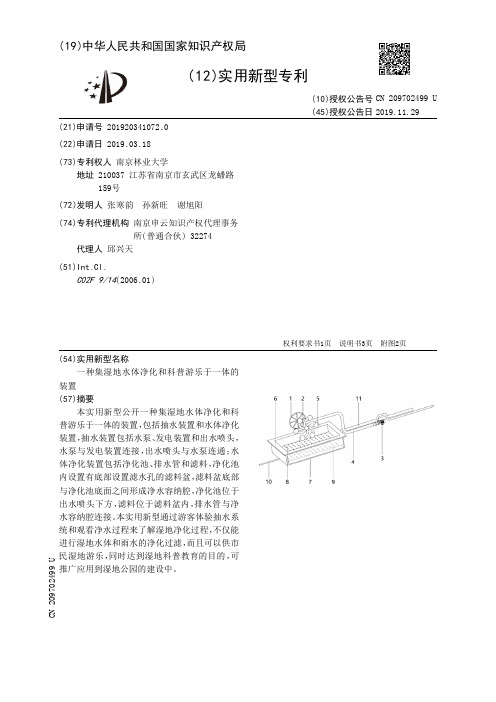

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920341072.0(22)申请日 2019.03.18(73)专利权人 南京林业大学地址 210037 江苏省南京市玄武区龙蟠路159号(72)发明人 张寒韵　孙新旺　谢旭阳　(74)专利代理机构 南京申云知识产权代理事务所(普通合伙) 32274代理人 邱兴天(51)Int.Cl.C02F 9/14(2006.01)(54)实用新型名称一种集湿地水体净化和科普游乐于一体的装置(57)摘要本实用新型公开一种集湿地水体净化和科普游乐于一体的装置，包括抽水装置和水体净化装置，抽水装置包括水泵、发电装置和出水喷头，水泵与发电装置连接，出水喷头与水泵连通；水体净化装置包括净化池、排水管和滤料，净化池内设置有底部设置滤水孔的滤料盆，滤料盆底部与净化池底面之间形成净水容纳腔，净化池位于出水喷头下方，滤料位于滤料盆内，排水管与净水容纳腔连接。

本实用新型通过游客体验抽水系统和观看净水过程来了解湿地净化过程，不仅能进行湿地水体和雨水的净化过滤，而且可以供市民湿地游乐，同时达到湿地科普教育的目的，可推广应用到湿地公园的建设中。

权利要求书1页 说明书3页 附图2页CN 209702499 U 2019.11.29C N 209702499U1.一种集湿地水体净化和科普游乐于一体的装置，其特征在于：包括抽水装置和水体净化装置，所述抽水装置包括水泵、发电装置和出水喷头，所述水泵与发电装置连接，所述出水喷头与水泵连通；所述水体净化装置包括净化池、排水管和滤料，所述净化池内设置有底部有滤水孔的滤料盆，所述滤料盆底部与净化池底面之间形成净水容纳腔，所述净化池位于出水喷头下方，所述滤料位于滤料盆内，所述排水管与净水容纳腔连接。

2.根据权利要求1所述的集湿地水体净化和科普游乐于一体的装置，其特征在于：所述滤料由上往下依次包括种植层、土壤层、石英石层、砾石层和鹅卵石层。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920514812.6(22)申请日 2019.04.16(73)专利权人 江苏国创环保科技有限公司地址 211102 江苏省南京市诚信大道1800号(72)发明人 姚志建　焦伟　姜莎莎　李乐　(51)Int.Cl.C02F 9/08(2006.01)(54)实用新型名称一种饮用水深度净化系统(57)摘要本实用新型公开了一种饮用水深度净化系统，包括初滤模块、监测模块、深度净化模块、应急模块和杀菌模块，所述初滤模块的侧面上部设有进水口，所述初滤模块包括上部的粗滤器和下部的精滤器，所述初滤模块底部的出水口与监测模块的进水口相连通，所述监测模块包括第一水质检测器、预警器、智能控制器以及第一电磁阀、第二电磁阀，所述深度净化模块包括一级净化装置和二级净化装置，所述应急模块包括加压泵和三级净化装置，所述三级净化装置为反渗透装置，本实用新型的净化系统可实时对进水水质进行监测和预警，根据水质环境调控各级净化装置工作，保证出水质量，且能应对特殊情况，启动应急模块进行应急处理。

权利要求书1页 说明书4页 附图2页CN 210001707 U 2020.01.31C N 210001707U权　利　要　求　书1/1页CN 210001707 U1.一种饮用水深度净化系统，包括初滤模块、监测模块、深度净化模块、应急模块和杀菌模块，所述初滤模块的侧面上部设有进水口，所述初滤模块包括上部的粗滤器和下部的精滤器，所述初滤模块底部的出水口与监测模块的进水口相连通，所述监测模块包括第一水质检测器、预警器、智能控制器以及第一电磁阀、第二电磁阀，所述第一水质检测器分别与预警器和智能控制器通信连接，所述智能控制器分别与第一电磁阀和第二电磁阀通信连接，所述智能控制器接收第一水质检测器发出的水质状态信号，并将控制信号分别发送至第一电磁阀和第二电磁阀，所述第一电磁阀与深度净化模块相连通，所述第二电磁阀与应急模块相连通，所述深度净化模块包括沿水的流动方向设置的一级净化装置和二级净化装置，所述一级净化装置和二级净化装置内装填有两亲性高分子材料，所述应急模块包括沿水的流动方向依次设置的加压泵和三级净化装置，所述三级净化装置为RO膜反渗透装置，所述二级净化装置和三级净化装置的出水口与杀菌模块相连通，所述杀菌模块与净化水出水口相连通。

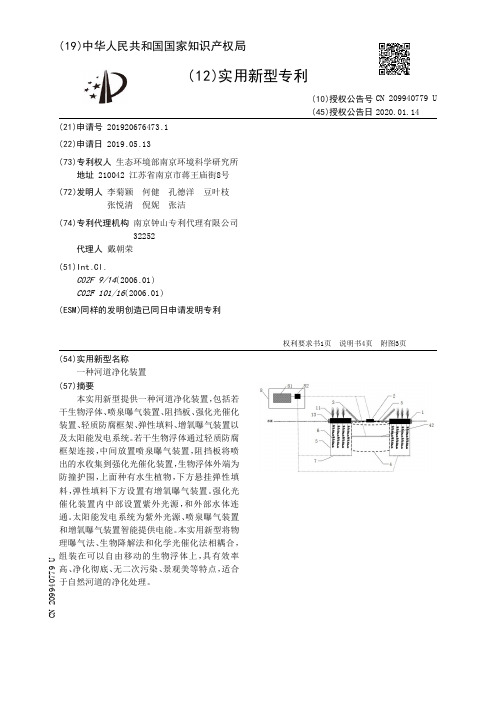

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920676473.1(22)申请日 2019.05.13(73)专利权人 生态环境部南京环境科学研究所地址 210042 江苏省南京市蒋王庙街8号(72)发明人 李菊颖　何健　孔德洋　豆叶枝　张悦清　倪妮　张洁　(74)专利代理机构 南京钟山专利代理有限公司32252代理人 戴朝荣(51)Int.Cl.C02F 9/14(2006.01)C02F 101/16(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种河道净化装置(57)摘要本实用新型提供一种河道净化装置，包括若干生物浮体、喷泉曝气装置、阻挡板、强化光催化装置、轻质防腐框架、弹性填料、增氧曝气装置以及太阳能发电系统。

若干生物浮体通过轻质防腐框架连接，中间放置喷泉曝气装置，阻挡板将喷出的水收集到强化光催化装置，生物浮体外端为防撞护围，上面种有水生植物，下方悬挂弹性填料，弹性填料下方设置有增氧曝气装置。

强化光催化装置内中部设置紫外光源，和外部水体连通。

太阳能发电系统为紫外光源、喷泉曝气装置和增氧曝气装置智能提供电能。

本实用新型将物理曝气法、生物降解法和化学光催化法相耦合，组装在可以自由移动的生物浮体上，具有效率高、净化彻底、无二次污染、景观美等特点，适合于自然河道的净化处理。

权利要求书1页 说明书4页 附图3页CN 209940779 U 2020.01.14C N 209940779U权　利　要　求　书1/1页CN 209940779 U1.一种河道净化装置，其特征在于：包括若干生物浮体(1)、喷泉曝气装置(2)、阻挡板(3)、强化光催化装置(4)、轻质防腐框架(5)、弹性填料(6)、增氧曝气装置(7)以及太阳能发电系统(8)；所述生物浮体(1)设于河道内，生物浮体(1)位于水面上方的侧壁上固定连接有轻质防腐框架(5)，若干生物浮体(1)之间通过轻质防腐框架(5)连接围成环状结构；所述生物浮体(1)下方固定连接多组弹性填料(6)，所述弹性填料(6)垂直悬挂，位于水面下方，弹性填料(6)下方设有增氧曝气装置(7)，所述增氧曝气装置(7)通过轻质防腐框架(5)与生物浮体(1)的底部相连，用于增加水体中的溶解氧浓度；所述喷泉曝气装置(2)通过轻质防腐框架(5)固定连接在环状结构的中心位置，用于将河道中的水体扬起；所述轻质防腐框架(5)的上方设有阻挡板(3)，所述阻挡板(3)以喷泉曝气装置(2)为中心环形分布于轻质防腐框架(5)上，阻挡板(3)的一端与轻质防腐框架(5)固定连接，另一端向生物浮体(1)的方向倾斜，用于将喷泉曝气装置(2)喷出的水收集到装置中间区域；所述轻质防腐框架(5)的下方设有强化光催化装置(4)，由非透明防水层(41)和紫外光源(42)组成，所述非透明防水层(41)将紫外光源(42)包围，用于遮蔽紫外光，所述非透明防水层(41)的内表面涂覆紫外光响应光催化剂；非透明防水层(41)上部与轻质防腐框架(5)固定连接，下部的位置高于增氧曝气装置(7)所在的位置；所述非透明防水层(41)上部与下部无遮挡，与外部水体连通；所述太阳能发电系统(8)位于水面上部，由太阳能电池组件(81)和蓄电池(82)组成，所述蓄电池(82)分别与紫外光源(42)、喷泉曝气装置(2)和增氧曝气装置(7)连接，为紫外光源(42)、喷泉曝气装置(2)和增氧曝气装置(7)提供电能。
