中国南方电网有限责任公司蓄电池组（贫液式）标准技术标书南方电网设备标准技术标书蓄电池组（贫液式）编号(biān hào)：0121003052201112中国(zhōnɡɡuó)南方电网有限责任公司2011年12月中国南方电网有限责任公司蓄电池组（贫液式）标准技术标书目次1、总则 (1)2、应遵循的主要标准 (2)3、使用(shǐyòng)条件 (2)4、技术要求 (3)5、试验 (8)6、包装、运输、贮存和质量保证 (9)7、双方工作安排 (10)8、订货范围 (11)附件1、投标方应提供的蓄电池技术数据 (13)附件2、技术性能偏差表 (15)附件3、分项报价设备表 (16)附件4、备品备件清单 (17)附件5、专用工具和仪器仪表 (18)1、总则1.1 本设备招标(zhāo biāo)技术文件适用于变电站直流系统中阀控式密封铅酸蓄电池(贫液式)的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 投标者必须具有3年以上蓄电池组的设计、制造经验, 并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件、国家电力部门鉴定证书和生产许可证, 提供的设备必须提供在电力系统商业运行的良好记录。
1.3 本设备招标技术文件提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文, 投标方应提供符合本招标技术文件和工业标准的优质产品。
1.4 如果投标方没有以书面形式对本招标技术文件的条文提出异议, 则意味着投标方提供的设备(或系统)完全符合本招标技术文件的要求。
如有异议, 不管是多么微小, 都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

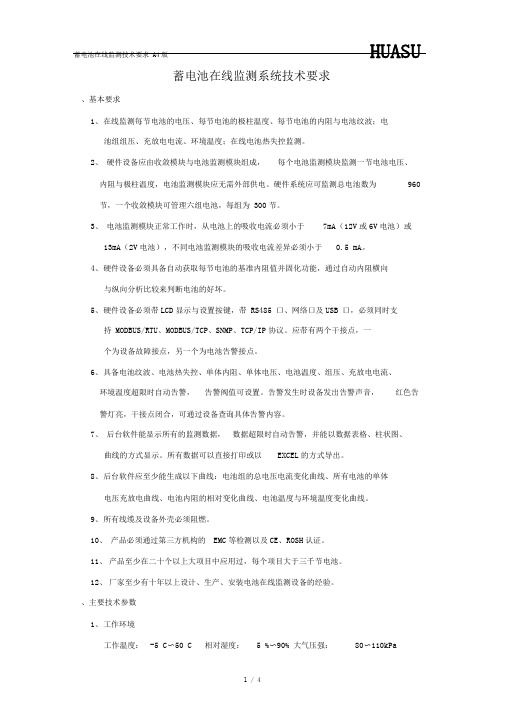

蓄电池在线监测系统技术要求、基本要求1、在线监测每节电池的电压、每节电池的极柱温度、每节电池的内阻与电池纹波；电池组组压、充放电电流、环境温度；在线电池热失控监测。
2、硬件设备应由收敛模块与电池监测模块组成，每个电池监测模块监测一节电池电压、内阻与极柱温度，电池监测模块应无需外部供电。
硬件系统应可监测总电池数为960 节，一个收敛模块可管理六组电池，每组为300节。
3、电池监测模块正常工作时，从电池上的吸收电流必须小于7mA（12V或6V电池）或13mA（2V电池），不同电池监测模块的吸收电流差异必须小于0.5 mA。
4、硬件设备必须具备自动获取每节电池的基准内阻值并固化功能，通过自动内阻横向与纵向分析比较来判断电池的好坏。
5、硬件设备必须带LCD显示与设置按键，带RS485 口、网络口及USB 口，必须同时支持MODBUS/RTU、MODBUS/TCP、SNMP、TCP/IP协议。
应带有两个干接点，一个为设备故障接点，另一个为电池告警接点。
6、具备电池纹波、电池热失控、单体内阻、单体电压、电池温度、组压、充放电电流、环境温度超限时自动告警，告警阀值可设置。
告警发生时设备发出告警声音，红色告警灯亮，干接点闭合，可通过设备查询具体告警内容。
7、后台软件能显示所有的监测数据，数据超限时自动告警，并能以数据表格、柱状图、曲线的方式显示。
所有数据可以直接打印或以EXCEL的方式导出。
8、后台软件应至少能生成以下曲线：电池组的总电压电流变化曲线、所有电池的单体电压充放电曲线、电池内阻的相对变化曲线、电池温度与环境温度变化曲线。
9、所有线缆及设备外壳必须阻燃。
10、产品必须通过第三方机构的EMC等检测以及CE、ROSH认证。
11、产品至少在二十个以上大项目中应用过，每个项目大于三千节电池。
12、厂家至少有十年以上设计、生产、安装电池在线监测设备的经验。
、主要技术参数1、工作环境工作温度：-5 C〜50 C 相对湿度： 5 %〜90% 大气压强：80〜110kPa2、监测能力硬件系统可监测总电池数为960节，一个收敛模块管理六组电池，每组为300节。
中国南方电网有限责任公司企业管理制度Q/CSGQ/CSG 210019-2014 中国南方电网有限责任公司设备管理规定1 总则 (2)2 规范性引用文件 (2)3 术语和定义 (2)4 职责 (3)5 管理内容与方法 (4)6 附则 (10)-中国南方电网有限责任公司设备管理规定1 总则1.1为加强和规范中国南方电网有限责任公司（以下简称公司）电力设备（以下简称设备）管理工作，提升设备管理水平，保障设备安全、可靠、经济运行，实现设备全生命周期管理，特制定本规定。
1.2本规定对设备从选型、采购、安装、运维、检修、退役处置的全生命周期管理提出了规范性要求，适用于公司总部和所届发电、输电、供电企业。
2 规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定。
凡是不注日期的引用文件，其最新版本适用于本规定。
《中华人民共和国电力法》《中华人民共和国安全生产法》《中华人民共和国档案法》（中华人民共和国主席令〔1996〕第71号修正）《中华人民共和国产品质量法》（主席令7届第71号）3 术语和定义3.1公司是指中国南方电网有限责任公司。
3.2分子公司是指超高压公司、调峰调频发电公司、广东电网公司、广西电网公司、云南电网公司、贵州电网公司、海南电网公司、广州供电局、深圳供电局等。
3.3基层单位是指超高压局、调峰调频发电厂、地市供电局、县级供电企业、直届机构（电科院、运检中心、计量中心等）。
3.4设备管理部门是指公司各级设备管理归口部门。
3.5设备专业管理部门是指公司所届负责发电、输电、变电、配电、计量等生产设备日常管理的职能部门，如生产设备管理部、系统运行部、市场营销部等。
3.6设备运维部门是指基层单位生产工作的实施主体，也是设备管理单位承担设备运维工作的机构。
包括：a）超高压局的输变电管理所（或输电管理所、变电管理所）；b）调峰调频发电厂的运行中心、检修中心；c）广州、深圳供电局有限公司、地市供电局的输电管理所、变电管理所、电力调度控制中心、试验所（电力试验研究院）;d）城区供电局配电部、城区供电局乡镇供电所；配电管理所、检修中心、工作站、供电所；e）县级供电企业（分公司）的乡镇供电所；f）县级供电企业（子公司）的输变电管理所（或输电管理所、变电管理所）、电力调度控制中心、乡镇供电所。
GIS特高频局部放电在线监测装置技术规范书（通用部分）版本号：2017版V1.0编号：中国南方电网有限责任公司2017年12月本技术规范书对应的专用部分目录目录1.总则 (1)2.工作范围 (2)2.1 工程概况 (2)2.2 范围和界限 (2)2.3 技术文件 (2)3.应遵循的主要标准 (3)4.使用条件 (4)4.1正常工作条件 (4)4.2特殊工作条件 (4)4.3工程条件 (4)5.技术要求 (5)5.1接入安全性要求 (5)5.2装置要求 (5)5.3基本功能要求 (6)5.4监测性能要求 (7)5.5通信功能 (9)5.6绝缘性能 (9)5.7电磁兼容性能 (10)5.8环境适应性能 (11)5.9机械性能 (12)5.10外壳防护性能 (12)5.11连续通电性能 (12)5.12可靠性 (12)5.13装置寿命 (12)5.14结构和外观 (12)6.试验项目及要求 (13)6.1试验环境 (13)6.2接入安全性检查 (13)6.3基本功能检验 (13)6.4监测性能试验 (13)6.5通信及一致性试验 (14)6.6绝缘性能试验 (15)6.7电磁兼容性能试验 (15)6.8环境适应性能试验 (17)6.9机械性能试验 (18)6.10外壳防护性能试验 (19)6.11连续通电试验 (19)6.12结构和外观检查 (19)6.13现场校核试验 (19)7.检验规则 (19)7.1型式试验 (20)7.2出厂试验 (21)7.3送样检测试验 (21)7.4交接试验 (21)7.5运行中试验 (21)8.技术联络、技术培训及售后服务 (21)8.1技术联络 (21)8.2技术培训 (21)8.3售后服务 (21)9.标志、包装、运输、贮存 (22)9.1标志 (22)9.2包装 (23)9.3运输 (23)9.4贮存 (23)附录A 现场校核试验 (24)附录B 在线监测装置数据通信要求 (26)1.总则1.1本技术规范书适用于中国南方电网公司采购的各电压等级GIS（HGIS）局部放电特高频在线监测装置，它提出了该类装置的功能设计、结构、性能、软、硬件、安装和试验等方面的技术要求。
1.蓄电池组全在线充放电测试仪技术规范N蓄电池组全在线充放电测试仪技术规范（一）系统功能特性要求1、集在线式放充电系统，电池组单体无线检测系统的智能化仪器设备；2、在线放电电流由实际负荷消耗，可以连续设置、保持恒定，仪表本身无假负载，无发热现象。
3、在线充电电流来自开关电源，且充电电流通过三档级以上限流电阻进行阶段性限流充电，保证充电电流在0.1C的范围内，防止大电流充电把蓄电池充坏。
4、设备采用内嵌笔记本电脑作为操控界面，方便设备操作及数据处理；5、单体电压检测要求采用无线模块，且模块兼容2V/6V/12V规格电池测试；6、仪表采用交流220V和后备式两种以上工作电源，方便现场使用。
7、开始放电时，放电时电流从0“逐渐”上升到设定电流，并保持“恒定”，不会对系统造成任何冲击。
8、仪表面板能实时显示在线电压、电池组端电压、各单体电压、放电电流、放电时间、放电容量等最基本信息。
9、仪表操作界面能实时显示各单体电压柱状图，能单独显示最高电压单体和最低电压单体，以提醒用户注意。
10、仪表具有以下四种基本停机门限：组端电压、单体电压、放电时间、放电容量；按照先达到先执行原则，预防电池组过放电。
11、仪表面板能实时显示各单体电压变化轨迹图（包含各单体放电起始电压位置和放电结束瞬间电压位置），以便用户分析各单体落后原因。
12、放电过程中能随时对放电参数进行修改，不影响放电测试工作进行；13、设备可连接无线网络，且用户通过无线网络可对设备进行远程操控，在办公室也可对测试现场的设备进行操作；14、设备采用WINDOWS XP操作系统，系统更稳定，使用更简单；15、设备具有大屏幕液晶彩色显示屏，显示屏尺寸不小于13英寸。
16、断电记忆功能：测试过程停电或长时间不用，记忆数据也不会丢失。
17、仪表配有后台分析软件，且分析软件可直接安装在设备上，测试数据可直接在设备上分析处理，并自动生成EXCEL格式测试报告。
（二）技术指标要求：1、单体电池电压不小于：0-12V2、接入不小于负载电压：DC 43-54V3、在线放电电流不小于范围：1-300A；4、在线充电电流不小于范围：1-300A5、定时不小于功能：0-99小时59分钟6、可测每组电池单体数不小于：12V＊4节或6V＊8节或2V＊24节7、具备通信接口：USB通信接口。
在线监测装置技术规范篇一：直流系统绝缘在线监测装置技术规范 (2)直流系统绝缘在线监测装置技术规范一．总的要求1、本技术规范书供直流系统绝缘在线监测装置招标使用。
2、投标者应仔细阅读包括本技术条件书在内的招标文件中阐述的全部条款，本技术书的目的不是列出设备的全部细节，但生产厂家应提供高质量的、成熟的、定型的、技术先进的设备，以满足本技术书的要求。
3、投标者按本技术规范书提供的产品应符合国家有关技术规程规定的技术先进、成熟可靠的定型产品。
4、本技术规范书提出的是最低限度的技术要求，如果投标方没有以书面形式对本标书的技术条文提出异议，则意味着投标方提供的产品完全符合本技术规范书的要求，如有异议，不论多么微小，都应在标书中做详细说明。
5、本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
6、投标者必须具有针对此产品的相关权威部门的检测报告及提供国家专利证书、软件著作登记证书。
二、主要功能要求1、应能实时监控直流系统交直流电压，包括系统电压，正对地电压，负对地电压及交流窜电电压并实时显示。
当直流系统发生故障，系统电压偏高或者偏低超过预设整定值时，或交流电压超过预设整定值时主机液晶屏显示告警信息，电压越限指示灯和蜂鸣器同时告警。
2、应能实时监控系统母线对地阻抗，包括正对地电阻，负对地电阻并实时显示。
当直流系统发生故障，正负对地电压不再平衡并超过预设整定值时，主机液晶屏显示信息，系统接地指示灯和蜂鸣器同时告警3、系统应为高速双16位工控CPU，子机为单16位工控CPU，系统总处理能力随直流系统回路数（子机数）动态调整，最多可支持数十个CPU同步运行，每条直流回路数据采集通道（对应每个传感器）都采用独立的高精度16位AD转换器，转换速度在每秒1000次以上，分辨率在1/50000以上。
4、传感器应采用分辨度达到0.1mA，精度高于1/1000的高稳定直流传感器，长时稳定性极高，应能自动跟踪系统的细微变化。
智能蓄电池远程核容系统运维管理指导意见中国南方电网有限责任公司2021年01月目录1 范围 (1)2 规范性引用文件 (1)3 定值管理 (1)4 运行维护管理 (2)5 试验检修管理 (3)附录 (3)1 范围1.1为强化智能蓄电池远程核容系统运维业务管理，提高公司所属各供电单位对直流远程核容系统管理工作水平，切实发挥蓄电池远程核容系统对站用直流电源的自动定期维护作用，特制定本指导意见。
1.2本指导意见适用于公司所属各供电单位所辖范围内110kV及以上电压等级变电站（发电厂）蓄电池组远程核容系统运维管理工作。
2 规范性引用文件GB/T 2900.41-2008 蓄电池名词术语GB/T 19826-2014 电力工程直流电源设备通用技术条件及安全要求GB/T 19638.2-2014 固定型阀控密封式铅酸蓄电池DL/T 459-2017 电力用直流电源设备DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程DL/T 856-2004 电力用直流电源监控装置DL/T 1074-2007 电力用直流和交流一体化不间断电源设备DL/T 5044-2014 电力工程直流电源系统设计技术规程DL/T 5155-2016 220kV~1000kV变电站站用电设计技术规程DL/T 5161-2002 电气装置安装工程质量检验及评定规程Q/CSG 1 0011-2005 中国南方电网220kV～500kV 变电站电气技术导则Q/CSG 115001-2012 南方电网调度自动化系统不间断电源配置规范Q/CSG 1203002-2013 变电站站用交流电源系统技术规范Q/CSG 1203003-2013 变电站直流电源系统技术规范Q/CSG1206007-2017电力设备检修试验规程Q/CSG1206007-2018变电设备运维规程（试行）Q/CSG1203021-2016变电设备在线监测装置通用技术规范（试行）《防止电力生产事故的二十五项重点要求2014》 (国能安全[2014]161号)《南方电网电力系统继电保护反事故措施汇编2014年》《中国南方电网公司反事故措施(2017年版) 》《南方电网防继电保护不正确动作跨专业作业风险辨识与管控实用指南（试行）》3 定值管理3.1 直流电源系统中所有具备可整定功能的设备，包括蓄电池组远程核容装置、充电装置、监控单元、绝缘监察装置等，都应编制定值单。
中国南方电网有限责任公司设备、设施技术参数规范-用电计量设备分册（试行）中国南方电网有限责任公司2014年6月说明1．为规范中国南方电网有限责公司电网设备、设施技术参数管理，特制定《设备、设施技术参数规范》。
2．该技术参数目录采取树状结构，目录层次关系完全参照《设备、设施类别规范》。
3．该技术参数定义了设备所包含技术参数名称、数据类型、数据长度、精度、单位、是否必填、参数说明、参数值列表。
5用电计量设备5.1电能表5.1.1单相电能表5.1.1.1单相感应式长寿命电能表5.1.1.2单相电子式电能表（RS-485）5.1.1.3单相电子式电能表（载波）5.1.1.3.1载波模块5.1.1.4单相电子式电能表（费控）5.1.2三相电能表5.1.2.1普通三相电子式电能表5.1.2.2数字式三相电能表5.1.2.3三相感应式长寿命电能表5.1.2.4三相多功能电能表5.1.2.5三相高稳定多功能电能表5.1.2.6三相多功能电能表（费控）5.1.2.7普通三相电子式电能表（载波）5.1.2.7.1载波模块5.1.2.80.2S三相多功能电能表5.1.2.90.2S高稳定三相多功能电能表5.2计量自动化终端5.2.1采集终端5.2.1.1负荷管理终端5.2.1.2配变监测终端5.2.1.3集中器5.2.1.5.1厂站终端线路板（485）5.2.1.5.2厂站终端线路板（modem板）5.2.1.5.3厂站终端线路板（主板）5.2.2终端备件5.2.2.1终端通信模块5.2.2.2终端天线5.3互感器5.3.1低压电流互感器5.3.210kV计量电压互感器5.3.320kV计量电压互感器5.3.510kV计量电流互感器5.3.620kV计量电流互感器5.3.920kV计量组合互感器5.3.1035kV计量组合互感器5.4检测设备5.4.1电能表检测设备5.4.1.1单相标准电能表5.4.1.2单相电能表检定装置5.4.1.3三相电能表检定装置5.4.1.4单相电能表现场校验仪5.4.1.5三相电能表现场校验仪5.4.1.6数字式电能表现场测试仪5.4.1.7电能表走字试验台5.4.1.8电能表耐压试验装置5.4.1.9电能表走字耐压试验装置5.4.1.10单相电能表自动化检定流水线5.4.2互感器检测设备5.4.2.1标准电压互感器5.4.2.1.1电容式电压互感器5.4.2.1.2电磁式电压互感器5.4.2.2标准电流互感器5.4.2.3互感器检定装置5.4.2.4互感器耐压试验装置5.4.2.5互感器校验仪5.4.2.5.1电子式互感器校验仪5.4.2.5.2光电式互感器校验仪5.4.2.5.3数字式互感器校验仪5.4.2.5.4电磁式电压互感器现场校验仪5.4.2.5.5电容式电压互感器现场校验仪5.4.2.5.6电流互感器现场校验仪5.4.2.6互感器校验仪检定装置5.4.2.7电压互感器二次压降测试仪5.4.2.8互感器二次负载测试仪5.4.2.9低压电流互感器自动化检定流水线5.4.2.10升流器5.4.2.11升压器5.4.2.12谐振升压器5.4.2.13调压器5.4.2.14试验变压器5.4.2.15电压互感器负载箱5.4.2.16电流互感器负载箱5.4.2.17负载箱校准装置5.4.2.18电流互感器带电测试仪5.4.2.19电压互感器分析仪5.4.2.20C T变比快速校验仪5.4.2.21C T带电测试仪5.4.3其它检测设备5.4.3.1通信协议测试装置5.4.3.2计量自动化终端测试装置5.4.3.3电能质量在线监测设备检定装置5.4.3.4电磁兼容设备5.4.3.5环境试验设备5.4.3.6温湿度记录仪5.4.3.7机械性能试验设备5.4.3.8绝缘电阻测试仪5.4.3.9局部放电测试仪5.4.3.10导纳测试仪5.4.3.11高压计量故障分析仪5.4.3.12变压器容量测试仪5.4.3.13高低压变比测试仪5.4.3.14电能质量分析仪5.4.3.15高低温湿热交变试验箱5.4.3.16大电阻绝缘电阻表5.4.3.17多功能电表5.5计量表箱、柜5.5.110kV高压计量表箱（金属）5.5.210kV高压计量表箱（PC）5.5.410kV低压计量表箱（金属）5.5.510kV低压计量表箱（PC）5.5.610kV低压计量表箱（SMC）5.5.7单相计量表箱（PC）5.5.8单相计量表箱（SMC）5.5.9单相计量表箱（金属）5.5.11三相计量表箱（SMC）5.5.12三相计量表箱（金属）5.5.13电能计量柜5.6营销工作配套设备5.6.1手持抄表机5.6.2手持扫描终端5.6.3用电检查仪5.6.4相位伏安表5.6.5配变台区识别仪5.6.6红外测温仪5.6.7红外成像仪5.6.8防窃电装置5.6.9经纬定位仪5.6.10三相伏安相位表5.6.11双钳数字伏安表5.6.12数字万用表5.6.13接地电阻表5.6.14电钻5.6.15数字电流钳表（高精度）5.6.16相量仪5.6.17相位仪5.6.18相序表5.6.19数字兆欧表5.6.20移动工作终端5.6.21移动缴费终端5.6.22一卡通终端5.6.2395598语音系统5.6.2495598坐席设备5.6.25录音电话机5.6.26售电管理装置5.6.27售电机5.6.28售电控制器5.7营业厅配套设备5.7.1客户智能档案柜5.7.2预付费卡表售电终端5.7.3柜式自助服务终端5.7.4穿墙式自助服务终端5.7.5壁挂式自助服务终端5.7.6互动屏终端5.7.7客户身份证识别仪5.7.8排队叫号机5.7.9票据打印机（高速打印机）5.7.10LED屏电子显示屏5.7.11DLP屏电子显示屏5.7.12专业扫描工具5.7.13营业厅视频监控设备5.7.14激光打印机5.7.15电脑5.7.16读卡器5.7.17写卡器5.7.18验钞机5.7.19评价器。
QB 中国南方电网责任有限公司企业标准××××.××××.×-2011中国南方电网蓄电池组在线监测装置技术规范Configuration Specification for Station-side Equipment of Battery Monitoring of ChinaSouthern Power Grid（修改稿）中国南方电网有限责任公司发布目录前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 使用条件 (2)5 技术要求 (3)6 包装、标志和储运要求 (7)附录A（资料性附录）蓄电池在线监测装置比对试验 (8)附件B（资料性附录）部分参数监测必要性说明 (10)附件C（资料性附录）蓄电池在线监测系统I/O接口表 (12)附录D（资料性附录）蓄电池内阻测试方法 (14)附录E（资料性附录）装置检验要求 (15)前言蓄电池组在线监测装置（以下简称装置）主要解决蓄电池组目前运行及维护过程中存在的各种问题，通过监测关键的参数来自动分析蓄电池组存在的问题，并提出维护建议，是保证蓄电池组安全稳定运行的重要设备。
为规范设备的配置、功能及性能指标，统一建设标准，提高其安全性和可靠性，加强其可维护性和可管理性，特制定本规范。
本规范有5个附录，附录A～E均为资料性附录。
本规范由广东电网公司电力科学研究院负责起草。
本规范主要起草人：审核：审定：批准：中国南方电网蓄电池组在线监测装置技术规范1范围1.1本规范规定了变电站蓄电池组在线监测装置的配置、功能、性能等方面的技术要求。
1.2本规范适用于南方电网公司所属的新建、扩建及技改的各电压等级变电站用蓄电池组在线监测装置。
1.3本规范所指蓄电池组为阀控式密封铅酸(VRLA)蓄电池组。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
IEC 60255-21-1(1993) 电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验IEC 60870-5-103(1997) 远动设备及系统第5部分：传输规约第103篇：继电保护设备信息接口配套标准IEC 61850(2003) 变电站通信网络和系统GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3-1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.5-1999 电磁兼容试验和测量技术第8章浪涌（冲击）抗扰度试验GB/T 17626.6-1998 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度试验GB/T 17626.8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T 17626.10-1998 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T 17626.1-1998 电磁兼容试验和测量技术抗扰度试验总论GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T 2423.1-2008 电工电子产品环境试验第2部分：试验方法试验A：低温GB-T 14537-1993 量度继电器和保护装置的冲击与碰撞试验GB 191-2000 包装储运图示标志GB/T 13384-2008 机电产品包装通用技术条件GB 4208-2008 外壳防护等级（IP代码）3术语和定义3.1阀控式密封铅酸蓄电池在通常情况下，该电池是密闭的，如果电池内压超过设定值，气体自行排出。
电池通常不需要补加电解质。
3.2蓄电池在线监测技术在蓄电池组不退出电源系统的正常运行条件下，使用仪器或装置对蓄电池性能参数进行测试，并采用一定的计算方法或数学模型，对数据进行分析，得出蓄电池容量和状态的一种方法。
3.3蓄电池容量在规定的条件下，完全充电的蓄电池能够提供的电量，通常用安时（A.h）表示。
3.4电池单元直接把化学能转变为电能的一种电源，是由电极、电解质、容器、极柱，通常还有隔离层组成的基本功能单元。
3.5单体电池由一个或多个电池单元组装在一个或多个间隔壳体内的电池。
3.6蓄电池内阻电流流过蓄电池时，蓄电池二端的电压变化所反应出来的欧姆电阻，用R i表示。
3.7直流内阻测量方法通过蓄电池瞬间对负载放电，测出蓄电池极柱上电压的瞬间变化，计算出相应的内阻R i。
3.8交流内阻测量方法通过对蓄电池附加一个恒定的交流电流激励信号I S（其交流信号频率变化范围为0.05Hz～10kHz），测量出蓄电池两端的电压响应信号V o，以及两者的相位差θ，由阻抗公式来确定蓄电池的内阻R i。
4使用条件4.1环境温度：-10℃～ +40℃4.2相对湿度：< 95%4.3环境磁场：< 400A/m4.4大气压力：(80～110)kPa（海拔1000米及以下）4.5使用地点无强烈振动和冲击，无强烈电磁干扰，空气中无易燃、易爆、易腐蚀气体5技术要求5.1设备构成及配置要求5.1.1蓄电池组在线监测装置由采集单元、内阻测试单元、监控单元构成。
5.1.2采集单元用于采集蓄电池参数，包括电压、电流和环境温度等。
5.1.3内阻测试单元用于定期测量蓄电池的内阻和连接电阻。
5.1.4监控单元用于对数据采集、内阻测量的控制；应配置显示器，能显示所有监控内容、并可查询；应配置外部通信接口等。
5.1.5装置宜配置一个监控单元，实现对至少两组蓄电池的监控。
5.1.6装置电源应采用直流电源供电，直流电源应取自直流馈线屏，不得取自蓄电池组。
5.1.7电池电压采样宜采用双线制接线方法，即每节电池正极与负极各接一根采样线，避免在放电时连接条上的压降影响电压测量精度。
5.2内阻测量要求5.2.1内阻测量应在线进行，不应将蓄电池从回路断开，不应关闭充电设备。
5.2.2蓄电池在均充、事故放电过程中，不进行内阻测量；内阻测量只在蓄电池浮充状态下进行。
5.2.3内阻测量过程中，当充电设备故障、交流电源故障，蓄电池应能供电。
5.2.4不得因测量内阻造成直流母线电压跌落超过直流母线标称电压的5%，直流母线的纹波系数和稳压精度应满足直流系统技术规范要求。
直流法放电电流不宜大于40A。
5.2.5内阻测试单元应具有自检功能，异常时停止工作并报警；应具有过温、过流、放电超时保护功能。
5.2.6内阻测量应能实现在线自动定期测试，测量周期可人工设置；测量过程应完全自动完成，无需人工干预。
5.2.7具备手动测量内阻功能。
5.2.8内阻测量应满足可重复性、一致性要求。
5.2.9整组电池内阻的测量时间要求小于8分钟（54节），16分钟（108节）。
5.3安全性要求5.3.1装置必须满足在装置自身发生任何故障时都不应影响直流系统的安全运行。
5.3.2装置应具有程序运行死循环自恢复功能，发生自动复位时应上送复位报文。
5.3.3内阻测试单元不应在蓄电池组主回路上额外串接开关、二极管或其它装置。
5.3.4测量内阻时对电池不应有破坏性。
5.3.5电压采样线距蓄电池接线柱3～5厘米内必须有短路保护措施，采用放电法测量内阻时放电线必须有短路保护措施。
5.3.6电压采样端的输入阻抗应大于20K。
5.3.7装置参数的修改必须有密码保护。
5.3.8装置的输出端必须有光电隔离措施。
5.3.9装置抗干扰能力应满足5.4.11要求。
5.4功能要求5.4.1设置功能：装置应能设置电池参数、报警参数等，并依据设置数据分析蓄电池的工作状况，产生事件报警并记录异常情况。
5.4.2自检功能：当装置出现故障时，应给出故障信号报警提示，且不影响直流系统的正常运行，保证装置的可靠性。
5.4.3监测功能5.4.3.1装置应能自动识别浮充、均充、放电三种工况。
5.4.3.2能记录蓄电池放电安时数。
5.4.3.3单体内阻和连接电阻在线监测应实现单体内阻和连接电阻的在线自动定期测试，最短测试周期为一周，可设置。
测试过程应完全自动完成。
5.4.3.4蓄电池温度在线监测可在线监测每组不少于3个蓄电池的环境温度，温度传感器安装在蓄电池组首、尾、中负极柱。
5.4.3.5充放电电流监测可监测每组蓄电池组的充放电电流。
5.4.4智能分析功能每月能自动对各个采集的蓄电池参数进行分析，所有分析功能由装置完成，无需后台软件支持。
能对下面内容进行分析并得出结果：分析单体内阻，提示失效或需活化的电池；●分析连接电阻，提示需要维护的连接条；●分析环境温度，提示温度异常；5.4.5显示功能现场应配置显示器，面板具有中文显示功能，能显示所有的监测内容，包括遥测、遥信、告警信息和定值设置。
5.4.6报警功能5.4.6.1报警内容软报文报警内容应至少包括：单体内阻异常、单体电压过高、单体电压过低、连接电阻过高、蓄电池壳体温度过高（可选）、环境温度过高、环境温度过低、组压过高、组压过低、浮充电流过大（可选）、放电电流过大、电池组过放电。
硬节点报警内容应至少包括：装置故障（常闭）、蓄电池异常告警（常开）、核容放电停止节点（常开）。
5.4.6.2报警方式装置面板须有运行状态指示灯。
5.4.7操作日志记录功能可对用户的操作以及自动内阻测试、设备复位等进行记录。
5.4.8通讯功能5.4.8.1通讯接口监控单元至少提供1个RS485和2个以太网通讯接口，网络方式应支持双网通信模式。
支持干式接点告警。
5.4.8.2通讯规约RS485使用MODBUS规约，以太网口使用IEC 103通信协议和IEC 61850标准协议，宜采用固定嵌入方式。
5.4.9数据保存功能监控单元必须有足够的存储空间，至少可以保存下表（表：5.4.8）所列数据，且应具有掉电自保持功能。
表：5.4.8 数据保存内容表5.4.10数据导出功能具有历史记录导出功能。
5.4.11电磁兼容5.4.11.1装置应能满足GB/T17626.4-1998《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》规定试验的要求。
5.4.11.2装置应能满足GB/T 17626.12-1998《电磁兼容试验和测量技术振荡波抗扰度试验》规定试验的要求。
5.4.11.3装置应能满足GB/T 17626.2-1998《电磁兼容试验和测量技术静电放电抗扰度试验》规定试验的要求。
5.4.11.4装置应能满足GB/T 17626.3-1998《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》规定试验的要求。
