金属包装容器结构设计总复习

包装材料学复习要点一、包装材料的分类1.按材料性质分类：金属材料、塑料材料、纸质材料、玻璃材料、复合材料等。

2.按包装形式分类：纸箱、塑料袋、玻璃瓶、金属罐等。

3.按包装用途分类：食品包装材料、药品包装材料、化妆品包装材料等。

二、金属材料的包装应用1.金属材料的特点：具有良好的物理性质，如强度高、硬度大、导热性好等。

2.金属材料的包装形式：金属罐、金属桶、铁皮瓶等。

3.金属包装的优点：耐腐蚀、密封性好、抗压性强等。

4.金属包装的缺点：重量大、成本高、可回收性差等。

三、塑料材料的包装应用1.塑料材料的特点：具有良好的韧性、耐化学腐蚀性、绝缘性等。

2.塑料材料的包装形式：塑料薄膜、塑料瓶、塑料容器等。

3.塑料包装的优点：轻量化、透明性好、印刷性好等。

4.塑料包装的缺点：易受热变形、易划伤、环境污染等。

四、纸质材料的包装应用1.纸质材料的特点：具有良好的柔韧性、可塑性、吸湿性等。

2.纸质材料的包装形式：纸箱、纸袋、纸盒等。

3.纸质包装的优点：可回收再利用、低成本、环保性好等。

4.纸质包装的缺点：抗压性差、不耐水、易受潮等。

五、玻璃材料的包装应用1.玻璃材料的特点：具有良好的透明性、耐热性、耐酸碱腐蚀性等。

2.玻璃材料的包装形式：玻璃瓶、玻璃罐等。

3.玻璃包装的优点：无毒、无味、易于清洁等。

4.玻璃包装的缺点：易碎、重量大、成本高等。

六、复合材料的包装应用1.复合材料的特点：由两种或多种材料复合而成，具有各自材料的优点。

2.复合材料的包装形式：塑料铝箔袋、纸塑复合包装材料等。

3.复合材料包装的优点：结构多样、性能稳定、适应性强等。

4.复合材料包装的缺点：难以分离回收、制备过程复杂等。

七、包装材料的可持续发展要关注包装材料的可持续发展，需要从以下几个方面考虑：1.材料选择：选择可回收再利用、可生物降解或具有较长寿命的材料。

2.减量化设计：通过优化包装结构，尽量减少使用包装材料的数量。

3.环保印刷：采用环保油墨和印刷技术，减少对环境的影响。

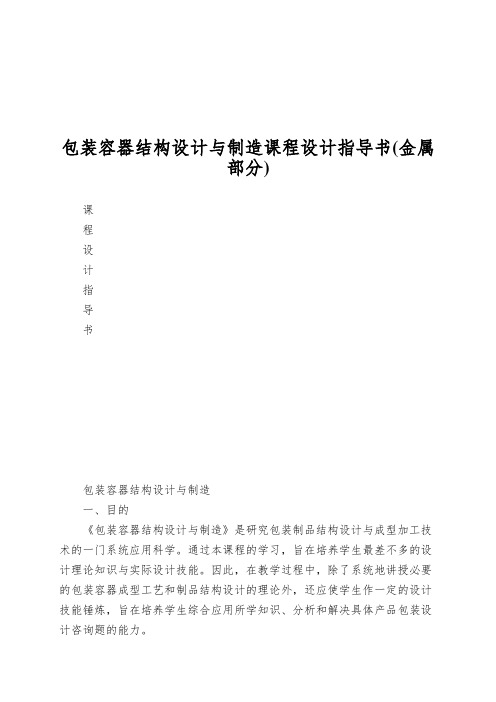

包装容器结构设计与制造课程设计指导书(金属部分)课程设计指导书包装容器结构设计与制造一、目的《包装容器结构设计与制造》是研究包装制品结构设计与成型加工技术的一门系统应用科学。

通过本课程的学习，旨在培养学生最差不多的设计理论知识与实际设计技能。

因此，在教学过程中，除了系统地讲授必要的包装容器成型工艺和制品结构设计的理论外，还应使学生作一定的设计技能锤炼，旨在培养学生综合应用所学知识、分析和解决具体产品包装设计咨询题的能力。

1) 具体应用和巩固本课程及有关选修课的理论知识，了解包装容器的一样设计方法和步骤，培养学生的设计能力，为以后进行设计工作打下基础；2) 通过对包装容器的结构设计，加深对包装容器结构设计的认识，培养学生独立分析咨询题和解决咨询题的能力；3) 设计采取分组方式进行，第一组设计金属制品包装容器，第二组设计纸制品包装容器，第三组设计塑料制品包装容器。

二要求在课程设计中要求学生注意培养认真负责，踏实细致的工作作风和保质、保量、按时完成任务的习惯。

在设计过程中必须做到：1) 随时复习教科书和听课笔记；2) 及时了解有关资料，做好预备工作，充分发挥自己的主观能动性和制造性；3) 认真绘图和运算，保证图纸质量和运算正确；4) 按预定打算循序完成设计任务。

金属容器设计部分设计任务要求设计者对所给的设计课题通过认真构思，通过查询有关的规格尺寸和辅导教材，并听取意见作进一步的修改。

设计内容三片罐设计选择合适的金属材料罐型及罐容规格的选择③罐身的设计及罐身坯料厚度运算④罐盖和罐底的设计⑤二重卷边二片罐设计选择合适的金属材料罐型及罐容规格的选择罐壁厚度制造工艺方法封口方式开封形式坯料尺寸运算设计步骤三片罐的结构设计(1)罐形及规格三片罐中最常用的罐形是圆形罐(竖圆罐、平圆罐)，此外还有方形罐、椭圆形罐、梯形罐等异形罐。

在罐形的选择上应综合考虑包装要求和成本等因素。

圆形罐在所有的罐形容器中是制造最容易、用料最省、容积最大的，但外形无特色。

包装结构设计复习包装结构设计知识点作业1瓦楞纸板结构1.纸和纸板的性能技术指标有哪些？定量，厚度，紧度，水分，抗张强度，抗张指数，裂断长，伸长率，撕裂度，耐破度，耐折度，挺度，施胶度，平滑度2.按照国家标准，如何区分纸和纸板？纸和纸板一般是按定量与厚度来区分的。

按照国家标准，将定量小于225g/㎡，厚度小于0.1mm的称为纸，定量大于225g/㎡，厚度大于0.1mm的称为纸板。

3.什么是瓦楞纸板最小综合定量？除瓦楞纸以外的组成瓦楞纸板的各层纸或纸板定量之和4.如何评价瓦楞纸板的质量？评价瓦楞纸板的质量，主要根据国家有关标准来进行。

主要有外观质量和基本物理性能，强度性能。

外观质量要求瓦楞纸板表面平整、整洁，不许有缺口、薄边，切边整齐，粘合牢固，脱肢部分之和不大于20㎝2/㎡基本物理性能包括瓦楞纸板定量、厚度。

强度性能主要包括耐破强度、边压强度、平压强度、戳穿强度、粘结强度。

5.瓦楞纸板结构有哪几种表达方法？①原纸品种/定量/纸板层数/楞型表示法②原纸定量/瓦楞层数/楞型表示法③纸板代号表示法6.瓦楞纸板有哪些质量指标？原纸除一般纸和纸板质量指标外，还包括环压强度和环压指数、平压强度作业2瓦楞纸箱箱型1.瓦楞纸板只有经过分切、压痕、开槽、开角等操作后才能制造成瓦楞纸箱箱坯2.由FEFCO和ESBO制定国际纸箱箱型标准对瓦楞纸箱结构分类中的基型包含哪几种箱型？八类（1）01-商品瓦楞卷筒纸和纸板（2）02-开槽型箱（3）03-套合型纸箱（4）04-折叠型纸箱与托盘（5）05-滑盖型纸箱（6）06-固定型纸箱（7）07-软粘合纸箱（8）09-内附件3.瓦楞纸板厚度是瓦楞纸箱设计中一个非常重要的因素，不仅决定着瓦楞纸箱的尺寸，而且影响到瓦楞纸箱的强度。

一般是瓦楞高度和原纸厚度只和。

作业3.纸箱尺寸设计1.影响瓦楞纸箱强度的因素可以分为两类，一类是在设计与制造瓦楞纸箱过程中人为影响的可变因素，在设计与制造中可以设法避免，包括哪些？①箱型与箱形(尺寸比例) ②印刷面积与开孔位置③瓦楞纸箱制造技术④制箱设备缺陷⑤质量管理2.国家标准《包装单元货物尺寸》（GB/T15233-2008）规定的包装单元货物尺寸有1200mm×1000mm 和1100mm×1100mm 两种3.按照国家标准《硬质直方体运输包装尺寸系列》（GB/T4892-2008）运输包装件包装模数尺寸为①600mm×400mm②550mm×366mm4.影响瓦楞纸箱强度的因素可以分为两类，一类是无法避免的基本因素。

第一章：概述1、包装的功能？容装功能、计量功能、保护功能、方便功能、促销功能、社会功能。

2、标准：国际标准、国家标准、地方标准标准号（1）国家标准：以GB为代号，后加标准顺序号、发布年号构成。

例：GB 9774 2002（2）行业标准：针对行业性生产管理制定的规范性标准，标准代号及标示方法由国家标准局统一规定。

例：QB 1868 1993（3）地方标准：针对省、市、自治区的生产、管理制定的规范化标准。

例：DB12/168 1998（4）企业标准：针对企业生产、管理自行编制的标准。

例：Q/122 251519993、评价的几个方面一、技术性评价：1、样品验证 2、模型验证 3、理论验证二、艺术性评价 三、社会性评价 四、经济性评价包装容器设计的经济性评价涉及因素很多，相互影响，需通过分解指标，合理分析计算。

对设计方案的评价，就是求得技术与经济之间合理的协调。

设计者的目标就是在设计中追求设计技术方案的先进性、成本、效益三者关系的最佳化。

第二章：纸1、线型，（填空简答）例如：180°内对折应该用什么线型？P8表2、纸板厚度如何选择？两个因素：重量与体积（1） 根据纸盒容积及内装物质量）（P31表3-1）3、a ，b ，c 是哪儿，如何标记纸盒容积 （㎝2）内装物质量 （㎏）纸板厚度 （㎜） 纸盒容积 （㎝2） 内装物质量 （㎏） 纸板厚度 （㎜） 0~300300~650650~10001000~13001300~1800 0~0.11 0.11~0.23 0.23~0.34 0.34~0.45 0.45~0.57 0.46 0.51 0.56 0.61 0.66 1800~2500 2500~3300 3300~4100 4100~4900 4900~6150 0.57~0.68 0.68~0.91 0.91~1.13 1.13~1.70 1.70~2.27 0.71 0.76 0.81 0.91 1.02摇翼式：α-A成型角β-旋转角（P45）4、管式、盘式、关盘式结构是什么样的，结构特点，例如：a角是哪里管式：指在纸盒成型过程中，盒体通过1个接头接合（钉合、粘合或锁和），盒盖与盒底都需要有盒板或襟片通过折叠组装、锁、粘等方式固定或缝合的纸盒。

包装结构复习1.包装结构：指包装设计产品的各个有形部分之间相互联系、相互作⽤的技术⽅式。

2.包装结构设计⼋⼤功能：科学性、技术性、容装性、保护性、⽅便性、环境友好性、显⽰性、陈列性。

3.FEFCO（欧洲⽡楞纸箱制造商协会）、ESBO（欧洲硬纸板组织）、ICCA（国际⽡楞纸箱协会）4.制造商接头：指包装制造⼚商将纸包装交付⽤户使⽤之前必须以平板状形态完成接合的接头。

分类：（钉合：S接头SJ；胶带粘合：T接头TJ；黏合剂粘合：G接头GJ）5.提⼿：P型提⼿（PC）全开⼝提⼿、U型提⼿（UC）不完全开⼝提⼿、N型提⼿（NC）不完全开⼝提⼿。

6.楞向：⽡楞纸板⽅向指⽰FD，与⽡楞纸板机械⽅向垂直。

纹向：纸板纵向⽅向指⽰MD，即机械⽅向。

⽡楞盘式纸盒盒体的⽡楞楞向应与纸盒长度⽅向平⾏；02类⽡楞纸箱则应与纸箱⾼度⽅向平⾏，以提⾼纸箱抗压强度和堆码载荷强度；判定纸板纹向：①⽬视观察纸质中纤维的排列⽅向；②⽔润湿纸板，使其发⽣卷曲，与卷曲轴向平⾏的⽅向。

⼀般情况下纸板纹向应垂直于折叠纸盒的主要压痕线（在折叠纸盒的长、宽、⾼中数⽬最多的那组压痕线）。

管式折叠纸盒：纸板纹向垂直于纸盒⾼度⽅向；若纸板主要盒⾯设计为弧⾯，纸板纹向设计则要相反。

盘式折叠纸盒：应垂直于纸盒长度⽅向7.①内尺⼨（Xi）（Li×Bi×Hi）：指纸包装的容积尺⼨②外尺⼨（X0）（L0×B0×H0）：指纸包装的体积尺⼨③制造尺⼨（X）（L×B×H）：指⽣产尺⼨，即在结构设计图上的标准尺⼨(制造尺⼨并不局限于长宽⾼，但长宽⾼尺⼨不⽌⼀组，所以不能为L×B×H表⽰) LB盖板或底板；LH侧板；BH端板；⼩于LB.LH.BH的称为襟⽚在插⼊式盒（箱）盖或盒（箱）底结构中，连接盖板或底板的襟⽚称为插⼊⽚8.平⾯成型纸盒（箱）类包装成型的基本原理⼀、结构要素点：①旋转点：三⾯或多⾯相交点，位于纸包装盖（底）⾯与两个或两个以上体⾯相交处②正⼀反揿点：两⾯相交点，位于纸包装盒体部位③重合点：平⾯内点，可位于组成⼀个平⾯的各个盒板或襟⽚上，当旋转成型后，这些点需在同⼀平⾯上重合线：①预折线（预折压痕线）：只是为了⽅便⾃动折叠成型⽴体盒，在纸盒（箱）制造商接头⾃动接合过程中仅需折叠130°且恢复原位的压痕线，或者说当纸盒呈平板状接合接头时并不需要对折的压痕线就是预折线。

包装设计复习资料及答案(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--05548包装设计复习资料一、单项选择题在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．什么功能是包装的最基本功能【 A 】A．保护功能B．心理功能C．促销功能D．便利功能2．通常多少分辨率的图形文件可以满足大部分印刷制版的需要【 C 】A．72dpi B．200dipiC．300dpi D．600dpi3．包装的正是在包装象征功能的基础上产生的【 A 】A．附加值B．图案C．保护功能D．功能性文字4．什么是包装设计中的重点【 C 】A．容器造型设计 B．包装结构设计C．包装装潢设计D．包装文字设计5、可以不用在包装上出现的是【 C 】A．标志B．图案C．条形码D．功能性文字6.包装的心理功能便是它的功能。

【 B 】A．保护 B.商业促销 C.审美 D.运输7、包装主展示面中以下哪个设计为最主要的【 A 】A．文字设计 B．图形设计C．色彩设计D．版式设计8、包装容器的模型材料有石膏、、和黏土。

【 A 】A．油泥 B．泥巴C．玻璃D．木材二、多项选择题在每小题列出的五个备选项中至少有两个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选、少选或未选均无分。

1．包装的主要功能包括【ABC】A．物理功能 B．生理功能C．心理功能D．美观功能2．从包装材料出发，可分为【ABCD】A．木箱包装B．金属包装C．塑料包装D．纸盒包装E．软包装3．从包装形态出发，可分为【ABCDE】A．大包装B．中包装C．小包装D．硬包装E．软包装4.包装的便利功能至少应包括【ABCD】A．运输和装卸B．保管和储存C．携带和使用D．回收和废弃处理5. 包装业“绿色革命”的主要内容包括【 ABCD 】A．减少非必要浪费B．提供可再生的产品C．讲究经济实惠和生态效益D．不使用污染环境、破坏大自然的产品6、当代商业包装设计从包装档次的角度，可大致分为哪两大类型【 AD 】A．常规销售包装B．工业包装C．食品包装D．礼品包装7、现代包装材料的四大支柱是【 ABCD 】A．纸板B．塑料C．玻璃D．金属三、填空题请在每小题的空格中填上正确答案。

包装结构试题答案一、填空题1．在纸包装结构设计图中，单实线的功能(裁切线)，双实线的功能(开槽线)，单虚线的功能(内折线)，点划线的功能(外折线 )三点点划线的功能(切痕线)，双虚线的功能(对折线) 。

2．波纹裁切线用于(盒盖)插入襟片边像处时，其主要作用防止消费者开启纸盒时(划伤手指) 。

3．纸板折叠后，纸板底层为盒内角的两个边，则纸板为(内折)纸板面层为，纸板底层为盒内角的两个边，则纸板为(外折) 。

4．切痕线,在厚度较大的纸板仅采用压痕时,(弯曲性能不理想)处采用,根据工艺要求标注为(切断长度/压痕长度) 。

5．打孔线的作用是(方便开启),成盒后原盖封死,于打孔线形成(新盖). 6．纸板纹向应垂直于折叠纸盒的(主要压底线) 。

7．对于管式折叠纸盒，纸板纹向应垂直于纸盒(高度方向)对于盘式折叠纸盒，则纸板纹向应垂直于纸盒(长方向)8.纸包装的容积尺寸是指(内尺寸)，对直角六面体一纸包装容器，可用Li*Bi*Hi 表示，纸包装的体积尺寸是指(外尺寸)，可用Lo*Bo*Ho表示，而制造尺寸不能用L*B*H表示。

9．直角六面体纸包装的主要尺寸为(长度尺寸)，(垂度尺寸)，(高度尺寸)。

10．折叠纸盒的原材料使用(耐折纸板)，具有足够二长纤维，可产生必要的(耐折性能)和(弯曲强度)。

11．耐折底板的品种有(马尼拉底)，(白纸板)(盒纸板)(挂面纸板)(牛皮纸板)( 玻璃卡纸)等。

12．．一般情况下盒板面积等于LB、LH或BH的称其为(板)，小于上述数值的称其为（襟片）。

13．管式折叠纸盒从造型上定义是指(盒盖)所在的盒面在各个盒面中(面积最小)。

从结构意义是指在(成型过程中)，(盒盖或盒底)多需要有(盒板或襟片)通过(折叠)组装固定或封口的纸盒。

14．插入式盒盖结构是由(一个盖板和两个防尘和襟片)组成,通过纸板之间的摩擦力进行封合。

15．连续摇翼窝进式纸盒结构各盖片以盒咬合点与旋转点之间的连线与体板顶边水平线的交角为(A成型角的1/2) 。
