电容器的有关问题

微专题 电容器的动态分析问题【核心考点提示】1．电容器的充、放电(1)充电：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能．(2)放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能．2．对公式C ＝Q U 的理解 电容C ＝Q U，不能理解为电容C 与Q 成正比、与U 成反比，一个电容器电容的大小是由电容器本身的因素决定的，与电容器是否带电及带电多少无关．3．两种类型的动态分析思路(1)确定不变量，分析是电压不变还是所带电荷量不变．(2)用决定式C ＝εr S 4πkd分析平行板电容器电容的变化． (3)用定义式C ＝Q U分析电容器所带电荷量或两极板间电压的变化． (4)用E ＝U d分析电容器两极板间电场强度的变化． 【经典例题选讲】【例题1】如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地，在两极板间有一固定在P 点的点电荷，以E 表示两板间的电场强度，E p 表示点电荷在P 点的电势能，θ表示静电计指针的偏角。

若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则( )A ．θ增大，E 增大B ．θ增大，E p 不变C ．θ减小，E p 增大D ．θ减小，E 不变【变式1-1】(多选)如图所示，平行板电容器与直流电源连接，下极板接地，一带电油滴位于电容器中的P 点且处于静止状态，现将上极板竖直向上移动一小段距离，则( )A ．带电油滴将沿竖直方向向上运动B ．P 点电势将降低C ．电容器的电容减小，极板带电荷量减小D ．带电油滴的电势能保持不变【变式1-2】(多选)如图所示，平行板电容器与直流电源、理想二极管(正向电阻为零可以视为短路，反向电阻无穷大可以视为断路)连接，电源负极接地。

初始电容器不带电，闭合开关稳定后，一带电油滴位于电容器中的P 点且处于静止状态。

下列说法正确的是 ( )A ．减小极板间的正对面积，带电油滴会向上移动，且P 点的电势会降低B ．将上极板向下移动，则P 点的电势不变C ．将下极板向下移动，则P 点的电势升高D ．无论哪个极板向上移动还是向下移动，带电油滴都不可能向下运动[强化训练]1.如图所示的实验装置中，平行板电容器的极板A接地，极板B与一个灵敏的静电计相接.A极板向上移动，减小电容器两极板的正对面积时，电容器所带的电荷量Q、电容C、两极间的电压U，电容器两极板间的场强E的变化情况是()A.Q变小，C不变，U不变，E变小B.Q变小，C变小，U不变，E不变C.Q不变，C变小，U变大，E不变D.Q不变，C变小，U变大，E变大2.两个较大的平行金属板A、B相距为d，分别接在电压为U的电源正、负极上，这时质量为m、带电荷量为－q 的油滴恰好静止在两板之间，如图1所示．在其他条件不变的情况下，如果将两板非常缓慢地水平错开一些，那么在错开的过程中()A．油滴将向上加速运动，电流计中的电流从b流向aB．油滴将向下加速运动，电流计中的电流从a流向bC．油滴静止不动，电流计中的电流从b流向aD．油滴静止不动，电流计中的电流从a流向b3.如图所示，平行板电容器与电动势为E′的直流电源(内阻不计)连接，下极板接地，静电计所带电荷量很少，可被忽略．一带负电油滴被固定于电容器中的P点．现将平行板电容器的下极板竖直向下移动一小段距离，则()．A．平行板电容器的电容将变小B．静电计指针张角变小C．带电油滴的电势能将减少D．若先将上极板与电源正极的导线断开，再将下极板向下移动一小段距离，则带电油滴所受电场力不变4.一平行板电容器两极板之间充满云母介质，接在恒压直流电源上。

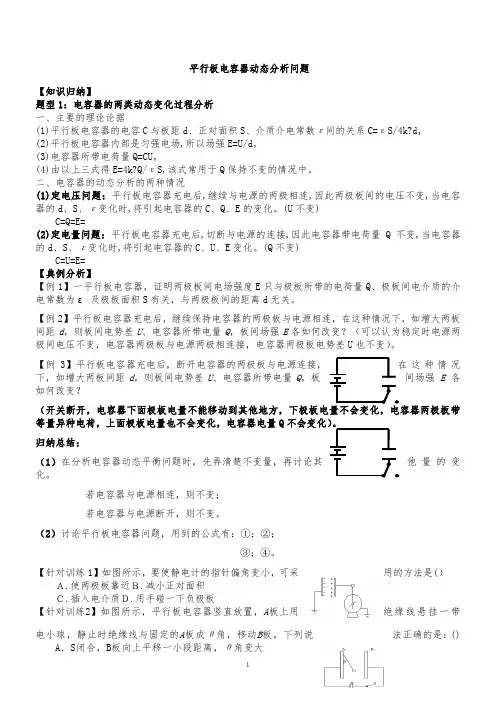

平行板电容器动态分析问题【知识归纳】题型1：电容器的两类动态变化过程分析一、主要的理论论据(1)平行板电容器的电容C与板距d、正对面积S、介质介电常数ε间的关系C=εS/4k?d，(2)平行板电容器内部是匀强电场,所以场强E=U/d，(3)电容器所带电荷量Q=CU，(4)由以上三式得E=4k?Q/εS,该式常用于Q保持不变的情况中。

二、电容器的动态分析的两种情况(1),当电容器的d(2)当电容器的d、【例1【例2间距d【例种情况E各（1）量的变化。

（2）讨论平行板电容器问题，用到的公式有：①；②；③；④。

【针对训练1】如图所示，要使静电计的指针偏角变小，可采用的方法是(）Ａ.使两极板靠近Ｂ.减小正对面积Ｃ.插入电介质Ｄ.用手碰一下负极板【针对训练2】如图所示，平行板电容器竖直放置，A板上用绝缘线悬挂一带电小球，静止时绝缘线与固定的A板成θ角，移动B板，下列说法正确的是：() A．S闭合，B板向上平移一小段距离，θ角变大B ．S 闭合，B 板向左平移一小段距离，θ角变大C ．S 断开，B 板向上平移一小段距离，θ角变大D ．S 断开，B 板向左平移一小段距离，θ角不变【针对训练3】如图所示,一平行板电容器充电后与电源断开,负极板接地,在两极板间有一正电荷(电荷量很小)固定在P 点。

以E 表示两极板间的场强,U 表示电容器的电压,Ep 表示正电荷在P 点的电势能.若保持负极板不动,将正极板移到图中虚线所示位置,则()A.U 变小,E 不变B.E 变大,EpC.U 变大,Ep 不变D.U 不变,Ep题型2：带电粒子在平行板电容器内的运动及平衡的分析【例1】如图所示，两板间距为d 的平行板电容器与一电源连接，电键K 闭合，电容器两板间有一A B C D 【例2A.1电荷.2A 板相距1cm 的3 A.B.C.D.4A ．电容器带电量不变B ．尘埃仍静止C ．检流计中有a →b 的电流D ．检流计中有b →a 的电流5、如图所示,用电池对电容器充电,电路a 、b 之间接有一灵敏电流表,两极板之间有一个电荷q 处于静止状态.现将两极板的间距变大,则()A.电荷将向上加速运动B.电荷将向下加速运动C.电流表中将有从a 到b 的电流D.电流表中将有从b 到a 的电流6、如图所示,两块较大的金属板A、B相距为d,平行放置并与一电源相连,S闭合后,两板间恰好有一质量为m,带电量为q的油滴处于静止状态,以下说法正确的是：()A.若将S断开,则油滴将做自由落体运动,G表中无电流B.若将A向左平移一小段位移,则油滴仍然静止,G表中有b→a的电流C.若将A向上平移一小段位移,则油滴向下加速运动,G表中有b→a的电流D.若将A向下平移一小段位移,则油滴向上加速运动,G表中有b→a的电流。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电磁感应中的电容器问题地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容电磁感应中的电容器与金属棒相结合的问题黄德利山东省兖州一中 272100摘要：部分导体做变速运动产生变化的电流时，高中阶段的闭合电路欧姆定律就无法列式计算，学生感觉无从下手，从而这一类的问题成为高三复习的难点。

通过最近全国各地的一模考试发现，这类问题在各地一模中均有体现。

关键词：电磁感应；电容器；金属棒电容器是一个储存电荷的容器，它可以进行无数次的充放电。

在充放电的过程中，可以理解为变化的电流可以通过电容器。

因此，在一些含有电容器的电磁感应电路中，当一部分导体做变速运动产生变化的电流时，高中阶段的闭合电路欧姆定律就无法列式计算，学生感觉无从下手，从而这一类的问题成为高三复习的难点。

通过最近全国各地的一模考试发现，这类问题在各地一模中均有体现。

实际上这类问题，只要认真分析，寻找其中的规律，这类问题其实也很好解决。

下面通过几个例题对与电容器相关的问题分类解决。

一、金属棒做匀加速直线运动例1、.如图所示，位于同一水平面的两根平行导轨间的距离是L，导线的左端连接一个耐压足够大的电容器，电容器的电容为C。

放在导轨上的导体杆cd与导轨接触良好，cd杆在平行导轨平面的水平力作用下从静止开始匀加速运动，加速度为a，磁感强度为B的匀强磁场垂直轨道平面竖直向下，导轨足够长，不计导轨和连接电容器导线的电阻，导体杆的摩擦也可忽略。

求从导体杆开始运动经过时间t电容器吸收的能量E＝？解析：据题意，导体杆MN加速切割磁感线，产生的感应电动势且不断增大，电容器两极板间电压随着增大，储存的电能增加，同时由于电容器处于连续充电状态中，电路中有持续的充电电流，故导体杆受到向左的安培力。

如何解决电路中的电容充放电问题电容充放电问题是电路设计和实际应用中常见的难题之一。

在电子设备中，电容器充放电不仅涉及信号处理和电源稳定等方面，还会影响到电路的性能和可靠性。

本文将介绍一些常见的解决电路中电容充放电问题的方法。

一、使用电阻限制充电电流在电路中，如果电容器直接与直流电源相连，当直接充电时，电流可能会非常大，导致电容器过热甚至损坏。

这时候可以通过引入一个合适的电阻来限制充电电流，达到缓慢充电的目的。

具体操作是将电阻与电容器串联连接，并连接到电源正极，这样在电容器两端会形成一个电压降，通过欧姆定律可以得到电流大小。

选取合适的电阻值可以根据充电时间要求和电容器的参数来决定，一般来说，电阻值越大，充电时间越长。

二、使用电压源充电除了使用电阻限制充电电流外，还可以使用电压源来实现电容充电。

电压源可以为电容器提供固定的充电电压，从而避免电流过大问题。

比如可以使用电池、稳压器等，根据实际需求选择合适的电压源。

使用电压源充电时，需要注意电压源的稳定性和适应性，确保充电过程中电压维持在设定范围内，不会对电容器造成损坏。

三、采用充放电控制电路为了更加精确地控制电容充放电过程，可以采用充放电控制电路。

这种电路可以根据预设的充放电时间和电容器的参数，自动控制电流或电压来完成充放电过程。

充放电控制电路通常由计时器、比较器、开关等组成，可以根据具体需求选择不同的控制方案。

充放电控制电路适用于需要频繁充放电或需要更为精确控制的应用场合。

四、使用反向电压保护电路在某些情况下，电容器可能需要频繁进行充放电，这时容易出现电压反向的问题，导致电容器的寿命缩短。

为了解决这个问题，可以添加反向电压保护电路。

这种电路能够防止电容器的电压超过设定的范围，一旦超过范围，保护电路会及时切断电路，避免电容器损坏。

五、电容器选择与参数匹配为了更好地解决电路中的电容充放电问题，需要根据实际需求选择合适的电容器，并与电路参数进行匹配。

不同类型的电容器有不同的特性，例如电容量、工作电压、最大电流等。
