数字电视原理和应用PPT课件

  • 格式：ppt
  • 大小：1.46 MB
  • 文档页数：37

下载文档原格式

  / 37

合集下载

电视原理6.ppt

电视原理6.ppt

2. 闪烁感觉
对于周期性的脉冲光源，人眼还有一个称之为闪烁感觉的 特性。也就是说，当脉冲光源的重复频率不太高时，人眼会跟 随光源的变化产生一明一暗的感觉，即闪烁感觉。脉冲光源的 重复频率提高时，这种闪烁感觉会随之减轻。当重复频率提高 到一定值后，闪烁感觉可完全消失，这时人眼感觉到的不是一 闪一闪的脉冲光源，而是亮度恒定的不闪烁光源。不引起视觉 闪烁感的光源最低重复频率通常称为临界闪烁频率。由经验公 式得到，人眼的临界闪烁频率约为46Hz。
三、混色方法 利用三基色按不同的比例混合来获得彩色的方法称为
饱和度的大小用百分制衡量，100％的饱和度表示彩色光 中没有白光成分，所有谱色光的饱和度都是100％；饱和度为 零表示全是白光，没有任何色调。
色调和饱和度合称为色度，它既说明了彩色光的颜色类别， 又说明了颜色的深浅程度。
二、三基色原理
人们通过大量实验发现，用三种不同颜色的单色光按一 定比例混合，可得到自然界中绝大多数的彩色。具有这种特性 的三个单色光叫三基色光，而这一发现也被总结成三基色定理， 其主要内容如下：
例如，白光就是一种复合光，自然界中最大的白光光源是太 阳，太阳光的光谱是连续分布的，包含有380nm～780nm范围内 的所有波长成分。几种单色光混合在一起会形成复合光，如红、 绿、蓝光按一定比例混合后会产生白光。同样，混合光也可以通 过某种方式被分解成不同波长的单色光。
二、物体的颜色
物体分为发光体和不发光体。 发光体的颜色由它本身发出的光谱所确定，如白炽灯发黄 和日光灯发白。 不发光体的颜色与照射光的光谱和不发光体对照射光的反 射、透射特性有关。如绿叶反射绿色的光、吸收其他颜色的光 而呈现绿色；绿叶拿到暗室的红灯下观察成了黑色。

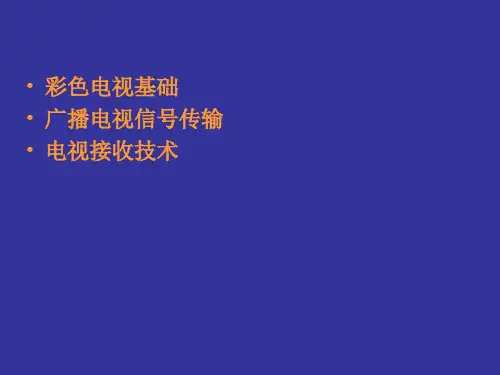

• 彩色电视基础 • 广播电视信号传输 • 电视接收技术

电视原理第4章数字电视制式课件

电视原理第4章数字电视制式课件

传输的电视信号也是高比特率的数码脉冲串；
4.1 数字彩色电视制式概述
• 电视接收机，从接收到视频放大、色度解 码、音频放大等所有过程均为数码流的处理 过程。在这个过程中没有数/模或模 /数转换， 仅在显像管激励终端经数/模转换为负极性图 像信号（数字电视机可以直接接收），扬声 器功率推动终端经数/模转换为正弦波音频信 号，使显像管（CRT）荧屏显示高清晰画面， 扬声器还原出近似临场的立体声或丽音效果。
4.1 数字彩色电视制式概述
• 4.1.1 多极化的传输标准
•
所谓数字电视，就是将图像画面的每一个像
素、伴音的每一个音节都用二进制数编成多位数
码，并以非常高的比特率进行数码流发射、传输、
接收的系统工程。也就是说在数字电视这个系统
工程中发射台发射的电视信号是一种高比特率的
数码脉冲串；空中或有线电缆（光缆、光纤）中
推销。我以前也是这个心态。实质上这个工作是能体现一个人能力和 价值的。也可以说是赚钱最快的职业。
鲁力 15:53:22 就是那
96李金龙 15:56:26 你接触社会多，跟学生又走得近，真正在他们大学过程中，多给他们
一些建议。有些学生真的出来之后一点目标都没有。我以前，至少还 有点目标，就是一定要去卖电脑。呵呵
• 4.1.2 通用的压缩编码标准
编码器
模拟电视 信号输入 模/数转换
信源 编码
信道 编码
信
道
模拟电视 信号输出
数/模转换
信源 解码
信道 解码
译码器
4.1 数字彩色电视制式概述
•

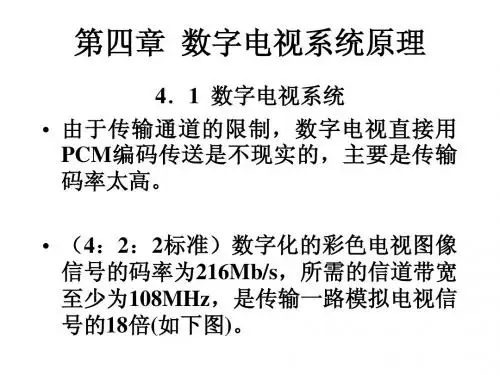

为实现数字电视广播和通信，必须解决数字电视信
号的传输问题。由于传输通道的限制，数字电视直接用
PCM编码传送是不现实的，主要是传送码率太高。为了

数字音视频技术讲义第四章 数字电视系统原理

数字音视频技术讲义第四章 数字电视系统原理

• MPEG于1988年成立以来，先后建立了用于活 动图像及相应音频压缩编码的标准系列，包括 MPEG-1、MPEG-2和 MPEG-4等。
• 由于输入图像格式的多样化， MPEG-1规定了 统一信源输入格式:SIF和中间格式:CIF。 • *逐行扫描，有25帧/秒和29.97帧/秒两种格式。 CIF每帧352像素×288行（亮度），176像素 ×144行（色度）和SIF:352像素×240行（亮 度），176像素×120行（色度）。 • 编码的“序列头”要给出SIF的标志信息，解 码 器 按 相 应 的 格 式 解 码 。 next*
• 视觉掩盖效应 ：对视觉惰性的研究表明， 人眼对图像细节、幅度变化和图像的运 动并非同时具有最高的分辨能力。 • 视觉对图像的空间分解力和时间分解力 的要求具有交换性。
• 采用运动检测自适应技术：对静止或慢 运动的图像降低其时间轴抽样频率；对 快速运动图像降低其空间的抽样频率。
• 视觉对图像的空间或时间分解力的要求 与对幅度分解力的要求也具有交换性。 • 视觉对图像的幅度误差存在一个随图像 内容而变的可觉察门限函数，低于门限 的幅度误差不被觉察，在图像的空间边 缘（轮廓）或时间边缘（景物突变瞬间） 附近，可觉察门限比远离边缘处增大3～ 4倍。 这就是视觉掩盖效应 。-
• MPEG-4（ISO/IEC 14496）则是基于模型 /对象的第二代压缩编码技术制定的国际 标准，它以视听媒体对象为基本单元， 采用基于内容的压缩编码。
• MPEG-4采用I-VOP（帧内编码画面）、PVOP（前向预测编码画面）、B-VOP（双 向预测编码画面）三种帧格式表征不同 的运动补偿类型。-
• MPEG-1是1992年以ISO/IEC11172文件制定的，它 的码率约为1.5Mb/s、用于数字存储媒体的活动图像 及其伴音的编码标准。其图像格式的清晰度较低， 例如用于PAL352×288pel、25帧图像的压缩编码。 • MPEG-2则是用于标准清晰度电视（SDTV）和高清 晰度电视（HDTV）的视频压缩标准。

数字电视的 T S包和 T S流的组成与功能ppt课件

数字电视的 T S包和 T S流的组成与功能ppt课件

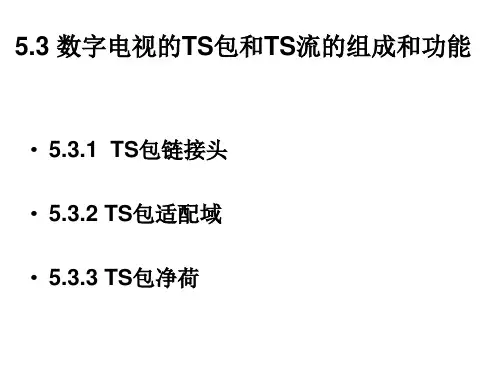

5.3 数字电视的TS包和TS流的组成和功能
• 5.3.1 TS包链接头 • 5.3.2 TS包适配域 • 5.3.3 TS包净荷
• TS固定长度188字节，4字节包头和184字节净荷
188 bytes 4 byte TS header
184 byte ayload
13 bit packet identifier=PID 1bit transport error indicator
• （5）包标识符PID
• PID是识别TS包的重要参数，用来识别TS包 所承载的数据。在TS码流生成时，每一类 业务（视频，音频，数据）的基本码流均 被赋予一个不同的识别号PID，解码器借助 于PID判断某一个TS包属于哪一类业务的基 本码流。
• （7）适配域控制
• 标志TS包是否有适配域存在，如果存在， 在其内部是否有净荷存在。
• （4）TS包长度固定，188字节，有效净荷 184字节。
2、节目映射表PMT
• PMT表包含了与单路节目复用有关的节目信 息，典型的构成包括1路视频ES流，2-5路音 频ES流，1路或多路辅助数据。
• 进行TS流复用时，各路ES流被分配了唯一的 PID,ES流域被分配的PID值间的关系构成了 一张表，称为节目映射表PMT。
• 是包中的第一个字节，TS包以固定的8bit 的同步字节开始，所有的TS传送包，同步 字都是唯一的OX47，用于建立发送端和接 收端包的同步。
• （2）包差错指示
• 用于从解码器向分接器指示传输误码。若 这个比特被设置，表示此TS包中所携带的 净荷信息有错误，无法使用。
• （3）净荷单元起始指示
•
3、当地节目插入
1、同步和定时
• 在数字压缩编码系统中，由于每个图像的 数据是不同的（图像的编码方法和复杂程 度不同），这样不可能从图像数据的起始 部分直接获取定时信息。

数字电视C1ppt-PowerPointTemplat

数字电视C1ppt-PowerPointTemplat

数字电视概述, class 01
1
数字电视概述
•电视技术的发展历程 •模拟电视原理 •数字电视的发展
2
数字电视基本原理
▪视频压缩原理 ▪MPEG-2视频编码及测量 ▪MPEG-2音频编码及测量 ▪MPEG-2系统及其测量 ▪数字调制基础 ▪数字电视的纠错编码原理
3
数字电视相关标准
•DVB-S标准及相关测量 •DVB-C标准及相关测量 •OFDM技术 •DVB-T标准及相关测量 •ATSC和ISDB-T标准及其 测量 •我国的数字电视标准
❖ 1926年，贝尔德向英国报界作了一次播发和接收电视的表演，开创 了电视技术研究的先河。
❖ 1927～1929年，贝尔德通过电话电缆首次进行机电式电视试播，并 进行短波电视试验，英国广播公司开始试验播发电视节目。
❖ 1936年11月2日是一个值得纪念的日子，位于英国市郊的亚历山大宫 的英国广播公司电视台开始正式播出。这是世界上第一座正式开播 的电视台，人们把这一天作为电视事业的开端。英国正式开播的电 视在开始时仍为机电系统，4个月后被电子系统取代。
（270Mbit/s～800Mbit/s，信道传输必须压缩）
数字电视原理与应用
数字电视概述, class 01
电视技术是20世纪人类最伟大的发明之一
❖ 电视是人类进行信息传播变革中影响最大的研究成果。 ❖ 电视技术是现代科学技术最先进研究成果的集合体。 ❖ 早期电视和数据传输是两种不同系统，现在电视和计算机
数字电视原理与应用
数字电视概述, class 01
课程安排－2
❖ 数字电视基本原理
▪ 视频压缩原理
—第5章
▪ MPEG-2视频编码部分及其测量—第4，6，11章

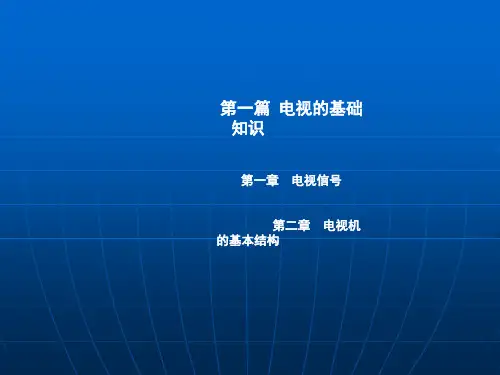

第1章电视机ppt课件

第1章电视机ppt课件

为了达到兼容的要求，各种彩色电视制式在处理信号上有很多相似之处，
其共同点为：
• 都传送一个亮度信号Y和两个色差信号R－Y与B－Y。
• 为了实现兼容，要对两色差信号信号叠加，合成彩色电
视信号。
1．亮度信号
根据三基色原理可知，由红(R)、绿(G)、蓝(B)三基色按一定的比例混合，
在目前所用的电视制式中，将图像分解成575×766≈44万个像素。 图1-3 传真照片的像素
2．光电转换 光电转换由摄像机来完成，摄像机的关键部件是“摄像管”，其作用
是将图像的光信号转变成相应的电信号。摄像管的种类很多，但主要结构 和工作原理大致相似，其原理示意图如图1-4所示。摄像管内电子枪发射出 的一束电子射线投射到光电靶上，该电子射线叫做电子束。
图1－11 色度信号的频谱图
（3）频谱间置 由于亮度信号与色度信号的频谱不连续性并且具有相等的间隔，因此，
可以将色度信号与亮度信号的频谱相互错开使其相加，则可在不增加带宽的 前提下同时传送亮度信号和色度信号两个信息。
为了实现频谱间置，在无线电技术中采用了“移频”技术，即将色度信 号的频谱向高端移动，移到亮度信号频谱的间隙中间，再与亮度信号相加， 具体方法是：选择一个“副载波”，使副载波频率落在亮度信号频谱的间隙 中间，再将色差信号调制在该副载波上以后与亮度信号叠加。如图1－12所 示。
第二节 黑白电视信号 一、光电转换与图像信号
1、图像的分解 如图1-3所示是报纸上的一幅黑白传真 照片，用放大镜观察，会发现整幅照片 是由很多深浅不同的小光点组成，光点 的深浅代表该点图像的亮度信息。我们 把组成图像明暗不同的小光点称为像素， 像素是组成图像的基本单元。
通过对传真照片的比较可看出：单 位面积上的像素越多，它所提供的细节 越丰富，层次越多， 看起来越清晰，反 之越粗糙。

《数字电视DTV》课件

《数字电视DTV》课件
《数字电视DTV》PPT课件
数字电视（Digital TV）是指利用数字技术和网络传输技术进行广播和电视业 务的一种新型传播方式。本课件将介绍数字电视的定义、发展历程、优势和 应用场景、技术原理、标准以及未来发展前景。
什么是数字电视？
1 定义数字电视
以数字方式进行广播和电视传播
2 数字电视的发展历程
从模拟电视向数字电视的过渡和发展
数字电视的优势和应用
数字电视的优势
高清晰度、多频道、交互性强
数字电视的应用场景
家庭娱乐、教育、广告、新闻等领域
数字电视的技术原理
传输技术
数字信号的传输和接收
压缩技术
减少数据量，提高传输效率
解码技术
解码收到的信号并转换为视频 和音频
数字电视的标准
数字电视标准
国内和国际标准
数字电视标准的国际化
国际合作和互通的发展趋势
数字电视的未来发展
1
数字电视的挑战和机遇
2
内容创新、技术革新、市场竞争
数字电视的未来趋势
超高清、智能化、个性化服务
总结
1 数字电视的重要性
提供更好的视听体验和多样化的服务
2 数字电视的未来发展前景
市场需求增长，Байду номын сангаас术不断进步

电视原理介绍PPT课件

电视原理介绍PPT课件
因而会造成相互的干扰。
亮色增益差
亮度信号的能量主要分布在整个频带的低、中频 部分，而色度信号的能量分布在频带的高频部分。
由于信道的线性不是很好，导致亮色信号的增 益不一直，产生色饱和度失真。 亮色延时差
亮色信号通道的带宽不同，产生传输延时不同， 虽然进行了补偿，但仍有差异，造成亮度和彩色图像 位置的不重合，形成彩色镶边图像。
由于带宽太宽，无法在现行制式的电视频道中传送。
将亮度信号经4:3时间压缩后，成为30MHz带宽；将 两个色度信号经4:1时间压缩后，也成为30MHz的带宽； 然后用MUSE(多重亚取样编码)技术实现4:1的压缩，亮 度和两个色差信号的带宽都是8.1MHz的带宽。
由此构成的电视广播制式称为Hivision制式，在24MHz 带宽的卫星频道中调频广播。
很高，进行反复的存取后不会失真。
(3) 数字电视稳定可靠 数字电路采用超大规模集成电路，性能稳定可靠。
(4) 数字信号易于与其它信号链接
数字电视信号可以通过计算机网络传送，容易 进行处理。

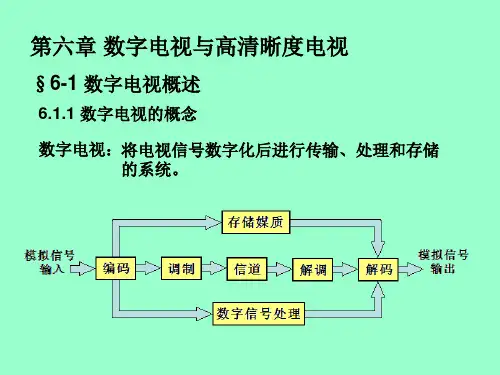

6.1.3 数字电视的发展
1、 模拟彩色电视的问题
三大彩色电视制式 NTSC制：美国、加拿大、中美州、南美州、日本等 PAL制：英国、西欧国家、中国等 SECAM制：法国、中欧国家、俄罗斯等
对PAL制有 fSC= (283+3/4) fH+25 = (283+3/4+25/ fH) fH 取q = 4，则有： fS =4 fSC=(1135+100/fH) fH =(1135+4/625) fH n=1135.0064 1135 满足正交结构 fS = (1135+4/625) fH=17.734475MHz 满足抽样定理

《数字频带传输系统》课件

《数字频带传输系统》课件

低功耗设计
总结词
随着环保意识的增强和能源消耗的关注，低功耗设计已成为数字频带传输系统的关键技 术趋势。
详细描述
通过优化系统架构、采用低功耗器件和节能技术，数字频带传输系统能够在保证性能的 前提下降低功耗，减少对环境的影响，并降低运营成本。
智能化与自动化
总结词
智能化与自动化是数字频带传输系统未来发展的重要 方向，能够提高系统的自动化程度和智能水平。
详细描述
通过引入人工智能和机器学习技术，数字频带传输系 统能够实现自适应信号处理、智能调度和故障诊断等 功能，提高系统的可靠性和运维效率。同时，自动化 技术能够减少人工干预，降低运营成本，并提高系统 的响应速度和灵活性。
THANKS
感谢观看
03
优化方法
为了提高传输速率，可以采用高效的调制技术、信道编码技术、信号处
理技术等手段。同时，可以通过优化系统参数、改善信道环境等方式来
提高传输速率。
误码率
误码率
指数字频带传输系统在传输过程中出现错误的二进制位数与总传输二进制位数之比，通常 以比特误差率（bit error rate, BER）表示。误码率是评价数字频带传输系统性能的重要 指标之一，它反映了系统传输信息的可靠性。
04
CATALOGUE
数字频带传输系统的性能指标
传输速率
01 02
传输速率
指数字频带传输系统在单位时间内传输的二进制位数，通常以比特率（ bit/s）表示。传输速率是评价数字频带传输系统性能的重要指标之一， 它决定了系统传输信息的快慢。
影响因素
传输速率受到多种因素的影响，包括信道带宽、信噪比、调制方式等。 在信道带宽受限的情况下，提高传输速率可能导致误码率的增加。

电视机基础知识ppt课件

电视机基础知识ppt课件
SD：14频道 SD：474 SD：762 SD：666
SD：490、538、554
SD：666
SD：754
9
国内手持设备两个主要的传输标准
1、CMMB:中国移动多媒体广播（China Mobile Multimedia Broadcasting， 简称CMMB），是一项移动电视和多媒体标准，由中国国家广播电影电视 总局制订。CMMB基于中国广播科学研究院所属TiMiTech公司研发的卫星 和地面交互式多服务架构（STiMi）。
D/K：6.5MHz，中国大陆采用； I：6.0MHz,香港地区采用；
B/G：5.5MHz、国外部分地区采用； M：4.5MHz, 美国、日本、加拿大等国采用。
精品课件
3
数字电视制式
数字电视标准
数字电视涉及很多领域的标准。其中传输标准分为：地面传输（无线）、有线传输、卫 星传输、手持设备传输四个体系。
0
1
石家庄1、河北卫视
0
3
自办频道、新闻综合、经济科教
0
4
厦门移动、CCTV5
0
30
中央和各省卫视、云南卫视和昆明电视台
0
7
CCTV1/2/7,广西卫视、综艺、公共，一套自办节目
0
2
移动频道、中央新闻精、品中课央件3
频道频点 HD:高清 SD:标清
SD：706 SD：618 SD：618 SD：706 SD：786
形成统一标准，不同领域形成了几个差别很大的独立体系。 • 有线电视系统是地方独立运营的诸侯割据状态。数字化开始比较早，多采用欧洲标准 DVB-C。2003年至2004年已有
北京、上海、青岛、江苏、杭州、佛山、深圳、广州、大连等地开通了数字有线电视播出。2005年，又有福州、厦门 等地开通了数字电视的播放。 • 无线电视受制于标准争论，清华大学的 DMB-T 标准和上海交通大学 的 ADTB-T 标准是最为热门的竞争对手。2006年 8月，国家标准化管理委员会公布了中国大陆的数字广播标准，是为DMB-T/H（GB 20600-2006）。此标准是上述两 标准的融合产物。 • 手持设备方面则更为混乱。在电信领域，信息产业部和中国移动等支持的是新岸线公司的 T-MMB 标准（普遍认为其 源于南韩的T-DMB标准，但新岸线方面予以否认）；在广电领域，2006年10月24日，国家广播电影电视总局颁 布了 中国移动多媒体广播行业标准为 STiMi 标准，此后一般称之为 CMMB。两方面互不认可，各自都在试运营阶段。因为 入网许可证需要电信管理部门的审批，搭载CMMB模块的手机难以获得入网许可证，目前CMMB更多被 在MP4等个人 便携终端采用。此外，还有清华大学的 DMB-H 标准，华为的CMB，中国标准化协会多媒体通信广播标准化技术委员 会CDMB等。据报道，经过半年多的“选秀”，2008年4月3日的国家标准化管理委员会的工作会议决定，手机电视的 国家标准采用 T-MMB 标准，而广电方面起初参加“选秀”而后中途退出，并宣布不会采用该国家标准。 • 标准的混乱使众多开发商不得不放慢跟进的脚步。这在事实上远远落后于欧洲DVB标准的产业化进程，造成大量厂商 需要进行多套技术方案的准备，且没有成形的市场环境。 • 中国的数字电视收费模式没有形成： 1、中国原有电视体系中，节目免费收看，电视体系通过插播广告来获得收入。各地一般都有几十套免费的模拟电视节 目播出，这是建立数字电视节目的收费模式的一个重要难题；

DVB-TS基本原理介绍ppt课件

DVB-TS基本原理介绍ppt课件

Component
DVB网络的树状结构，层次从高到低分别为Network网络 > Transport Stream传输流 > Service 服务> Component组件。
5
DVB网络组织结构
ShenZhen Network
Transport Stream 1 Transport Stream 2
西哥、阿根廷这些国家。除此之外大多数国家和地区都使用DVB（数字视频广播）数字电视广播标准。ISDB（集 成服务数字广播）数字电视广播标准用于日本。ISDB基于DVB，增加了日本要求的额外服务。各种标准的主要区 别在于RF调制机制和音/视频服务的定义。
DVB的宗旨是要设计一个通用的数字电视系统，在此系统内的各种传输方式 之间的转换有最简单的方式，尽可能的增加通用性。
MPEG标准：
MPEG-1 视频：NTSC(352X240X30) PAL(352X288X25) 音频：2声道 速率：1.5Mbps 应用领域：VCD
MPEG-2 视频：352X240到1920X1080（四级五配置11种模式） 音频：支持5.1声道和7.1声道等多种模式 速率：从4Mbps~80Mbps 应用领域：数字电视、HDTV、DVD MPEG-4 专门针对多媒体应用的图像编码标准 MPEG-7 基于内容表示的标准，应用于多媒体信息的搜索、过滤、 组织和处理 （还未完成）
4
DVB网络组织结构
ShenZhen Network
Transport Stream 1 Transport Stream 2
Transport Stream 3
…
CCTV-1 CCTV-2 CCTV-n
SZTV-1 SZTV-2
视频 音频 PCR 私有数据

数字电视传输技术ppt课件

数字电视传输技术ppt课件
节目1 PMT
码流 类型 PID
1
视频
54
2
音频
48
3
音频
49
4
数据
50
5
PCR
90
38
数字电视前端硬件平台－－2.3复用器
2.3.2、复用器的原理 条件接收表（CAT） ➢给出有关条件接收系统的信息，指定授权管理信 息（EMM）所在的TS包的PID值及其它相关参数。 ➢CAT所在的TS包的PID=1。 网络信息表（NIT） ➢提供与多组传送流、物理网络及网络传输相关的 信息，如调谐频率、编码方式、调制方式等参数。 ➢PID由PAT指定。
2.1.3、设备选型
序号
项目
1
视频编码方式
2
视音频编码速率
3
音频采样频率
4
音频编码方式
5
音频编码速率
6
输出TS流的符合
性
技术指标
符合GB/T XXXX MP@ML 4:2:0
MP@ML 4:2:0 1.5 Mbps 15Mbps 32/48/44.1 kHz
符合GB/T17975.3-2002和 GB/T17191.3-1997的第1层和 第2层格式。环绕声可选。 32 kbit/s - 384 kbit/s
包含正确的PAT、PMT
备注 MP@4:2:2 （可选）
SDT （可选）
24
数字电视前端硬件平台 －2.1MPEG-2编码器 常用接口 同步并行接口（SPI） 异步串行接口（ASI） 串行数据接口（SDI）
25
数字电视前端硬件平台 －2.1MPEG-2编码器
2.1.4编码器的使用 一套节目对应一路MPEG-2编码器； 输入音视频信号，输出TS流；ASI接口； SDH来的是TS流，无需MPEG-2编码器； SDH是DS-3或E3接口，需适配器转换为ASI接口； 增加MPEG-2编码器，还是增加数字卫星接收机？ 如果卫星上的节目下来就是模拟的，那只能采用编 码器。
