广州地铁2号线试车线信号系统介绍由于列车及车载信号系统的动态特性，静态测试无法检测列车运行时的功能和参数，若每次动态测试要到列车上进行正线测试，则对正线上其他系统的检修及维护造成很大的影响，而且无法在地铁正常运营时间内进行测试。
为此，广州地铁2号线车辆段内铺设有一条专用试车线。
该试车线用于列车的调试及检修,包括车辆调试、信号车载设备调试、车辆与信号系统联合调试，以及车辆与信号车载设备检修。
试车线的建成和投入使用，对地铁运营中车辆及车载信号设备的可靠性、效率的提高，起到非常积极、重要的作用。
一、试车线组成试车线设计长度为1200m,设6个区段，2个模拟车站，两端端头设防列车冲出的车挡。
试车线信号系统由室内和室外设备由以下部件组成：FTGS（西门子遥控编码式音频轨道电路）的室内和室外设备、ATP∕ATO（列车自动保护例车自动驾驶系统）轨旁单元、试车线联锁模拟计算机（PC）、与车辆段联锁系统的接口（用于紧急制动）、SYN（精确同步停车）环线及机柜、PTI（车地通信系统）环线及机柜（包括屏蔽门接口）、电源系统、不间断电源（UPS）、试车线控制盘、室内外连接电缆（见图9-6）。
©蜥妒刖K*0b]SH中<Π≡∙C>qjr∏j ftt SWIRI步的一值q机HDrraS轨”图9-6试车线平面布置在上述设备中，电源系统由华为公司提供，不间断电源由梅兰日兰公司提供,试车线控制盘由西安凯士信公司提供，其他由西门子公司提供。
二、试车线功能试车线没有使用正线上的SICAS（西门子微机联锁），而是使用一台非安全的模拟联锁计算机模拟必需的联锁功能。
该模拟联锁计算机系统负责对进路的设定,使ATP能够完成各项试验，为ATP轨旁单元模拟联锁接口。
为了能在有限长度的试车线上模拟列车在正线各种运行环境测试车辆，试车线设定一典型速度曲线，并永久地存储在ATP轨旁单元。
在试车线上设置两个模拟站台，在行驶的每个方向设置运营停车点。
城市轨道交通信号与通信系统基础知识填空题城市轨道交通信号系统通常包括两大部分，分别为联锁装置和列车自动运行控制系统。
列车自动运行控制系统ATC包括ATO（列车自动驾驶）、ATP（列车自动超速防护）、ATS（列车自动监控系统）。
信号机是由机柱、机构、托架、梯子、基础组成。
（此一般指高柱信号机，若矮型信号机则无梯子。
）机构是由透镜组（聚焦的作用）、灯座（安放灯泡）、灯泡（光源）、机箱（安装诸零件）、遮檐（避免其它光线射入）、背板（增大色灯信号与周围背景的亮度）等组成。
透镜式信号机是指用信号的颜色和数目来组成的设备，并且采用光学材料的透镜组。
通过色灯的显示，提供列车运营的条件，拥有一系列显示的设备称为信号机。
信号机按高矮可分为高柱信号机与矮型信号机。
信号机按作用的不同可分为：防护信号机、阻挡信号机、出段信号机、入段信号机、调车信号机。
道岔区段设置的信号机称为防护信号机。
10、控制列车的进入与速度的设备称为信号。
传送各种信息（图像、信息等）称为通信。
11、继电器是由电磁系统和接点系统组成。
电磁系统是由线圈和铁芯组成，即输入系统。
接点系统是由前接点和后接点组成，即输出系统。
12、转辙机的功能有：转换道岔、锁闭道岔、给出表示。
13、转辙机按用电性质，可分为直流电动转辙机和三相交流电动转辙机。
14、转辙机按道岔锁闭位置，可分为内锁闭和外锁闭。
15、转辙机按动力，可分为电动和液压。
16、50Hz微电子相敏轨道电路应用于车辆段内，其作用是接受来自轨道上列车占用的情况。
17、音频数字编码无绝缘轨道电路应用于正线上和试车线上，其作用是接受和发送各种信息。
18、轨道电路的作用是用来监督线路上是否有列车占用和向列车发送各种信息。
19、利用钢轨作回路所构成的电路称为轨道电路。
20、联锁是指信号、道岔、进路之间相互制约的关系。
21、无道岔站称为无联锁站，有岔站称为有联锁站。
此指正线上。
22、完成联锁功能的设备称为联锁设备。
23、联锁信息的采集：道岔的位置、区段的情况、信号机的开放状态。
目录前言 (1)第一部分信号基础知识 (5)*广州地铁一、二号线信号系统基础知识 (5)第一节一、二号线信号系统简介 (5)第二节信号的基本概念 (6)第三节一、二号线信号系统的构成及功能 (6)*S I C A S联锁系统 (10)第一节 SICAS系统的基本设备 (10)第二节 SICAS联锁系统的功能描述 (10)第二部分L O W的相关操作 (29)第一章LOW的组成 (29)第一节基础窗口 (30)第二节主要窗口 (33)第三节对话窗口 (34)第二章LOW上对进路的操作 (35)第三章LOW上安全相关命令的操作 (37)第四章LOW上对联锁的操作 (39)第五章LOW上对轨道区段的操作 (41)第六章LOW上对道岔的操作 (45)第七章LOW上对信号机的操作 (48)第八章L O W上对车站的操作 (52)第九章LOW上防淹门的显示 (53)第一节功能描述 (53)第二节防淹门在LOW上的显示含义 (54)第十章LCP盘的操作 (56)第十一章 LOW常见故障及处理方法 (58)第一节 ATS系统故障分析及相应的行车组织 (58)第二节联锁设备常见故障及处理方法 (58)第十二章综合练习 (64)第一节练习题 (64)第二节练习题答案 (73)附表1：信号机颜色意义表 (78)附表2：与信号相关的英文缩写对照表 (79)第一部分信号基础知识第一章广州地铁一、二号线信号系统的基础知识第一节一、二号线信号系统简介广州地铁一、二号线信号系统按线路的规划，分为车辆段和正线两部分。
一号线车辆段采用6502电气集中联锁系统，二号线车辆段采用中国铁科院生产的微机联锁系统。
正线均采用德国西门子公司列车自动控制（ATC）信号系统。
广州地铁一号线从西朗至广州东站，全长18.48公里，包括1个运营控制中心、16个车站（其中有6个联锁站）和一个车辆段（或称车厂）。
正线列车最小运行间隔为120秒，运行的最高速度为80km/h，旅行速度为35 km/h。

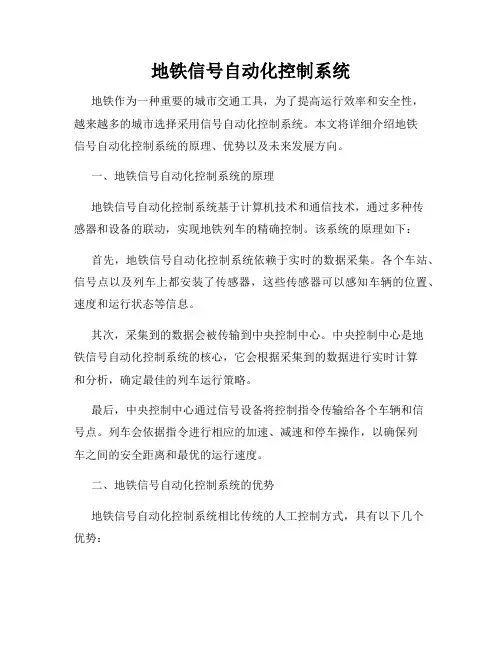

地铁信号自动化控制系统地铁作为一种重要的城市交通工具，为了提高运行效率和安全性，越来越多的城市选择采用信号自动化控制系统。
本文将详细介绍地铁信号自动化控制系统的原理、优势以及未来发展方向。
一、地铁信号自动化控制系统的原理地铁信号自动化控制系统基于计算机技术和通信技术，通过多种传感器和设备的联动，实现地铁列车的精确控制。
该系统的原理如下：首先，地铁信号自动化控制系统依赖于实时的数据采集。
各个车站、信号点以及列车上都安装了传感器，这些传感器可以感知车辆的位置、速度和运行状态等信息。
其次，采集到的数据会被传输到中央控制中心。
中央控制中心是地铁信号自动化控制系统的核心，它会根据采集到的数据进行实时计算和分析，确定最佳的列车运行策略。
最后，中央控制中心通过信号设备将控制指令传输给各个车辆和信号点。
列车会依据指令进行相应的加速、减速和停车操作，以确保列车之间的安全距离和最优的运行速度。
二、地铁信号自动化控制系统的优势地铁信号自动化控制系统相比传统的人工控制方式，具有以下几个优势：1. 提高运行效率：地铁信号自动化控制系统通过智能算法和实时数据分析，可以实现列车的自动调度和控制，最大限度地提高运行效率。
它可以减少列车之间的间隔时间，缩短乘客等待时间，提高整个地铁网络的运行能力。
2. 提升安全性：地铁信号自动化控制系统可以实时监控列车的位置和速度，及时发出警示信号并采取控制措施。
它可以减少人为的操作失误和事故发生，保障乘客的安全。
3. 节能环保：地铁信号自动化控制系统可以根据列车的实际需求，灵活调整车辆的运行速度和停站时间，减少能源消耗。
同时，它也可以降低车辆之间的摩擦、噪音和排放，减少对环境的负面影响。
三、地铁信号自动化控制系统的发展方向随着科技的不断进步和应用领域的扩展，地铁信号自动化控制系统在未来有着广阔的发展前景。
以下是一些发展方向的展望：1. 人工智能技术的应用：随着人工智能技术的不断成熟，地铁信号自动化控制系统可以结合机器学习和大数据分析，实现更智能、自适应的列车调度和控制。

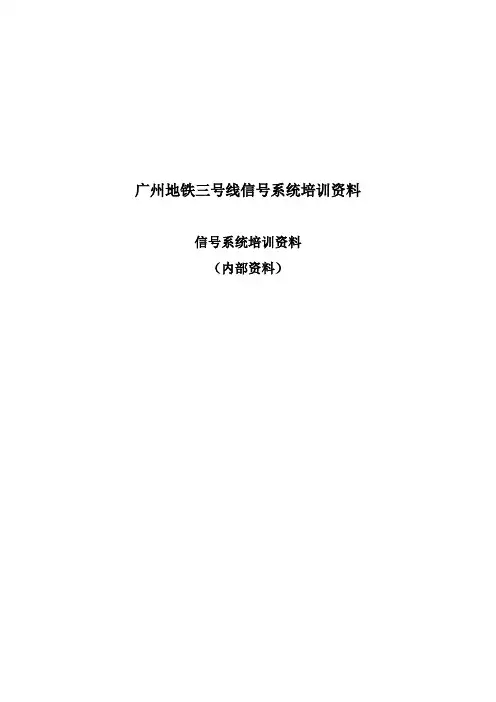

广州地铁三号线信号系统培训资料信号系统培训资料（内部资料）名目1. 参考文档 (3)2. System Architecture/系统结构 (3)2.1 System Management Centre (SMC) /系统治理中心（SMC） (8)2.2 Vehicle Control Centre (VCC) / 车辆操纵中心（VCC） (9)2.3 Vehicle On-board Controller (VOBC) / 车载操纵器（VOBC） (10)2.4 Station Controller Subsystem (STC) / 车站操纵器子系统（STC） (11)2.5 Inductive Loop Communications/感应环线通信 (11)3. 中央设备 (12)3.1 System Management Centre (SMC)/系统治理中心（SMC） (12)3.2 Vehicle Control Centre (VCC)/ 车辆操纵中心 (13)4. 轨旁设备 (13)5. 车载设备 (18)6. 测试的步骤及注意事项： (21)7. 附件 (21)1. 参考文档2. System Architecture/系统结构The ATC system is based on Alcatel’s SelTrac technology. The main subsystems of the ATC are shown in Figure 2 above.ATC系统基于Alcatel SelTrac技术。
ATC要紧的子系统如上图2显示。
The ATC system includes the following subsystems:ATC系统包括下列子系统：·The System Management Centre (SMC) 系统治理中心（SMC）；· A Vehicle Control Centre (VCC)车辆操纵中心（VCC）；·Station Controllers (STCs)车站操纵器（STC）；·Vehicle On-board Controllers (VOBCs) 车载操纵设备（VOBC）；·Inductive Loop Data Communications.感应环线数据通信I nduct i ve LoopGuangzhou Line 3 Seltrac S40 System Configuration (2 of 2)2.1 System Management Centre (SMC) /系统治理中心（SMC）The System Management Centre (SMC) is the overall management facility. It serves as the interface between the system and the Central Control Operators and provides the required ATS level automatic control and supervision functions. Its primary function is to provide information to the COs on the position and status of all tracked trains, and status of the field equipment within the ATC system.系统治理中心（SMC）包括全系统的治理设备。
