气藏生产动态分析系统软件介绍

PIPESIM软件教程（软件介绍、模型建立）目录前言 (1)1PIPESIM软件简介 (2)1.1PIPESIM软件 (2)1.2PIPESIM界面 (2)1.2.1启动/退出 (2)1.2.2开始页 (3)1.2.3物理模型组件 (5)1.2.4工作界面 (6)2建立物理模型 (7)2.1新建 (7)2.1.1操作步骤 (7)2.1.2新建文件 (7)2.2定义单位系统 (7)2.3选择流动相关式 (8)2.4流体模型建立 (9)2.5物理模型建立 (13)前言此次PIPESIM培训及练习，根据项目研究过程中应用到的PIPESIM软件地面管网相关基础功能及操作为基础，对PIPESIM应用软件进行简单的培训、练习以及探讨学习。

知识背景要求为顺利完成PIPESIM培训及练习，必须具备如下知识：☐熟悉Windows基础操作☐熟悉微软Office办公软件操作☐天然气相关知识课程学习目标通过如下PIPESIM相关培训及练习，将掌握如何运用PIPESIM软件进行建模、计算及分析。

☐PIPESIM软件相关知识☐管网模型建立案例☐管网模型模拟分析必备软硬件环境为顺利完成此次PIPESIM培训及练习，您需要准备如下软硬件环境：☐个人电脑☐Windows 64位操作系统☐安装PIPESIM 2017应用软件☐培训及练习相关资料11PIPESIM软件简介1.1PIPESIM软件PIPESIM软件是集油藏流入动态、单井分析与优化设计、地面管道/设备分析计算、井网/管网分析等为一体的综合分析模拟工具。

它可以模拟从油藏到地面处理站的整个生产系统。

PIPESIM最大的特点是系统的集成性和开放性，PIPESIM中的每一个模块都可以独立进行分析计算。

1.2PIPESIM界面1.2.1启动/退出☐鼠标停留至PIPESIM软件桌面快捷方式，双击/右键、打开，启动PIPESIM软件。

☐启动页面。

☐PIPESIM开始页。

☐单击上图/ 中×退出PIPESIM软件。

CMG 油气藏数值模拟软件简介该软件能完成油藏开发方案设计即开发方案概念设计、详细开发方案设计和开发方案调整等工作。

主要包括：储量计算、油气井产能评价、开发层系划分、井网形式、井距、生产史拟合及地质模型修正、开发指标预测、开发方案指标的优选。

软件包括以下功能模块：（1）地质建模：主要通过测井解释成果、地震解释成果、储层地质及实验分析构造气藏三维地质模型，建立油藏网格属性。

（2）组分模型（用于凝析气藏和稠油热采）（3）黑油模型（用于油藏和一般气藏模拟计算）（4）相态计算模块（5）后处理模块。

是一个考虑重力及毛细管力的三相黑油模拟软件,网络系统可采用直角坐标,径向坐标,变深度/变厚度坐标,在任何网络系统中.都可建立两维或三维模型.在处理气相的出现及消失情况时,程序采用了变量替换方法。

一些主要特征和功能为：（1）、自适应隐式方法& nbspIMEX可以在显示,全隐式以及自适应隐式三种方式下运行。

在大多数情况下,只有很少一部分网格需要采用全隐式求解,而大部分网格都可采用显式方法求解.自适应隐式方法正是适合于这种情况的解法,并且在井附近以及层状油藏的薄层中,开采时会产生高速流动的锥进问题,采用自适应隐式处理这类问题是很有效的。

采用自适应隐式选项可节省三分之一到一半的运行时间。

计算时可采用和全隐式方法同样大的时间步长.用户可以指定采用全隐式方法计算的网格，可根据用户确定的界限或矩阵转换临界值，动态地选择采用全隐式计算的网络网格。

（2）、双孔/双渗双孔隙度选项允许采用两种方法对基岩模型进行离散化处理，其中一种为嵌套格式，成为“多重内部作用连续域”(MINC)方法，另一种为层状格式，称作“子区域”方法。

双孔隙模型对裂缝油藏进行了理想化的近似处理，认为裂隙油藏由两部分组成：主要孔隙度和次要孔隙度，主要孔隙度(基岩)代表岩块中的微小粒间孔隙，次要孔隙度(裂缝)由裂缝，通道和溶洞组成。

双孔隙模型将油藏分为两个连续域，裂隙是流体流动的主要通道，只具有很小的储集性能；而基岩具有较低的流体传导能力，但具有较大的储存能力。

油气生产系统模拟与优化设计全面解决方案一、PIPESIM 主要功能介绍PIPESIM Suite是针对油气生产系统（油藏、井筒、地面集油管线和输油管道）的设计和分析模拟的世界公认的工程应用软件。

油藏、井筒和地面管网一体化模拟与优化设计软件由以下主要模块组成：PIPESIM―单井/单管生产模拟与节点分析PIPESIM-Net―油气田管网模拟分析HoSim―水平井及分支井计算模拟PIPESIM-GOAL―油田/区块生产最优化设计PIPESIM-FPT―油气田开发规划PIPESIM单井和管道设计和分析主要功能：1.流体黑油与组份模型PVT物性计算2.油气井IPR计算和产能预测3.压力温度剖面精确计算4.油井停喷压力预测5.油气井节点分析6.油气井系统分析a)系统入口压力对产量的关系b)系统出口压力对产量的关系c)系统产量对任意参数的变化关系7.油气井生产参数优化设计8.水平井产能计算9.油藏数值模拟数据表生成。

包括Eclipse、VIP、 PORES、COM4等格式10.井筒／管道内水化物生成预测11.流态计算预测12.完井参数分析设计13.注水井压力系统分析计算14.地面设备模拟。

地面设备可包括：分离器、压缩机、减压器、油嘴、泵、加热器和冷却器等。

PIPESIM主要特点：1.精确模拟多相流2.众多的多相流计算模型a)20种以上垂直管流模型b)15种以上水平管流模型c)提供摩擦和持液2个修正系数d)除提供Baker Jardine公司的多相流计算程序外，还提供Tulsa大学和Shell公司的多相流计算程序。

3.先进的PVT物性预测a)多种可组合选择的黑油模型流体物性计算方法b)多种可选状态方程的组份模型c)丰富可选的组份物质库d)用户可由实验数据拟合修正计算模型e)水化物预测和抑制剂对水化物形成的影响分析4.不同类型完井方式的多种产能计算方法5.多层生产的油气井IPR和产能计算6.准确的油嘴压差和温差计算7.丰富的功能设计8.图形用户界面提供了易于操作而功效强大的建模系统和数据输入系统，可以快速地建立研究模型并提供详细的设计模拟。

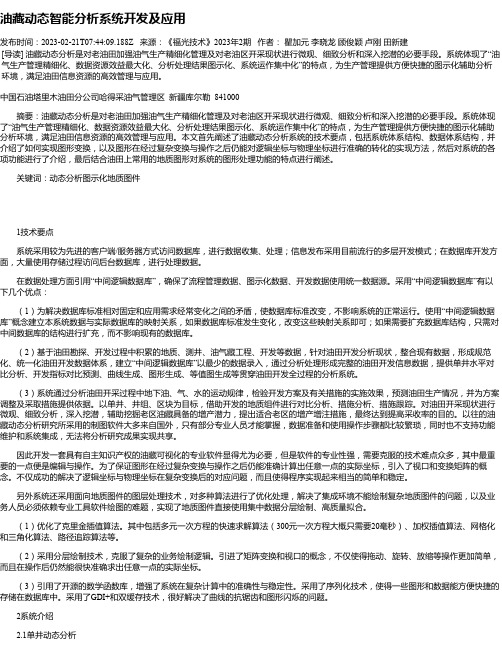

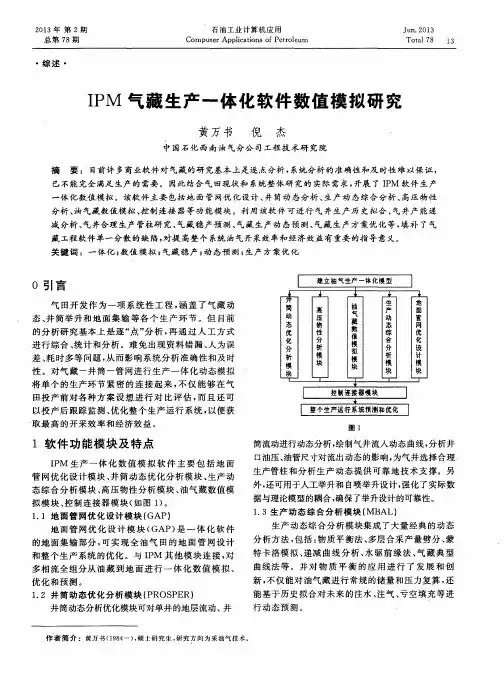

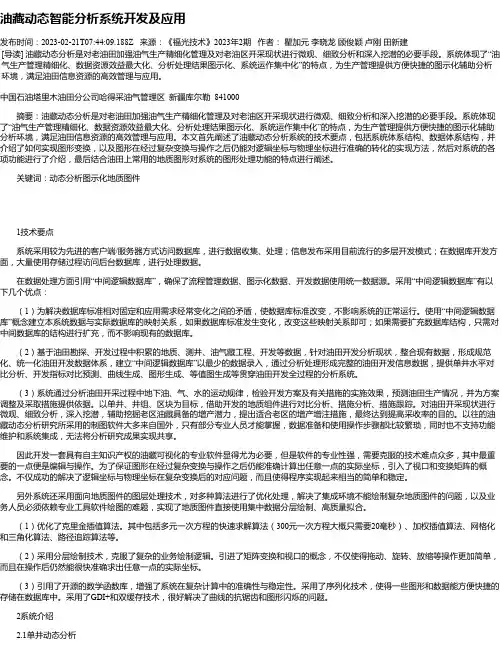

油藏动态智能分析系统开发及应用发布时间：2023-02-21T07:44:09.188Z 来源：《福光技术》2023年2期作者：瞿加元李晓龙顾俊颖卢刚田新建[导读] 油藏动态分析是对老油田加强油气生产精细化管理及对老油区开采现状进行微观、细致分析和深入挖潜的必要手段。

系统体现了“油气生产管理精细化、数据资源效益最大化、分析处理结果图示化、系统运作集中化”的特点，为生产管理提供方便快捷的图示化辅助分析环境，满足油田信息资源的高效管理与应用。

中国石油塔里木油田分公司哈得采油气管理区新疆库尔勒 841000摘要：油藏动态分析是对老油田加强油气生产精细化管理及对老油区开采现状进行微观、细致分析和深入挖潜的必要手段。

系统体现了“油气生产管理精细化、数据资源效益最大化、分析处理结果图示化、系统运作集中化”的特点，为生产管理提供方便快捷的图示化辅助分析环境，满足油田信息资源的高效管理与应用。

本文首先阐述了油藏动态分析系统的技术要点，包括系统体系结构、数据体系结构，并介绍了如何实现图形变换，以及图形在经过复杂变换与操作之后仍能对逻辑坐标与物理坐标进行准确的转化的实现方法，然后对系统的各项功能进行了介绍，最后结合油田上常用的地质图形对系统的图形处理功能的特点进行阐述。

关键词：动态分析图示化地质图件1技术要点系统采用较为先进的客户端/服务器方式访问数据库，进行数据收集、处理；信息发布采用目前流行的多层开发模式；在数据库开发方面，大量使用存储过程访问后台数据库，进行处理数据。

在数据处理方面引用“中间逻辑数据库”，确保了流程管理数据、图示化数据、开发数据使用统一数据源。

采用“中间逻辑数据库”有以下几个优点：（1）为解决数据库标准相对固定和应用需求经常变化之间的矛盾，使数据库标准改变，不影响系统的正常运行。

使用“中间逻辑数据库”概念建立本系统数据与实际数据库的映射关系，如果数据库标准发生变化，改变这些映射关系即可；如果需要扩充数据库结构，只需对中间数据库的结构进行扩充，而不影响现有的数据库。

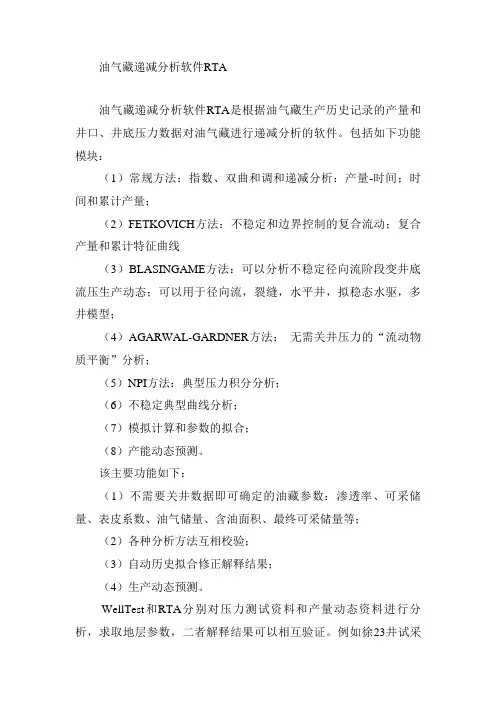

油气藏递减分析软件RTA
油气藏递减分析软件RTA是根据油气藏生产历史记录的产量和井口、井底压力数据对油气藏进行递减分析的软件。

包括如下功能模块：
（1）常规方法：指数、双曲和调和递减分析：产量-时间；时间和累计产量；
（2）FETKOVICH方法：不稳定和边界控制的复合流动；复合产量和累计特征曲线
（3）BLASINGAME方法：可以分析不稳定径向流阶段变井底流压生产动态；可以用于径向流，裂缝，水平井，拟稳态水驱，多井模型；
（4）AGARWAL-GARDNER方法：无需关井压力的“流动物质平衡”分析；
（5）NPI方法：典型压力积分分析；
（6）不稳定典型曲线分析；
（7）模拟计算和参数的拟合；
（8）产能动态预测。

该主要功能如下：
（1）不需要关井数据即可确定的油藏参数：渗透率、可采储量、表皮系数、油气储量、含油面积、最终可采储量等；
（2）各种分析方法互相校验；
（3）自动历史拟合修正解释结果；
（4）生产动态预测。

WellTest和RTA分别对压力测试资料和产量动态资料进行分析，求取地层参数，二者解释结果可以相互验证。

例如徐23井试采
数据经RTA中的Blasingame法拟合得到渗透率为12.071mD，表皮系数为-7.201；而徐23井试采压力数据经WellTest解释得到渗透率为13.1mD，表皮系数为-6.78。

二者基本一致，表明RTA的解释结果是可靠的。

图2 徐23井试采过程Blasingame法拟合图。

油藏描述、三维可视化、地震解释、属性分析、一体化1、 Discovery 2004版本 2004平台 Windows 98/2000/XP 微机版简介：Discovery--微机一体化油藏描述软件,是美国Landmark 公司在Windows环境下开发的产品，无论地质情况简单还是复杂，Discovery都将为您提供一整套非常有效的工具，把地质研究、地震解释、测井分析、开发生产动态管理集成到一个完整的解释系统中，形成微机一体化油藏描述平台,可以完成各类项目研究工作，Discovery是基于Windows的、方便研究人员桌面使用的一体化解释软件。

主要有：地震解释系统——用于评价、分析、管理已有的和潜在油气藏的构造和地层。

测井解释系统——多井测井曲线分析系统，用于评价、分析、管理和操作测井数据，确定油藏模型。

地质解释系统——包括绘图（GeoAtlas和LandNet）、网格制作和曲线制作（IsoMap）、矢量和光栅测井曲线的解释性剖面（X剖面）。

Landmark Discovery可解决地震构造解释、岩性油藏圈闭解释、测井分析解释、地质分析解释,同时也可解决综合油藏描述、圈闭研究、储量计算及综合评价。

Landmark Discovery与Landmark P2000结合可形成一整套从静态到动态到油藏开发方案及跟踪数模一整套贯穿油田勘探、开发及产能建设的方案，实现完整的勘探开发一体化工作流程。

2、 EarthVision版本5.1平台SUN 、SGI简介：EarthVision 是当今市场上用途广泛的三维地质建模及三维可视化软件系统。

可用于建立三维油藏构造格架模型、参数模型形成三维数据体。

其复杂断块的处理（正、逆断层）是世界一流的，其结果经过网格粗化后可直接给油藏数模软件进行数模，且具有很强的二维图形编辑功能和三维可视化功能，也可对三维盆地模拟的结果进行三维可视化显示，可将三维显示的图形任意放大和缩小、旋转和平移、并可在三维图形上切任意方向的剖面，加光照。

Oil Field Manager （OFM）——简洁、高效、可扩展的一体化油藏工程师桌面工作平台OFM油气藏产量监测和分析软件是集成数据管理和油气藏动静态分析于一体的生产管理平台。

OFM由一组高度集成的功能模块组成，每个功能模块都是针对油田生产管理涉及的内容，为开发技术人员量身制作的独立分析工具。

同时，各模块的联合使用又为一体化的精细生产管理(从基础数据、深入分析、寻找目标井到制定增产措施)提供统一的工作平台。

OFM独特的基于计算变量设计和提供的大量工程计算函数为深化数据加工和挖潜提供了广阔的空间。

方便的工作流管理和协调工作环境使工程师间的工作协调和知识管理得以快速实现。

灵活的数据接入和成果数据输出，极大降低要求工程师对数据库知识的了解和以及成果数据向其他第三方软件传递需要准备的时间。

(1)全面的可视化工具动态泡泡图，网格图，散点交绘图，连井剖面，测井曲线显示，井身结构显示和堆积产量图为设计工作流程中数据显示和计算变量显示提供支持。

方便灵活底图管理灵活的变量分析_产量非均质分类方便的不同层位产量显示_不同层位产量比较连井剖面分析产量监测（2）产量监测OFM可以轻松连接并使用所有可用的井、产量和测试数据。

通过优化连接到企业数据库，如Finder*数据管理系统和油田数据系统，则最新的产量数据就可用于日产量监测。

通过即时接入当前数据，工程师可以提前主动工作来消除滞后反应。

利用OFM工具进行产量监测，如：（4）预测分析通过一系列技术手段，可以进行历史产量数据走势分析和未来产量分析。

常规递减分析适用于具有大量历史产量数据的井。

对于仅有很少或没有产量数据的井，处于不稳定生产状态的井，裂缝井或水平井，OFM可以应用解析解预测技术进行单井和基于流体模型的储量预测。

可以与由ECLIPSE*油藏模拟软件生成的数值解预测相比较。

通过与PIPESIM*产量系统分析软件相连接，可以比较实际产量和理论产量。

多种预测方法剩余可采储量,累积产量,最终可采储量分析（5）气田分析OFM针对气田提供相关研究工具。

1、GOCAD软件总体介绍GOCAD（Geological Object Computer Aided Design）软件是一款功能强大的三维地质建模软件，在地质工程、地球物理勘探、矿业开发、石油工程、水利工程中有广泛的应用。

GOCAD软件的界面GOCAD软件具有强大的三维建模、可视化、地质解译和分析的功能。

它既可以进行表面建模，又可以进行实体建模；既可以设计空间几何对象，也可以表现空间属性分布。

并且，该软件的空间分析功能强大，信息表现方式灵活多样。

2、GOCAD联合体GOCAD研究联合体成立于1989年，该组织由致力于发展地质建模科学的高校和企业组成。

联合体的目标是开发出一整套适用于石油、气藏、矿山和环境工程领域的地质建模方案。

如今，GOCAD研究联合体已经形成旗下具有22家公司和87家高校的规模，这些都是油藏和气藏领域内将GOCAD作为勘探和生产主导产品性质的单位。

GOCAD技术研究联合体经过十多年的共同攻关，于1997年正式推出了采用独特专利技术的勘探开发一体化三维综合地质建模及虚拟现实技术软件---GOCAD！3、GOCAD软件综合建模技术特色要建模的地质目标，千姿百态，既要描述其几何形态，也要描述其所包含的地质属性特征。

但是无论多么复杂的地质体，归纳起来都可用点、线、面、体等四种类型的数据来描述。

基于这种观点，GOCAD中描述地质目标的数据定义有：•点集：描述离散数据；•线集：描述断层线、钻孔轨迹、测井曲线和河道等线状数据；•面集：描述层面、断面等面状数据；•体集：地震数据、遥感数据、地层网格、盐丘、封闭体等数据体。

3.1 GOCAD软件的对象GOCAD中的对象包括PointSet、Curve、Surface、Solid、Voxet、SGrid、Well、Group、Channel、2D-Grid、X-Section、Frame、Model3d等类型。

3.2 GOCAD软件中对象的属性GOCAD中不同类型对象包含的属性不同。
