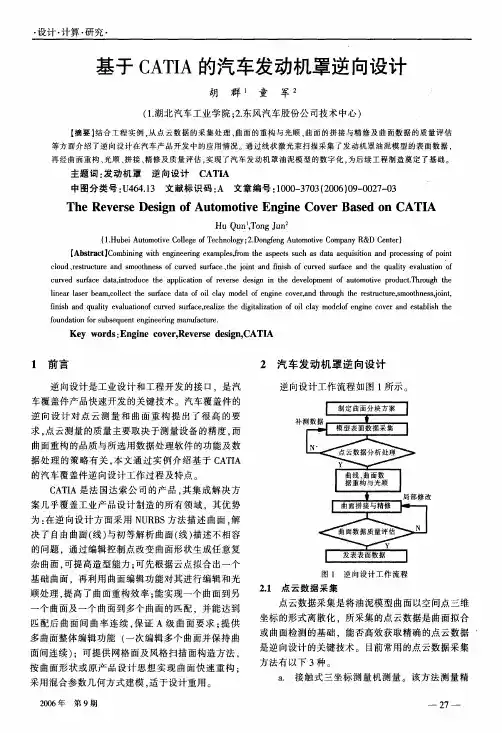

基于CATIA的汽车发动机罩逆向设计

catia逆向教程Catia逆向教程在Catia中进行逆向工程可以帮助我们对已有的物体进行数字化建模，并获得三维模型。

下面是针对Catia逆向工程的一些基本步骤：1. 导入扫描数据要开始逆向工程，我们需要导入扫描数据。

在Catia中，可以使用“导入”功能将扫描数据导入到软件中。

2. 创建网格模型在Catia中，我们可以使用导入的扫描数据创建网格模型。

通过“创建网格模型”命令，可以将扫描数据转换为三角面片网格。

3. 清理和优化网格一般来说，扫描数据可能会包含一些杂散的或不正确的数据。

我们可以使用Catia提供的工具，如“删除冗余顶点”和“网格修补”，来清理和优化网格。

4. 高度导入将网格模型导入到Catia中后，可以使用“高度导入”来重建模型的曲面。

通过将网格模型与参考几何体进行比较，Catia可以生成逼近原始物体形状的曲面模型。

5. 曲面修复导入的网格模型可能会有一些缺陷或不完整的部分。

我们可以使用Catia的“曲面修复”命令来修复这些问题。

6. 模型修改和优化完成曲面修复后，我们可以对模型进行修改和优化，以便得到最终的设计。

Catia提供了许多功能和工具，如“旋转”、“平移”和“缩放”，以帮助我们实现这些目标。

7. 导出模型最后，完成对模型的修改和优化后，可以将其导出为常见的文件格式，如STL或STEP，以便与其他软件和设备进行交互。

这是一个基本的Catia逆向教程，希望能对您有所帮助。

请记得在实践中灵活运用这些步骤，根据实际情况进行调整和优化。

END 纯手打！水平有限，时间有限，献丑！

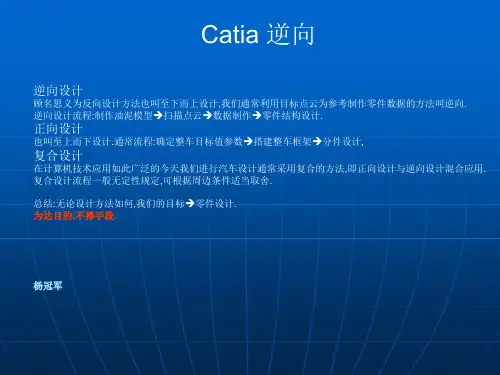

Catia 逆向
逆向设计
顾名思义为反向设计方法也叫至下而上设计,我们通常利用目标点云为参考制作零件数据的方法叫逆向. 逆向设计流程:制作油泥模型 扫描点云 数据制作 零件结构设计.
正向设计
也叫至上而下设计.通常流程:确定整车目标值参数 搭建整车框架 分件设计,
复合设计
在计算机技术应用如此广泛的今天我们进行汽车设计通常采用复合的方法,即正向设计与逆向设计混合应用. 复合设计流程一般无定性规定,可根据周边条件适当取舍. 总结:无论设计方法如何,我们的目标 为达目的,不择手段 不择手段. 为达目的 不择手段 零件设计.
整车点云
单件点云
将此点云复制粘贴到右边整车点云下。 将此点云复制粘贴到右边整车点云下。
之前的整车点云中有很多我们不必用的可以利用点云显示器进行筛选。此功能 仅为暂时隐藏局部点云。 激活所有隐藏部分 隐藏部分与显示部分跳转
筛选器（隐藏用不到的） 过滤器（按自己要求降低或增加点云密度） 裁减器（永久性剪掉点云不需要的部分）
以上功能是点云操作中经常用到的功能，大家可以多试下功能就能学会了。
利用筛选器筛选需要部分后利用点云对齐功能对齐点云（即将单件点云移到 整车点云位置上）有可能需要多次筛选隐藏掉多余部分。
单件点云
整车点云 经筛选后
移动点云 移动点云 点云匹配（单件点云根据相似点计算自动将目标点云拟合到另一点云）
1、点选移动点云 2、选择要移动的点云（单件点云） 3、点OK 4、点坐标系移动 5、在坐标系标记上拖拽方向控制，将单件点云大致与 整车点云匹配好。再点OK。
杨冠军
逆向设计方法
1.利用正常Catia 模块 1.利用正常Catia

此功能可将点云不平整的地方根据条件进行近似调整， 使点云便于逆向操作。
3、点云拟合分析 此功能通过计算可以 检查两个不同特征的 拟合程度及距离。 我们在逆向后所得曲 面上也经常用此功能 进行验证是否满足要 求。
以上是一些常用命令 多尝试就能学会。
根据不同类型的零件选择不同的逆向方法，此零件为吹塑成型，用此命令可将点云分割 并分别拟合曲面。
具体操作
1、导入点云
1、点导入 点云
2、点此寻 找硬盘上 点云文件
3、点 UPDATE 更新
4、APPLY 后OK确定。
具体操作
2、点云操作
通常有很多状况下点云是不在我们要的位置上的，因此我们需要将点云移动 到预定车身位置上,例如A0项目我们扫描了两个点云，一个是整车点云，一个 到预定车身位置上,例如A0项目我们扫描了两个点云，一个是整车点云，一个 是单件点云，整车点云由于有很多地方被遮挡单件有很多地方不能完全扫描， 我们将扫描下的单件点云移动到整车点云上，方便以后操作。
图中所示为软件 计算出的分模线 按OK后点云在分 模线处分成两部 分。我们可以隐 藏一部分，操作 另一部分。
POWER FIT的应用
根据零件大面的特征特性选择适当的操作方法，这里由于大面较规则，所以我们选择 POWER FIT来拟合此面，用筛选工具筛选零件局部数据，点选POWER FIT弹出如图 命令框，点选点云并选择init surface项选择参考面投影过去后就成型右图所示曲面。 另POWER FIT可直接但选简单点云直接拟合（即直接选择点云按OK确定）。
对于形状及特征不同的零件点云应采用不同的处理方式，如下图点云我们采用的是均匀 切割投影 然后绘制边界线 制作线架 POWER FIT拟合 的方式。

03 Catia自由曲面设计模块 介绍
Catia的自由曲面设计工具
Catia的自由曲面设计工具提供了强大的建模能力，可以创建复杂的曲面和形状，满 足各种设计需求。
该工具集成了多种建模技术，如曲线、曲面和实体建模，使得用户能够灵活地创建 和编辑自由曲面。
用户可以通过交互式界面轻松地调整曲面的形状和参数，实现高效的设计和修改。
曲面质量评估与优化
Catia提供了曲面质量评估工具，可以帮助用户检 查曲面的连续性、几何误差和其他质量指标。
通过分析曲面的质量，用户可以识别和解决潜在 的问题，提高曲面的准确性和美观度。
优化工具可以帮助用户改善曲面的形状、光顺性 和其他属性，提高设计效率和质量。
曲面数据的管理与导
Catia提供了强大的数据管理 功能，允许用户组织和存储曲 面数据，方便后续的编辑和引
Catia软件将进一步集成更 多的设计和分析工具，以 提供更全面的解决方案。
智能化
借助人工智能和机器学习 技术，Catia软件将实现智 能化的设计和优化，提高 设计效率和质量。
云化
Catia软件将加强与云计算 的结合，实现数据共享、 远程协作等功能，提升用 户体验和工作效率。
自由曲面设计的未来应用场景
Catia的自由曲面设计模块提供了多种曲线和曲面的创建、编 辑和分析工具，支持设计师进行复杂曲面造型和优化。同时 ，Catia还支持与其他CAD软件的集成，方便设计师进行数据 交换和协同工作。
02 自由曲面设计基础
曲面几何基础
曲面的定义
曲面是一组点在三维空间中的集合，这些点由连续的参数 曲线定义。曲面可以由一个或多个参数方程表示，其中参 数可以是二维平面上的一个点或角度。
编辑曲面
编辑曲面包括调整曲面的形状、修改曲面的参数方程、分割曲面等操作。 在Catia中，可以使用多种工具来编辑曲面，如移动、旋转、缩放等。
