应用能源技术　２０１０年第５期（总第１４９期）　

７５　ｔ／ｈ循环流化床锅炉的结构改进及优化设计　

王景奎　

（哈尔滨锅炉工程公司，黑龙江哈尔滨１５００４６）　

摘要：通过对７５　ｔ／ｈ循环流化床锅炉运行过程中出力不足和锅炉本体及钢结构晃动问题　的分析研究，重新进行了设计、计算，并对锅炉蒸发受热面进行调整，对锅炉的灰循环方式进行　改进。改进后锅炉的运行完全满足了设计要求，运行状况良好。　关键词：锅炉出力不足；结构改进；　中图分类号：ＴＫ２２９．８　文献标志码：Ｂ　文章编号：１００９—３２３０（２０１０）０５—００２６—０４　

Ｔｈｅ　Ｓｔｒｕｃｔｕｒｅ　Ｉｍｐｒｏｖｅｍｅｎｔ　ａｎｄ　Ｔｕｒｎｉｎｇ　Ｅｘｃｅｌｌｅｎｔ　

Ｄｅｓｉｇｎ　ｏｆ　ｔｈｅ　７５　ｔ／ｈ　ＣＦＢ　Ｂｏｉｌｅｒ　

ＷＡＮＧ　Ｊｉｎｇ—ｋｕｉ　（Ｈａｒｂｉｎ　Ｈａｇｕｏ　Ｂｏｉｌｅｒ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ　Ｃｏｍｐａｎｙ　Ｌｉｍｉｔｅｄ，Ｈａｒｂｉｎ　１５００４６，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｂｙ　ａｎａｌｙｚｉｎｇ　ａｎｄ　ｓｔｕｄｙｉｎｇ　ｔｈｅ　ｐｒｏｂｌｅｍｓ　ｏｆ　ｅｘｐｏ￣ｉｎｓｕｆｆｉｃｉｅｎｔ　ａｎｄ　ｒｏｃｋｉｎｇ　ｏｆ　ｔｈｅ　ｂｏｉｌｅｒ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ｉｎ　ｔｈｅ　ｏｐｅｒａｔｉｏｎ，ｔｈｅｎ　ｄｅｓｉｇｎｉｎｇ　ａｎｄ　ｃａｌｃｕｌａｔｉｎｇ　ｏｎｃｅ　ｍｏｒｅ，ａｎｄ　ａｄｊｕｓｔｉｎｇ　ａｎｄ　ｉｍｐｒｏｖｉｎｇ　ｆｏｒ　ｈｅａｔ　ａｒｅａｓ，ｂｏｄｙ　ｆｉｘｉｎｇ　ａｎｄ　ｓｔｒｕｃｔｕｒｅ　ｒｅｉｎｆｏｒｃｉｎｇ．Ｔｈｅ　ｒｅｓｕｌｔｓ　ｏｆ　ｎｅｗ　ｏｐｅｒａｔｉｏｎ　ｉｓ　ｓｕｉｔａｂｌｅ　ｆｏｒ　ｔｈｅ　ｄｅｓｉｇｎ　ｒｅｑｕｉｒｅｍｅｎｔｓ，Ｉｔｇ　ｇｏｏｄ　ｔｏ　ｃｉｒｃｕｌａｔｅ　ｃｏｎｄｉｔｉｏｎ．　Ｋｅｙ　ｗｏｒｄｓ：Ｔｈｅ　ｂｏｉｌｅｒ　Ｐｒｏｄｕｃｔｉｖｉｔｙ　ｓｈｏｒｔａｇｅ；Ｔｈｅ　ｓｔｒｕｃｔｕｒｅ　ｉｍｐｒｏｖｅｓ　

◇科技论坛◇　科技麓向导　２０１１年第０５期　

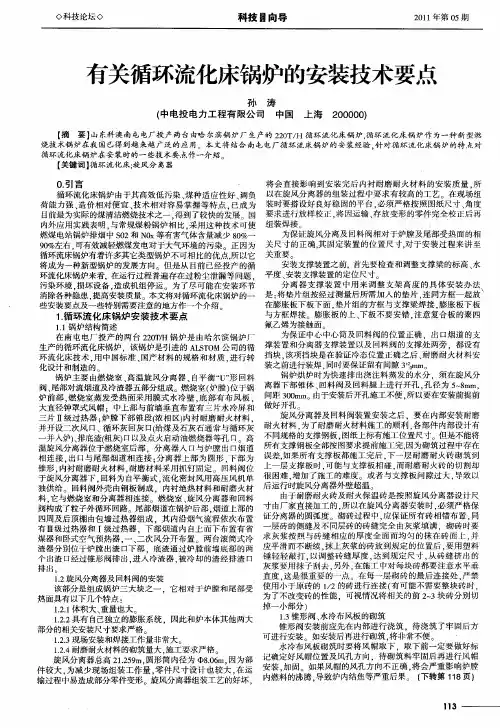

有关循环流化床锅炉的安装技术要点　

孙涛　

（中电投电力工程有限公司　中国　上海２０００００）　

【摘要】山东科澳南屯电厂投产两台由哈尔滨锅炉厂生产的２２０Ｔ／Ｈ循环流化床锅炉，循环流化床锅炉作为一种新型燃　

烧技术锅炉在我国已得到越来越广泛的应用。本文将结合南屯电厂循环流床锅炉的安装经验．针对循环流化床锅炉的特点对　

循环流化床锅炉在安装时的一些技术要点作一介绍。　

【关键词】循环流化床；旋风分离器　

０．引言　

循环流化床锅炉由于其高效低污染、煤种适应性好、调负　

荷能力强、造价相对便宜、技术相对容易掌握等特点．已成为　

目前最为实际的煤清洁燃烧技术之一，得到了较快的发展。国　

ｐｇ＃ｌ，应用实践表明，与常规煤粉锅炉相比，采用这种技术可使　

燃煤电站锅炉排烟中Ｓ０２和Ｎ０ｘ等有害气体含量减少８０％一　

９０％左右，可有效减轻燃煤发电对于大气环境的污染。正因为　

循环流床锅炉有着许多其它类型锅炉不可相比的优点　所以它　

将成为一种新型锅炉的发展方向。但是从目前已经投产的循　

环流化床锅炉来看，在运行过程普遍存在过粉尘泄漏等问题．　

污染环境，损坏设备，造成机组停运。为了尽可能在安装环节　

消除各种隐患，提高安装质量。本文将对循环流化床锅炉的一　

些安装要点及一些特别需要注意的地方作一个介绍　

１．循环流化床锅炉安装技术要点　

１．１锅炉结构简述　

在南屯电厂投产的两台２２０Ｔ／Ｈ锅炉是由哈尔滨锅炉厂　

生产的循环流化床锅炉．该锅炉是引进的ＡＬＳＴＯＭ公司的循　

环流化床技术，用中国标准、国产材料的规格和材质．进行转　

化设计和制造的　

锅炉主要由燃烧室、高温旋风分离器、自平衡“Ｕ”形回料　

阀、尾部对流烟道及冷渣器五部分组成。燃烧室（炉膛）位于锅　

炉前部，燃烧室蒸发受热面采用膜式水冷壁．底部有布风板，　

大直径钟罩式风帽：中上部与前墙垂直布置有三片水冷屏和　

三片Ⅱ级过热器：炉膛下部锥段（浓相区）内衬耐磨耐火材料，　

第１期　２０１０年１月　山西焦煤科技　Ｓｈａｎｘｉ　Ｃｏｋｉｎｇ　Ｃｏａｌ　Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ　ＮＯ．１　Ｊａｎ．２０１０　

・试验研究・　

ＤＧ３５－３．８２／１３型循环流化床防磨改进措施　

张朝晖①　（阳泉煤业集１ｔｌ有限责任公司发供电分公司）　

摘　要ＤＧ３５—３．８２／１３型鼓泡床锅炉改为循环流化床锅炉后，带来了磨损、炉膛负压不能维　

持等问题。本文针对磨损问题，利用磨损量与烟气流速间成３．６次方比例增长的机理，将流化床中心　

筒至锅炉尾部的烟道进行扩容，以增大烟气流通截面积来降低烟气流速，从而达到缓解烟气流经省煤　

器及烟道时对这些部位的磨损程度，同时还对烟道防磨材料进行改进，达到了降低磨损，提高流化床　

运行周期的目的。　关键词　循环流化床；烟气流速；旋风分离器；防磨；改进措施　

中图分类号：ＴＤ４０７文献标识码：Ａ文章编号：１６７２—０６５２（２０１０）０１—００４５—０３　

循环流化床燃烧作为一种高效、低污染洁净煤技　

术正逐步取代鼓泡床燃烧技术。为响应国家环保政　

策，阳泉煤业集团发供电分公司委托东方锅炉厂对原　

鼓泡床锅炉进行了循环流化床技术改造，主要对原鼓　

泡床锅炉尾部烟道及飞灰回燃装置进行改进，使锅炉　

的热效率和出力有了较大提高，并产生了较明显的经　

济效益，但锅炉改造后带来的磨损问题却成为影响安　

全稳定运行的隐患，尤其是省煤器和尾部烟道的磨　

损。　本方案主要解决改造后的循环流化床锅炉中心　

筒出口至省煤器连接烟道及二级省煤器蛇形管束的　磨损问题，通过增大烟气流通截面积来降低烟气流　

速，以达到缓解烟气流经部位的磨损程度的目的，即　

只对循环流化床锅炉中心筒出口至省煤器部分烟道　

及省煤器防磨措施进行改进。　

１磨损原因分析　

现有循环流化床锅炉设计粗灰分离回燃装置为　

两个对称旋风分离筒上排气结构，中心筒出口至省煤　

器烟道结构为双水平烟道，省煤器与空气预热器斜　

“Ｌ”形烟道连接，中心筒出口至省煤器烟道计算平均　

◇科技论坛◇　科技嚣向导　２０１１年第０５期　

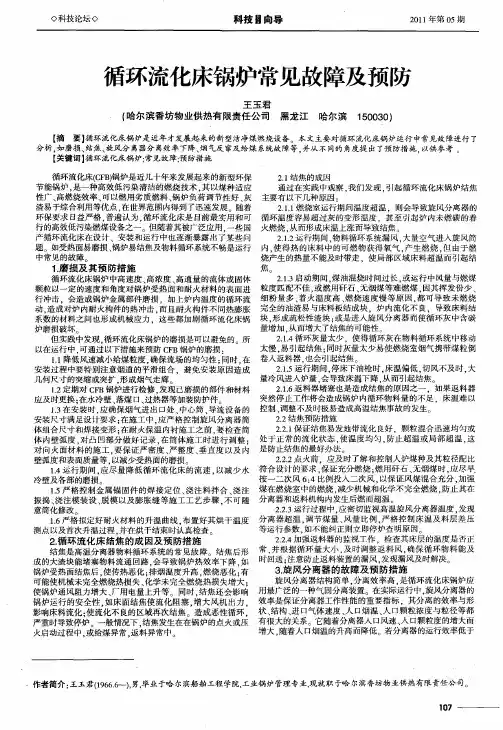

循环流化床锅炉常见故障及预防　

王玉君　

（哈尔滨香坊物业供热有限责任公司　黑龙江哈尔滨１　５００３０）　

【摘要】循环流化床锅炉是近年才发展起来的新型洁净煤燃烧设备。本文主要对循环流化床锅炉运行申常见故障进行了　

分析，如磨损、结焦、旋风分离器分离效率下降、烟气反窜及给煤系统故障等，并从不同的角度提出了预防措施，以供参考。　

【关键词】循环流化床锅炉；常见故障；预防措施　

循环流化床（ＣＦＢ）锅炉是近几十年来发展起来的新型环保　

节能锅炉，是一种高效低污染清洁的燃烧技术．其以煤种适应　性广、高燃烧效率、可以燃用劣质燃料、锅炉负荷调节性好、灰　

渣易于综合利用等优点，在世界范围内得到了迅速发展　随着　

环保要求日益严格，普遍认为，循环流化床是目前最实用和可　

行的高效低污染燃煤设备之一。但随着其被广泛应用．一些国　

产循环流化床在设计、安装和运行中也逐渐暴露出了某些问　

题。如受热面易磨损、锅炉易结焦及物料循环系统不畅是运行　

中常见的故障。　

１．磨损及其预防措施　

循环流化床锅炉中高速度、高浓度、高通量的流体或固体　

颗粒以一定的速度和角度对锅炉受热面和耐火材料的表面进　

行冲击，会造成锅炉金属部件磨损，加上炉内温度的循环流　

动，造成对炉内耐火构件的热冲击．而且耐火构件不同热膨胀　

系数的材料之间也形成机械应力．这些都加剧循环流化床锅　

炉磨损破坏。　

但实践中发现，循环流化床锅炉的磨损是可以避免的。所　

以在运行中，可通过以下措施来预防ＣＦＢ锅炉的磨损：　

１．１降低风速减小给煤粒度，确保流场的均匀性；同时．在　

安装过程中要特别注意烟道的平滑组合．避免安装原因造成　

几何尺寸的突缩或突扩．形成烟气走廊　

１．２定期对ＣＦＢ锅炉进行检修．发现已磨损的部件和材料　

应及时更换：在水冷壁、落煤口、过热器等加装防护件　

１．３在安装时，应确保烟气进出口处、中心筒、导流设备的　

安装尺寸满足设计要求：在施工中．应严格控制旋风分离器简
