固定连接的装配 优质课件

（2）螺纹连接的防松
a)对顶螺母防松 b)弹簧垫圈防松 c)开口销与槽形螺母 防松 d)圆螺母止动垫圈防松 e)六角螺母止动垫圈防松 f)串联钢丝防松 g)、h)冲点、点焊防松
键连接
一、松键连接
a)普通平键连接 b)导向平键连接 c）滑键连接
a) 导向平键
b) 滑键
半圆键连接
松键连接的装配技术要求：
装配钳工
——装配基础技能训练篇
项目一 装配固定连接
固定连接是装配中最基本的一种装配方法，常见 的固定连接种类有螺纹连接、键连接、销连接、过盈 连接和管道连接等。根据拆卸后零件是否被破坏，又 分为可拆卸的固定连接和不可拆卸的固定连接两类。 本项目主要介绍螺纹连接、键连接、销连接、过盈连 接和管道连接等的具体形式及应用。通过理论实践相 互融合的形式，使学生能够在生产过程中，根据产品 结构不同，选择合理的固定连接方法进行装配。
1)保证键与键槽的配合要求 2)键与键槽应具有较小的表面粗糙度。 3)键装入轴槽中应与槽底贴紧，键长方向与 轴槽长应有的间隙，键的顶面与轮毂槽之间 有的间隙。
键连接
二、紧键连接
a)普通楔键连接 b)钩头楔键连接
楔键连接原理图
切向键连接
楔键的上下两面是工作面，键的上表面和轮毂槽的底面均有的斜度， 键的两侧与键槽间有一定的间隙。装配时，将键打入而构成紧键连接， 靠过盈来传递转矩和承受单方向轴向力，但易使轴上零件与轴的配合产
销连接
二、销的装配
a)C形夹头压入圆柱销 b)手动压力机压入圆柱销
a)带外螺纹圆锥销 b)带内螺纹圆锥销 c)拔销器
圆锥销装配时，被连 接的两孔也应同时钻铰， 用试装法控制孔径，孔径 大小以圆锥销自由的插入 全长80%~85%左右为宜； 装配时用手锤敲入，销钉 头部应与被连接件表面齐 平或露出不超过倒角值。 应当注意，无论是圆柱销 还是圆锥销，往盲孔中装 配时，销上必须钻一通气 小孔或在侧面开一道微小 的通气小槽，供放气时使 用。

固定连接的装配工艺：
• 1、螺纹连接
• 2、键连接：松键、紧键、花键 • 3、销连接 • 4、过盈连接

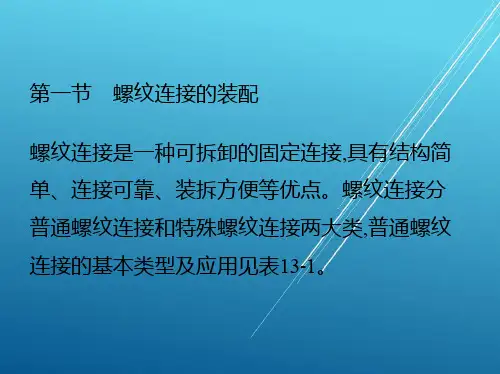

1、螺纹连接的装配工艺
• 它是一种可拆的固定连接，具有结构简单、 连接可靠、装拆方便迅速等特点，应用非 常普遍。螺栓、双头、螺钉、紧定螺钉。
1-1、螺纹连接的预紧和防松装置
• 1）拧紧力矩的确定 • 2）控制预紧力的方法：专用工具、测量螺 栓的伸长、扭角法。 • 3）防松装置：目的是连接可靠防止松动。 有两大类：附加摩擦力防松和机械方法防 松。
2、键连接的装配工艺
• 键，是用来连接轴和轴上零件，并使其周向固定 以传递扭矩的一种机械零件。如：齿轮、带轮、 联轴器等，它具有结构简单、工作可靠、装拆方 便等优点。可以分为松键连接、紧键连接、花键 连接三大类。 • 2-1 1、松键连接的装配 、松键连接的装配 • 所用的键有普通平键、半圆键、导向平键、滑键 等。其特点：是靠键的侧面来传递扭矩，只对轴 上零件作周向固定，而不能承受轴向力。如需轴 向固定，则需附加紧定螺钉或定位环等。 • 应用：其对中性好，在高速及精密的连接中应用 较多。
2-3、花键连接
• 1、特点是：轴的强度高，传递扭矩大，对中性及导向性 好，但制造成本高，在机床及汽车行业中应用较多。 • 2、分类：按工作方式分静连接花键及动连接花键。按齿 廓不同分为矩形、渐开线形及三角形等三种。矩形花键加 工方便，应用较广。 • 3、要素：键数、外径、内径、键宽。 • 4、定心方式：大径定心、小径定心、键侧定心三种方式， 以小径定心应用较广。 • 5、花键连接的装配要点： • (1）静连接花键：套件在轴上固定，过盈小的，过盈大的， 应将套件加热至80°~120°后，再进行装配。 （2）动连接花键：套件在轴上须自由滑动，无阻滞现 象，也不能太松，用手转动套件，应无明显的周向间隙。

一、过盈连接的装配技术要求
1)准确的过盈值。
图13-26 过盈连接
二、过盈连接的装配方法
1.圆柱面过盈连接的装配 圆柱面过盈连接依靠轴、孔的尺寸 差获得过盈,过盈量大小不同, 所采用的装配方法也不同。
图13-27 常用压入法和设备
2.圆锥面过盈连接的装配 圆锥面过盈连接的装配是利用轴和孔产生相对轴向位移互相压紧 而获得过盈连接的,常用的装配方法有如下两种。
图13-2 活扳手的使用方法
图13-3 测力扳手
2.双头螺柱的装配要点 1)保证双头螺柱与机体螺纹的配合有足够的紧固性,保证在装拆螺 母的过程中,无任何松动现象。
图13-4 螺栓伸长量的测量
图13-5 双头螺柱的紧固形式
3.拧紧双头螺柱的方法
(1)两个螺母拧紧 如图13-6a所示,将两个螺母相互锁紧在双头螺 柱上,然后扳动上面一个螺母,把双头螺柱拧入螺孔中。
图13-9 双螺母防松
图13-10 弹簧垫圈防松
图13-11 开口销与带槽螺母防松
图13-12 圆螺母止动垫圈防松
图13-13 六角螺母止动垫圈防松
图13-14 串联钢丝防松
第二节 键连接的装配
键是用来连接轴和轴上零件,用于周向固定以传 递转矩的一种机械零件。根据结构特点和用途 不同,可分为松键连接、紧键连接和花键连接三 大类。
图13-19 楔键连接
1.楔键连接的装配技术要求
1)楔键的斜度应与轮毂槽的斜度一致,否则套件会发生歪斜,同时 降低连接的强度。 2.楔键连接装配要点
装配楔键时,要用涂色法检查楔键上、下表面与键槽和轮毂槽的 接触情况,若发现接触不良,可用锉刀、刮刀修整键槽。
三、花键连接的装配
1.矩形花键(图13-20)的结构特点 (1)矩形花键的基本尺寸 包括键数、小径、大径及键宽等,如图1 3-21所示。

（3）开口销的装配 开口销由扁圆的钢条对合而成，属 于圆柱形销的一种。它的两腿长短不同， 以便于分开。如果螺母拧紧后须进行止动， 则可将开口销插进螺栓顶上预先开好的孔 内，将两腿扳开即可；如果螺母、螺栓均 有孔或槽，则必须旋正对准后方可装销。

（四）过盈连接 1、过盈连接的种类 （1）圆柱面过盈连接 特点：配合过盈值的大小，是由连接本身要求的 紧固程度所决定 （2）圆锥面过盈连接 特点：压合距离短，装拆方便，装拆时配合面不 易擦伤，可用于多次装拆的场合，但其配合面加 工较困难。
（3）花键连接的装配 花键连接的装配要求： ①装配前，认真检查零件的加工质量、尺寸、形 状位置偏差和表面粗糙度等均应符合图纸要求。 ②在轴和套件的端部均应倒棱。 ③矩形花键的配合，应满足装配要求。 ④花键装配时，不得修动定心表面。 ⑤动配合的连接，应保证精确的间隙，套件在花 键轴上应滑动自如，不得有阻滞现象，也不能过 松。摆动套件时，不应感到有明显的间隙。 ⑥过渡配合的连接允许有少量过盈，但不得过紧， 否则易拉伤配合表面；过盈较大时，可将套件加 热（80～120℃）后进行装配。
2．封闭环的最大极限尺寸 m n A 0 max Ai max Ai min (13-2) i1 i 1
式中A0max——封闭环最大极限尺寸，mm; Aimax——各增环最大极限尺寸，mm; Aimin——各减环最小极限尺寸，mm。 （封闭环的最大极限尺寸=所有增环的最大极限 尺寸之和―所有减环的最小极限尺寸之和）
②热胀配合法（红套法） 是利用金属材料热胀冷缩的物理特性， 在套与轴有一定过盈时，将套加热，使孔 胀大，然后将轴装入胀大的孔中，待冷却 后，轴与套孔就获得了传递轴向力、扭矩 或轴向力与扭矩同时作用的结合体。
