[学习]条形基础的平法识图

3、写出其平法标注：
1）两端各布置6根¢8间距200的箍筋，为四肢箍；中间 剩余部位按¢10间距250布置，为双肢箍。
2）两端向里，先布置4根¢10间距100的箍筋，为四肢 箍；再往里两侧各布置6根¢12间距150的箍筋，为双 肢箍；中间剩余部位按¢14间距200的箍筋，为四肢箍。
4、文字说明 B:4Φ20;T6Φ20 4/2 所表示的意思。
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋 ➢ 2、底部及顶部贯通纵筋
a）底部带架立筋时：
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
➢ 2、底部及顶部贯通纵筋
b）底部和顶部贯通纵筋的识读： 基础梁底部以字母“B”打头，顶部贯通纵筋以字
母“T”打头。
通纵筋、侧部钢筋。
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
➢ 1、箍筋
a）当具体设计采用一种箍筋间距时，仅需注写钢筋 级别、直径、间距与肢数（肢数写在括号内）； b）当具体设计采用两种或三种箍筋间距时， 先注写梁两端的第一种或第一、二种箍筋，并在前 面加注箍筋根数；再依次注写跨中部的第二种或第 三种箍筋（跨中部的不需加注箍筋根数）；不同箍 筋配置用“/”相分隔。
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（二）原位标注识图
➢ 在基础平面布置图上标注梁端非贯通筋和梁底贯通纵筋。 • ⑴ 当梁端（支座）区域的底部纵筋多于一排时，用斜线
“/”将各排纵筋自上而下分开。
• ⑵ 当同排纵筋有两种直径时，用加号“+”将两种直径的纵
筋相连。
• ⑶ 当梁中间支座两边的底部纵筋配置不同时，须在支座两

条形基础的平法识图案例
目录
CONTENTS
条形基础的平面注写案例 条形基础的截面注写案例
条形基础的平法识图案例
平面注写
条形基础 平法表示方法
截面注写
集中标注
原位标注 截面标注 列表注写
必注内容 选注内容
条形基础底板编号 （TJBj、TJBp）
截面竖向尺寸 （h1/h2）
配筋(B:、T:） 条形基础底板底面标高
必要的文字注解
条形基础的平面尺寸
16识图案例
平 面 注 写
条形基础的平法识图案例
列 表 注 写
条形基础的平法识图案例
列表注写：列表加截面示意图
条形基础的平法识图案例
条形基础的平法识图案例
截
截面标注：正投影图加平面图
面
标
注
条形基础的平法识图案例

建筑工程：用于建筑物的基础如住宅、办公楼、桥梁等 道路工程：用于道路的基础如高速公路、城市道路等 水利工程：用于水利设施的基础如大坝、水闸等 港口工程：用于港口设施的基础如码头、防波堤等
03
条形基础的平法识图方 法
平法识图的原理
平法识图是建筑施工图的一种表达 方式通过平面图、剖面图、立面图 等来表达建筑物的结构和构造。
平法识图的原理还包括通过平面图、 剖面图、立面图等来表达建筑物的 结构和构造使设计人员能够更直观 地理解和掌握建筑物的结构和构造。
添加标题
添加标题
添加标题
添加标题
平法识图的原理主要是通过平面图、 剖面图、立面图等来表达建筑物的 结构和构造使施工人员能够更直观 地理解和掌握建筑物的结构和构造。
平法识图的原理还包括通过平面图、 剖面图、立面图等来表达建筑物的 结构和构造使管理人员能够更直观 地理解和掌握建筑物的结构和构造。
基础梁：位于基础柱之间支 撑上部结构
基础柱：位于基础梁之间支 撑上部结构
基础板：位于基础柱和基础 梁之间支撑上部结构
平法识图：通过平面图、剖 面图和立面图等图纸了解柱 下条形基础的结构、尺寸和 材料等信息
05
条形基础平法识图的常 见问题及解决方案
问题一：如何判断基础类型的选择是否合理？
考虑建筑物的荷载大小和地基承载力
条形基础平法识图的步骤
确定条形基础的类型和尺寸 识别条形基础的钢筋布置 理解条形基础的构造细节 掌握条形基础的计算方法
条形基础平法识图的注意事项
识图时注意区分条形基础的类型如 独立基础、条形基础等。
注意识图时注意条形基础的钢筋配 置如钢筋的规格、数量、位置等。
添加标题
添加标题
添加标题

第四章 条形基础
第一节 条形基础平法识图 第二节 条形基础钢筋构造 第三节 条形基础钢筋计算
L
1
第一节 条形基础平法识图

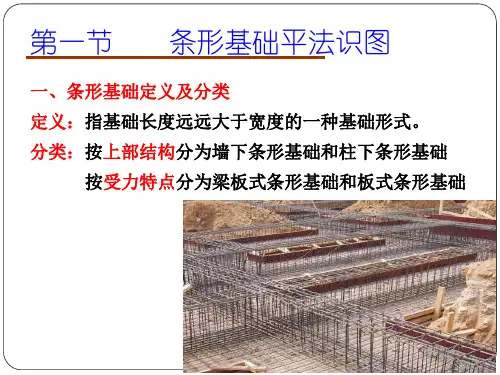

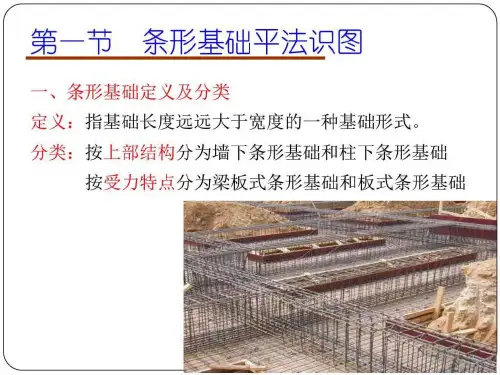

一、条形基础定义及分类
定义：指基础长度远远大于宽度的一种基础形式。 分类：按上部结构分为墙下条形基础和柱下条形基础
按受力特点分为梁板式条形基础和板式条形基础
第一节 条形基础平法识图
当为加腋梁时，用b×hYc1×c2表示。
第一节 条形基础平法识图
二、条形基础基础梁平法识图 思考： JL01(2A)、JL04(3)、JL05(2B)
各代表什么含义？ JL02(3B)
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋 基础梁的配筋有三项内容：箍筋、底部及顶部贯
• 架立筋 ：一般出现在梁的上部，由于梁多为下部受拉，
上部受压，所以上部钢筋较下部少，采用多肢箍筋时上部 无法固定，需加设钢筋与箍筋绑扎，架立筋不做受力考虑 ，例如，梁下部4根筋，上部2根筋，绑箍筋时上部要加两 根。
• 但有例外：基础梁
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋 ➢ 2、底部及顶部贯通纵筋
二、条形基础基础梁平法识图 （一）集中标注——配筋
➢ 2、底部及顶部贯通纵筋
a）底部带架立筋时：
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
➢ 2、底部及顶部贯通纵筋
b）底部和顶部贯通纵筋的识读： 基础梁底部以字母“B”打头，顶部贯通纵筋以字
母“T”打头。
如：B:4Φ25;T4Φ20 B:4Φ25;T6Φ20 4/2 B:4Φ25+(2Φ14);T4Φ20
