WinccVvbs读取多个变量归档数据到EXCEL修订稿

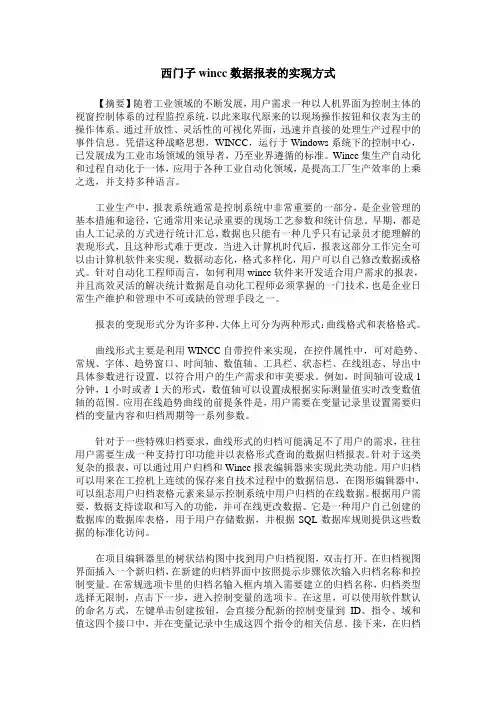

西门子wincc数据报表的实现方式

【摘要】随着工业领域的不断发展，用户需求一种以人机界面为控制主体的视窗控制体系的过程监控系统，以此来取代原来的以现场操作按钮和仪表为主的操作体系。通过开放性、灵活性的可视化界面，迅速并直接的处理生产过程中的事件信息。凭借这种战略思想，WINCC，运行于Windows系统下的控制中心，已发展成为工业市场领域的领导者，乃至业界遵循的标准。Wincc集生产自动化和过程自动化于一体，应用于各种工业自动化领域，是提高工厂生产效率的上乘之选，并支持多种语言。

工业生产中，报表系统通常是控制系统中非常重要的一部分，是企业管理的基本措施和途径，它通常用来记录重要的现场工艺参数和统计信息。早期，都是由人工记录的方式进行统计汇总，数据也只能有一种几乎只有记录员才能理解的表现形式，且这种形式难于更改。当进入计算机时代后，报表这部分工作完全可以由计算机软件来实现，数据动态化，格式多样化，用户可以自己修改数据或格式。针对自动化工程师而言，如何利用wincc软件来开发适合用户需求的报表，并且高效灵活的解决统计数据是自动化工程师必须掌握的一门技术，也是企业日常生产维护和管理中不可或缺的管理手段之一。

报表的变现形式分为许多种，大体上可分为两种形式：曲线格式和表格格式。

曲线形式主要是利用WINCC自带控件来实现，在控件属性中，可对趋势、常规、字体、趋势窗口、时间轴、数值轴、工具栏、状态栏、在线组态、导出中具体参数进行设置，以符合用户的生产需求和审美要求。例如，时间轴可设成1分钟，1小时或者1天的形式，数值轴可以设置成根据实际测量值实时改变数值轴的范围。应用在线趋势曲线的前提条件是，用户需要在变量记录里设置需要归档的变量内容和归档周期等一系列参数。

针对于一些特殊归档要求，曲线形式的归档可能满足不了用户的需求，往往用户需要生成一种支持打印功能并以表格形式查询的数据归档报表。针对于这类复杂的报表，可以通过用户归档和Wincc报表编辑器来实现此类功能。用户归档可以用来在工控机上连续的保存来自技术过程中的数据信息，在图形编辑器中，可以组态用户归档表格元素来显示控制系统中用户归档的在线数据。根据用户需要，数据支持读取和写入的功能，并可在线更改数据。它是一种用户自己创建的数据库的数据库表格，用于用户存储数据，并根据SQL数据库规则提供这些数据的标准化访问。

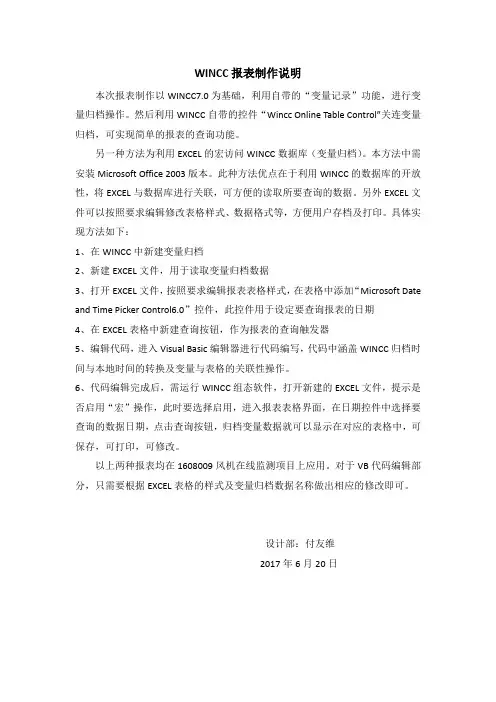

WINCC报表制作说明

本次报表制作以WINCC7.0为基础，利用自带的“变量记录”功能，进行变量归档操作。然后利用WINCC自带的控件“Wincc Online Table Control”关连变量归档，可实现简单的报表的查询功能。

另一种方法为利用EXCEL的宏访问WINCC数据库（变量归档）。本方法中需安装Microsoft Office 2003版本。此种方法优点在于利用WINCC的数据库的开放性，将EXCEL与数据库进行关联，可方便的读取所要查询的数据。另外EXCEL文件可以按照要求编辑修改表格样式、数据格式等，方便用户存档及打印。具体实现方法如下：

1、在WINCC中新建变量归档

2、新建EXCEL文件，用于读取变量归档数据

3、打开EXCEL文件，按照要求编辑报表表格样式，在表格中添加“Microsoft Date

and Time Picker Control6.0”控件，此控件用于设定要查询报表的日期

4、在EXCEL表格中新建查询按钮，作为报表的查询触发器

5、编辑代码，进入Visual Basic编辑器进行代码编写，代码中涵盖WINCC归档时间与本地时间的转换及变量与表格的关联性操作。

6、代码编辑完成后，需运行WINCC组态软件，打开新建的EXCEL文件，提示是否启用“宏”操作，此时要选择启用，进入报表表格界面，在日期控件中选择要查询的数据日期，点击查询按钮，归档变量数据就可以显示在对应的表格中，可保存，可打印，可修改。

以上两种报表均在1608009风机在线监测项目上应用。对于VB代码编辑部分，只需要根据EXCEL表格的样式及变量归档数据名称做出相应的修改即可。

设计部：付友维

2017年6月20日

WinCC变量导入导出的方法：

2010-10-22 08:48:27| 分类： 默认分类|字号 订阅

组态说明

WinCC 变量可以使用 Smart Tools “Variables Import/Export” (VarExim.exe) 软件工具和

“Configuration Tool” 软件工具进行导出和导入。这些软件工具作为标准 随 WinCC 一起提供。必须通过 WinCC 安装程序进行安装。有关这些工具的安装、使用方法及处理等详细信息，可以从 WinCC 信息系统(在线帮助)的“Smart Tools”路径中获得。

一 变量导出/导入(varexim.exe)

1．简要说明

该工具软件程序从打开的项目中将所有的链接、数据结构和变量导出到相应的 ASCII 文件里，然后，用户就可以将它们导入到另外一个项目中去。ASCII 格式方便用户在再次导入之前 用电子表格程序对这些链接、数据结构和变量进行处理。

“WinCC Data Manager (Tag Management)” 中的所有变量全部被导出。不能导出某个变量。在执行导入操作时，可以选择：

导入 (只向 WinCC 导入其中没有的变量)

导入覆盖 (导入文件中的所有变量全都导入到WinCC 中。)

2．变量再分配

不能进行变量在分配

说明：

不能将变量分配给另外的组或链接。如果要将变量(包括结构变量)分配给另一个链接或组，那么在导入数据之前，必须在 WinCC Explorer 里将该变量删除。导入后又重新创建这些变量。

警告！

在这种情况下，TagLogging，AlarmLogging 或TextLibrary 里任何当前引用均会丢失。

3.重命名变量

不能进行重命名变量

说明：

如果变量需要重命名，要求用新变量名通过变量导入来重新创建。使用旧名称的变量必须手动删除。

警告！

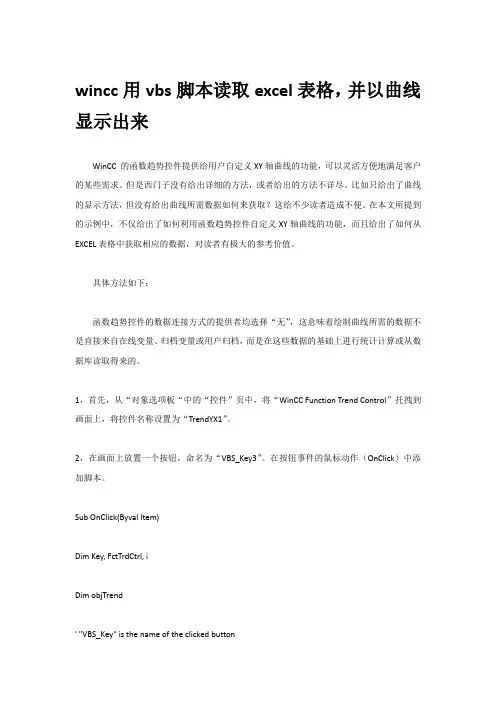

wincc用vbs脚本读取excel表格，并以曲线显示出来

WinCC 的函数趋势控件提供给用户自定义XY轴曲线的功能，可以灵活方便地满足客户的某些需求。但是西门子没有给出详细的方法，或者给出的方法不详尽。比如只给出了曲线的显示方法，但没有给出曲线所需数据如何来获取？这给不少读者造成不便。在本文所提到的示例中，不仅给出了如何利用函数趋势控件自定义XY轴曲线的功能，而且给出了如何从EXCEL表格中获取相应的数据，对读者有极大的参考价值。

具体方法如下：

函数趋势控件的数据连接方式的提供者均选择“无”，这意味着绘制曲线所需的数据不是直接来自在线变量、归档变量或用户归档，而是在这些数据的基础上进行统计计算或从数据库读取得来的。

1，首先，从“对象选项板“中的“控件”页中，将“WinCC Function Trend Control”托拽到画面上，将控件名称设置为“TrendYX1”。

2，在画面上放置一个按钮，命名为“VBS_Key3”。在按钮事件的鼠标动作（OnClick）中添加脚本。

Sub OnClick(Byval Item)

Dim Key, FctTrdCtrl, i

Dim objTrend

' "VBS_Key" is the name of the clicked button ' Disable operator control and force grafic output

Set Key = ScreenItems("VBS_Key3")

Key.Operation = vbFalse

'获取文件夹和文件名

Dim sFolder

sFolder = "c:\demo"

Dim fs, oFolder, oFiles, oSubFolders
