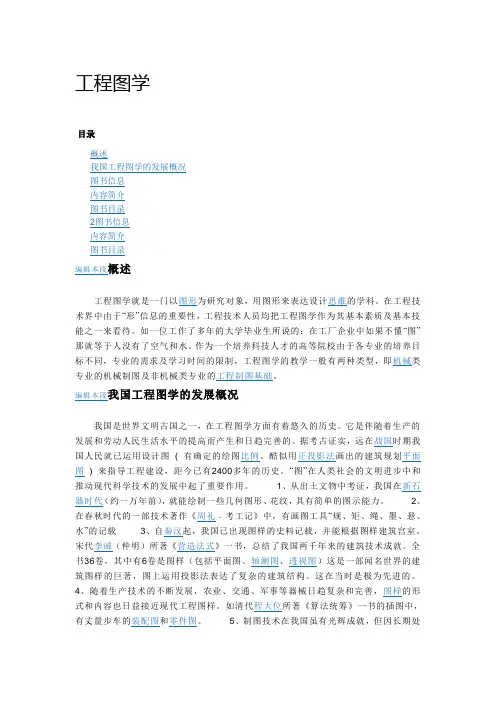

工程图学
目录
概述
我国工程图学的发展概况
图书信息
内容简介
图书目录
2图书信息
内容简介
图书目录
编辑本段概述
工程图学就是一门以图形为研究对象，用图形来表达设计思维的学科。在工程技术界中由于“形”信息的重要性，工程技术人员均把工程图学作为其基本素质及基本技能之一来看待。如一位工作了多年的大学毕业生所说的：在工厂企业中如果不懂“图”那就等于人没有了空气和水。作为一个培养科技人才的高等院校由于各专业的培养目标不同，专业的需求及学习时间的限制，工程图学的教学一般有两种类型，即机械类专业的机械制图及非机械类专业的工程制图基础。
编辑本段我国工程图学的发展概况
我国是世界文明古国之一，在工程图学方面有着悠久的历史。它是伴随着生产的发展和劳动人民生活水平的提高而产生和日趋完善的。据考古证实，远在战国时期我国人民就已运用设计图 ( 有确定的绘图比例、酷似用正投影法画出的建筑规划平面图 ) 来指导工程建设，距今已有2400多年的历史。“图”在人类社会的文明进步中和推动现代科学技术的发展中起了重要作用。 1、从出土文物中考证，我国在新石器时代（约一万年前），就能绘制一些几何图形、花纹，具有简单的图示能力。 2、在春秋时代的一部技术著作《周礼﹒考工记》中，有画图工具“规、矩、绳、墨、悬、水”的记载 3、自秦汉起，我国已出现图样的史料记载，并能根据图样建筑宫室。宋代李诫（仲明）所著《营造法式》一书，总结了我国两千年来的建筑技术成就。全书36卷，其中有6卷是图样（包括平面图、轴测图、透视图）这是一部闻名世界的建筑图样的巨著，图上运用投影法表达了复杂的建筑结构。这在当时是极为先进的。
4、随着生产技术的不断发展，农业、交通、军事等器械日趋复杂和完善，图样的形式和内容也日益接近现代工程图样。如清代程大位所著《算法统筹》一书的插图中，有丈量步车的装配图和零件图。 5、制图技术在我国虽有光辉成就，但因长期处于封建制度的统治，在理论上缺乏完整的系统的总结。新中国成立前的近百年，又处于半封建半殖民地的状态，致使工程图学停滞不前。 6、新中国成立后，在中国共产党的领导下，工农业生产得到了很快的恢复和发展，建立了自己的工业体系，结束了旧中国遗留下的混乱局面，为我国的科学技术和文化教育事业开辟了广阔的前景，工程图学得到了前所未有的发展。1956年原机械工业部颁布了第一个部颁标准《机械制图》，1959年国家科学技术委员会颁布了第一个国家标准《机械制图》，随后又颁布了国家标准《建筑制图》，使全国工程图样标准得到了统一，标志着我国工程图学进入了一个崭新的阶段。 7、随着科学技术的发展和工业水平的提高，技术规定不断修改和完善，先后于1970年、1974年、1984年、1993年修订了国家标准《机械制图》。并颁布了一系列《技术制图》与《机械制图》新标准。截止到2003年底，1985年实施的四类17项《机械制图》国家标准中已有14项被修改替代。此外，在改进制图工具和图样复制方法、研究图学理论和编写出版图学教材等方面都取得了可喜的成绩。 8、20世纪40年代，世界上第一台计算机问世后，计算机技术以惊人的速度发展。我国从1967年开始计算机绘图的研制工作，计算机绘图技术已在很多部门用于生产、设计、科研和管理工作。特别是近年来，一系列绘图软件的不断研制成功，给计算机绘图提供了极大的方便，计算机绘图技术日益普及。深信，随着我国改革开放的不断推进，工程图学定能在更加广泛的领域得到更大更迅速的发展。
1

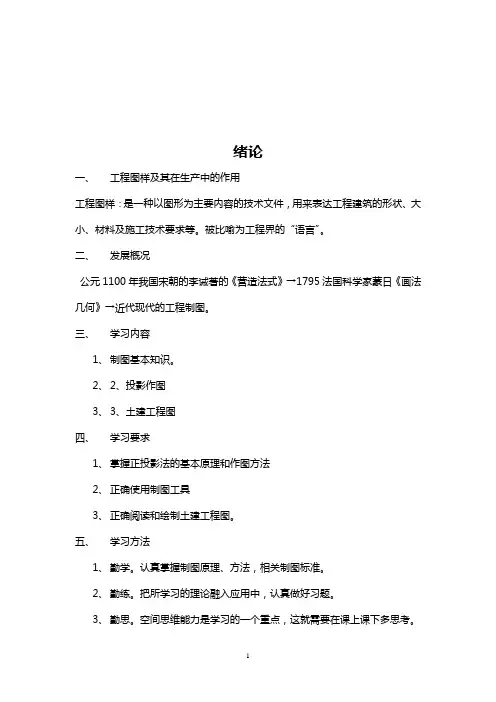

绪论
一、 工程图样及其在生产中的作用
工程图样：是一种以图形为主要内容的技术文件，用来表达工程建筑的形状、大小、材料及施工技术要求等。被比喻为工程界的“语言”。
二、 发展概况
公元1100年我国宋朝的李诫著的《营造法式》→1795法国科学家蒙日《画法几何》→近代现代的工程制图。
三、 学习内容
1、制图基本知识。
2、2、投影作图
3、3、土建工程图
四、 学习要求
1、掌握正投影法的基本原理和作图方法
2、正确使用制图工具
3、正确阅读和绘制土建工程图。
五、 学习方法
1、勤学。认真掌握制图原理、方法，相关制图标准。
2、勤练。把所学习的理论融入应用中，认真做好习题。
3、勤思。空间思维能力是学习的一个重点，这就需要在课上课下多思考。 2
第一篇制图基本知识
第一章制图工具和用品
1-1-1制图工具
一、图板铺放图纸用。
二、丁字尺
用于画水平线和与三角板配合画线。使用时，必须保证尺头与图板左边缘或者三角板边缘贴紧。
三、三角板
用于画直线、做平行线或者是垂直平分线。使用时，必须保证三角板于三角板之间、三角板与丁字尺之间靠紧。
四、曲线板
画非圆曲线
五、圆规与分规
圆规用于画圆或者是圆弧线。分规用于量取或等分线段。
3
1-1-2制图用品
一、图纸和透明胶带
图纸分为绘图纸和描图纸；胶带用于固定图纸。
二、绘图铅笔
B表示软，H表示硬。笔芯用砂纸磨成。绘图过程中要经常修磨笔芯，以保证图线质量。
三、绘图其他用品
针管笔，橡皮，擦图片。
1-1-2制图程序和注意事项
一、准备工作
1、绘图时候光线应从左前方照射，并充足柔和。桌子等高度适合绘图。
2、准备好制图工具并擦拭干净。
3、贴好图纸。
二、画底稿。
1、用较细铅笔绘制图样，要轻细，尺寸准确。
2、检查底稿，修改错误，擦去错误和辅助线，注意不要使图纸起毛。
三、图线加深
1、根据需要，将图线画成墨线或铅笔描深。
承重墙的作用是分隔作用。
A. 正确
B. 错误
正确
正确答案：B
学生答案：B
2.
建筑平面图主要反映物的（ ）、墙、柱的位置、门窗的类型以及位置等。
A. 平面形状
B. 面积
正确
正确答案：A
学生答案：A
3.
基础结构施工图主要是表示建筑物在相对标高正负0.000以下基础结构的图样。
A. 正确
B. 错误
正确
正确答案：A
学生答案：A
4.
办公类建筑包含科研建筑。 A. 正确
B. 错误
错误
正确答案：B
学生答案：A
5.
如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取（）。
A. 1000
B. 50
C. 100
D. 20
正确
正确答案：B
学生答案：B
6.
比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是（）。
A. 可画直线
B. 与计算器的作用类似
C. 查找换算系数 D. 按比例进行尺寸度量
正确
正确答案：D
学生答案：D
7.
在1：200的尺面上，每一小格代表（），一大格代表（）。
A. 0.20m，10mm
B. 0.2m，1m
C. 20mm，1m
正确
正确答案：B
学生答案：B
8.
轴测投影的轴间角均为120°，作图时轴向缩短系数均取1，则为（）。
A. 正等测
B. 水平斜二测
C. 正面斜二测
D. 正二测
错误
正确答案：A
学生答案：B 9.
在正投影图的展开图中，A点的水平投影a和正a’的连线必定（ ）于相应的投影轴。
A. 平行
B. 垂直
C. 倾斜
D. 投影
正确
正确答案：B
学生答案：B
10.
在正投影图的展开图中，A点的水平投影a和正a’的连线必定（ ）于相应的投影轴。
A. 投影
B. 垂直
C. 倾斜
D. 平行
正确
正确答案：B
学生答案：B 11.
已知点M坐标（10，20，10），点N坐标（10，20，0），则以下描述M、N两点相对位置关系的说法哪一种是正确的？（）
1第三章力系的平衡
§3–1 平面力系的平衡方程
§3–2 空间力系的平衡方程
§3–3 物体系统的平衡方程
§3–4 静定与静不定的基本概念§3-1 平面力系的平衡方程
由于=0 为力平衡
MO=0 为力偶也平衡
所以平面任意力系平衡的充要条件为：
力系的主矢FR和主矩MO 都等于零，即：
0)()(22YXFR0)(iOOFm
M1、平面任意力系的平衡方程
RF
0X
0)(iAFm
0)(iBFm
②二矩式
条件：x 轴不AB连线
0)(iAFm
0)(iBFm
0)(iCFm
③三矩式
条件：A,B,C不在同一直线上
上式有三个独立方程，只能求出三个未知数。0X
0Y
0)(iOFm
①一矩式
①平面汇交力系0xF
0y
F2、平面特殊力系的平衡方程
②平面力偶系0M
③平面平行力系0yF
0)(FM
O0)(FM
B0)(FMA
AB不x 轴
[例] 已知：P, a, 求：A、B两点的支座反力？
解：①选AB梁研究
②画受力图（以后注明
解除约束，可把支反
力直接画在整体结构
的原图上）
0)(
iAFm由32 ,032PNaNaPBB
0X0AX
0Y3 ,0PYPNYABB解除约束
0,0AXX由
022; 0)(
aPmaaqaRFm
BA
0Y0PqaRYBA
)kN(122028.01628.02022PamqaRB
)kN(24128.02020BARqaPY[例] 已知：P=20kN, m=16kN·m, q=20kN/m, a=0.8m求：A、B的支反力。
解：研究AB梁
解得：
[例]已知：塔式起重机P=700kN,
W=200kN (最大起重量)，尺寸如
图。求：①保证满载和空载时不
致翻倒，平衡块Q=？②当
Q=180kN时，求满载时轨道A、B
给起重机轮子的反力？0)(
F
mB0)22()212(2)26(ANWPQ
