12864使用说明一、串/并接口1.1 串口接口管脚信号*注释1：如在实际应用中仅使用并口通讯模式，可将PSB 接固定高电平。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK 用焊锡短接。
1.2 并行接口管脚信号*注释1：如在实际应用中仅使用并口通讯模式，可将PSB 接固定高电平。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK 用焊锡短接。
二、模块主要硬件构成说明控制器接口信号说明：2.1、RS，R/W的配合选择决定控制界面的4种模式：2.2、E信号●忙标志BFBF 标志提供内部工作情况.BF=1 表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0 时, 模块为准备状态,随时可接受外部指令和数据.利用STATUS RD 指令,可以将BF 读到DB7 总线,从而检验模块之工作状态.●字型产生ROM（CGROM）字型产生ROM（CGROM）提供8192 个此触发器是用于模块屏幕显示开和关的控制。
DFF=1 为开显示（DISPLAY ON),DDRAM 的内容就显示在屏幕上，DFF=0 为关显示（DISPLAY OFF)。
DFF 的状态是指令DISPLAY ON/OFF 和RST 信号控制的。
●显示数据RAM（DDRAM）模块内部显示数据 RAM 提供 64×2 个位元组的空间，最多可控制 4 行 16 字（64 个字）的中文字型显示，当写入显示数据 RAM 时，可分别显示 CGROM 与CGRAM 的字型；此模块可显示三种字型，分别是半角英、数字型(16*8)、CGRAM 字型及 CGROM 的中文字型。
三种字型的选择，由在 DDRAM 中写入的编码选择，在0000H—0006H 的编码中（其代码分别是0000、0002、0004、0006 共4 个）将选择 CGRAM 的自定义字型，02H—7FH 的编码中将选择半角英数字的字型，至于A1 以上的编码将自动的结合下一个位元组，组成两个位元组的编码形成中文字型的编码BIG5（A140—D75F），GB（A1A0-F7FFH）。
12864LCD液晶显示屏中文资料一、概述带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
二、基本特性（1）低电源电压（VDD:+3.0--+5.5V）（2）显示分辨率:128×64点（3）内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)（4）内置 128个16×8点阵字符（5）2MHZ时钟频率（6）显示方式：STN、半透、正显（7）驱动方式：1/32DUTY，1/5BIAS（8）视角方向：6点（9）背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10（10）通讯方式：串行、并口可选（11）内置DC-DC转换电路，无需外加负压（12）无需片选信号，简化软件设计（13）工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
控制器接口信号说明：1、RS，R/W的配合选择决定控制界面的4种模式：2、E信号● 忙标志:BF BF标志提供内部工作情况.BF=1表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0时,模块为准备状态,随时可接受外部指令和数据.利用STATUS RD 指令,可以将BF读到DB7总线,从而检验模块之工作状态.● 字型产生ROM（CGROM）字型产生ROM（CGROM）提供8192个此触发器是用于模块屏幕显示开和关的控制。

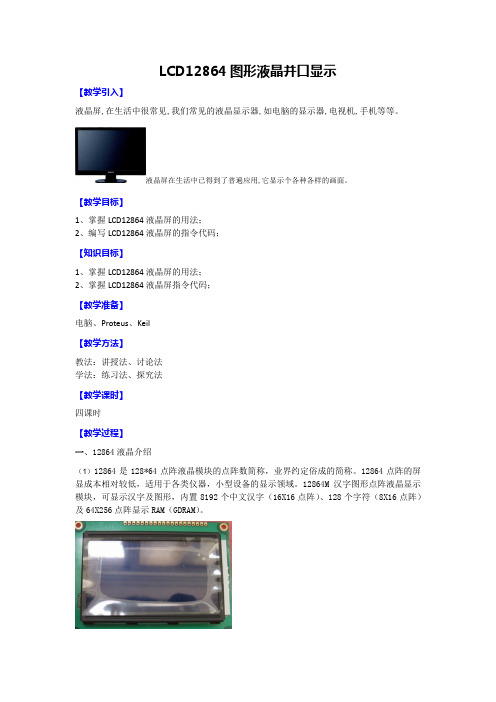

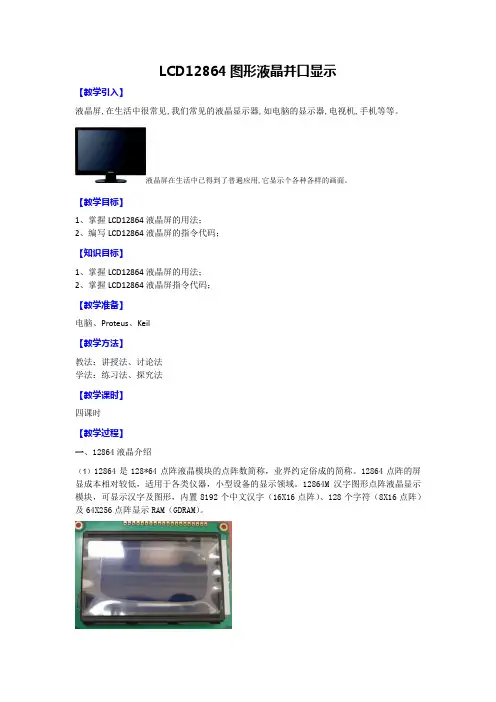

LCD12864图形液晶并口显示【教学引入】液晶屏,在生活中很常见,我们常见的液晶显示器,如电脑的显示器,电视机,手机等等。
液晶屏在生活中已得到了普遍应用,它显示个各种各样的画面。
【教学目标】1、掌握LCD12864液晶屏的用法；2、编写LCD12864液晶屏的指令代码；【知识目标】1、掌握LCD12864液晶屏的用法；2、掌握LCD12864液晶屏指令代码；【教学准备】电脑、Proteus、Keil【教学方法】教法：讲授法、讨论法学法：练习法、探究法【教学课时】四课时【教学过程】一、12864液晶介绍（1）12864是128*64点阵液晶模块的点阵数简称，业界约定俗成的简称。
12864点阵的屏显成本相对较低，适用于各类仪器，小型设备的显示领域。
12864M汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
12864引脚说明查阅“12864M.PDF”12864M液晶显示模块技术手册——四、用户指令集1、指令表1：（RE=0：基本指令表），如下图，讲解了12864的基本指令集和扩充指令集。
当模块在接受指令前，微处理器必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0。
“RE”为基本指令集与扩充指令集的选择控制位元，往后的指令集将维持在最后的状态。
当选择G=0 ：绘图显示OFF，汉字显示的时，12864屏只能显示8X4=32个汉字，下面是汉字显示的坐标二、12864液晶屏驱动电路原件名称所属类（Category) 所属子类（Sub-category)AT89C52 Microprocessor ICs 8051 FamilyPOT-HG Resistors VariableRESPACK-8 Resistors Resistor PacksLCD12864A 自制-AT89C52的P0口连接12864的并行数据口，RP1为P0口的上拉排阻。
12864LCD液晶显示屏一、概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口管脚名称电平管脚功能描述管脚号1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整RS=“H”,表示DB7——DB0为4 RS(CS）H/L显示数据RS=“L”,表示DB7——DB0为显示指令数据5 R/W(SID) H/L R/W=“H”,E=“H”,数据被读到DB7——DB0R/W=“L”,E=“H→L”,DB7——DB0的数据被写到IR 或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线8 DB1 H/L 三态数据线9 DB2 H/L 三态数据线10 DB3 H/L 三态数据线11 DB4 H/L 三态数据线12 DB5 H/L 三态数据线13 DB6 H/L 三态数据线14 DB7 H/L 三态数据线15 PSB H/LH：8位或4位并口方式，L：串口方式（见注释1）16 NC - 空脚17 /RESET H/L 复位端，低电平有效（见注释2）18 VOUT - LCD驱动电压输出端19 A VDD 背光源正端（+5V）（见注释3）20 K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。

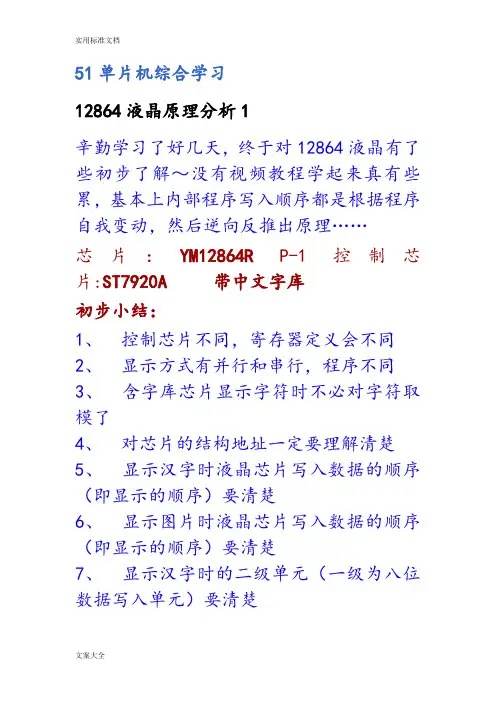

51单片机综合学习12864液晶原理分析1辛勤学习了好几天，终于对12864液晶有了些初步了解～没有视频教程学起来真有些累，基本上内部程序写入顺序都是根据程序自我变动，然后逆向反推出原理……芯片：YM12864R P-1 控制芯片:ST7920A 带中文字库初步小结：1、控制芯片不同，寄存器定义会不同2、显示方式有并行和串行，程序不同3、含字库芯片显示字符时不必对字符取模了4、对芯片的结构地址一定要理解清楚5、显示汉字时液晶芯片写入数据的顺序（即显示的顺序）要清楚6、显示图片时液晶芯片写入数据的顺序（即显示的顺序）要清楚7、显示汉字时的二级单元（一级为八位数据写入单元）要清楚8、显示图片时的二级单元（一级为八位数据写入单元）要清楚12864点阵液晶显示模块（LCM）就是由128*64个液晶显示点组成的一个128列*64行的阵列。
每个显示点对应一位二进制数，1表示亮，0表示灭。
存储这些点阵信息的RAM称为显示数据存储器。
要显示某个图形或汉字就是将相应的点阵信息写入到相应的存储单元中。
图形或汉字的点阵信息由自己设计，问题的关键就是显示点在液晶屏上的位置（行和列）与其在存储器中的地址之间的关系。
由于多数液晶显示模块的驱动电路是由一片行驱动器和两片列驱动器构成，所以12864液晶屏实际上是由左右两块独立的64*64液晶屏拼接而成，每半屏有一个512*8 bits显示数据RAM。
左右半屏驱动电路及存储器分别由片选信号CS1和CS2选择。
显示点在64*64液晶屏上的位置由行号（line,0~63）与列号（column,0~63）确定。
512*8 bits RAM中某个存储单元的地址由页地址（Xpage,0~7）和列地址（Yaddress,0~63）确定。
每个存储单元存储8个液晶点的显示信息。
为了使液晶点位置信息与存储地址的对应关系更直观关，将64*64液晶屏从上至下8等分为8个显示块，每块包括8行*64列个点阵。
引用12864液晶原理分析3他山之石2010-07-21 20:52:05 阅读7 评论0 字号：大中小小峰的12864液晶原理分析3一、ST7920控制IC的LCD12864实现反白显示从使用手册上可知，扩展指令里的0x03+行号即可实现反白对应行。
但是ST7920 控制器的128×64 点阵液晶其实原理上等同256×32 点阵，第三行对应的DDRAM 地址紧接第一行；第四行对应的DDRAM 地址紧接第二行。
所以128×64 点阵的液晶执行反白功能时实用意义不大，因为用户对第一行执行反白显示操作时，第三行必然也反白显示；第二行反白，第四行也必然反白。
其实还是有办法做到单行反白的，解决方法就是混用图形显示和字符显示。
其理论支持在于：在ST7920中，字符显示的DDRAM和图形的GDRAM是相互独立的，而最后显示到液晶上的结果，是两个RAM中数据的异或。
具体来说：假如某个点上，绘图RAM的没有绘图（数据为0），而字符RAM上有点阵（数据为1），那么异或的结果就是1，也就是说正常显示字符；当字符上RAM没有点阵的时候，异或的结果是0，自然也就不显示了。
假如该点上绘图RAM绘图了（数据为1），当字符RAM上有点阵（数据为1时），异或的结果为0，效果就是反白显示；如果字符RAM没有点阵（数据为0时），异或结果为1，效果就是显示绘图的背景。
所以，如果要在某个地方反白显示，那么就在该点绘图并且写字，如果要取消反白，就重新用全0擦掉那个地方的绘图！这样一来可以实现任何地方、任意大小的反白显示，反而比原指令中的单行反白的功能更好更强大。
二、对于整屏既有图象又有文本，则可以用两种方式实现：1、首先文本DDRAM写入要写的字符，其余全部空格（即0X00），然后再在没有字符的地方（即非点亮的晶格中，0X00）绘入图象。
DDRAM与GDRAM异或后就可以整屏实现图象与文本。
参见程序实例1。
12864系列点阵型液晶显示模块使用说明书一、OCM12864液晶显示模块概述1.OCM12864液晶显示模块是128×64点阵型液晶显示模块，可显示各种字符及图形，可与CPU直接接口，具有8位标准数据总线、6条控制线及电源线。
采用KS0107控制IC。
2.外观尺寸：113×65×11mm(ocm12864-1), 93×70×10mm(ocm12864-2)78×70×10mm(ocm12864-3)，3.视域尺寸：73.4×38.8mm(ocm12864-1) 70.7×38mm(ocm12864-2),64×44mm(ocm12864-3)4.重量：大约g补充说明：外观尺寸可根据用户的要求进行适度调整。
二、最大工作范围1、逻辑工作电压(Vcc)：4.5～5.5V2、电源地(GND)：0V3、LCD驱动电压(Vee)：0～-10V4、输入电压：Vee～Vdd5、工作温度(Ta)：0～55℃(常温) / -20～70℃（宽温）6、保存温度(Tstg)：-10～65℃三、电气特性(测试条件 Ta=25,Vdd=5.0+/-0.25V)1、输入高电平(Vih)：3.5Vmin2、输入低电平(Vil)：0.55Vmax3、输出高电平(Voh)：3.75Vmin4、输出低电平(Vol)：1.0Vmax5、工作电流：2.0mAmax四、接口说明12864-3A接口说明表五、指令描述1、显示开/关设置CODE：R/W D/I DB7 DB6 DB5 DB4 DB3 DB2DB1 DB0功能：设置屏幕显示开/关。
DB0=H，开显示；DB0=L，关显示。
不影响显示RAM(DD RAM)中的内容。
2、设置显示起始行CODE：R/W D/I DB7 DB6 DB5 DB4 DB3 DB2DB1 DB0功能：执行该命令后，所设置的行将显示在屏幕的第一行。
LCD12864串口显示使用详解LCD12864点阵液晶显示模块（LCM）就是由128*64个液晶显示点组成的一个128列*64行的阵列。
每个显示点对应一位二进制数，1表示亮，0表示灭。
存储这些点阵信息的RAM称为显示数据存储器,要显示某个图形或汉字就是将相应的点阵信息写入到相应的存储单元中。
LCD12864控制芯片:ST7920A 带中文字库MCU：STM32F103源程序下载地址：/detail/wylloong/8538839根据串行连接时序图所示，串行数据传送共分三个字节完成：第一字节：串口控制指令——格式 11111ABC 其中，A为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCD；B为数据类型选择：H表示数据是显示数据，L表示数据是控制指令；C固定为0第二字节：(并行)8位数据的高4位——格式 DDDD0000第三字节：(并行)8位数据的低4位——格式 0000DDDD，发送时将低四位移至发送数据的高四位，即DDDD0000方能正确。
绘图RAM(GDRAM)：绘图显示RAM提供128*8个字节的记忆空间，在更改绘图RAM时，先连续写入水平与垂直的坐标值，再写入两个字节的数据到绘图RAM，而地址计数器(AC)会自动加1；在写入绘图RAM的期间，绘图显示必须关闭。
整个写入绘图RAM的步骤如下：1、关闭绘图显示功能。
2、先将水平的位元组坐标（X）写入绘图RAM地址，再将垂直的坐标（Y）写入绘图RAM地址；将D15——D8写入到RAM中；将D7——D0写入到RAM 中；3、打开绘图显示功能。
带中文字库的128X64显示模块时应注意以下几点：①欲在某一个位置显示中文字符时，应先设定显示字符位置，即先设定显示地址，再写入中文字符编码。
②显示ASCII字符过程与显示中文字符过程相同。
不过在显示连续字符时，只须设定一次显示地址，由模块自动对地址加1指向下一个字符位置，否则，显示的字符中将会有一个空ASCII字符位置。
LCD12864液晶显示模块的使用与分析（函代码分析）
一、LCD12864功能应用
LCD12864液晶显示模块能显示中文汉字、数字、字符，能显示数字与字符的个数为64个（4行，每行16个数字或字符），能显示汉字的个数为32个（4行，每行8个汉字）。
其内置了8192个中文汉字（16*16的点阵）、128个字符（8*16点阵）、以及64*256 点阵显示RAM（GDRAM）。
图1外观尺寸图
图2外观尺寸图
图3 LCD12864读操作时序
图4 LCD12864写操作时序
二、LCD12864主要技术参数
（1）工作电压：3.3V-5.5V，模块最佳电压为5V。
（2）可以在显示界面显示数字、字母和中文汉字。
（3）与外部单片机的通信方式有并行或串行两种通信方式，这里主要介绍并行通信方式。
（4）显示内容：128 列× 64 行
（5）显示颜色：黄绿/蓝屏/灰屏
（6）LCD 类型：STN
（7）与MCU 接口：8 位或4 位并行/3 位串行
（8）配置LED 背光
（9）多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等三、LCD12864液晶显示的电路用法分析
图5 LCD12864电路连接图
图6 LCD12864电路连接图
LCD12864模块主要用来显示所要的界面信息或数据，所以要求能显示汉字，字符和数字，而LCD12864满足系统要求的显示功能。
LCD12864在显示字母和数字时，是4*16的显示字符模块，即可以显示4行，每行可以显示16个字母或数字；在显示汉字时，是4*8的汉字显示模块，即可以显示4行，每行可以显示8个汉字。
下面进行介绍的是并行通信的显示方式。
按照电路原理图跟单片机最小系统进行连线，如图6所示。
LCD12864共有20个引脚，其引脚具体功能如表1所示，由表可得LCD12864引脚组成为8位数据传输端口（DB0-DB7）；两个电源引脚（VCC，GND）；两个电源背光引
脚（BLK，BLA）,控制LCD的背景亮度；一个VO引脚，外接一个上拉电阻（控制LCD12864的字符对比度，让字符更加的清晰可见）；RST复位引脚，低电平有效，此处直接接高电平；第16、17位空引脚，不用管；剩下的RS，RW，EN 和PSB四个引脚则跟LCD12864的写入息息相关，通过PSB可以控制LCD12864跟单片机的通信方式，输入高电平，则LCD12864跟单片机的通信模式为并行通信，低电平则为串行通信。
单片机对RS，RW，EN端口的写入控制，则可以控制LCD12864的数据传输模式，决定单片机写入LCD12864数据端口DB的是命令还是数据。
写入命令可以控制LCD的模式和工作状态，然后写入数据，让LCD 显示需要的界面。
表1 LCD12864端口引脚说明
四、LCD12864液晶显示的软件代码分析
LCD12864液晶显示主要包括写入命令和写入数据两种操作方法，其基本代码解释如下。
#include<reg51.h>
#include<intrins.h> /*汇编函数库*/
#include<stdlib.h> /*函数库，可查*/
#define uchar unsigned char/*宏定义-8位的字符型变量*/
#define uint unsigned int/*宏定义-16位的整型变量*/
/*端口定义*/
#define LCD_data P0;
sbit LCD_RS = P2^0;
sbit LCD_RW = P2^1;
sbit LCD_EN = P2^2;
sbit LCD_PSB = P2^3;
/*显把示变量存储到数组里面*/
uchar dis1[] = {" 控制系统"};
uchar dis2[] = {" N-TEMP: 30℃"};
uchar dis3[] = {" 30 ℃-40 ℃**"};
uchar dis4[] = {"S-TEMP: 40℃LZF"};
/*延时函数*/
void delay_1ms(uint x)
{
uint i,j;
for(j=0;j<x;j++)
for(i=0;i<110;i++);
}
/*写入命令到LCD12864，令RS=L，RW=L，EN=高脉冲，D0-D7=指令码。
*/ void write_cmd(uchar cmd)
{
LCD_RS = 0;
LCD_RW = 0;
LCD_EN = 0;
P0 = cmd;
delay_1ms(5);
LCD_EN = 1;
delay_1ms(5);
LCD_EN = 0;
}
/*写入数据到LCD12864，令RS=H，RW=L，EN=高脉冲，D0-D7=指令码。
*/ void write_dat(uchar dat)
{
LCD_RS = 1;
LCD_RW = 0;
LCD_EN = 0;
P0 = dat;
delay_1ms(5);
LCD_EN = 1;
delay_1ms(5);
LCD_EN = 0;
}
/*设定显示位置*/
void lcd_pos(uchar X,uchar Y)
{
uchar pos;
if(X==0)
{X=0x80;}
else if(X==1)
{X=0x90;}
else if(X==2)
{X=0x88;}
else if(X==3)
{X=0x98;}
pos = X+Y;
write_cmd(pos);
}
/*LCD初始化设定*/
void lcd_init()
{
LCD_PSB = 1; //并行方式
write_cmd(0x30); //基本指令操作
delay_1ms(5);
write_cmd(0x0C); //显示开，关光标
delay_1ms(5);
write_cmd(0x01); //清除LCD的显示内容
delay_1ms(5);
}
/*主程序*/
void main()
{
uchar i;
delay_1ms(10); //延时
lcd_init(); //初始化LCD
lcd_pos(0,0); //设置显示位置为第一行的第一个字符
i = 0;
while(dis1[i]!='\0')
{
write_dat(dis1[i]); //显示字符
i++;
}
lcd_pos(1,0); //设置显示位置为第二行的第一个字符
i = 0;
while(dis2[i]!='\0')
{
write_dat(dis2[i]); //显示字符
i++;
}
lcd_pos(2,0); //设置显示位置为第三行的第一个字符
i = 0;
while(dis3[i]!='\0')
{
write_dat(dis3[i]); //显示字符
i++;
}
lcd_pos(3,0);
i = 0;
while(dis4[i]!='\0')
{
write_dat(dis4[i]); //显示字符
i++;
}
}
实物显示图。
