欧姆定律基础练习(一)

高中物理闭合电路的欧姆定律练习题及答案一、高考物理精讲专题闭合电路的欧姆定律1.小勇同学设计了一种测定风力大小的装置，其原理如图所示。

E是内阻不计、电动势40Q的定值电阻。

v是由理想电压表改装成的指针式测风力为6V的电源。

R0是一个阻值为显示器。

R是与迎风板A相连的一个压敏电阻，其阻值可随风的压力大小变化而改变，其关系如下表所示。

迎风板人的重力忽略不计。

试求：(1)利用表中的数据归纳出电阻R随风力F变化的函数式；(2)若电压表的最大量程为5V,该装置能测得的最大风力为多少牛顿；(3)当风力F为500N时，电压表示数是多少；(4)如果电源E的电动势降低，要使相同风力时电压表测得的示数不变，需要调换R0，调(只写结论)换后的R0的阻值大小如何变化？R=30-°・°4F(°)；(2)F=550N；(3)U=4.8V；(4)阻值变【答案】(1)m大【解析】【分析】【详解】A F(1)通过表中数据可得：=S故R与F成线性变化关系设它们的关系式为：ARR=kF+b代入数据得：R=30-0.04F(Q)①(2)由题意，R0上的电压U R =5V，通过R0的电流为0RU1=青②U =竺=4.8V ⑤R T ③解①~④式，得，当电压表两端电压U 为5V 时，测得的风力最大RF 二550N ④m(3)由①式得R =10Q(4)阻值变大2. 如图所示，水平U 形光滑框架，宽度L=1m ，电阻忽略不计，导体棒ab 的质量m =°.2弦，电阻R=0.50，匀强磁场的磁感应强度B=0.2T ，方向垂直框架向上•现用F=1N 的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2m/s 时，求此时：(1) ab 棒产生的感应电动势的大小； (2)ab棒产生的感应电流的大小和方向；(3) ab棒所受安培力的大小和方向；【答案】(1)0.4V (2)0.8A 从a 流向b (3)0.16N 水平向左(4)4.2m/s 2 【解析】 【分析】 【详解】试题分析：(1)根据切割产生的感应电动势公式E=BLv ，求出电动势的大小.(2)由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向•(3)由安培力公式求出安培力的大小，由左手定则判断出安培力的方向.(4)根据牛顿第二定律求出ab 棒的加速度.(1)根据导体棒切割磁感线的电动势E=BLv=0.2x l x 2V=0.4VE 04(2)由闭合电路欧姆定律得回路电流I ==A =0.8A ,由右手定则可知电流方向R 0.5为：从a 流向b(3)ab 受安培力F =BIL =0.2x 0.8x l N=0.16N ,由左手定则可知安培力方向为：水平向左 (4)根据牛顿第二定律有：F -F =ma ，得ab 杆的加速度安4.2m/s23 14+1 A=0.2A1-0.16/m/s2=0.23.在如图所示的电路中，电阻箱的阻值K是可变的，电源的电动势为E,电源的内阻为r,其余部分的电阻均可忽略不计。

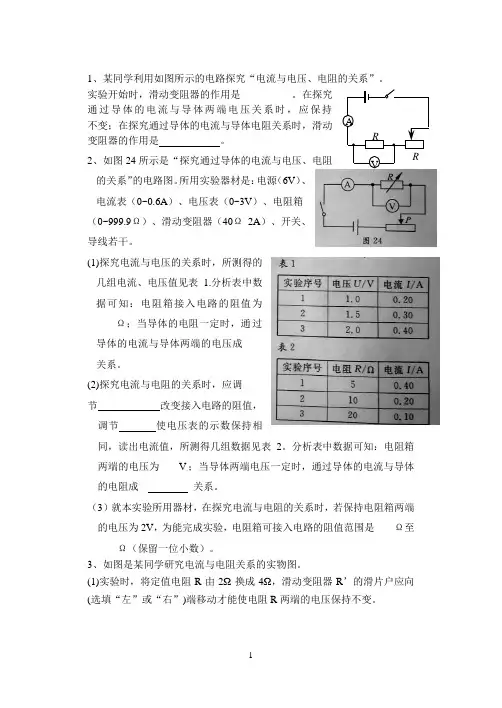

1、某同学利用如图所示的电路探究“电流与电压、电阻的关系”。

实验开始时，滑动变阻器的作用是__________。

在探究通过导体的电流与导体两端电压关系时，应保持不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是 。

2、如图24所示是“探究通过导体的电流与电压、电阻的关系”的电路图。

所用实验器材是：电源（6V ）、电流表（0~0.6A ）、电压表（0~3V ）、电阻箱（0~999.9Ω）、滑动变阻器（40Ω 2A ）、开关、导线若干。

(1)探究电流与电压的关系时，所测得的几组电流、电压值见表 1.分析表中数据可知：电阻箱接入电路的阻值为____Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成____关系。

(2)探究电流与电阻的关系时，应调节__ _改变接入电路的阻值，调节__ _使电压表的示数保持相同，读出电流值，所测得几组数据见表2。

分析表中数据可知：电阻箱两端的电压为____V ；当导体两端电压一定时，通过导体的电流与导体的电阻成__ _关系。

（3）就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V ，为能完成实验，电阻箱可接入电路的阻值范围是____Ω至____Ω（保留一位小数）。

3、如图是某同学研究电流与电阻关系的实物图。

(1)实验时，将定值电阻R 由2Ω换成4Ω，滑动变阻器R ’的滑片户应向 (选填“左”或“右”)端移动才能使电阻R 两端的电压保持不变。

(2)上表是他的实验记录，分析表中数据可知，他在实验时，将电阻R两端的电压控在伏。

4、小乔和小丽在研究导体中电流与导体两端电压的关系时, 除了电源( 3V) 、开关、导线、电流表、电压表、滑动变阻器外, 还有可供选择的: A. 定值电阻 B. 小灯泡。

( 1) 为了完成研究需要选择器材( 填序号“A”或“B”) ; 理由是: ( 2) 用笔画线完成图18 中的实物电路连接( 你所选的器材在图中用接线板代替, 导线连线不能交叉) , 并使滑动变阻器接入电路的阻值最大。

九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。

根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。

2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。

根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。

当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。

3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。

根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。

当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。

二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。

根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。

解得L2的电阻为15Ω，IL2=0.4A。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。

根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。

解得L1的电阻为3Ω，L2的电阻为6Ω。

三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。

根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。

高中物理部分电路欧姆定律解题技巧和训练方法及练习题(含答案)(1)一、高考物理精讲专题部分电路欧姆定律1．以下对直导线内部做一些分析：设导线单位体积内有n个自由电子,电子电荷量为e，自由电子定向移动的平均速率为v．现将导线中电流I与导线横截面积S的比值定义为电流密度，其大小用j表示．(1)请建立微观模型,利用电流的定义qIt=，推导：j=nev;(2)从宏观角度看，导体两端有电压，导体中就形成电流；从微观角度看，若导体内没有电场，自由电子就不会定向移动．设导体的电阻率为ρ，导体内场强为E，试猜想j与E的关系并推导出j、ρ、E三者间满足的关系式．【答案】（1）j=nev（2）E jρ＝【解析】【分析】【详解】（1）在直导线内任选一个横截面S，在△t时间内以S为底，v△t为高的柱体内的自由电子都将从此截面通过，由电流及电流密度的定义知：I qjS tSVV＝＝，其中△q=neSv△t，代入上式可得：j=nev（2）（猜想：j与E成正比）设横截面积为S，长为l的导线两端电压为U，则UEl ＝；电流密度的定义为IjS ＝，将UIR＝代入，得UjSR＝；导线的电阻lRSρ＝，代入上式，可得j、ρ、E三者间满足的关系式为：Ejρ＝【点睛】本题一要掌握电路的基本规律：欧姆定律、电阻定律、电流的定义式，另一方面要读懂题意，明确电流密度的含义．2．在如图所示的电路中，电源的电动势E=6．0V，内电阻r=1．0Ω，外电路的电阻R=11．0Ω．闭合开关S．求：（1）通过电阻R的电流Ⅰ；（2）在内电阻r上损耗的电功率P；（3）电源的总功率P总．【答案】（1）通过电阻R的电流为0．5A；（2）在内电阻r上损耗的电功率P为0．25W；（3）电源的总功率P总为3W．【解析】试题分析：（1）根据闭合电路欧姆定律，通过电阻R的电流为：，（2）r上损耗的电功率为：P=I2r=0．5×0．5×1=0．25W，（3）电源的总功率为：P总=IE=6×0．5=3 W．考点：闭合电路的欧姆定律；电功、电功率．3．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。
