土工布取样标准

  • 格式：doc
  • 大小：650.00 KB
  • 文档页数：15

标准试验 标准试验是对各项工程的内在品质进行施工前的数据采集。它是控制和指导施工的科学依据，包括原料进场前的验证试验，各种击实试验、集料级配试验、混合料配合比试验、结构的试验强度等。标准试验测项目主要依据的是现行《公路路基施工技术规范》 JTG F10-2006、《公路桥涵施工技术规范》JTG/TF50-2011、《公路沥青路面施工技术规范》JTG F40-2004、《公路隧道施工技术细则》JTG/T F60-2009、《公路隧道施工技术规范》JTG F60-2009、《公路路基基层施工技术规范》JTJ034-2009、和《公路交通安全设施施工技术规范》JTG F71-2006等相关标准中的技术指标和要求，主要标准试验检测项目见下表。不在表中的标准试验检测项目参见相关规范和标准。

说明：红字为有检测资质但是因为缺少仪器等原因不做，蓝字为没有检测资质的项目但相应规范有要求的项目

标准试验主要检测项目 路基工程（一） 序号 类别 检测项目 检测依据 检测标准/方法 备注

1 基底原状土 CBR JTG F10-2006公路路基施工技术规范 JTG E40-2007公路土工试验规程 每公里至少取2个点 击实试验

2 土

颗粒分析试验 JTG E40-2007公路土工试验规程 每个土场至少一次/年

击实试验 液塑限联合试验 承载比CBR试验 天然含水量 天然稠度（湿黏土、红粘土和中弱膨胀土）

膨胀量（膨胀土）

3 石 岩石单轴抗压强度 JTG/TF50-2011公路桥涵施工技术规范13.6、14.2 JTG E41-2005 《公路工程岩石试验规程》

4 塑料排水板复合体抗拉强度 JT/T 521-2004公路工程土工合成JT/T 521-2004公路工程土工合成材料 几何尺寸 （带） 复合体延伸率 材料塑料排水板（带） 塑料排水板（带） 滤膜渗透系数 滤膜等效孔径

5 长丝纺粘针刺非织造土工布 纵、横向断裂强度 GB/T 17639-2008土工合成材料长丝纺粘针刺非织造土工布

GB/T15788-2005土工布及其有关产品宽条拉伸试验

基本项

纵、横向断裂伸长率 基本项

CBR顶破强力 GB/T14800-2010土工合成材料 静态顶破试验（CBR） 基本项

等效孔径 GB/T14799-2005土工布及其有关产品有效控径的测定干筛法 基本项 垂直渗透系数 GB/T15789-2005土工布及其相关产品 无负荷时垂直渗透特性的测定 基本项 纵、横向撕破强力 GB/T13763-2010土工合成材料 梯形法撕破强力的测定 基本项 动态穿孔 GB/T17630-1998土工布及其有关产品动态穿孔试验-落锥法 由供需双方协定 刺破强力 GB/T19978-2005土工布及其相关产品刺破强力的测定 由供需双方协定 拼接强度 GB/T 16989-1997土工布 接头/接缝宽条拉伸试验方法 由供需双方协定

6 短纤针刺非织造土工布 试验项目与长丝纺粘针刺非织造土工布相同 GB/T17638-2008土工合成材料短纤针刺非织造土工布 参照T/T520-2004公路工程土工合成材料长丝纺粘针刺非织造土工布试验方法

7 土工膜

纵、横向断裂强度 GB/T 17642-2008土工合成材料 非织造布复合土工膜 GB/T15788-2005土工布及其有关产品宽条拉伸试验

纵横向撕破强力 GB/T13763-2010土工合成材料 梯形法撕破强力的测定

纵横向拉伸断裂伸长E50-2006公路土工 率 合成材料试验规程 CBR顶破强力 GB/T14800-2010土工合成材料 静态顶破试验（CBR）

厚度 E50-2006公路土工合成材料试验规程

垂直渗透系数 JTJ/T 060-98土工合成材料试验规程

幅宽 E50-2006公路土工合成材料试验规程

单位面积质量 E50-2006公路土工合成材料试验规程

8 塑料土工格栅

几何尺寸 GB/T 17689-2008土工合成材料 塑料土工格栅 GB/T 17689-2008土工合成材料 塑料土工格栅（6）

拉伸强度 纵横向屈服伸长率 2%伸长率时的拉伸强度 5%伸长率时的拉伸强度

11 玻璃纤维土工格栅 网眼尺寸 GB/T21825-2008玻璃纤维土工格栅（5） GB/T21825-2008玻璃纤维土工格栅（6） 网眼目数 单位面积质量 断裂强力 断裂伸长率

12 土工网 纵横向拉伸强度 GB/T 19470-2004土工合成材料 塑

料土工网

E50-2006公路土工合成材料试验规程

纵横向延伸率 E50-2006公路土工合成材料试验规程

网眼尺寸 JT/T513-2004公路工程土工合成材料 土工网

单位面积质量 E50-2006公路土工合成材料试验规程

厚度 E50-2006公路土工合成材料试验规程

焊点抗拉力 JT/T513-2004公路工程土工合成材料 土工网

13 土工格焊接处的抗拉强度 JT/T516-2004公JT/T516-2004公路 室 格室组间连接处的抗拉强度 路工程土工合成材料 土工格室 工程土工合成材料 土工格室

屈服强度 格室片单位宽度的断裂拉力

土工格室规格尺寸 格室片间连接处连接件的抗剪切力

标准试验主要检测项目 桥涵、隧道、砌石工程（二） 序号 类别 检测项目 检测依据 检测标准/方法 备注

1 水泥

细度 JTG/TF50-2011公路桥涵施工技术规范中6.2.1（参考GB175-2007通用硅酸盐水泥）

JTG E30-2005公路工程水泥及水泥混凝土试验规程

胶砂强度

凝结时间 安定性 烧矢量 GB175-2007通用硅酸盐水泥 氧化镁和氯离子含量 GB T 176-2008水泥化学

分析方法 不溶物

三氧化硫

2 细集料

有害物质含量 氯化物 JTG/TF50-2011公路桥涵施工技术规范 JGJ52-2006普通混凝土用砂、石质量及检验方法标准 云母 JTG E42-2005 公路工程集料试验规程 轻物质

有机物 硫化物及硫酸盐

天然砂含泥量 泥块含量 人工砂石粉含量 坚固性 表观密度 松散堆积密度 空隙率 碱集料反应 颗粒级配 细度模数

3 粗集料 压碎值指标 JTG/TF50-2011公路桥涵施工技术规范 JTG E42-2005 公路工程集料试验规程 坚固性 吸水率 针片状颗粒含量 有害物质含量 含泥量 泥块含量 有机物 硫化物及硫酸盐

岩石抗压强度 表观密度 松散堆积密度 空隙率 碱集料反应 颗粒级配

4 水 PH值 JTG/TF50-2011公路桥涵施工技中6.5.1 JGJ 63-2006混凝土用水标准 不溶物 可溶物 氯化物 硫酸盐 碱含量

5 粉煤灰 细度 JTG/TF50-2011公路桥涵施工技术规范附录B1 GB 1596-2005用于水泥和混凝土中的粉煤灰 比表面积 需水量比 含水率 烧矢量 游离氧化钙 三氧化硫

6 磨细矿渣粉（没有资质） 密度 JTG/TF50-2011公路桥涵施工技术规范附录B1 GB/T 18046-2008 用于水泥和混凝土中的粒化高炉矿渣粉 比表面积 活性指数 流动度比 含水率 三氧化硫含量 氯离子含量 烧失量 玻璃体含量 放射性

7 硅灰（没有资质） 比表面积 JTG/TF50-2011公路桥涵施工技术规范附录B1 GB/T 18736-2002高强高性能混凝土用矿物外加剂 烧矢量 含水量 Cl- SiO2 混合砂浆性能 总碱量

8 减水剂

抗压强度比 JTG/TF50-2011公路桥涵施工技术规范中6.6.2要求符合GB 8076-2008混凝土外加剂 GB 8076-2008混凝土外加剂

强制性指标

收缩率比

含气量 减水率 钢筋锈蚀 凝结时间差 泌水率比 含固量/含水量 密度/细度 PH值 水泥净浆流动度 氯离子含量 总碱量 硫酸钠含量

9 混凝土泵送剂 坍落度增加值 JTGF60-2009公路隧道施工技术规范中8.7.7要求符合GB 50119-2003混凝土外加剂应用技术规范 JC473-2001混凝土泵送剂 常压泌水率 压力泌水率 含气量 坍落度保留值 抗压强度比 收缩率比 钢筋锈蚀 含固量/含水量 密度/细度 水泥净浆流动度 氯离子含量 总碱量

10 混凝土防冻剂 含气量 JTGF60-2009公路隧道施工技术规范中8.7.7要求符合GB 50119-2003混凝土外加剂应用技术规范 JL475-2004混凝土防冻剂GB/T8077-2000混凝土外加剂均质性试验方法 抗压强度比 28d收缩率比 渗透高度比 强度损失率比 减水率 泌水率比 钢筋锈蚀 凝结时间差 含固量/含水量 密度/细度 水泥净浆流动度 氯离子含量

合集下载

土工合成材料 土工织物产品质量监督抽查实施规范(试行)

土工合成材料 土工织物产品质量监督抽查实施规范(试行)

土工合成材料土工织物产品质量监督抽查实施规范（试行）1 范围本规范适用于交通运输部土工合成材料土工织物产品质量监督抽查，地方交通运输主管部门组织的监督抽查可参照执行。

本规范内容包括产品种类、术语和定义、检验依据、抽样、检验要求、判定原则、异议处理复检、复查、附则及附录。

2 产品种类本规范涉及三个产品种类，具体如下：1）短纤针刺非织造土工布；2）长丝纺粘针刺非织造土工布；3）长丝机织土工布。

3 术语和定义下列术语和定义适用于本规范。

3.1 短纤针刺非织造土工布以合成短纤维为原料，干法成网经针刺加固而成的土工布。

3.2 长丝纺粘针刺非织造土工布以聚合物为原料，经纺丝、铺网、针刺加固而成的土工布。

3.3 长丝机织土工布以长丝合成纤维为原料织制而成的土工布。

3.4复检对检验结果有异议时，为了验证检验结果的有效性，重新进行试验。

3.5复查发现的问题处理后，重新进行的检验行为。

3.6抽样单元将总体进行划分后的每一部分。

一个抽样单元可包含一个或多个个体；抽样单元由分立的个体组成或由一定数量的散料组成。

3.7 简单随机抽样从总体中抽取N个抽样单元构成样本，使N个抽样单元可能组合都有相等被抽到概率的抽样。

- 1 -4 检验依据下列引用的文件，其最新版本或修改单均适用于本规范。

GB/T 17638 土工合成材料短纤针刺非织造土工布GB/T 17639 土工合成材料长丝纺粘针刺非织造土工布GB/T 17640 土工合成材料长丝机织土工布交科技发[2012]32号交通运输产品质量行业监督抽查管理办法（试行）5 抽样5.1抽样型号或规格抽样产品应是GB/T 17638、GB/T 17639、GB/T 17640标准中规定的规格型号。

5.2抽样方法、基数及数量5.2.1抽样方法在生产企业或经销企业抽检，以同一生产企业一年内生产的产品为一个整体，采取简单随机抽样的方法抽取同一生产企业一年内生产的产品，以不同规格型号的产品为一个抽样单元。

圆盘取样器使用方法 圆盘取样器是如何工作的

圆盘取样器使用方法 圆盘取样器是如何工作的

圆盘取样器使用方法圆盘取样器是如何工作的圆盘取样器使用方法：★取待裁织物，量好厚度，按上述调整好取样器刻盘。

★将待织物平铺软木垫上，将圆盘取样器放在织物上，一手扶住外罩7，一手握住波纹手轮1，并旋加确定压力，然后顺时针旋转波纹手轮1（转角90度）即可将圆试样截取。

推举产品阳极极化仪圆盘取样器用途：本仪器用于切取各种毛纺、棉纺、化纤、针织等织物的圆形样品。

圆盘取样器参数：★取样面积：100cm2 。

★可切厚度：15mm。

★外型尺寸：160115mm 。

★重量：15kg 。

圆盘取样器结构与调整：★底部有真纹刻痕，用于固定式样，便于切割，防止试样打滑。

★波纹手轮下有滚花刻盘，可以用来调整所切厚度，实在做法为：松开件3锁紧螺钉，旋转件2滚花刻盘（顺时针削减，逆时针加添）。

至所取厚度值，锁紧件3锁紧螺钉即可。

★切刀刀片为双面刀片，具有四片，为圆外接四等分均布。

刀片可以更换，实在操作为：松开件5十字螺钉（每片上有4颗螺钉），取下件6刀片压板与件4取样刀片，换上新的刀片，压上件6刀片压板，注意使刀片口为顺时针切向并使四片刀口处于同一平面，然后拧紧5十字螺钉即可。

圆盘取样器注意事项：★使用一段时间后如刀片不锋利，按3.1条更换刀片。

★刀片刀口很锋利，使用中不得将手放在底部，以免损伤。

★裁取试样应在软木垫上进行，仪器不用时擦拭干净，置于仪器盒中，以免仪器损坏。

参数：▲加压范围：0～2.5MPa 。

▲加压辨别率：0.05Mpa 。

▲加压系统误差：2% 。

▲外形尺寸：9006001450mm（LWH）。

▲重量：60Kg。

▲符合标准：GB/T19979,GB/T17642,JTGE50T1142、▲夹样面积：＞200mm2 。

▲多孔板小孔直径：3mm0.05mm 。

▲多孔板孔中心距：6mm。

特性：▲接受气液混合结构，确保压力稳定。

▲适用于广泛的标准。

▲良好的保护功能。

▲高精度的加压系统。

简介：该仪器用于测试以非织造土工布为基材，以聚乙烯，聚氯乙烯等为膜材的非织造复合土工布膜，在规定水力压差下的耐静水压性能。

常用公路工程试验检测项目、频率和取样要求

常用公路工程试验检测项目、频率和取样要求

常用公路工程试验检测项目、频率及取样要求中交路桥科技小编收集整理了常用46项公路试验检测项目、频率及取样要求。

欢迎收藏交流，欢迎指正、补充。

本文针对每个试验类别，列出了其试验项目及施工参数、自检频率及监理抽检频率、取样方法及容器、数量等的要求。

1、土颗粒分析、液限、塑性指数、承载比CBR、最大干密度、最佳含水量、天然含水量（1）开工前检验一次，施工过程中每5000m3检验一次。

（2）天然含水量：压实前随时检测开工前检验一次，施工过程中每25000m3检验一次按T0101-2007、T0102-2007要求取具有代表性的样品。

编织袋、100kg。

2、细集料（水泥混凝土用）筛分、含泥量、泥块含量每批次进场检验一次，每检验批代表数量不得超过400m3或600t。

按T0301-2005取样。

先铲除表面处无代表性的部分，然后在料堆的顶部、中部、底部取得大致相等的若干份组成一组试样。

抽检混合料合成级配时也可在拌和楼直接取料。

编织袋，10kg。

3、粗集料（水泥混凝土用）筛分、含泥量、针片状颗粒含量、压碎值每批次进场检验一次，每检验批代表数量不得超过400m3。

编织袋，筛分等30kg，压碎值料10kg。

4、集料（水泥稳定或级配碎石）筛分、含泥量、针片状含量、压碎值、颗粒组成（合成级配），塑性指数每批次进场检验一次，每检验批代表数量不得超过1000m3。

编织袋，30kg。

5、粗集料（沥青混凝土用）颗粒组成、针片状含量、含泥量（小于颗粒含量）、压碎值、密度及吸水率每批次进场检验一次，每检验批代表数量不得超过1000m3。

编织袋，筛分30kg，压碎值料10kg粘附性、石料酸碱性、软石含量必要时做。

6、细集料（沥青混凝土用）颗粒组成、含泥量（小于含量）、砂当量、密度每批次进场检验一次，每检验批代表数量不得超过500m3。

按JTGE42-2005要求取具有代表性的样品。

编织袋，10kg棱角性必要时做。

7、粗集料（国标GB/T 14685-2011）按同分类、类别、公称粒级及日产量每600t 为一批，不足600t亦为一批，日产量超过2000t，按1000t为一批，不足1000t 亦为一批。

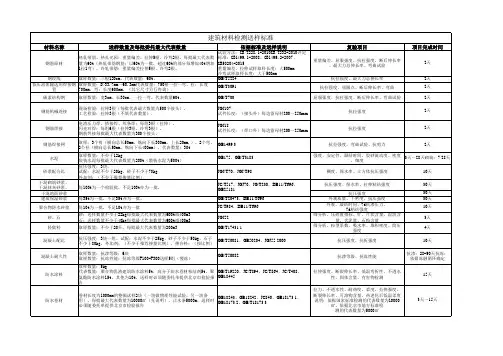

建筑材料试验送样标准

建筑材料试验送样标准


1拉1弯）。冷轧带肋：重量偏差拉伸5根、冷弯2根。
重量偏差、拉伸试样取样长度：大500mm
冷弯试样取样长度：大于500mm
钢绞线
取样数量：三根120cm，代表数量：60t。
GB/T5224
低压流体输送用焊接钢 取样数量：D>33.7mm～60.3mm代表数量：750根一拉一弯，拉：长度
管
700mm，弯：长度600mm，（其它尺寸另行咨询）。
JC863
止水带 止水条 土工布
取样数量：1m两条，代表数量：5000m送样时必须随委托单提供北京市 检验报告 取样数量：1m两条，代表数量：1000m或5t 送样时必须随委托单提供北京市检验报告
取样数量：抽取检验批批量的1%~2%作为检验样品，但不少于3卷。 代表批量：100卷
GB18173.2
GB/T18173.3 GB/T15788、GB/T14800、GB/T13763、 GB/T17638
GB/T5101、GB13544、GB11945、JC/T239、
烧结空心砖和空心砌块：15块，代表数量15万块普通混凝土小型砌块： GB/T13545、GB/T4111，GB/T8239、
5块，代表数量1万块
每10t为一批，不足10t亦为一批 砂：送样数量不少于22kg每批最大代表数量为600t或400m3 石：送样数量不少于40kg每批最大代表数量为600t或400m3 取样数量：不少于20升，每批最大代表数量为200m3
GB175、GB/T3183
JGJ/T70、JGJ/T98
JC/T517，JGJ70，JG/T230，DB11/T696， GB25181 GB/T20473，DB11/T696 JC/T984，DB11/T696 JGJ52 GB/T17431.1
