步进电机简介

步进电机也叫步进器，它利用电磁学原理，将电能转换为机械能，人们早在20世纪20年代就开始使用这种电机。随着嵌入式系统(例如打印机、磁盘驱动器、玩具、雨刷、震动寻呼机、机械手臂和录像机等)的日益流行，步进电机的使用也开始暴增。不论在工业、军事、医疗、汽车还是娱乐业中，只要需要把某件物体从一个位置移动到另一个位置，步进电机就一定能派上用场。步进电机有许多种形状和尺寸，但不论形状和尺寸如何，它们都可以归为两类：可变磁阻步进电机和永磁步进电机。本文重点讨论更为简单也更常用的永磁步进电机。

步进电机的构造

如图1所示，步进电机是由一组缠绕在电机固定部件--定子齿槽上的线圈驱动的。通常情况下，一根绕成圈状的金属丝叫做螺线管，而在电机中，绕在齿上的金属丝则叫做绕组、线圈、或相。如果线圈中电流的流向如图1所示，并且我们从电机顶部向下看齿槽的顶部，那么电流在绕两个齿槽按逆时针流向流动。根据安培定律和右手准则，这样的电流会产生一个北极向上的磁场。

现在假设我们构造一个定子上缠绕有两个绕组的电机，内置一个能够绕中心任意转动的永久磁铁，这个可旋转部分叫做转子。图2给出了一种简单的电机，叫做双相双极电机，因为其定子上有两个绕组，而且其转子有两个磁极。如果我们按图2a所示方向给绕组1输送电流，而绕组2中没有电流流过，那么电机转子的南极就会自然地按图中所示，指向定子磁场的北极。

再假设我们切断绕组1中的电流，而按图2b所示方向给绕组2输送电流，那么定子的磁场就会指向左侧，而转子也会随之旋转，与定子磁场方向保持一致

接着，我们再将绕组2的电流切断，按照图2c的方向给绕组1输送电流，注意：这时绕组1中的电流流向与图2a所示方向相反。于是定子的磁场北极就会指向下，从而导致转子旋转，其南极也指向下方。

然后我们又切断绕组1中的电流，按照图2d所示方向给绕组2输送电流，于是定子磁场又会指向右侧，从而使得转子旋转，其南极也指向右侧。。

步进电机的简单定义：

步进电机是一种将电脉冲转化为不连续的机械运动的机电装置。

当施加适当的电脉冲指令时，电机转子的出轴或外转子将会以不连续的步进增量旋转。

电机的旋转与施加的脉冲之间有几个方面的直接关系：

首先所加脉冲的顺序直接决定着电机转轴旋转的方向。

其次电机转轴旋转的速度取决于所加脉冲的频率，而旋转的角度或者圈数和所加的脉冲数成正比。

步进电机的优缺点：

优点：

1． 电机旋转的角度正比于脉冲数；

2． 电机停转的时候具有最大的转矩（当绕组激磁时）；

3． 由于每步的精度在3%-5%，而且不会将一步的误差积累到下一步因而有较好的位置精度和运动的重复性；

4． 优秀的起停和反转响应；

5． 由于没有电刷，可靠性较高，因此电机的寿命仅仅取决于轴承的寿命；

6．

电机的响应仅由数字输入脉冲确定，因而可以采用开环控制，这使得电机的结构可以比较简单而且控制成本较低；

7． 仅仅将负载直接连接到电机的转轴上也可以极低速的同步旋转。

8． 由于速度正比于脉冲频率，因而有比较宽的转速范围。

缺点：

1． 如果控制不当容易产生共振；

2． 难以运转到较高的转速。

开环控制：

步进电机最有意义的一个优点就是在开环系统里可以实现精确的控制。开环控制意味着不需要关于（转子）位置方面的反馈信息。这种控制避免了使用昂贵的传感器以及象光学编码器这样的反馈设备，因为只需要跟踪输入的步进脉冲就可以知道你（转子）的位置。

步进电机的种类

步进电机有三个基本类型，他们分别是：

磁阻变化式/反应式/感应式永磁式

混合式/永磁感应子式

1． 反应式

这种类型的步进电机出现的时间较早，从结构方面讲，这也许是最容易理解的电机。如图1。这种电机由带齿的软磁铁芯转子和带绕组的定子组成。当定子绕组直流电激磁时，相应的极就被磁化。当转子的齿被吸向激磁的定子极时，就产生了旋转。

2． 永磁式

永磁式步进电机是一种低成本、低分辨率形式的步进电机。该电机典型的步距角是从7.5 度到15

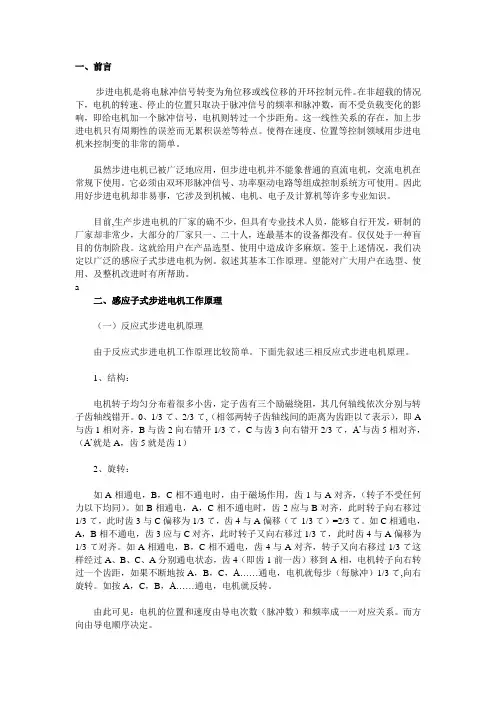

一、前言

步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。

虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。

目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。仅仅处于一种盲目的仿制阶段。这就给用户在产品选型、使用中造成许多麻烦。签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。

a

二、感应子式步进电机工作原理

（一）反应式步进电机原理

由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。

1、结构：

电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A’与齿5相对齐，（A’就是A，齿5就是齿1）

2、旋转：

如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。

武汉理工大学华夏学院

信息工程课程设计报告书

课 程 名 称 专业方向课设计

课程设计总评成绩

学生姓名、学 号 李杰 10212509115

学 生 专 业 班级 测控1091

指 导 教 师 姓名 李波

课程设计起止日期

课程设计基本要求

课程设计是工科学生十分重要的实践教学环节，通过课程设计，培养学生综合运用先修课程的理论知识和专业技能，解决工程领域某一方面实际问题的能力。课程设计报告是科学论文写作的基础，不仅可以培养和训练学生的逻辑归纳能力、综合分析能力和文字表达能力，也是规范课程设计教学要求、反映课程设计教学水平的重要依据。为了加强课程设计教学管理，提高课程设计教学质量，特拟定如下基本要求。

1. 课程设计教学一般可分为设计项目的选题、项目设计方案论证、项目设计结果分析、答辩等4个环节，每个环节都应有一定的考核要求和考核成绩。

2. 课程设计项目的选题要符合本课程设计教学大纲的要求，该项目应能突出学生实践能力、设计能力和创新能力的培养；该项目有一定的实用性，且学生通过努力在规定的时间内是可以完成的。课程设计项目名称、目的及技术要求记录于课程设计报告书一、二项中，课程设计项目的选题考核成绩占10%左右。

3. 项目设计方案论证主要包括可行性设计方案论证、从可行性方案中确定最佳方案，实施最佳方案的软件程序、硬件电路原理图和PCB图。项目设计方案论证内容记录于课程设计报告书第三项中，项目设计方案论证主要考核设计方案的正确性、可行性和创新性，考核成绩占30%左右。

4. 项目设计结果分析主要包括项目设计与制作结果的工艺水平，项目测试性能指标的正确性和完整性，项目测试中出现故障或错误原因的分析和处理方法。项目设计结果分析记录于课程设计报告书第四项中，考核成绩占25%左右。
