《纯电动汽车电池及管理系统拆装与检测》课程标准一、课程性质与任务（一）课程性质《纯电动汽车动力电池系统故障诊断与维修》是汽车教育推出的全国职业院校信息化教学改革汽车类专业教材中三门新能源课程的第二个学习领域。
是针对新能源汽车机电诊断与维修技师岗位能力进行培养的一门基础课程，通过本领域学习，能够使学生掌握纯电动汽车充电系统和动力电池系统的结构、工作原理，以及常见故障排故思路，并为后续《纯电动汽车驱动电机系统故障诊断与维修》的学习打下坚实基础。
（二）课程任务中等职业学校纯电动汽车动力电池系统故障诊断与维修课程的任务是全面贯彻党的教育方针，落实立德树人根本任务，满足国家电子产业发展对人才培养的要求，引导学生通过学习纯电动汽车动力电池系统故障诊断与维修基础知识及技能学习与实践，强化学生对常见纯电动汽车动力电池系统故障的分析能力，使学生具备纯电动汽车动力电池系统故障诊断与维修的能力，培养学生运用诊断与维修技术解决生活中相关实际纯电动汽车动力电池系统故障的能力，强化学生安全生产意识，养成良好的工作规范和职业道德，为学生职业生涯的发展奠定基础，为就业和未来发展奠定基础，成为德智体美全面发展的高素质劳动者和技术技能人才。
建议课时：108课时二、学科核心素养与课程目标（一）学科核心素养学科核心素养是学科育人价值的集中体现，是学生通过学科学习与运用而逐步形成的正确价值观念、必备品格和关键能力，中等职业学校信息技术课程学科核心素养主要包括职业规范、安全生产、纯电动汽车动力电池系统故障诊断与维修学习与创新、团队合作等四个方面。
（二）课程目标通过学习，使学生获得纯电动汽车动力电池系统故障诊断与维修方面的基础知识、基本原理和基本技能，培养学生分析问题和解决问题的能力，为以后深入学习纯电动汽车维修在专业中的应用打好基础。
学习科学探究方法，发展自主学习能力，养成良好的思维习惯和职业规范，能运用相关的专业知识、专业方法和专业技能解决工程中的实际问题；理解科学技术与社会的相互作用，形成科学的价值观；培养学生的团队合作精神，激发学生的创新潜能，结合虚拟仿真系统提高学生的实践能力。

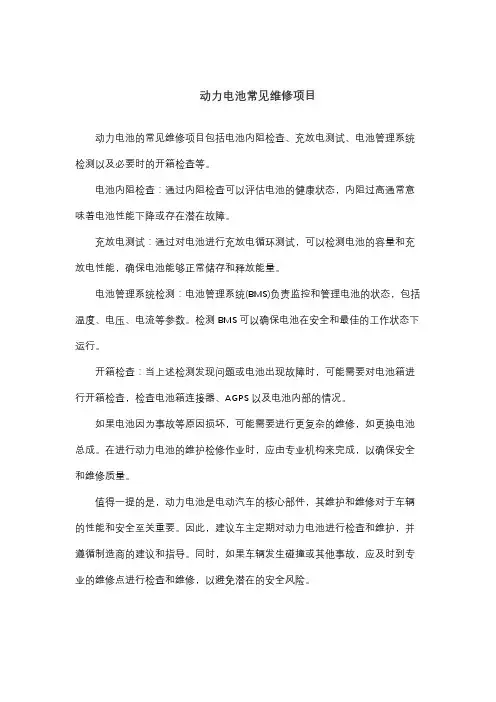

动力电池常见维修项目
动力电池的常见维修项目包括电池内阻检查、充放电测试、电池管理系统检测以及必要时的开箱检查等。
电池内阻检查：通过内阻检查可以评估电池的健康状态，内阻过高通常意味着电池性能下降或存在潜在故障。
充放电测试：通过对电池进行充放电循环测试，可以检测电池的容量和充放电性能，确保电池能够正常储存和释放能量。
电池管理系统检测：电池管理系统(BMS)负责监控和管理电池的状态，包括温度、电压、电流等参数。
检测BMS可以确保电池在安全和最佳的工作状态下运行。
开箱检查：当上述检测发现问题或电池出现故障时，可能需要对电池箱进行开箱检查，检查电池箱连接器、AGPS以及电池内部的情况。
如果电池因为事故等原因损坏，可能需要进行更复杂的维修，如更换电池总成。
在进行动力电池的维护检修作业时，应由专业机构来完成，以确保安全和维修质量。
值得一提的是，动力电池是电动汽车的核心部件，其维护和维修对于车辆的性能和安全至关重要。
因此，建议车主定期对动力电池进行检查和维护，并遵循制造商的建议和指导。
同时，如果车辆发生碰撞或其他事故，应及时到专业的维修点进行检查和维修，以避免潜在的安全风险。
动力电池热管理系统性能试验方法1 范围本标准规定了动力电池热管理系统性能的试验方法。
本标准适用于乘用车用动力电池热管理系统，商用车用动力电池热管理系统可以参考。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2900.41-2008 电工术语原电池和蓄电池GB/T 19596-2017 电动汽车术语（ISO 8713:2002,NEQ）GB/T 31467.2电动汽车用锂离子动力蓄电池包和系统第2部分：高能量应用测试规程QC/T 468-2010 汽车散热器GB/T 18386-2017 电动汽车能量消耗率和续驶里程试验方法GB 18352.6-2016 轻型汽车污染物排放限制及测量方法（中国第六阶段）3 术语和定义GB/T 2900.41-2008、GB/T 19596-2017中界定的以及下列术语和定义适用于本文件。
3.1 动力电池热管理系统 battery thermal management system综合运用各种技术手段，具备动力电池冷却、加热、保温和均温等功能，保证动力电池在不同环境下正常工作的系统。
同时，该系统可以在动力电池发生热失控时提供报警信号，具备安全防护功能。
通常，动力电池热管理系统包括主动式热管理系统和被动式热管理系统两种。
3.2 被动式热管理系统 passive thermal management systems基于热传导、热辐射、热对流等热量传输原理，只依靠冷却或加热流体因为温度因素缓慢流动自然完成热量输入输出交换的热管理系统。
该类系统通常适用于单体产热量小于5W的电池。
3.3 主动式热管理系统 active thermal management systems基于热传导、热辐射、热对流等热量传输原理，使用耗能部件消耗能量完成热量输入输出交换的系统。

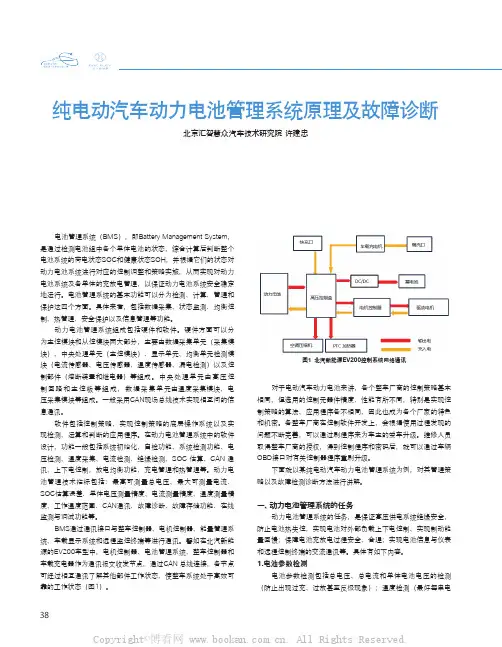

图1 北汽新能源EV200控制系统网络通讯对于电动汽车动力电池来讲，各个整车厂商的控制策略基本相同，但选用的控制元器件精度、性能有所不同，特别是实现控制策略的算法、应用程序各不相同，因此也成为各个厂家的特色和机密。
各整车厂商在控制软件开发上，会根据使用过程发现的问题不断完善，可以通过刷程序来为车主的爱车升级。
维修人员取得整车厂商的授权，得到控制程序和密码后，就可以通过车辆图2 动力电池管理系统与外部系统CAN通讯关系框图图3 电芯电压检测接点分布从控盒电路板上的检测电路对各个电芯巡回检查，电压数据经隔离后送到电路板计算区域处理，再通过内部CAN线送主控盒分析处理。
主控盒要进一步计算整个电池包的SOC，以及最高电压电芯与最低电压电芯的差值是否超标，是否达到放电截止电压或充电截止电压，然后再做后续控制处理。
电池温度检测一般在电池模组上安置温度传感器检查，温度传感器安置在模组的接线柱附近。
温度传感器的测量引线分别送图4 电芯电压检测线与检测电阻阵列图5 动力电池上下电过程原理图图6 高压回路绝缘检测与继电器开闭状态检测控制盒2．动力电池母线继电器开闭状态检测与高压回路绝缘检测(1)动力电池对外高压上下电过程控制图5是动力电池上下电过程原理图。
动力电池对外部负载上的电指令如下。
驾驶员起动车辆，钥匙置ON位，动力电池负极继电器闭合，全车高压系统各个控制器初始化、自检，完成后通过CAN线通报。
动力电池对内部电芯电压和温度检查合格、母线绝缘检测合格，动力电池主控盒接通预充继电器（预充继电器与预充电阻串联，然后与正极继电器并联）。
动力电池为外部负载所有电容图7 变阻抗网络电路图9 套装在母线上的霍尔电流传感器图7b 变阻抗网络电路图7c 变阻抗网络电路关断时,图7b桥式阻抗网络的等效形式为R g1与串联。
这时,电源电压为U 01，电流为I 1。
R/(R g1+R)) (1)关断时，图7c桥式阻抗网络的等效形式为R g2串联,这时,电源电压为U 02、电流为I 2。
