轧机详细介绍

二十辊轧机工作原理

二十辊轧机是一种常用的金属材料加工设备，它能够将金属材料进行轧制，从而改变其形状和厚度。在工业生产中，二十辊轧机被广泛应用于钢铁、铝、铜等金属材料的加工过程中。那么，二十辊轧机是如何工作的呢？接下来，我们将详细介绍二十辊轧机的工作原理。

首先，让我们来了解一下二十辊轧机的结构。二十辊轧机由上、下辊架、辊子、传动装置、辊间装置、辊缝调整装置等部分组成。在工作时，金属材料经过辊子的轧制，通过不同的辊缝来改变其形状和厚度。

二十辊轧机的工作原理主要包括以下几个步骤，进料、轧制、出料和辊缝调整。首先，金属材料被送入二十辊轧机的进料口，经过一系列的传动装置和辊子的作用，金属材料开始进行轧制。在轧制过程中，金属材料经过多次来回轧制，逐渐改变其形状和厚度。最后，轧制后的金属材料从二十辊轧机的出料口输出，完成整个轧制过程。

在二十辊轧机的工作过程中，辊缝调整是非常重要的一环。通过调整辊缝的大小，可以控制金属材料的轧制厚度和形状，从而满足不同工艺要求。辊缝的调整通常由液压或机械手段来实现，操作简便、灵活。

总的来说，二十辊轧机通过辊子的轧制作用，能够将金属材料进行塑性变形，从而改变其形状和厚度。在工业生产中，二十辊轧机广泛应用于钢铁、铝、铜等金属材料的加工过程中，为金属材料的生产提供了重要的技术支持。

通过本文的介绍，相信大家对二十辊轧机的工作原理有了更深入的了解。二十辊轧机作为一种重要的金属加工设备，其工作原理的掌握对于相关行业的从业人员来说是非常重要的。希望本文能够对大家有所帮助，谢谢阅读！

轧机工作原理

轧机是一种用于金属材料加工的设备，其工作原理是通过一系列辊子对金属材料进行挤压和变形，从而获得所需的形状和尺寸。轧机通常用于生产钢材、铝材、铜材等金属材料的板材、型材和棒材等产品。下面将详细介绍轧机的工作原理。

1. 轧机的基本结构

轧机通常由上下两组辊子组成，上辊组和下辊组分别安装在机架上。上辊组和下辊组之间的距离可以根据需要进行调整，以满足不同材料的加工要求。轧机还配备有传动系统、辊子调整系统、润滑系统等辅助设备，以确保轧机的正常运行和产品的质量。

2. 轧机的工作原理

轧机的工作原理可以分为两个基本过程：压下和拉长。首先，金属材料经过预处理后送入轧机的进料口，进入上下辊组之间的工作区域。然后，通过传动系统驱动辊子旋转，使得金属材料在辊子的挤压下逐渐变形。在这个过程中，金属材料会受到辊子的挤压和拉伸，从而改变其截面形状和尺寸。最终，金属材料从轧机的出料口出来，成为所需的产品。

3. 轧机的工作特点

轧机在工作过程中具有以下特点：

（1）高压挤压：轧机通过辊子对金属材料进行高压挤压，使得金属材料产生塑性变形，从而获得所需的形状和尺寸。

（2）连续作业：轧机可以连续对金属材料进行加工，提高生产效率和产品质量。

（3）多道次轧制：为了获得更好的加工效果，轧机通常会进行多道次的轧制，即通过多组辊子依次进行挤压和拉伸，从而逐步改变金属材料的形状和尺寸。

4. 轧机的应用领域

轧机广泛应用于钢铁、有色金属等行业，用于生产各种板材、型材、棒材等产品。在钢铁行业，轧机常用于生产冷轧板、热轧板、带钢、型钢等产品；在有色金属行业，轧机可用于生产铝板、铜板、铝型材等产品。此外，轧机还可以用于金属材料的表面处理和精密加工，满足不同行业的特殊需求。

总之，轧机是一种重要的金属加工设备，其工作原理是通过一系列辊子对金属材料进行挤压和变形，从而获得所需的形状和尺寸。轧机具有高压挤压、连续作业和多道次轧制等特点，广泛应用于钢铁、有色金属等行业，为各种金属制品的生产提供了重要的加工手段。

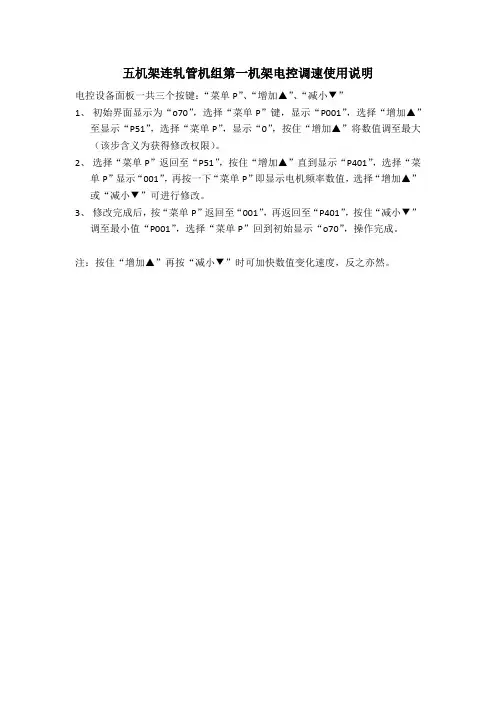

五机架连轧管机组第一机架电控调速使用说明

电控设备面板一共三个按键：“菜单P”、“增加▲”、“减小▼”

1、 初始界面显示为“o70”，选择“菜单P”键，显示“P001”，选择“增加▲”至显示“P51”，选择“菜单P”，显示“0”，按住“增加▲”将数值调至最大（该步含义为获得修改权限）。

2、 选择“菜单P”返回至“P51”，按住“增加▲”直到显示“P401”，选择“菜单P”显示“001”，再按一下“菜单P”即显示电机频率数值，选择“增加▲”或“减小▼”可进行修改。

3、 修改完成后，按“菜单P”返回至“001”，再返回至“P401”，按住“减小▼”调至最小值“P001”，选择“菜单P”回到初始显示“o70”，操作完成。

注：按住“增加▲”再按“减小▼”时可加快数值变化速度，反之亦然。

两块板材实际尺寸：

1. 10Gd-5Y 尺寸：26mm×138mm×1035mm

2. 10Gd-3Y 尺寸： 27mm×138mm×820mm

宽度若定为100mm，会影响到后继实验，所以宽度拟定为120mm，最终获得板的尺寸为：8mm×120mm×300mm。

经过计算，1号板能轧制得到7块板，

2号板能得到6块板。

轧制工艺参数：

轧前温度：440℃ 时间：3h

轧辊预热：150℃

终轧温度：360~370℃

轧间退火：温度：440℃ 时间 ：30min

压下量：前几道次控制在5%，后逐渐加大变形量，控制在10%以下

轧制速度：前几道次为0.4m/s，最后适当提高轧制速度，改为0.6m/s

铣后板厚为8mm

退火温度：350℃， 时间：60min

1#(10Gd-5Y)板材

轧前（计划）(mm) 下压率 压下量(mm)

0 26

1 26 5% 1.300

2 24.7 5% 1.235

3 23.465 5% 1.173

4 22.292 10% 2.229

5 20.063 10% 2.006

6 18.057 10% 1.806

7 16.251 10% 1.625

8 14.626 8% 1.170

9 13.456 8% 1.076

10 12.38 8% 0.990

11 11.39 7% 0.797

12 10.593 7% 0.742

13 9.851

2#(10Gd-3Y)板材

轧前（计划）(mm) 下压率 压下量(mm)

0 27

1 27 5% 1.35

2 25.65 5% 1.282

3 24.368 5% 1.218

4 23.15 10% 2.315

5 20.835 10% 2.084

6 18.751 10% 1.875

7 16.876 10% 1.688

8 15.188 8% 1.215
