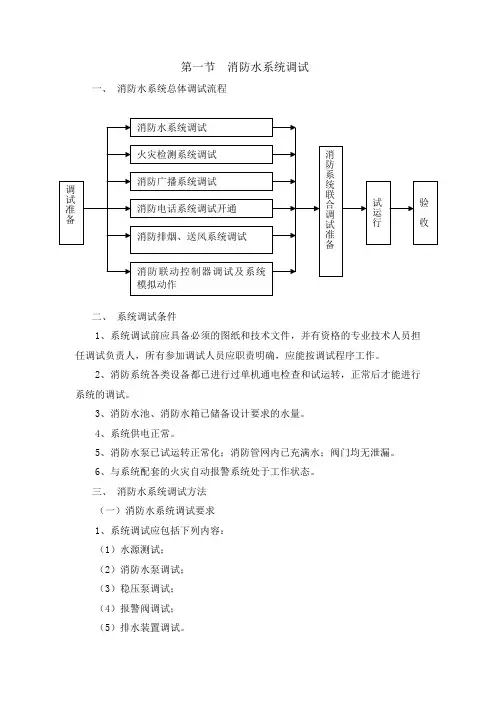

第一节 消防水系统调试
一、 消防水系统总体调试流程
二、 系统调试条件
1、系统调试前应具备必须的图纸和技术文件，并有资格的专业技术人员担任调试负责人，所有参加调试人员应职责明确，应能按调试程序工作。
2、消防系统各类设备都已进行过单机通电检查和试运转，正常后才能进行系统的调试。
3、消防水池、消防水箱已储备设计要求的水量。
4、系统供电正常。
5、消防水泵已试运转正常化；消防管网内已充满水；阀门均无泄漏。
6、与系统配套的火灾自动报警系统处于工作状态。
三、 消防水系统调试方法
（一）消防水系统调试要求
1、系统调试应包括下列内容：
（1）水源测试；
（2）消防水泵调试；
（3）稳压泵调试；
（4）报警阀调试；
（5）排水装置调试。 调试准备 消防系统联合调试准备 试运行 验
收 消防水系统调试
火灾检测系统调试
消防广播系统调试
消防电话系统调试开通
消防排烟、送风系统调试
消防联动控制器调试及系统模拟动作 2、水源测试应符合下列要求：
（1）按设计要求核实消防水箱的容积、设置高度及消防储水不作他用的技术措施；
（2）按设计要求核实消防水泵接合器的数量和供水能力，并通过移动式消防水泵做供水试验进行验证。
3、消防水泵调试应符合下列要求：
（1）以自动或手动方式启动消防水泵时，消防水泵应在5min内投入正常运行。
（2）以备用电源切换时，消防水泵应在15min内投入正常运行。
4、稳压泵调试时，模拟设计启动条件，稳压泵应立即启动，当达到系统设计压力时，稳压泵应自动停止运行。
5、报警阀调试应符合下列要求：
（1）湿式报警阀调试时，在其试水装置处放水，报警阀应及时动作；水力警铃应发出报警信号，水流指示器应输出报警电信号，压力开关应接通电路报警，并应启动消防水泵。
（2）干式报警阀调试时，开启系统试验阀，报警阀的启动时间、启动点压力、水流到试验装置邮口所需时间，均应符合设计要求。
6、启动一只喷头或以0.94-1.5L/s的流量从末端试水装置处放水，水流指示器、压力开关、水力警铃和消防水泵等应及时动作并发出相应的信号。
浙江吉安安装有限公司舟山分公司施工组织设计

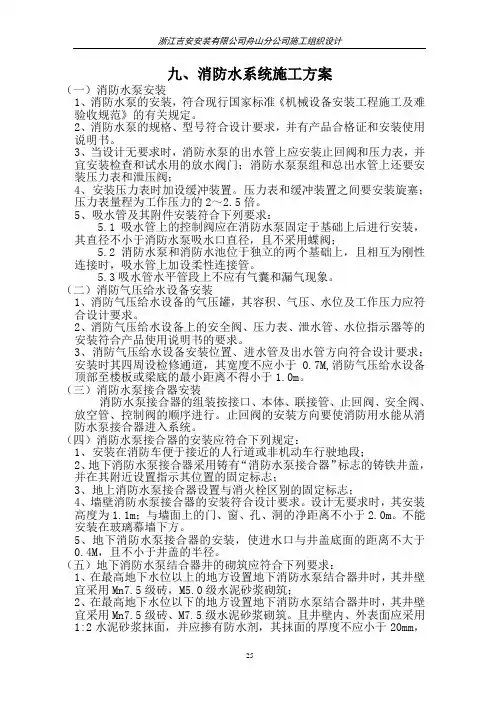

25 九、消防水系统施工方案
（一）消防水泵安装
1、消防水泵的安装，符合现行国家标准《机械设备安装工程施工及难验收规范》的有关规定。
2、消防水泵的规格、型号符合设计要求，并有产品合格证和安装使用说明书。
3、当设计无要求时，消防水泵的出水管上应安装止回阀和压力表，并宜安装检查和试水用的放水阀门；消防水泵泵组和总出水管上还要安装压力表和泄压阀；
4、安装压力表时加设缓冲装置。压力表和缓冲装置之间要安装旋塞；压力表量程为工作压力的2～2.5倍。
5、吸水管及其附件安装符合下列要求：
5.1吸水管上的控制阀应在消防水泵固定于基础上后进行安装，其直径不小于消防水泵吸水口直径，且不采用蝶阀；
5.2消防水泵和消防水池位于独立的两个基础上，且相互为刚性连接时，吸水管上加设柔性连接管。
5.3吸水管水平管段上不应有气囊和漏气现象。
（二）消防气压给水设备安装
1、消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。
2、消防气压给水设备上的安全阀、压力表、泄水管、水位指示器等的安装符合产品使用说明书的要求。
3、消防气压给水设备安装位置、进水管及出水管方向符合设计要求；安装时其四周设检修通道，其宽度不应小于0.7M,消防气压给水设备顶部至楼板或梁底的最小距离不得小于1.0m。
（三）消防水泵接合器安装
消防水泵接合器的组装按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。止回阀的安装方向要使消防用水能从消防水泵接合器进入系统。
（四）消防水泵接合器的安装应符合下列规定：
1、安装在消防车便于接近的人行道或非机动车行驶地段；
2、地下消防水泵接合器采用铸有“消防水泵接合器”标志的铸铁井盖，并在其附近设置指示其位置的固定标志；
3、地上消防水泵接合器设置与消火栓区别的固定标志；
4、墙壁消防水泵接合器的安装符合设计要求。设计无要求时，其安装高度为1.1m；与墙面上的门、窗、孔、洞的净距离不小于2.0m。不能安装在玻璃幕墙下方。
图 文 详 解 消 防 给 水 工 程 系 统 ?
消防工程给水是给排水工程的重要构成部分，此次将为大家详尽介绍消防给水工程系统，包含详尽的图例介绍，希望能够帮助到大家。
建筑消防系一致般可分为：消火栓给水系统；自动喷水灭火系统；水幕消防系统三种形式。
消火栓系统
一、系统工作原理
火灾时着火部位周边出 1 支或几支水枪灭火，水箱中水供应，同时启动消防泵，泵供水不入箱，箱处有止回阀，消防队来了，消防车可从室外管网取水加压，经过水泵接合器打入室内灭火，也可在室外用车上水枪灭火。
二、系统构成
消火栓设备，水泵接合器，消防管道，消防水箱，消防水池，水源
1、消火栓设备
消火栓设备由水枪、水带和消火栓构成，均安装于消火栓箱内。
2、水泵接合器
水泵接合器是连结消防车向室内消防给水系统加压供水的装置，一端有消防给水管
网水平干管引出另一端设于消防车易于靠近的地方。
3、消防管道
建筑物内消防管道能否与其余给水系统合用，或独立设置，应依据建筑物的性质和
使用要求经技术经济比较后确立。
4、消防水池
合用条件：用于无室外消防水源状况下，储存火灾连续时间内的室内消防用。
设置：可设于室外处下或地面上，也可设在室内陆下室，或与室内游泳池、水景水
池兼用。
5、消防水箱
消防水箱对扑救早期火灾起侧重要作用。
水箱的设置要求：为保证动供水的靠谱性，应采纳重力自流供水方式；消防水箱不
应与生活（或生产）高位水箱合用；水箱应储存有 10min 的室内消防用水量。
三、系统的给水方式
a、由室外给水管网直接供水的消防给水方式
合用条件：室外给水管网供应的水量和水压，在任何时候均能知足室内消火栓给水
系统所需的水量、水压要求时采纳。
b、设水箱的消火栓给水方式
供水特色：由室外给水管网向水箱供水，箱内储存 10min 消防用水量。
火灾早期：由水箱向消火栓给水系统供水；

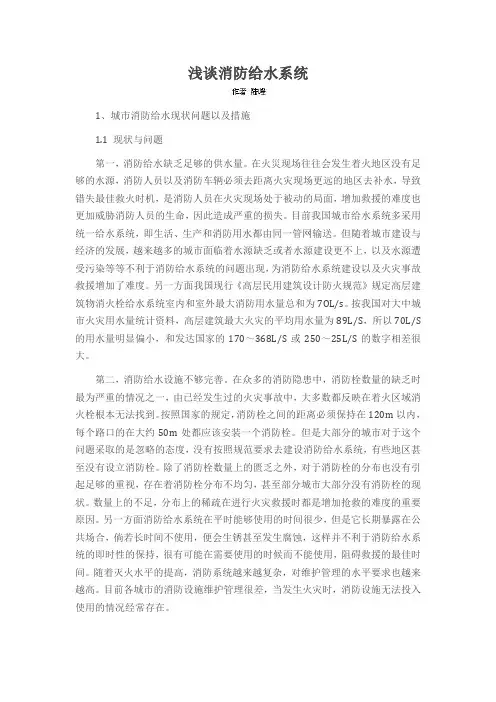

浅谈消防给水系统
1、城市消防给水现状问题以及措施
1.1 现状与问题
第一，消防给水缺乏足够的供水量。在火災现场往往会发生着火地区没有足够的水源，消防人员以及消防车辆必须去距离火灾现场更远的地区去补水，导致错失最佳救火时机，是消防人员在火灾现场处于被动的局面，增加救援的难度也更加威胁消防人员的生命，因此造成严重的损失。目前我国城市给水系统多采用统一给水系统，即生活、生产和消防用水都由同一管网输送。但随着城市建设与经济的发展，越来越多的城市面临着水源缺乏或者水源建设更不上，以及水源遭受污染等等不利于消防给水系统的问题出现，为消防给水系统建设以及火灾事故救援增加了难度。另一方面我国现行《高层民用建筑设计防火规范》规定高层建筑物消火栓给水系统室内和室外最大消防用水量总和为7OL/s。按我国对大中城市火灾用水量统计资料，高层建筑最大火灾的平均用水量为89L/S，所以70L/S的用水量明显偏小，和发达国家的170～368L/S或250～25L/S的数字相差很大。
第二，消防给水设施不够完善。在众多的消防隐患中，消防栓数量的缺乏时最为严重的情况之一，由已经发生过的火灾事故中，大多数都反映在着火区域消火栓根本无法找到。按照国家的规定，消防栓之间的距离必须保持在120m以内，每个路口的在大约50m处都应该安装一个消防栓。但是大部分的城市对于这个问题采取的是忽略的态度，没有按照规范要求去建设消防给水系统，有些地区甚至没有设立消防栓。除了消防栓数量上的匮乏之外，对于消防栓的分布也没有引起足够的重视，存在着消防栓分布不均匀，甚至部分城市大部分没有消防栓的现状。数量上的不足，分布上的稀疏在进行火灾救援时都是增加抢救的难度的重要原因。另一方面消防给水系统在平时能够使用的时间很少，但是它长期暴露在公共场合，倘若长时间不使用，便会生锈甚至发生腐蚀，这样并不利于消防给水系统的即时性的保持，很有可能在需要使用的时候而不能使用，阻碍救援的最佳时间。随着灭火水平的提高，消防系统越来越复杂，对维护管理的水平要求也越来越高。目前各城市的消防设施维护管理很差，当发生火灾时，消防设施无法投入使用的情况经常存在。 另外，经过实际走访发现，许多城市居民消防意识不强，经常会发现消防栓以及消火栓箱的通道被一些车辆或大型物品堵塞掉，甚至大部分的居民们并不知道该如何正确的使用消防栓，从而无法顺利将火势减小，从而酿成大祸。
