加油站设计方案

.

1. 加油站防雷设计方案

王珊珊 陈丹丹

(余姚市防雷中心,余姚市，315400）

摘要

随着我国经济的快速发展,交通事业正日新月异,人民的生活生平不断提高，汽车越来越多,加油站数量与日俱增,每年由于雷击造成的事故时有发生，直接威胁到加油站周围人群和建筑物的安全，因此加强加油站的防雷工程设计工作十分重要。而那些在郊区、偏远地方的加油站,经营者对雷电灾害的防护意识仍然十分薄弱，存在着侥幸心理和麻痹思想，一旦发生雷击事故,后果不堪设想。因此加油站的防雷措施应根据GB50057—2010《建筑物防雷设计规范》、GB50343—2004《建筑物电子信息系统防雷技术规范》及GB50156-2002《汽车加油加气站设计与施工规范》进行防雷设计.

关键词：雷电 加油站 防护 规范

1 概述

雷电产生于雷暴，而雷暴往往伴随强对流天气而形成,是由大气环流和当地气象因素决定的.雷暴是积雨云中云与云之间或云与地之间产生的放电现象，并伴有火花放电，强大电流通过时，又使空气迅速膨胀产生巨大的响声，即雷电。雷电是一种极具破坏力的自然现象，其电压可高达数百万伏,瞬间电流更可高达数十万安培。千百年来,雷电所造成的破坏可谓不计其数。因此雷电灾害已成为联合国公布的10种最严重的自然灾害之一。根据雷电特点及性质可将雷电分为直击雷、雷电感应及雷电波侵入。

伴随地方经济的发展和人民生活水平的提高，各地的机动车辆正在迅速增加，机动车公共加油站这一为之提供能源的配套服务设施也在快速增加。加油站在城市、乡镇交通建设中起着重要的作用，也是城市、乡镇灾害救助中的重要能源基地，但是近年来加油站的雷电灾害事故频繁发生,直接威胁到加油站周围人群和建筑物的安全，削弱了加油站作为城市、乡镇能源枢纽的功能,因此对加油站的雷电综合防护是非常重要的。

2 加油站雷电分区

2.1 加油站环境特点

加油站一般位于公路边，多属于空旷地区的孤立建筑物,容易遭受雷击，而且加油站又属于易燃易爆场所，对加油站的防雷现状应给予特别足够的重视，加油站通常具有以下几个特点：

一、课程设计的内容 严格遵循汽车加油站设计原理及相关规范技术要求，通过调查分析、综合选址及加油站规模（油罐的大小、个数）、加油机台数及油罐的抗浮等设计计算，完成基本设计参数条件下的某加油站平面布置及加油站工艺流程设计。 二、课程设计的要求与数据

1.项目简介 某加油站位于304国道430公里处，该加油站经营的油品品种主要为：93#车汽、97#车汽、-10#柴油、0#柴油。具体油品和年度经销量见下表。 油品种类 97#车汽 93#车汽 -10#柴油 0#柴油 年销量（t） 2350 1750 1650 2250 密度（kg/m3） 720 720 840 840 注：柴油为季节性油品。 2．该地区最大冻土层深度为200mm，平均地下水位为-1.3m。 3.浮土密度为1600kg/m3。

三、课程设计应完成的工作

1.目录； 2.摘要； 3.根据油品的年销量选择油罐的大小和个数； 4.确定加油站内加油机的台数； 5.油罐的抗浮设计计算； 6.完成加油站总平面布置图； 7.完成加油站的工艺流程图； 8.参考文献； 9.其他必要内容等； 四、课程设计进程安排 序号 设计各阶段内容 地点 起止日期

1 指导老师就课程设计内容、设计要求、进度安排、评分标准等做具体介绍。学生确定选题。明确设计要求。 油气储运设计室 11月10日

2 查阅与设计有关的资料。 油气储运设计室 11月11日—11月14日

3 根据查阅的资料，进行方案设计。 油气储运设计室 11月17日—11月19日

4 确定现场条件和假定故障。 油气储运设计室 11月20日—11月21日

5 撰写课程设计说明书。 油气储运设计室 11月24日—11月28日

6 课程设计初稿的修订。 油气储运设计室 12月1日—12月3日

7 上交课程设计说明书。 油气储运设计室 12月4日

8 课程设计进行答辩。 油气储运设计室 12月5日

五、应收集的资料及主要参考文献

榆林学院油库设计与管理课程设计

1

一、中石油加油站设计

1.1 中石油加油站设计流程 .................................................. 3

1.1.1 设计依据......................................................... 3

1.1.2本设计的主要内容 ................................................. 3

1.1.3本加油站的设计原则 ............................................... 3

二、中石油加油站区域划分及总体平面布置 ......................................... 4

2.1 加油站的区域划分 ....................................................... 4

2.1.1 建筑面积......................................................... 4

2.1.2区域划分 ......................................................... 4

2.1.3主要防火间距 ..................................................... 4

2.2加油站总平面布置 ....................................................... 5

2.2.1储油罐区布置 ..................................................... 5

2.2.2作业区布置 ....................................................... 6

科学管理

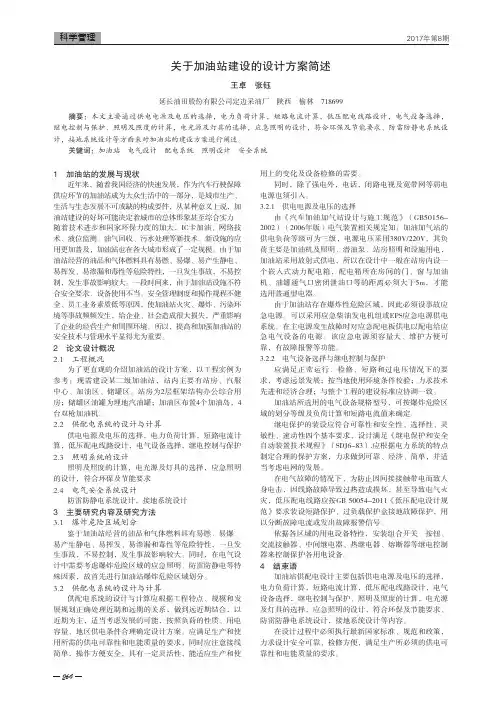

264 2017年第8期1 加油站的发展与现状近年来，随着我国经济的快速发展，作为汽车行驶保障供应环节的加油站成为大众生活中的一部分，是城市生产、生活与生态发展不可或缺的构成要件，从某种意义上说，加油站建设的好坏可能决定着城市的总体形象甚至综合实力。随着技术进步和国家环保力度的加大，IC卡加油、网络技术、液位监测、油气回收、污水处理等新技术、新设施的应用更加普及，加油站也在各大城市形成了一定规模。由于加油站经营的油品和气体燃料具有易燃、易爆、易产生静电、易挥发、易渗漏和毒性等危险特性，一旦发生事故，不易控制，发生事故影响较大。一段时间来，由于加油站设施不符合安全要求、设备使用不当、安全管理制度和操作规程不健全、员工业务素质低等原因，使加油站火灾、爆炸、污染环境等事故频频发生，给企业、社会造成很大损失，严重影响了企业的经营生产和周围环境。所以，提高和加强加油站的安全技术与管理水平显得尤为重要。2 论文设计概况2.1 工程概况为了更直观的介绍加油站的设计方案，以工程实例为参考：现需建设某二级加油站，站内主要有站房、汽服中心、加油区、储罐区。站房为2层框架结构办公综合用房；储罐区油罐为埋地汽油罐；加油区布置4个加油岛，4台双枪加油机。2.2 供配电系统的设计与计算供电电源及电压的选择，电力负荷计算，短路电流计算，低压配电线路设计，电气设备选择，继电控制与保护2.3 照明系统的设计照明及照度的计算，电光源及灯具的选择，应急照明的设计，符合环保及节能要求2.4 电气安全系统设计防雷防静电系统设计，接地系统设计3 主要研究内容及研究方法3.1 爆炸危险区域划分鉴于加油站经营的油品和气体燃料具有易燃、易爆、易产生静电、易挥发、易渗漏和毒性等危险特性，一旦发生事故，不易控制，发生事故影响较大。同时，在电气设计中需要考虑爆炸危险区域的应急照明、防雷防静电等特殊因素，故首先进行加油站爆炸危险区域划分。3.2 供配电系统的设计与计算供配电系统的设计与计算应根据工程特点、规模和发展规划正确处理近期和远期的关系，做到远近期结合，以近期为主，适当考虑发展的可能，按照负荷的性质、用电容量、地区供电条件合理确定设计方案。应满足生产和使用所需的供电可靠性和电能质量的要求，同时应注意接线简单，操作方便安全，具有一定灵活性，能适应生产和使用上的变化及设备检修的需要。同时，除了强电外，电话，闭路电视及宽带网等弱电电源也须引入。3.2.1 供电电源及电压的选择由《汽车加油加气站设计与施工规范》（GB50156-2002）（2006年版）电气装置相关规定知：加油加气站的供电负荷等级可为三级，电源电压采用380V/220V，其负荷主要是加油机及照明、潜油泵、站房照明和设施用电，加油站采用放射式供电，所以在设计中一般在站房内设一个嵌入式动力配电箱，配电箱所在房间的门、窗与加油机、油罐通气口密闭泄油口等的距离必须大于5m，才能选用普通型电器。由于加油站存在爆炸性危险区域，因此必须设事故应急电源。可以采用应急柴油发电机组或EPS应急电源供电系统。在主电源发生故障时对应急配电板供电以配电给应急电气设备的电源。该应急电源须容量大、维护方便可靠，有故障报警等功能。3.2.2 电气设备选择与继电控制与保护应满足正常运行、检修、短路和过电压情况下的要求，考虑远景发展；按当地使用环境条件校验；力求技术先进和经济合理；与整个工程的建设标准应协调一致。加油站所选用的电气设备规格型号，可按爆炸危险区域的划分等级及负荷计算和短路电流值来确定。继电保护的装设应符合可靠性和安全性、选择性、灵敏性、速动性四个基本要求，设计满足《继电保护和安全自动装置技术规程》（SDJ6-83）.应根据电力系统的特点制定合理的保护方案，力求做到可靠、经济、简单，并适当考虑电网的发展。在电气故障的情况下，为防止因间接接触带电而致人身电击，因线路故障导致过热造成损坏，甚至导致电气火灾，低压配电线路应按GB 50054-2011《低压配电设计规范》要求装设短路保护、过负载保护盒接地故障保护，用以分断故障电流或发出故障报警信号。依据各区域的用电设备特性，安装组合开关、按钮、交流接触器、中间继电器、热继电器、熔断器等继电控制器来控制保护各用电设备。4 结束语加油站供配电设计主要包括供电电源及电压的选择，电力负荷计算，短路电流计算，低压配电线路设计，电气设备选择，继电控制与保护、照明及照度的计算，电光源及灯具的选择，应急照明的设计，符合环保及节能要求、防雷防静电系统设计，接地系统设计等内容。在设计过程中必须执行最新国家标准、规范和政策，力求设计安全可靠、检修方便，满足生产所必须的供电可靠性和电能质量的要求。关于加油站建设的设计方案简述王卓 张钰延长油田股份有限公司定边采油厂 陕西 榆林 718699摘要：本文主要通过供电电源及电压的选择，电力负荷计算，短路电流计算，低压配电线路设计，电气设备选择，继电控制与保护、照明及照度的计算，电光源及灯具的选择，应急照明的设计，符合环保及节能要求、防雷防静电系统设计，接地系统设计等方面来对加油站的建设方案进行阐述。关键词：加油站 电气设计 配电系统 照明设计 安全系统
