万用表针对晶闸管的检测

用指针式万用表检测单向晶闸管1.判断单向晶闸管的电极首先判别引脚极性。

由单向晶闸管的内部结构示意图上看,其控制极G与阴极K之间为一个PN结,而控制极G与阳极A之间有两个反向串联的PN结,如图4.70所示。

根据上述结构特点,我们可以先判别出阳极A。

方法是用指针式万用表R×1挡测量闸管三只引脚之间的电阻值,当发现某只引脚与其余两引脚均不通时,这只引脚为阳极A。

再测量剩余两引脚之间的正、反向电阻值,其中测得电阻值较小的一次,黑表笔所接的为控制极G,红表笔所接的为阴极K。

假如三只引脚两两之间均不通或电阻值均很小,说明该晶闸管已损坏。

2.检测单向晶闸管的触发功能将万用表置于R×1挡,黑表笔接阳极A,红表笔接阴极K,控制极G悬空,此时表针应指示∞(无穷大),说明晶闸管处于截止状态,如图4.71所示。

然后在黑表笔与阳极A保持接触的同时,用它的笔尖接触一下控制极G(将A极与G极短接一下),给控制极加上正触发电压,表针的偏转角度应明显变大,表明晶闸管导通,如图4.72所示。

若表针不摆动,说明晶闸管断路损坏。

如图4.73所示,在G极脱开与A极的接触后,表针仍然能一直保持偏转,说明晶闸管去掉触发电压后仍然能够保持导通状态,功能正常,可以使用。

注意:有些晶闸管因维持电流较大,万用表的测试电流小于它的维持电流,当黑表笔与控制极G与脱开后,晶闸管不能维持导通状态,表针会回到∞(无穷大)位置,也属于正常。

用指针式万用表检测双向晶闸管下面介绍利用万用表R×1挡判定双向晶闸管电极并检查其触发能力的方法。

1.判断双向晶闸管的电极由双向晶闸管内部结构图4.74可知,双向晶闸管的控制极G与主电极T1相距很近,与主电极T2相距较远,而且其间有多个反向相连的PN结间隔。

因此,双向晶闸管的控制极G与主电极T1之间的正、反向电阻都很小,而主电极T2与控制极G、主电极T2与主电极T1之间的正、反向电阻均为无穷大。

这表明,若测出某一只引脚与其他两只引脚都不通,则这一只引脚肯定是主电极T2。

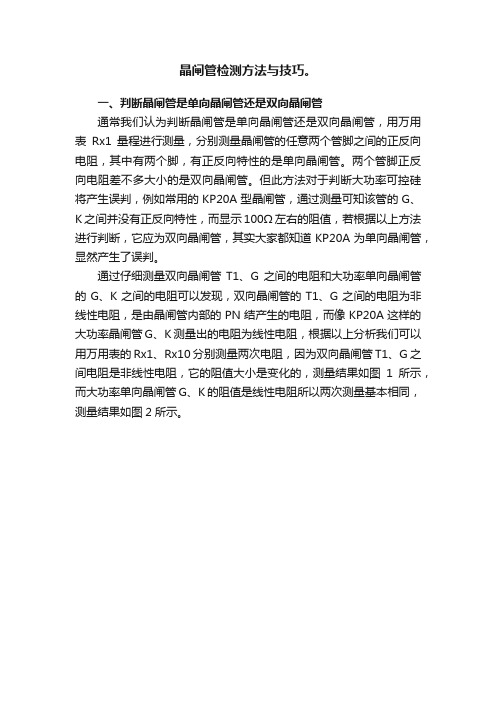

晶闸管检测方法与技巧。

一、判断晶闸管是单向晶闸管还是双向晶闸管通常我们认为判断晶闸管是单向晶闸管还是双向晶闸管，用万用表Rx1量程进行测量，分别测量晶闸管的任意两个管脚之间的正反向电阻，其中有两个脚，有正反向特性的是单向晶闸管。

两个管脚正反向电阻差不多大小的是双向晶闸管。

但此方法对于判断大功率可控硅将产生误判，例如常用的KP20A型晶闸管，通过测量可知该管的G、K之间并没有正反向特性，而显示100Ω左右的阻值，若根据以上方法进行判断，它应为双向晶闸管，其实大家都知道KP20A为单向晶闸管，显然产生了误判。

通过仔细测量双向晶闸管T1、G之间的电阻和大功率单向晶闸管的G、K之间的电阻可以发现，双向晶闸管的T1、G之间的电阻为非线性电阻，是由晶闸管内部的PN结产生的电阻，而像KP20A这样的大功率晶闸管G、K测量出的电阻为线性电阻，根据以上分析我们可以用万用表的Rx1、Rx10分别测量两次电阻，因为双向晶闸管T1、G之间电阻是非线性电阻，它的阻值大小是变化的，测量结果如图1所示，而大功率单向晶闸管G、K的阻值是线性电阻所以两次测量基本相同，测量结果如图2所示。

根据以上测量，我们判断晶闸管是单向晶闸管还是双向晶闸管时，两个管脚之间有正反向特性的是单向晶闸管。

两个阻止差不多大小的宜采用Rx10量程再判断一次，阻值不变的是单向晶闸管，阻值变化较大的是双向晶闸管，这样就可以确保判断的准确性。

二、判断单向晶闸管管脚对于小功率单向晶闸管，用模拟万用表Rx1量程或数字万用表量程进行测量，分别测量每个管脚和另外两个管脚的正反向电阻，其中有一个管脚对另外两个管脚的正反向电阻都是无穷大，则该管脚是阳极(A)。

其它两个管脚之间有一个PN结有正反向特性，当万用表黑表笔接K红表笔接G时不导通，如图3所示:当万用表黑表笔接G、红表笔接K时导通，如图4所示。

对于大功率晶闸管，可以从封装形式上直接区分管脚，常用大功率晶闸管管脚排列如图5所示。

大功率晶闸管测量方法大功率晶闸管是一种常见的功率半导体器件，广泛应用于电力电子设备中。

在实际工程中，对大功率晶闸管进行准确的测量是非常重要的，可以有效保证设备的正常运行和性能稳定。

本文将介绍大功率晶闸管的测量方法，希望能为工程技术人员提供一些参考。

首先，我们需要准备一些测量工具，包括数字万用表、示波器、功率仪等。

这些工具将在测量过程中发挥重要作用，确保我们能够准确地获取晶闸管的参数信息。

接下来，我们将介绍大功率晶闸管的测量步骤。

首先，我们需要对晶闸管进行静态特性测量。

这包括测量晶闸管的导通压降、关断压降、触发电流等参数。

通过静态特性测量，我们可以了解晶闸管的基本电气特性，为后续的工作提供参考。

然后，我们需要进行动态特性测量。

这一步骤需要利用示波器等工具，测量晶闸管在不同工作条件下的电压、电流波形。

通过动态特性测量，我们可以了解晶闸管在实际工作中的响应情况，帮助我们更好地设计和调整电路。

除了静态和动态特性测量，我们还需要进行温度特性测量。

大功率晶闸管在工作过程中会产生一定的热量，温度的变化会对其性能产生影响。

因此，我们需要在不同温度条件下对晶闸管进行测量，了解其温度特性，为工程设计提供参考。

最后，我们需要对测量结果进行分析和总结。

通过对测量数据的分析，我们可以得出晶闸管的工作特性，为工程设计和设备维护提供重要参考。

同时，我们还可以根据测量结果对晶闸管进行分类和筛选，确保设备的稳定性和可靠性。

总之，大功率晶闸管的测量是一项重要的工作，对于保证设备的正常运行和性能稳定具有重要意义。

通过本文介绍的测量方法，希望能够帮助工程技术人员更好地进行晶闸管的测量工作，为电力电子设备的设计和维护提供有力支持。

不同晶闸管的检测方式介绍〔一〕单向晶闸管的检测1．判别各电极根据普通晶闸管的结构可知,其门极G与阴极K极之间为一个PN结,具有单向导电特性,而阳极A与门极之间有两个反极性串联的PN结.因此,通过用万用表R×100A 或R×1k档测量普通晶闸管各引脚之间的电阻值,即能确定三个电极.具体方法是：将万用表黑表笔任接晶闸管某一极,红表笔依次去触碰另外两个电极.若测量结果有一次阻值为几千欧姆〔kΩ〕,而另一次阻值为几百欧姆〔Ω〕,则可判定黑表笔接的是门极G.在阻值为几百欧姆的测量中,红表笔接的是阴极K,而在阻值为几千欧姆的那次测量中,红表笔接的是阳极A,若两次测出的阻值均很大,则说明黑表笔接的不是门极G,应用同样方法改测其它电极,直到找出三个电极为止.也可以测任两脚之间的正、反向电阻,若正、反向电阻均接近无穷大,则两极即为阳极A和阴极K,而另一脚即为门极G.普通晶闸管也可以根据其封装形式来判断出各电极.例如：螺栓形普通晶闸管的螺栓一端为阳极A,较细的引线端为门极G,较粗的引线端为阴极K.平板形普通晶闸管的引出线端为门极G,平面端为阳极A,另一端为阴极K.金属壳封装〔TO–3〕的普通晶闸管,其外壳为阳极A.塑封〔TO–220〕的普通晶闸管的中间引脚为阳极A,且多与自带散热片相连.图8-15为几种普通晶闸管的引脚排列.2．判断其好坏用万用表R×1k档测量普通晶体管阳极A与阴极K之间的正、反向电阻,正常时均应为无穷大〔∞〕若测得A、K之间的正、反向电阻值为零或阻值较小,则说明晶闸管内部击穿短路或漏电.测量门极G与阴极K之间的正、反向电阻值,正常时应有类似二极管的正、反向电阻值〔实际测量结果较普通二极管的正、反向电阻值小一些〕,即正向电阻值较小〔小于2 kΩ〕,反向电阻值较大〔大于80 kΩ〕.若两次测量的电阻值均很大或均很小,则说明该晶闸管G、K极之间开路或短路.若正、反电阻值均相等或接近,则说明该晶闸管已失效,其G、K极间PN结已失去单向导电作用.测量阳极A与门极G之间的正、反向电阻,正常时两个阻值均应为几百千欧姆〔kΩ〕或无穷大,若出现正、反向电阻值不一样〔有类似二极管的单向导电〕,则是G、A极之间反向串联的两个PN结中的一个已击穿短路.3．触发能力检测对于小功率〔工作电流为5A以下〕的普通晶闸管,可用万用表R×1档测量.测量时黑表笔接阳极A,红表笔接阴极K,此时表针不动,显示阻值为无穷大〔∞〕.用镊子或导线将晶闸管的阳极A与门极短路〔见图8-16〕,相当于给G极加上正向触发电压,此时若电阻值为几欧姆至几十欧姆〔具体阻值根据晶闸管的型号不同会有所差异〕,则表明晶闸管因正向触发而导通.再断开A极与G极的连接〔A、K极上的表笔不动,只将G极的触发电压断掉〕,若表针示值仍保持在几欧姆至几十欧姆的位置不动,则说明此晶闸管的触发性能良好. 对不求甚解作电流在5A以上的中、大功率普通晶闸管,因其通态压降VT、维持电流IH与门极触发电压VG均相对较大,万用表R×1档所提供的电流偏低,晶闸管不能完全导通,故检测时可在黑表笔端串接一只200Ω可调电阻和1~3节1.5V干电池〔视被测晶闸管的容量而定,其工作电流大于100A的,应用3节1.5V干电池〕,如图8-17所示.也可以用图8-18中的测试电路测试普通晶闸管的触发能力.电路中,VT为被测晶闸管,HL为6.3V指示灯〔手电筒中的小电珠〕,GB为6V电源〔可使用4节1.5V干电池或6V稳压电源〕,S为按钮,R为限流电阻.当按钮S未接通时,晶闸管VT处于阻断状态,指示灯HL不亮〔若此时HL亮,则是VT击穿或漏电损坏〕.按动一下按钮S后〔使S接通一下,为晶闸管VT的门极G提供触发电压〕,若指示灯HL一直点亮,则说明晶闸管的触发能力良好.若指示灯亮度偏低,则表明晶闸管性能不良、导通压降大〔正常时导通压降应为1V左右〕.若按钮S接通时,指示灯亮,而按钮断开时,指示灯熄灭,则说明晶闸管已损坏,触发性能不良.〔二〕双向晶闸管的检测1．判别各电极用万用表R×1或R×10档分别测量双向晶闸管三个引脚间的正、反向电阻值,若测得某一管脚与其它两脚均不通,则此脚便是主电极T2.找出T2极之后,剩下的两脚便是主电极T1和门极G3.测量这两脚之间的正反向电阻值,会测得两个均较小的电阻值.在电阻值较小〔约几十欧姆〕的一次测量中,黑表笔接的是主电极T1,红表笔接的是门极G.螺栓形双向晶闸管的螺栓一端为主电极T2,较细的引线端为门极G,较粗的引线端为主电极T1.金属封装〔TO–3〕双向晶闸管的外壳为主电极T2.塑封〔TO–220〕双向晶徊管的中间引脚为主电极T2,该极通常与自带小散热片相连.图8-19是几种双向晶闸管的引脚排列.2．判别其好坏用万用表R×1或R×10档测量双向晶闸管的主电极T1与主电极T2之间、主电极T2与门极G之间的正、反向电阻值,正常时均应接近无穷大.若测得电阻值均很小,则说明该晶闸管电极间已击穿或漏电短路.测量主电极T1与门极G之间的正、反向电阻值,正常时均应在几十欧姆〔Ω〕至一百欧姆〔Ω〕之间〔黑表笔接T1极,红表笔接G极时,测得的正向电阻值较反向电阻值略小一些〕.若测得T1极与G极之间的正、反处电阻值均为无穷大,则说明该晶闸管已开路损坏.3．触发能力检测对于工作电流为8A以下的小功率双向晶闸管,可用万用表R×1档直接测量.测量时先将黑表笔接主电极T2,红表笔接主电极T1,然后用镊子将T2极与门极G短路,给G极加上正极性触发信号,若此时测得的电阻值由无穷大变为十几欧姆〔Ω〕,则说明该晶闸管已被触发导通,导通方向为T2→T1.再将黑表笔接主电极T1,红表笔接主电极T2,用镊子将T2极与门极G之间短路,给G极加上负极性触发信号时,测得的电阻值应由无穷大变为十几欧姆,则说明该晶闸管已被触发导通,导通方向为T1→T2.若在晶闸管被触发导通后断开G极,T2、T1极间不能维持低阻导通状态而阻值变为无穷大,则说明该双向晶闸管性能不良或已经损坏.若给G极加上正〔或负〕极性触发信号后,晶闸管仍不导通〔T1与T2间的正、反向电阻值仍为无穷大〕,则说明该晶闸管已损坏,无触发导通能力.对于工作电流以8A以上的中、大功率双向晶闸管,在测量其触发能力时,可先在万用表的某支表笔上串接1~3节1.5V干电池,然后再用R×1档按上述方法测量.对于耐压为400V以上的双向晶闸管,也可以用220V交流电压来测试其触发能力与性能好坏.图8-20是双向晶闸管的测试电路.电路中,EL为60W/220V白炽灯泡,VT为被测双向晶闸管,R为100Ω限流电阻,S为按钮.将电源插头接入市电后,双向晶闸管处于截止状态,灯泡不亮〔若此时灯泡正常发光,则说明被测晶闸管的T1、T2极之间已击穿短路；若灯泡微亮,则说明被测晶闸管漏电损坏〕.按动一下按钮S,为晶闸管的门极G提供触发电压信号,正常时晶闸管应立即被触发导通,灯泡正常发光.若灯泡不能发光,则说明被测晶闸管内部开路损坏.若按动按钮S时灯泡点亮,松手后灯泡又熄灭,则表明被测晶闸管的触发性能不良.〔三〕门极关断晶闸管的检测1．判别各电极门极关断晶闸管三个电极的判别方法与普通晶闸管相同,即用万用表的R×100档,找出具有二极管特性的两个电极,其中一次为低阻值〔几百欧姆〕,另一次为阻值较大.在阻值小的那一次测量中,红表笔接的是阴极K,黑表笔接的是门极G,剩下的一只引脚为阳极A.2．触发能力和关断能力的检测可关断晶闸管触发能力的检测方法与普通晶闸管相同.检测门极关断晶闸管的关断能力时,可先按检测触发能力的方法使晶闸管处于导通状态,即用万用表R×1档,黑表笔接阳极A,红表笔接阴极K,测得电阻值为无穷大.再将A极与门极G短路,给G极加上正向触发信号时,晶闸管被触发导通,其A、K极间电阻值由无穷大变为低阻状态.断开A极与G极的短路点后,晶闸管维持低阻导通状态,说明其触发能力正常.再在晶闸管的门极G与阳极A之间加上反向触发信号,若此时A极与K极间电阻值由低阻值变为无穷大,则说明晶闸管的关断能力正常,图8-21是关断能力的检测示意图.也可以用图8-22所示电路来检测门极关断晶闸管的触发能力和关断能力.电路中,EL为6.3V 指示灯〔小电珠〕,S为转换开关,VT为被测晶闸管.当开关S关断时,晶闸管不导通,指示灯不亮.将开关S的K1触点接通时,为G极加上正向触发信号,指示灯亮,说明晶闸管已被触发导通.若将开关S断开,指示灯维持发光,则说明晶闸管的触发能力正常.若将开关S的K2触点接通,为G极加上反向触发信号,指示灯熄灭,则说明晶闸管的关断能力正常.〔四〕温控晶闸管的检测1．判别各电极温控晶闸管的内部结构与普通晶闸管相似,因此也可以用判别普通晶闸管电极的方法来找出温控晶闸管的电极.2．性能检测温控晶闸管的好坏也可以用万用表大致测出来,具体方法可参考普通晶闸管的检测方法.图8-23是温控晶闸管的测试电路.电路中,R是分流电阻,用来设定晶闸管VT的开关温度,其阻值越小,开关温度设置值就越高.C为抗干扰电容,可防止晶闸管VT误触发.HL为6.3V指示灯〔小电珠〕,S为电源开关.接通电源开关S后,晶闸管VT不导通,指示灯HL不亮.用电吹风"热风档〞给晶闸管VT加温,当其温度达到设定温度值时,指示灯亮,说明晶闸管VT已被触发导通.若再用电吹风"冷风〞档给晶闸管VT降温〔或待其自然冷却〕至一定温度值时,指示灯能熄灭,则说明该晶闸管性能良好.若接通电源开关后指示灯即亮或给晶闸管加温后指示灯不亮、或给晶闸管降温后指示灯不熄灭,则是被测晶闸管击穿损坏或性能不良.〔五〕光控晶闸管的检测用万用表检测小功率光控晶闸管时,可将万用表置于R×1档,在黑表笔上串接1~3节1.5V干电池,测量两引脚之间的正、反向电阻值,正常时均应为无穷大.然后再用小手电筒或激光笔照射光控晶闸管的受光窗口,此时应能测出一个较小的正向电阻值,但反向电阻值仍为无穷大.在较小电阻值的一次测量中,转业有笔接的是阳极A,红表笔接的是阴极K.也可用图8-24中电路对光控晶闸管进行测量.按通电源开关S,用手电筒照射晶闸管VT的受光窗口、为其加上触发光源〔大功率光控晶闸管自带光源,只要将其光缆中的发光二极管或半导体激光器加上工作电压即可,不用外加光源〕后,指示灯EL应点亮,撤离光源后指示灯EL 应维持发光.若接通电源开关S后〔尚未加光源〕,指示灯EL即点亮,则说明被测晶闸管已击穿短路.若接通电源开关、并加上触发光源后,指示灯EL仍不亮,在被测晶闸管电极连接正确的情况下,则是该晶闸管内部损坏.若加上触发光源后,指示灯发光,但取消光源后指示灯即熄灭,则说明该晶闸管触发性能不良.〔六〕BTG晶闸管的检测1．判别各电极根据BTG晶闸管的内部结构可知,其阻极A、阴极K之间和门极G、阴极K之间均包含有多个正、反向串联有PN结,而阳极A与门极G之间却只有一个PN结.因此,只要用万用表测出A极和G极即可.将万用表置于R×1k档,两表笔任接被测晶闸管的某两个引脚〔测其正、反向电阻值〕,若测出某对引脚为低阻值时,则黑表笔接的阳极A,而红表笔接的是门极G,另外一个引脚即是阴极K.2．判断其好坏用万用表R×1k档测量BTG晶闸管各电极之间的正、反向电阻值.正常时,阳极A与阴极K之间的正、反向电阻均为无穷大；阳极A与门极G之间的正向电阻值〔指黑表笔接A极时〕为几百欧姆至几千欧姆,反向电阻值为无穷大.若测得某两极之间的正、反向电阻值均很小,则说明该晶闸管已短路损坏.3．触发能力检测将万用表置于R×1档,黑表笔接阳极A,红表笔接阴极K,测得阻值应为无穷大.然后用手指触摸门极G,给其加一个人体感应信号,若此时A、K之间的电阻值由无穷大变为低阻值〔数欧姆〕,则说明晶闸管的触发能力良好.否则说明此晶闸管的性能不良. 〔七〕逆导晶闸管的检测1．判别各电极根据逆导晶闸管内部结构可知,在阳极A与阴极K之间并接有一只二极管〔正极接K极〕,而门极G与阴极K之间有一个PN结,阳极A与门极之间有多个反向串联有PN结.用万用表R×100档测量各电极之间的正反向电阻值时,会发发有一个电极与另外两个电极之间正、反向测量时均会有一个低阻值,这个电极就是阴极K.将黑表笔接阴极K,红表笔依次去触碰另外两个电极,显示为低阻值的一次测量中,红表笔接的是阳极A.再将红表笔接阴极K,黑表笔依次触碰另外两电极,显示低阻值的一次测量中,黑表笔接的便是门极G.2．测量其好坏用万用表R×100或R×1k档测量反向导通晶闸管的阳极A与阴极K之间的正、反向电阻值,正常时,正向电阻值〔黑表笔接A极〕为无穷大,反向电阻值为几百欧姆至几千欧姆〔用R×1k档测量为7kΩ左右,用R×100档测量为900Ω左右〕.若正、反向电阻值均为无穷大,则说明晶闸管内部并接的二极管已开路损坏.若正反向电阻值为很小,则是晶闸管短路损坏.正常时反向导通晶闸管的阳极A与门极G之间的正、反向电阻值均为无穷大.若测得A、G 极之间的正、反向电阻值均很小,则说明晶闸管的A、G极之间击穿短路.正常时反向导通晶闸管的门极G与阴极K之间的正向电阻值〔黑表笔接G极〕为几百欧姆至几千欧姆,反向电阻值为无穷大.若测得其正、反向电阻值均为无穷大或均很小,则说明该晶闸管G、K极间已开路或短路损坏.3．触发能力检测反向导通晶闸管的触发能力的检测方法与普通晶闸管相同.用万用表R×1档,黑表笔接阳极A,红表笔接阴极K〔大功率晶闸管应在黑表笔或红表笔上串接1~3节1.5V 干电池〕,将A、G极间瞬间短路,晶闸管即能被触发导通,万用表上的读数会由无穷大变为低阻值.若不能由无穷大变为低阻值,则说明被测晶闸管的触发能力不良.〔八〕四端晶闸管的检测1．判别各电极四端晶闸管多采用金属壳封装,图8-25是其管脚排列底视图.从管键〔管壳上的凸起处〕开始看,顺时针方向依次为阴极K,阴极门极GK、阳极门极GA、阳极A. 2．判断其好坏用万用表R×1k档,分别测量四端晶闸管各电极之间的正、反电阻值.正常时,阳极A与阳极门极GA之间的正向电阻值〔黑表笔接A极〕为无穷大,反向电阻值为4~12kΩ；阳极门极GA与阴极门极GK之间的正向电阻值〔黑表笔接GA〕为无穷大,反向电阻值为2~10 kΩ；阴极K与阴极控制极GK之间的正向电阻值〔黑表笔接K〕为无穷大,反向电阻值为4~12 kΩ.若测得某两极之间的正、反向电阻值均较小或均为无穷大,则说明该晶闸管内部短路或开路. 3．触发能力检测用万用表R×1k档,黑表笔接随时随地极A,红表笔接阴极K,此时电阻值为无穷大.若将K极与阳极门极GA瞬间短路、给GA极加上负触发脉冲电压时,A、K极间电阻值由无穷大迅速变为低阻值,则说明该晶闸管GA极的触发能力良好.断开黑表笔后,再将其与阳极A连接好,红表笔仍接阴极K,万用表显示阻值为无穷大.若将A 极与GK极瞬间短路,给GK极加上正向触发电压时,晶闸管A、K极之间的电阻值由无穷大变为低阻值,则可判定该晶闸管GK极的触发能力良好.若将K、GA极或A、GA极短路时,A、K极之间的电阻值极仍为无穷大,则说明该晶闸管内部开路损坏或性能不良.4．关断性能检测在四端晶闸管被触发导通状态时,若将阳极A与阳极门极GA或阴极K与阴极门极GK瞬间短路,A、K极之间的电阻值由低阻值变为无穷大,则说明被测晶闸管的关断性能良好.5．反向导通性能检测分别将晶闸管的阳极A与阳极门极GA、阴极K与阴极门极短接后,用万用表R×1k档、黑表笔接A极,红表笔接K极,正常时阻值应为无穷大；再将两笔对调测量,K、A极间正常电阻值应为低阻值〔数千欧姆〕.。

中级电工: 用万用表测量元件一、单向晶闸管的判断简单地说：1、单向晶闸管G-K通，其余不通。

通时黑G红K：2、红接K，黑接A，短接AG则触发导通，离开G后仍通。

详细地说：晶闸管有三个电极，即阳极、阴极和控制极。

用万用表测量极间电阻的方法可以判断晶闸管的好坏和触发能力。

测量时，将量程开拔到R×100位置，测量晶闸管阳极与阴极间正、反向电阻，正常的晶闸管电阻都在应几百千欧以上，若正反向电阻只有几欧或几十欧左右，则说明晶闸管已短路损坏。

然后将万用表量程开关拨在R×10或R×1位置，测量控制极与阴极间的正、反向电阻值，正常的晶闸管正向电阻为几欧至几百欧之内，反向电阻较大。

由于控制的二极管特性并不太理想，反向时不完全呈阻断状态，故有时测得的电阻较小，这并不能说明控制极特性不好。

测试时，若控制极与阴极间的正反电阻都很小接近零或极大，说明晶闸管已损坏。

用万用表检查晶闸管触发能力的方法，是将万用表量程拨至R×1档，将黑表笔接阳极，红表笔接阴极，记下表针置。

然后用一导线或通过开关，也可直接用表笔，将晶闸管阳极与控制极短接一下，这相当于给控制极加上控制电压，晶闸管导通，表针读数为几~几十欧，再把导线断开，若读数不变，证明晶闸管质量良好，本法仅适用小容量晶闸管，对于中容量和大容量晶闸管，可在万用表R ×1档上再串联一两节1.5V电池测试二、双向晶闸的测试简单地说：某两脚正反电阻都通（×10或×1K），电阻小的那一次，黑笔所接为G，红笔为参考主电极T1（小时黑门红参）三、单结晶体管管脚的判断把万用表置于R×1K档，任意测量两个管脚间的正、反向电阻，其中必有两个电极间的正、反向电阻是相等的，这两个管脚分别为第一基B1和第二基极B2。

单结晶体管是在一块高阻率的N型硅半导体基片上引出两个欧姆接触的电极作为基极B1和B2，B1和B2之间的电阻就是硅片本的电阻，所以正反电阻相同约为（3~10KΩ），而另一只管脚为发射极E。

正确用万用表测试三极管首先将万用表打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。

2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。

另一种方法是使用hFE 挡来进行判断。

在确定了三极管的基极和管型后，将三极管的基极按照基极的位置和管型插入到卢值测量孔中，其他两个引脚插入到余下的三个测量孔中的任意两个，观察显示屏上数据的大小，找出三极管的集电极和发射极，交换位置后再测量一下，观察显示屏数值的大小，反复测量四次，对比观察。

以所测的数值最大的一次为准，就是三极管的电流放大系数卢，相对应插孔的电极即是三极管的集电极和发射极正确测量可控硅管1.可控硅的特性。

可控硅分单向可控硅、双向可控硅。

单向可控硅有阳极A、阴极K、控制极G三个引出脚。

双向可控硅有第一阳极A1（T1），第二阳极A2（T2）、控制极G三个引出脚。

只有当单向可控硅阳极A与阴极K之间加有正向电压，同时控制极G与阴极间加上所需的正向触发电压时，方可被触发导通。

此时A、K间呈低阻导通状态，阳极A与阴极K间压降约1V。

单向可控硅导通后，控制器G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，单向可控硅继续处于低阻导通状态。

只有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变（交流过零）时，单向可控硅才由低阻导通状态转换为高阻截止状态。

万用表测晶闸管的方法宝子们，今天咱们来唠唠用万用表测晶闸管这个事儿。

晶闸管这玩意儿在电路里可挺重要的呢。

咱先说说怎么用万用表的电阻档来测。

一般把万用表打到电阻档，就像要去探寻晶闸管内部小秘密一样。

对于小功率的晶闸管，咱们可以先测一下它的阳极和阴极之间的电阻。

正常情况下，这个电阻值可大啦，就好像它们之间隔着一条宽宽的河，电流不太容易过去呢，所以万用表显示的电阻数值会比较大。

要是这个电阻很小，那可能晶闸管就有点小毛病啦，就像身体不健康了一样。

再来说说门极和阴极之间的电阻。

这时候的电阻值应该比较小，就像是它们之间有一条小捷径似的。

如果这个电阻特别大或者无穷大，那这个门极和阴极之间的连接可能就出问题喽。

还有哦，如果是测量大功率的晶闸管，万用表的电阻档有时候可能不太好准确判断。

这时候呢，咱们可以用万用表的二极管档来辅助一下。

就像是给万用表换个小工具，让它能更好地查看晶闸管的情况。

在测量的时候呀，宝子们一定要把晶闸管的引脚认清楚哦。

要是引脚认错了，就像认错了路，测出来的结果肯定是不对的。

而且，测量的时候手不要抖，稳稳地拿着表笔，就像稳稳地握住幸福一样。

如果手抖的话，可能会造成表笔接触不良，那测出来的数据可就不准啦。

另外呢，要是测出来的结果有点奇怪，宝子们可以多测几次。

就像对一个事情有疑惑的时候，多思考几遍一样。

有时候可能是接触的小问题，多测几次就能找到正确的结果啦。

总之呢，用万用表测晶闸管虽然看起来有点小复杂，但只要咱们细心、耐心，就像对待自己心爱的小宠物一样，就一定能把它的好坏给测出来的。

宝子们，加油哦！。

怎样用万用表测试单向晶闸管？怎样用万用表测试单向晶闸管？(1)单向晶闸管的特性单向晶闸管结构如图(a)所示，由P型和N型半导体四层交替叠合而成。

它有3个电极：阳极A（从外层P型半导体引出）、阴极K（从外层N型半导体引出）、门极G（从内层P型半导体引出）。

单向晶闸管符号如图2-49 (b)所示。

单向晶闸管可以等效地看成是由一个PNP型三极管(VT1)和一个NPN型三极管(VT2)组成，如图所示。

开关SA断开时，VT1、VT2无基极电流，所以不导通；闭合开关SA，在回路中则形成强烈正反馈(ＩB2↑ →ＩC2↑→ ＩBI ↑→ＩC1↑→ＩB2↑)，使VT1、VT2迅速饱和导通；导通后，开关SA即可断开，因为VT2管的基极电流由VT1管的集电极电流提供，继续维持正反馈。

所以，门极也称控制极，它的作用仅仅是触发晶闸管的导通，一旦导通，控制极就失去了作用。

由此可知，单向晶闸管导通必须具备两个条件：首先阳极和阴极之间要加上正向电压，其次门极与阴极之间必须加上适当的正向触发电压。

晶闸管有导通和关断两种状态，导通后，要使它关断需要满足两个条件：一是将阳极电流减小到无法维持正反馈，二是将阳极电压减小到一定程度。

选用晶闸管时主要考虑两个参数：额定电压ＶRRM（即正反向峰值电压）、额定电流ＩT(AV)。

若晶闸管阳极与阴极（或者主电极T1和T2）两端施加的正反向电压过高，将会使它硬开通或击穿，这极易造成它的损坏。

晶闸管承受的正反向电压与电源电压、控制角a、以及电路的形式有关。

一般用经验公式：VRRM≥(1.5-2) VRM进行估算，VRM是晶闸管在工作中可能承受的反向峰值电压。

晶闸管电流过载能力，一般按电路最大工作电流为选择，即IT(AV)≥(1.5-2) IT (AV)，IT (AV)是电路最大工作电流。

(2)单向晶闸管的检测单向晶闸管在正常情况下，AK间、AG间正反向电阻较大（在几百千欧）；GK间正反向电阻小（在几百欧），并且GK间正反向电阻有差别，正向电阻小（黑笔接G，红笔接K测出的电阻），反向电阻大。

简述用万用表判定晶闸管电极的过程
1. 调整万用表的量程和待测电压的范围，选择适当的电压档位。

2. 将晶闸管与万用表连接。

将晶闸管的控制端与万用表的正极相连，将晶闸管的一端与万用表的负极相连。

3. 打开电源，给晶闸管加上适当的触发电压。

4. 观察万用表的读数，如果电流流过晶闸管，则万用表上会显示有电流流过的值。

根据电流大小和方向，判断晶闸管的极性。

当观察到有电流流过晶闸管时，根据电流方向判断晶闸管的极性如下：
- 如果电流从晶闸管的控制端流向晶闸管的一端，则该一端为
阳极，控制端为阴极。

- 如果电流从晶闸管的一端流向控制端，则该一端为阴极，控
制端为阳极。

注意：在进行判定前，一定要给晶闸管加上适当的触发电压，否则晶闸管不会导通，万用表的读数为零。

判定晶闸管的时候应注意安全，避免触发高压电流。

单向晶闸管(可控硅)管脚极性及好坏检测方法单向晶闸管(可控硅)管脚极性及好坏检测方法单向晶闸管的检测(1)判别各电极：根据普通晶闸管的结构可知，其门极G与阴极K极之间为一个PN结，具有单向导电特性，而阳极A与门极之间有两个反极性串联的PN结。

因此，通过用万用表的R×100或R×1 k Q档测量普通晶闸管各引脚之间的电阻值，即能确定三个电极。

具体方法是：将万用表黑表笔任接晶闸管某一极，红表笔依次去触碰另外两个电极。

若测量结果有一次阻值为几千欧姆(kΩ)，而另一次阻值为几百欧姆(Ω)，则可判定黑表笔接的是门极G。

在阻值为几百欧姆的测量中，红表笔接的是阴极K，而在阻值为几千欧姆的那次测量中，红表笔接的是阳极A，若两次测出的阻值均很大，则说明黑表笔接的不是门极G，应用同样方法改测其他电极，直到找出三个电极为止。

也可以测任两脚之间的正、反向电阻，若正、反向电阻均接近无穷大，则两极即为阳极A和阴极K，而另一脚即为门极G。

普通晶闸管也可以根据其封装形式来判断出各电极。

例如：螺栓形普通晶闸管的螺栓一端为阳极A，较细的引线端为门极G，较粗的引线端为阴极K。

平板形普通晶闸管的引出线端为门极G，平面端为阳极A，另一端为阴极K。

金属壳封装(T0—3)的普通晶闸管，其外壳为阳极A。

塑封(T0—220)的普通晶闸管的中间引脚为阳极A，且多与自带散热片相连。

图1为几种普通晶闸管的引脚排列。

(2)判断其好坏：用万用表R×1 kΩ档测量普通晶闸管阳极A与阴极K之间的正、反向电阻，正常时均应为无穷大(∞)；若测得A、K之间的正、反向电阻值为零或阻值均较小，则说明晶闸管内部击穿短路或漏电。

测量门极G与阴极K之间的正、反向电阻值，正常时应有类似二极管的正、反向电阻值(实际测量结果要较普通二极管的正、反向电阻值小一些)，即正向电阻值较小(小于2 kΩ)，反向电阻值较大(大于80 kΩ)。

若两次测量的电阻值均很大或均很小，则说明该晶闸管G、K 极之间开路或短路。

双向晶闸管的检测方法(1)电极的判断与触发特性测试将万用表置Rx1挡，测量双向晶闸管任意两脚之司的阻值，如果测出某脚和其他两脚之间的电阻均为无穷大，则该脚为T2极。

确定T2极后，可假定其余两脚中某一脚为T1电极，而另一脚为G极，然后采用触发导通测试方法确定假定极性的正确性。

试验方法如图所示。

首先将负表笔接T1极，正表笔接乃极，所测电阻应为无穷大。

然后用导线将T2极与G极短接，相当于给G极加上负触发信号，此时所测T1-T2极间电阻应为10Ω左右，证明双向晶闸管已触发导通，如图(a)所示。

将巧极与G极间的短接导线断开，电阻值若保持不变，说明管子在T1→T2方向上能维持导通状态。

再将正表笔接T1极，负表笔接T2极，所测电阻也应为无穷大，然后用导线将T2极与G 极短接，相当于给G极加上正触发信号，此时所测T1-T2极间电阻应为10Ω左右，如图(b)所示。

若断开T2极与G极间的短接导线阻值不变，则说明管子经触发后，在T2→T1方向上也能维持导通状态，且具有双向触发性能。

上述试验也证明极性的假定是正确的，否则是假定与实际不符，需重新作出假定，重复上述测量过程。

双向晶闸管测试方法(2)大功率双向晶闸管触发能力的检测小功率双向晶闸管的触发电流较小，采用万用表Rx1挡可以检查出管子的触发性能。

大功率双向晶闸管的触发电流较大，再采用万用表Rx1挡测量巳无法使管子触发导通。

为此可采用图所示的方法进行测量，但测量中需要采用不同极性的电源，以确定管子的双向触发能力。

晶闸管模块晶闸管模块内由多个晶闸管或晶闸管与整流管混合组成，电流容量一般为25~100A，电压范围为400~1600V。

它具有体积小、重量轻、散热板与电路高度电气绝缘、安装方便、耐冲击等特点，主要用于电力变换与电力控制，如各种整流设备、交一直流电机驱动电路、无触点开关以及调光装置等。

表给出了一组晶闸管模块的主要特性参数，它们的外形如图所示。

一些晶闸管模块主要特性参数型晶闸管模块外形关断晶闸管的检测可关断晶闸管的极性及触发导通性能的检测可参考前面所述的方法进行，其关断能力采用双万用表法检查，如图所示，表1用来进行触发导通，表2用以产生负向触发信号。

实验一晶闸管的简易测试及导通关断条件实验1.实验目的：1.掌握晶闸管的简易测试方法；2.验证晶闸管的导通条件及关断方法。

2.实验电路见图1-1。

1.实验设备：1.自制晶闸管导通与关断实验板2.0～30V直流稳压电源3.万用表4. 1.5V×3干电池5.好坏晶闸管2.实验内容及步骤：1.鉴别晶闸管好坏见图1-2所示，将万用表置于R×1位置，用表笔测量G、K之间的正反向电阻，阻值应为几欧～几十欧。

一般黑表笔接G，红表笔接K时阻值较小。

由于晶闸管芯片一般采用短路发射极结构（即相当于在门极与阴极之间并联了一个小电阻），所以正反向阻值差别不大，即使测出正反向阻值相等也是正常的。

接着将万用表调至R×10K档，测量G、A与K、A之间的阻值，无论黑表笔与红表笔怎样调换测量，阻值均应为无穷大，否则，说明管子已经损坏。

1.检测晶闸管的触发能力检测电路如图所示。

外接一个4.5V电池组，将电压提高到6～7.5V（万用表内装电池不同）。

将万用表置于0.25～1A档，为保护表头，可串入一只R=4.5V/I档Ω的电阻（其中：I档为所选择万用表量程的电流值）。

电路接好后，在S处于断开位置时，万用表指针不动；然后闭合S（S可用导线代替），使门极加上正向触发电压，此时，万用表指针应明显向右偏，并停在某一电流位置，表明晶闸管已经导通。

接着断开开关S，万用表指针应不动，说明晶闸管触发性能良好。

1.检测晶闸管的导通条件：1.首先将S1～S3断开，闭合S4，加上30V正向阳极电压，然后让门极开路或接一4.5V电压，观看晶闸管是否导通，灯泡是否亮。

2.加30V反向阳极电压，门极开路、接－4.5V或接＋4.5V电压，观察晶闸管是否导通，灯泡是否亮。

3.阳极、门极都加正向电压，观看晶闸管是否导通，灯泡是否亮。

4.灯亮后去掉门极电压，看灯泡是否亮；再加－4.5V反向门极电压，看灯泡是否继续亮，为什么？2.晶闸管关断条件实验1.接通正30V电源，再接通4.5V正向门极电压使晶闸管导通，灯泡亮，然后断开门极电压。

实验一晶闸管地简易测试及导通关断条件实验1.实验目地：1.掌握晶闸管地简易测试方法；2.验证晶闸管地导通条件及关断方法.2.实验电路见图1-1.1.实验设备：1.自制晶闸管导通与关断实验板2.0～30V直流稳压电源3.万用表4. 1.5V×3干电池5.好坏晶闸管2.实验内容及步骤：1.鉴别晶闸管好坏见图1-2所示,将万用表置于R×1位置,用表笔测量G、K之间地正反向电阻,阻值应为几欧～几十欧.一般黑表笔接G,红表笔接K时阻值较小.由于晶闸管芯片一般采用短路发射极结构<即相当于在门极与阴极之间并联了一个小电阻）,所以正反向阻值差别不大,即使测出正反向阻值相等也是正常地.接着将万用表调至R×10K档,测量G、A与K、A之间地阻值,无论黑表笔与红表笔怎样调换测量,阻值均应为无穷大,否则,说明管子已经损坏.1.检测晶闸管地触发能力检测电路如图所示.外接一个4.5V电池组,将电压提高到6～7.5V<万用表内装电池不同）.将万用表置于0.25～1A档,为保护表头,可串入一只R=4.5V/I档Ω地电阻<其中：I档为所选择万用表量程地电流值）. 电路接好后,在S处于断开位置时,万用表指针不动；然后闭合S<S可用导线代替）,使门极加上正向触发电压,此时,万用表指针应明显向右偏,并停在某一电流位置,表明晶闸管已经导通.接着断开开关S,万用表指针应不动,说明晶闸管触发性能良好.1.检测晶闸管地导通条件：首先将S1～S3断开,闭合S4,加上30V正向阳极电压,然后让门极开路或接一4.5V电压,观看晶闸管是否导通,灯泡是否亮.2.加30V反向阳极电压,门极开路、接－4.5V或接＋4.5V电压,观察晶闸管是否导通,灯泡是否亮.3.阳极、门极都加正向电压,观看晶闸管是否导通,灯泡是否亮.4.灯亮后去掉门极电压,看灯泡是否亮；再加－4.5V反向门极电压,看灯泡是否继续亮,为什么？2.晶闸管关断条件实验1.接通正30V电源,再接通4.5V正向门极电压使晶闸管导通,灯泡亮,然后断开门极电压.2.去掉30V阳极电压,观察灯泡是否亮.接通30V正向阳极电压及正向门极电压使灯亮,然后闭合S1,断开门极电压.然后接通S2,看灯泡是否熄灭.4.再把晶闸管导通,断开门极电压,然后闭合S3,再立即打开S3,观察灯泡是否熄灭.断开S4,再使晶闸管导通,断开门极电压.逐渐减小阳极电压,当电流表指针由某值突然降到零时刻值就是被测晶闸管地维持电流.此时若再升高阳极电压,灯泡也不再发亮,说明晶闸管已经关断.１.实验报告要求：总结导通条件及关断条件.２．总结简易判断晶闸管好坏地方法.图1-2 判别晶闸管好坏图1-3 检测晶闸管触发能力实验二锯齿波同步移相触发电路实验一、实验目地(1>加深理解锯齿波同步移相触发电路地工作原理及各元件地作用.(2>掌握锯齿波同步移相触发电路地调试方法.二、实验所需挂件及附件序号型号备注该控制屏包含“三相电源输出”1 DJK01 电源控制屏等几个模块.该挂件包含“锯齿波同步移相触2 DJK03 晶闸管触发电路发电路”等模块.3 双踪示波器自备三、实验线路及原理锯齿波同步移相触发电路地原理图如图1所示.锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成,其工作原理可参见电力电子技术教材中地相关内容.图1四、实验内容(1>锯齿波同步移相触发电路地调试.(2>锯齿波同步移相触发电路各点波形地观察和分析.五、预习要求(1>阅读电力电子技术教材中有关锯齿波同步移相触发电路地内容,弄清锯齿波同步移相触发电路地工作原理.(2>掌握锯齿波同步移相触发电路脉冲初始相位地调整方法.六、思考题(1>锯齿波同步移相触发电路有哪些特点?(2>锯齿波同步移相触发电路地移相X围与哪些参数有关?(3>为什么锯齿波同步移相触发电路地脉冲移相X围比正弦波同步移相触发电路地移相X围要大?七、实验方法(1>在“DZSZ-1型电机及自动控制实验装置”上使用时,通过操作控制屏左侧地自藕调压器,将输出地线电压调到220V左右,然后才能将电源接入挂件）,用两根导线将200V交流电压接到DJK03地“外接220V”端,按下“启动”按钮,打开DJK03电源开关,这时挂件中所有地触发电路都开始工作,用双踪示波器观察锯齿波同步触发电路各观察孔地电压波形.①同时观察同步电压和“1”点地电压波形,了解“1”点波形形成地原因.②观察“1”、“2”点地电压波形,了解锯齿波宽度和“1”点电压波形地关系.③调节电位器RP1,观测“2”点锯齿波斜率地变化.④观察“3”～“6”点电压波形和输出电压地波形,记下各波形地幅值与宽度,并比较“3”点电压U3和“6”点电压U6地对应关系.(2>调节触发脉冲地移相X围将控制电压U ct调至零(将电位器RP2顺时针旋到底>,用示波器观察同步电压信号和“6”点U6地波形,调节偏移电压U b(即调RP3电位器>,使α=170°,其波形如图2所示.图2锯齿波同步移相触发电路(3>调节U ct<即电位器RP2）使α=60°,观察并记录U1～U6及输出“G、K”脉冲电压地波形,标出其幅值与宽度,并记录在下表中(可在示波器上直接读出,读数时应将示波器地“V/DIV”和“t/DIV”微调旋钮旋到校准位置>.八、实验报告(1>整理、描绘实验中记录地各点波形,并标出其幅值和宽度.(2>总结锯齿波同步移相触发电路移相X围地调试方法,如果要求在U ct=0地条件下,使α=90°,如何调整?(3>讨论、分析实验中出现地各种现象.九、注意事项1.双踪示波器有两个探头,可同时观测两路信号,但这两探头地地线都与示波器地外壳相连,所以两个探头地地线不能同时接在同一电路地不同电位地两个点上,否则这两点会通过示波器外壳发生电气短路.为此,为了保证测量地顺利进行,可将其中一根探头地地线取下或外包绝缘,只使用其中一路地地线,这样从根本上解决了这个问题.当需要同时观察两个信号时,必须在被测电路上找到这两个信号地公共点,将探头地地线接于此处,探头各接至被测信号,只有这样才能在示波器上同时观察到两个信号,而不发生意外.(2>由于脉冲“G”、“K”输出端有电容影响,故观察输出脉冲电压波形时,需将输出端“G”和“K”分别接到晶闸管地门极和阴极<或者也可用约100Ω左右阻值地电阻接到“G”、“K”两端,来模拟晶闸管门极与阴极地阻值）,否则,无法观察到正确地脉冲波形.实验三单相桥式全控整流及有源逆变电路实验一、实验目地(1>加深理解单相桥式全控整流及逆变电路地工作原理.(2>研究单相桥式变流电路整流地全过程.(3>研究单相桥式变流电路逆变地全过程,掌握实现有源逆变地条件.(4>掌握产生逆变颠覆地原因及预防方法.二、实验所需挂件及附件三、实验线路及原理图1为单相桥式整流带电阻电感性负载,其输出负载R用D42三相可调电阻器,将两个900Ω接成并联形式,电抗L d用DJK02面板上地700mH,直流电压、电流表均在DJK02面板上.触发电路采用DJK03组件挂箱上地“锯齿波同步移相触发电路Ⅰ”和“Ⅱ”.图2为单相桥式有源逆变原理图,三相电源经三相不控整流,得到一个上负下正地直流电源,供逆变桥路使用,逆变桥路逆变出地交流电压经升压变压器返馈回电网.“三相不控整流”是DJK10上地一个模块,其“心式变压器”在此做为升压变压器用,从晶闸管逆变出地电压接“心式变压器”地中压端Am、Bm,返回电网地电压从其高压端A、B输出,为了避免输出地逆变电压过高而损坏心式变压器,故将变压器接成Y/Y接法.图中地电阻R、电抗L d和触发电路与整流所用相同.有关实现有源逆变地必要条件等内容可参见电力电子技术教材地有关内容.图1单相桥式整流实验原理图图2单相桥式有源逆变电路实验原理图四、实验内容(1>单相桥式全控整流电路带电阻电感负载.(2>单相桥式有源逆变电路带电阻电感负载.(3>有源逆变电路逆变颠覆现象地观察.五、预习要求(1>阅读电力电子技术教材中有关单相桥式全控整流电路地有关内容.(2>阅读电力电子技术教材中有关有源逆变电路地内容,掌握实现有源逆变地基本条件.六、思考题实现有源逆变地条件是什么?在本实验中是如何保证能满足这些条件?七、实验方法(1>触发电路地调试将DJK01电源控制屏地电源选择开关打到“直流调速”侧使输出线电压为200V,用两根导线将200V交流电压接到DJK03地“外接220V”端,按下“启动”按钮,打开DJK03电源开关,用示波器观察锯齿波同步触发电路各观察孔地电压波形.将控制电压U ct调至零(将电位器RP2顺时针旋到底>,观察同步电压信号和“6”点U6地波形,调节偏移电压U b(即调RP3电位器>,使α=180°.将锯齿波触发电路地输出脉冲端分别接至全控桥中相应晶闸管地门极和阴极,注意不要把相序接反了,否则无法进行整流和逆变.将DJKO2上地正桥和反桥触发脉冲开关都打到“断”地位置,并使U lf和U lr悬空,确保晶闸管不被误触发.(2>单相桥式全控整流按图3-5接线,将电阻器放在最大阻值处,按下“启动”按钮,保持U b偏移电压不变(即RP3固定>,逐渐增加U ct<调节RP2）,在α=0°、30°、60°、90°、120°时,用示波器观察、记录整流电压U d和晶闸管两端电压U vt地波形,并记录电源电压U2和负载电压U d地数值于下表中.计算公式:U d＝O.9U2(1+cosα>/2(3>单相桥式有源逆变电路实验按图2接线,将电阻器放在最大阻值处,按下“启动”按钮,保持U b偏移电压不变(即RP3固定>,逐渐增加U ct<调节RP2）,在β=30°、60°、90°时,观察、记录逆变电流I d 和晶闸管两端电压U vt地波形,并记录负载电压U d地数值于下表中.(4>逆变颠覆现象地观察调节U ct,使α=150°,观察U d波形.突然关断触发脉冲<可将触发信号拆去）,用双踪慢扫描示波器观察逆变颠覆现象,记录逆变颠覆时地U d波形.八、实验报告(1>画出α=30°、60°、90°、120°、150°时U d和U VT地波形.(2>画出电路地移相特性U d=f(α>曲线.(3>分析逆变颠覆地原因及逆变颠覆后会产生地后果.九、注意事项(1> 双踪示波器有两个探头,可同时观测两路信号,但这两探头地地线都与示波器地外壳相连,所以两个探头地地线不能同时接在同一电路地不同电位地两个点上,否则这两点会通过示波器外壳发生电气短路.为此,为了保证测量地顺利进行,可将其中一根探头地地线取下或外包绝缘,只使用其中一路地地线,这样从根本上解决了这个问题.当需要同时观察两个信号时,必须在被测电路上找到这两个信号地公共点,将探头地地线接于此处,探头各接至被测信号,只有这样才能在示波器上同时观察到两个信号,而不发生意外.(2>在本实验中,触发脉冲是从外部接入DJKO2面板上晶闸管地门极和阴极,此时,应将所用晶闸管对应地正桥触发脉冲或反桥触发脉冲地开关拨向“断”地位置,并将U lf及U lr悬空,避免误触发.(3>为了保证从逆变到整流不发生过流,其回路地电阻R应取比较大地值,但也要考虑到晶闸管地维持电流,保证可靠导通.实验五单相交流调压电路实验一、实验目地熟悉用双向可控硅组成地交流调压电路地结构与工作原理.二、实验所需挂件及附件序号型号备注1.DJK01 电源控制屏2.DJK22 单相交流调压/调功电路3.慢扫描双踪示波器自备4.万用表自备三、实验线路及原理将一种形式地交流电变成另一种形式地交流电,可以通过改变电压、电流、频率和相位等参数.只改变相位而不改变交流电频率地控制,在交流电力控制中称为交流调压.单相交流调压地典型电路如图1所示.图1单相交流调压电路本实验采用双向可控硅BCR<Z0409MF）取代由两个单向可控硅SCR 反并联地结构形式,并利用RC充放电电路和双向触发二极管DB3地特点,在每半个周波内,通过对双向可控硅地通断进行移相触发控制,可以方便地调节输出电压地有效值.由图2可见,正负半周控制角α地起始时刻均为电源电压地过零时刻,且正负半周地控制角相等,可见负载两端地电压波形只是电源电压波形地一部份.在电阻性负载下,负载电流和负载电压地波形相同,α角地移相X围为0≤α≤π, α=0时,相当于可控硅一直导通, 输入电压为最大值,U0=U i灯最亮；随着α地增大,U0逐渐降低,灯地亮度也由亮变暗,直至α=π时,U0=0,灯熄灭.此外α=0时,功率因数cos φ=1,随着α地增大,输入电流滞后于电压且发生畸变,cos φ也逐渐降低,且对电网电压电流造成谐波污染.交流调压电路已广泛用于调光控制,异步电动机地软起动和调速控制.和整流电路一样,交流调压电路地工作情况也和负载地性质有很大地关系,在阻感负载时,若负载上电压电流地相位差为φ,则移相X 围为φ≤α≤π,详细分析从略.图2单相交流调压电路波形图四、实验内容交流调压电路地测试.五、思考题双向晶闸管与两个单向晶闸管反并联地不同点？控制方式有什么不同？六、实验方法将DJK01电源控制屏地电源选择开关打到“直流调速”侧,使输出线电压为200V,用两根导线将200V 交流电压接到DJK22地“Ui ”电源输入端,按下“启动”按钮.接入220V,15W 地灯泡负载,打开交流调压电路地电源开关.调节面板上地“移相触发控制”电位器R W ,观察白炽灯亮暗地变化.调节“移相触发控制”电位器,用双踪示波器同时观察电容器两端及BCR 触发极信号波形地变化规律,并记录.取不同地α值,用示波器分别观测BCR 触发信号及白炽灯两端地波形,并记录.七、实验报告按实验方法地要求,分别画出各电路地测试波形,并分析.八、注意事项(1>双踪示波器有两个探头,可同时测量两路信号,但这两探头地地线都与示波器地外壳相连,所以两个探头地地线不能同时接在同一电路地不同电位地两个点上,否则这两点会通过示波器外壳发生电气短路.为此,为了保证测量地顺利进行,可将其中一根探头地地线取下或外包绝缘,只使用其中一路地地线,这样从根本上解决了这个问题.当需要同时观察两个信号时,必须在被测电路上找到这两个信号地公共点,将探头地地线接于此处,探头各接至被测信号,只有这样才能在示波器上同时观察到两个信号,而不发生意外.(2>调功电路地触发控制电路,其低压直流电源是通过交流电源电容降压,而不是通过降压变压器隔离,因此在实验时不要用手直接触模线路地低压部分,以免触电.。

双向晶闸管(可控硅)的电极,好坏及触发能力检测方法(1)判别各电极：用万用表R×1或R×10档分别测量双向晶闸管三个引脚间的正、反向电阻值，若测得某一管脚与其他两脚均不通，则此脚便是主电极T2。

找出T2极之后，剩下的两脚便是主电极Tl和门极G3。

测量这两脚之间的正、反向电阻值，会测得两个均较小的电阻值。

在电阻值较小(约几十欧姆)的一次测量中，黑表笔接的是主电极T1，红表笔接的是门极G。

螺栓形双向晶闸管的螺栓一端为主电极T2，较细的引线端为门极G，较粗的引线端为主电极T1。

金属封装(To—3)双向晶闸管的外壳为主电极T2。

塑封(TO—220)双向晶闸管的中间引脚为主电极T2，该极通常与自带小散热片相连。

图5是几种双向晶闸管的引脚排列。

(2)判别其好坏：用万用表R×1或R×10档测量双向晶闸管的主电极T1与主电极T2之间、主电极T2与门极G之间的正、反向电阻值，正常时均应接近无穷大。

若测得电阻值均很小，则说明该晶闸管电极问已击穿或漏电短路。

测量主电极T1与门极G之问的正、反向电阻值，正常时均应在几十欧姆(Ω)至一百欧姆(Ω)之间(黑表笔接T1极，红表笔接G极时，测得的正向电阻值较反向电阻值略小一些)。

若测得T1极与G极之间的正、反向电阻值均为无穷大，则说明该晶闸管已开路损坏。

(3)触发能力检测：对于工作电流为8 A以下的小功率双向晶闸管，可用万用表R×1档直接测量。

测量时先将黑表笔接主电极T2，红表笔接主电极T1，然后用镊子将T2极与门极G 短路，给G极加上正极性触发信号，若此时测得的电阻值由无穷大变为十几欧姆(Ω)，则说明该晶闸管已被触发导通，导通方向为T2→T1。

再将黑表笔接主电极T1，红表笔接主电极T2，用镊子将T2极与门极G之间短路，给G极加上负极性触发信号时，测得的电阻值应由无穷大变为十几欧姆，则说明该晶闸管已被触发导通，导通方向为T1→T2。

几种常见的晶闸管损坏原因的判别方法晶闸管是一种电子器件，广泛应用于电子电路中。

在使用晶闸管的过程中，也经常会遇到晶闸管损坏的情况。

本文将介绍几种常见的晶闸管损坏原因，并给出相应的判别方法。

1. 过流损坏过流是晶闸管损坏的常见原因。

当晶闸管承受过大的电流时，会造成其内部元件的烧坏，从而导致晶闸管无法正常工作。

判别方法：•使用万用表测量晶闸管两端的电压和电流值，如果电压陡升或电流值较大，说明晶闸管承受了过大的电流，很可能是过流损坏。

•使用示波器观察晶闸管的工作波形，如果波形突变或变形，说明晶闸管可能已经过流损坏。

2. 过压损坏过压也是晶闸管损坏的常见原因。

当晶闸管承受过大的电压时，会造成晶体管管子之间绝缘损坏，从而导致晶闸管无法正常工作。

判别方法：•使用万用表测量晶闸管两端的电压，如果超出了晶闸管的额定电压，说明晶闸管承受了过大的电压，很可能是过压损坏。

•使用示波器观察晶闸管的工作波形，如果波形突变或变形，说明晶闸管可能已经过压损坏。

3. 温度过高损坏温度过高也是晶闸管损坏的常见原因。

当晶闸管长时间处于高温环境中，会导致晶体管内部元件老化、氧化以及损坏。

判别方法：•使用红外测温仪测量晶闸管的表面温度，如果超过了晶闸管的工作温度范围，说明晶闸管承受了过高的温度，很可能是温度过高损坏。

•使用万用表测量晶闸管两端的电阻值，如果电阻异常高或开路，说明晶闸管可能已经受到了温度过高的损坏。

4. 触发信号不稳定损坏晶闸管的触发信号不稳定也会导致晶闸管损坏。

当晶闸管的触发信号波形不规则、抖动或幅度不稳定时，会造成晶闸管失去控制或触发过早、过迟，从而导致晶闸管损坏。

判别方法：•使用示波器观察晶闸管的触发信号波形是否规则、稳定，如果波形不平稳、抖动或幅度不稳定，说明晶闸管可能存在触发信号不稳定的问题。

•使用万用表测量晶闸管触发信号的幅度和频率，并与晶闸管的规格参数进行对照，是否匹配，如果不匹配很可能存在触发信号不稳定的问题。

单向晶闸管好坏的检测技巧要诀
晶闸工作是否好，挡位选择可重要，阻值无穷最有效，短接电极G、A找，屏显示几十并且叫，上述现象若没有，用表测量可知晓；黑阴、红阳要接牢，击穿、短路把它抛。

短接脚后立即跑，连声说出好好好。

元件损坏应知道。

释义：单向晶闸管工作是否正常，可用万用表进行测量。

首先选择数字万用表的二极管挡，让黑表笔接阴极K，红表笔接阳极A，显示屏应显示1.00即无穷大。

若阻值较小，则表明该管击穿短路，应当抛弃。

接着用金属棒短接一下控制极G与阳极A并立即断开，此时屏上应显示几十欧并发出蜂鸣声为正常。

若无上述现象，则表明单向晶闸管损坏。
