FIR数字滤波器研究目的意义与现状1 概述2研究目的和意义3 国内外的研究现状1 概述随着数字技术日益广泛的应用,以现场可编程门阵列FPGA为代表的ASIC专用集成电路器件得到了迅速普及和发展,器件集成度和速度都在高速增长。
FPGA既具有门阵列的高逻辑密度和高可靠性,又具有可编程逻辑器件的可编程特性,可以减少系统设计和维护的风险,降低产品成本,缩短设计周期。
数字滤波在语音和图像处理、HDTV、模式识别、谱分析等应用中经常用到。
与模拟滤波相比,数字滤波可以满足滤波器对幅度和相位特性的严格要求,可以避免模拟滤波所无法克服的电压漂移、温度漂移和噪声等问题。
有限长冲激响应(FIR)滤波器,由于FIR 系统只有零点、系统稳定,便于实现FFT算法、运算速度快、线性相位的特性和设计更为灵活等突出优点而在工程实际中获得广泛应用。
分布式算法是一种以实现乘加运算为目的的运算方法,它与传统算法实现乘加运算的不同在于执行部分积运算的先后顺序不同。
简单地说,分布式算法在完成乘加功能时是通过将各输入数据每一对应位产生的部分积预先进行相加形成相应部分积,然后再对各部分积进行累加形成最终结果,而传统算法是等到所有乘积产生之后再进行相加来完成乘加运算的。
与传统算法相比,分布式算法可极大地减少硬件电路规模,很容易实现流水线处理,提高电路的执行速度。
2研究目的和意义在数字信号处理中,FIR数字滤波器是最常用的单元之一。
它用于将输入信号x[n]的频率特性进行特定的修改,转换成另外的输出序列y[n]。
与IIR滤波器相比较，在设计和实现上FIR滤波器具有如下优越性:1、相位响应可为严格的线性，因此它不存在延迟失真，只有固定的时间延迟。
2、由于不存在稳定性问题，所以设计相对简单。
3、只包含实数算法，不涉及复数算法，不需要递推运算。
另外，也应看到，IIR滤波器虽然设计简单，但主要是用于设计具有分段常数特性的滤波器，如低通、高通、带通和带阻等，往往脱离不了模拟滤波器的格局。

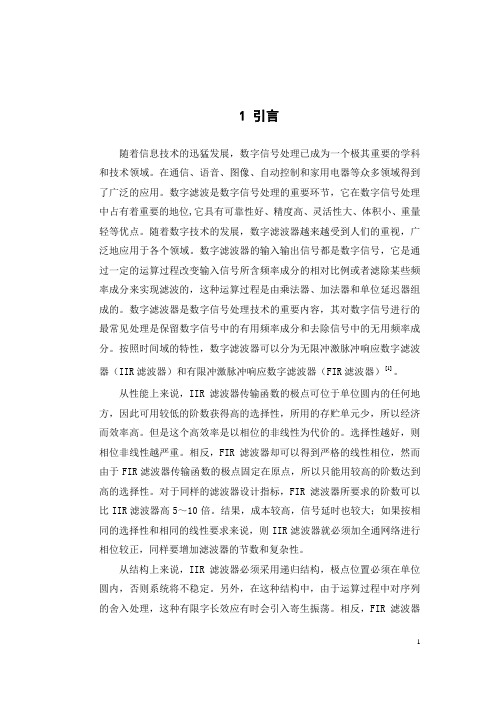

1 引言随着信息技术的迅猛发展，数字信号处理已成为一个极其重要的学科和技术领域。
在通信、语音、图像、自动控制和家用电器等众多领域得到了广泛的应用。
数字滤波是数字信号处理的重要环节，它在数字信号处理中占有着重要的地位,它具有可靠性好、精度高、灵活性大、体积小、重量轻等优点。
随着数字技术的发展，数字滤波器越来越受到人们的重视，广泛地应用于各个领域。
数字滤波器的输入输出信号都是数字信号，它是通过一定的运算过程改变输入信号所含频率成分的相对比例或者滤除某些频率成分来实现滤波的，这种运算过程是由乘法器、加法器和单位延迟器组成的。
数字滤波器是数字信号处理技术的重要内容，其对数字信号进行的最常见处理是保留数字信号中的有用频率成分和去除信号中的无用频率成分。
按照时间域的特性，数字滤波器可以分为无限冲激脉冲响应数字滤波器（IIR滤波器）和有限冲激脉冲响应数字滤波器（FIR滤波器）[1]。
从性能上来说，IIR滤波器传输函数的极点可位于单位圆内的任何地方，因此可用较低的阶数获得高的选择性，所用的存贮单元少，所以经济而效率高。
但是这个高效率是以相位的非线性为代价的。
选择性越好，则相位非线性越严重。
相反，FIR滤波器却可以得到严格的线性相位，然而由于FIR滤波器传输函数的极点固定在原点，所以只能用较高的阶数达到高的选择性。
对于同样的滤波器设计指标，FIR滤波器所要求的阶数可以比IIR滤波器高5～10倍。
结果，成本较高，信号延时也较大；如果按相同的选择性和相同的线性要求来说，则IIR滤波器就必须加全通网络进行相位较正，同样要增加滤波器的节数和复杂性。
从结构上来说，IIR滤波器必须采用递归结构，极点位置必须在单位圆内，否则系统将不稳定。
另外，在这种结构中，由于运算过程中对序列的舍入处理，这种有限字长效应有时会引入寄生振荡。
相反，FIR滤波器主要采用非递归结构，不论在理论上还是在实际的有限精度运算中都不存在稳定性问题，运算误差也较小[2]。
实验四FIR数字滤波器设计与软件实现
实验目的：
FIR（Finite Impulse Response）数字滤波器是一种常用的数字滤波器，本实验旨在通过设计和软件实现FIR数字滤波器，加深对数字滤波器的理解和应用。
实验材料和设备：
1.个人电脑
2. 数字信号处理软件（如MATLAB、Python等）
实验步骤：
1.确定滤波器的类型和设计要求，如低通滤波器、高通滤波器、带通滤波器等。
给定滤波器的截止频率、通带衰减和阻带衰减等参数。
2.使用指定的设计方法，如窗函数法、频率采样法等，进行FIR滤波器的设计。
根据设计要求选择合适的窗函数（如矩形窗、汉宁窗、布莱克曼窗等）或频率采样点。
3.进行FIR滤波器的软件实现。
在数字信号处理软件中，根据设计好的滤波器系数（也称为权值），通过卷积操作对输入信号进行滤波。
可以使用已有的滤波器设计函数或自行编写代码实现。
4.对输入信号进行滤波，观察滤波效果。
可以通过绘制输入信号和输出信号的时域图和频域图，分析滤波效果。
根据需要，可以对滤波器进行调整和优化。
5.根据实验结果，对滤波器的性能进行评估。
可以对比不同设计方法和参数选择的滤波器性能，分析其优缺点。
注意事项：
1.在选择滤波器的设计方法时，要根据实际需求和要求来选择。
不同方法有不同的适用范围和设计效果。
2.在进行滤波器实现时，要注意系数计算的精度和卷积操作的效率。
3.在进行滤波效果评估时，要综合考虑时域和频域等多个指标，避免单一指标的片面评价。

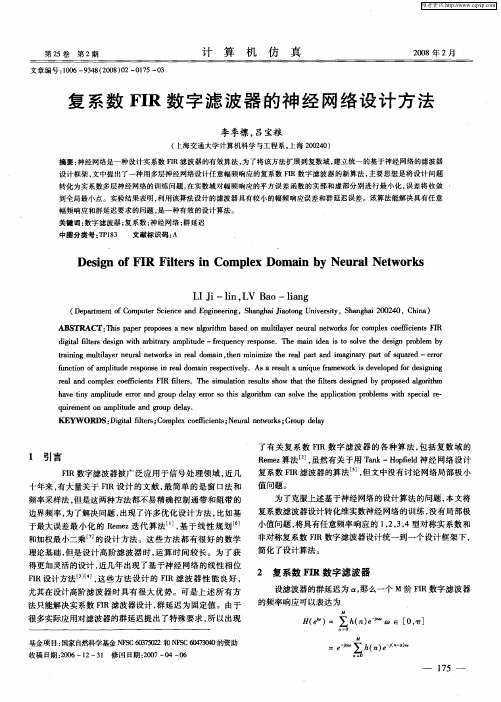

神经网络在滤波器设计中的应用是近年来人们关注的研究领域之一。
传统的滤波器设计方法通常需要复杂的数学理论和工程经验，而基于神经网络的滤波器设计则提供了一种新颖且高效的途径。
神经网络作为一种强大的非线性建模工具，能够对复杂的系统进行准确建模，从而实现更加灵活和智能的滤波器设计。
下面将介绍神经网络在滤波器设计中的应用及相关研究进展。
滤波器在信号处理和通信系统中起着至关重要的作用，它可以帮助我们去除信号中的干扰成分，提取出我们感兴趣的信息。
传统的滤波器设计方法包括基于频域分析的方法、基于时域分析的方法以及优化算法等。
然而，这些方法在面对复杂的信号和系统时可能存在一定的局限性，特别是对于非线性系统的建模和设计更是具有挑战性。
神经网络作为一种模仿生物神经系统的计算模型，具有强大的非线性建模能力和逼近能力。
通过神经网络对信号进行处理和学习，我们可以实现更加灵活和高效的滤波器设计。
在滤波器设计中，神经网络可以被用来建立信号与滤波器参数之间的映射关系，从而实现滤波器参数的自动优化和调整。
目前，研究者们已经提出了多种基于神经网络的滤波器设计方法。
其中，最常见的是使用反向传播算法对神经网络进行训练，以实现滤波器的参数优化。
此外，还有基于卷积神经网络（CNN）的滤波器设计方法，它可以有效地捕获信号的空间特征和频谱特征，从而实现更加精确和高效的滤波器设计。
除了以上提到的方法外，还有一些基于神经网络的滤波器设计方法在不断涌现。
例如，一些研究者结合深度学习技术和优化算法，提出了一种端到端的滤波器设计框架，能够实现对复杂信号的快速处理和滤波。
另外，还有一些研究着致力于探索神经网络在滤波器设计中的自适应性和鲁棒性，以应对实际工程中的复杂环境和需求。
总的来说，基于神经网络的滤波器设计是一个充满挑战和机遇的研究领域。
随着人工智能技术的不断发展和深化，相信神经网络在滤波器设计领域的应用将会得到更广泛的关注和应用。
未来，我们可以期待看到更多基于神经网络的智能滤波器设计方法的涌现，为信号处理和通信系统带来更加灵活和高效的解决方案。
fir滤波器设计实验报告一、实验目的本次实验的目的是设计FIR滤波器，从而实现信号的滤波处理。
二、实验原理FIR滤波器是一种数字滤波器，它采用有限长的冲激响应滤波器来实现频率选择性的滤波处理。
在FIR滤波器中，系统的输出只与输入和滤波器的系数有关，不存在反馈环路，因此具有稳定性和线性相位的特性。
FIR滤波器的设计最常采用Window法和最小二乘法。
Window法是指先对理想滤波器的频率特性进行窗函数的处理，再通过离散傅里叶变换来得到滤波器的时域响应。
最小二乘法则是指采用最小二乘法来拟合理想滤波器的频率特性。
本次实验采用的是Window法。
三、实验步骤1.设计滤波器的频率响应特性：根据实际需要设计出需要的滤波器的频率响应特性，通常采用理想滤波器的底通、高通、带通、带阻等特性。
2.选择窗函数：根据设计的滤波器的频率响应特性选择相应的窗函数，常用的窗函数有矩形窗、汉宁窗、汉明窗等。
3.计算滤波器的时域响应：采用离散傅里叶变换将设计的滤波器的频率响应特性转化为时域响应，得到滤波器的冲激响应h(n)。
4.归一化：将得到的滤波器的冲激响应h(n)进行归一化处理，得到单位加权的滤波器系数h(n)。
5.实现滤波器的应用：将得到的滤波器系数h(n)应用于需要滤波的信号中，通过卷积的方式得到滤波后的信号。
四、实验结果以矩形窗为例，设计一阶低通滤波器，截止频率为300Hz，采样频率为8000Hz，得到的滤波器系数为：h(0)=0.0025h(1)=0.0025滤波效果良好，经过滤波后的信号频率响应相对于滤波前有较明显的截止效应。
五、实验总结通过本次实验，我们掌握了FIR滤波器的设计方法，窗函数的选择和离散傅里叶变换的应用，使我们能够更好地处理信号，实现更有效的信号滤波。
在日常工作和学习中，能够更好地应用到FIR滤波器的设计和应用，提高信号处理的精度和效率。
内容摘要人类已经进入了数字时代，数字信号处理已渗透到几乎所有科学技术领域，并进入人们的日常工作和生活之中。
而数字滤波技术在数字信号处理中占有积极重要的地位。
由于模拟信号处理最主要的缺点是难以处理比较复杂信号，难以满足总也生产需求。
与之相比，数字信号处理有高精度、高稳定性和高性能指标、强大的非线性信号处理，这些优势决定了数字滤波器的应用将会越来越广泛，因此对数字滤波器的研究具有重要的实际意义。
在数字控制系统中输入信号中所含的干扰对系统的性能会产生很大的影响，因此需要对输入信号进行处理，以提取有用信号。
有限长冲激响应（FIR）滤波器在数字信号处理中发挥着重要作用，采用Matlab软件对FIR数字滤波器进行仿真设计，简化了设计中繁琐的计算。
本文首先介绍数字滤波器的发展概况以及分类，分析FIR数字滤波器的数学模型及结构；接着，针对不同的设计方法，采用窗函数法，频率采样法和等波纹最佳逼近法，通过调用Matlab函数设计FIR数字滤波器。
绘制对应的幅频特性曲线，进行对比分析，最后总结出每种设计方法的特点。
关键词FIR数字滤波器，MATLAB，simulink，窗函数法，频率采样法，等波纹最佳逼近法ABSTRACTMankind has entered the digital era, digital signal processing has penetrated into almost all fields of science and technology, and into the People's Daily work and life. And digital filtering technology in the digital signal processing (DSP) has been one of the major positive. Due to the analog signal processing of the main defect is difficult to deal with more complex signal, always can't meet production requirements. Compared with digital signal processing with high precision, high stability and high performance indicators, powerful nonlinear signal processing, these advantages determine the application of digital filter will be more and more widely, so the research of digital filter has important practical significance.Contained in the input signal in the digital control system of interference will produce great influence on the performance of the system, so need to deal with input signal, and the useful signal is extracted. Finite impulse response (FIR) filter plays an important role in digital signal processing, using the Matlab software simulation design of FIR digital filter, simplifies the complicated calculation in the design. This paper first introduces general situation of the development of digital filter and classification, analysis, the mathematical model and structure of the FIR digital filter; Then, according to different design method, using the window function method and frequency sampling method and moire best approximation method, by calling Matlab function to design FIR digital filter. Corresponding amplitude-frequency characteristic curve drawing, carries on the contrast analysis, finally summarizes the characteristic of each kind of design method.KEY WORDSrapid clenbuteral detection; computer vision; muscle color; fat thicknessFIR 数字滤波器的设计与仿真研究1.绪论人类已经进入了数字时代，数字信号处理已渗透到几乎所有科学技术领域，并且进入人们的日常工作和生活之中。
