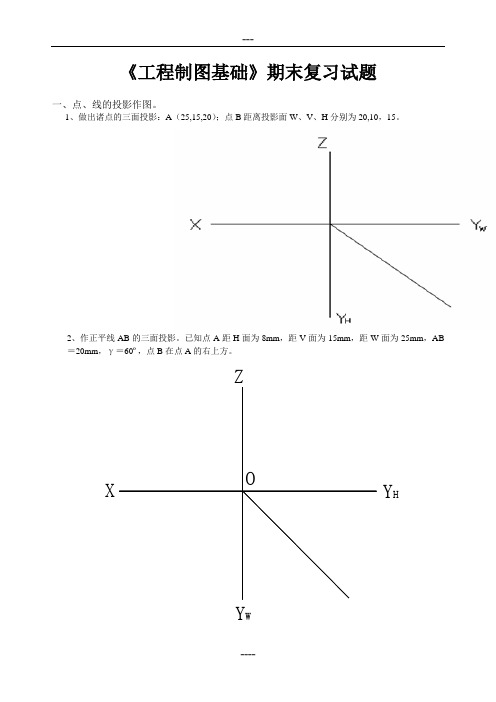

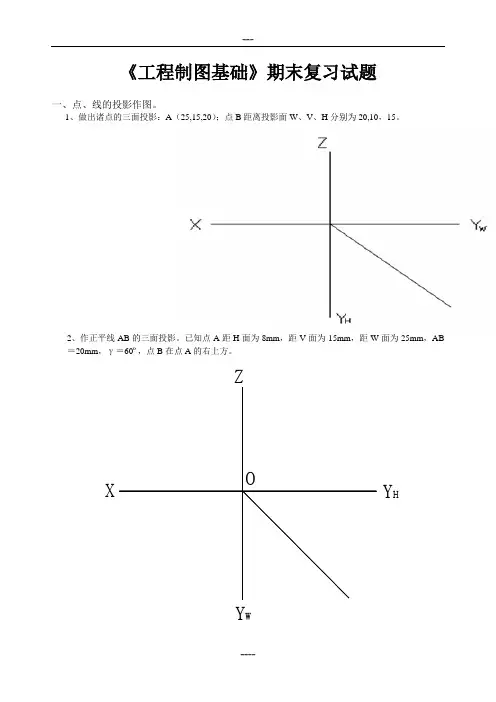

《工程制图基础》期末复习试题一、点、线的投影作图。
1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。
2、作正平线AB的三面投影。
已知点A距H面为8mm，距V面为15mm，距W面为25mm，AB＝20mm，γ＝60º，点B在点A的右上方。
3、已知：正平线AB的实长为50mm。
求作：a′(一解即可)5、完成四边形ABCD的水平投影。
二、选择题：1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
2、已知物体的主、俯视图，正确的左视图是（）图。
3、点A在圆柱表面上，正确的一组视图是（）4四、由已知立体的两个视图，补画第三视图。
将主视图改为全剖视图六、补全圆柱被截切后的侧面投影。
（保留作图线）七、补全相贯线正面投影。
（保留作图线）八、补画机件三视图所缺的线条。
（保留作图线）九、将主视图改为改为适当的全剖视图。
十、螺纹1.普通细牙螺纹，大径20mm，螺距为1.5，右旋，螺纹公差带代号为5g6g2.梯形螺纹，大径20mm，螺距为4mm，双线左旋，公差带代号7e补画主视图上的漏线识读零件图零件名称叫_______ ____，比例是__ _______。
图样中共有____个图形，它们分别是______________图、____________图、和___ __图。
零件的_____________端面为轴向尺寸的主要基准， _____________为径向尺寸的基准。
零件________处有螺纹，代号分别为____ ____和_____________，任意说出其中一种螺纹代号的含义 ______________________________________。
直径为￠2013.005.0+-圆柱表面粗糙度Ra 值为___ _____。
其最大极限尺寸是_______________.公差带代号的含义________________________________________________1一螺纹的标注为M24×1.5，表示该螺纹是 螺纹，其大径为 ___ ，螺2距为 ，旋向为 。
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图期末考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线一般不应：A. 与被标注的线段平行B. 与被标注的线段垂直C. 穿过其他尺寸线D. 穿过图线2. 以下哪项不是工程图样的基本要求？A. 清晰B. 准确C. 随意D. 完整3. 投影法中，第一角法和第三角法的区别在于：A. 投影方向不同B. 投影距离不同C. 投影角度不同D. 投影平面不同4. 在工程制图中，剖面图是用来表示：A. 物体的外部形状B. 物体的内部结构C. 物体的尺寸大小D. 物体的材质5. 以下哪种线型表示虚线？A. 细实线B. 粗实线C. 细虚线D. 粗虚线6. 工程制图中，尺寸标注应遵循的原则是：A. 尺寸线应尽可能长B. 尺寸线应尽可能短C. 尺寸线应穿过图线D. 尺寸线应避开图线7. 以下哪个符号表示螺纹？A. ∅B. φC. MD. ∇8. 在工程制图中，以下哪个符号表示焊接符号？A. ∟B. ∵C. ∽D. ∪9. 工程制图中，剖面线通常用于表示：A. 物体的外部轮廓B. 物体的内部结构C. 物体的表面粗糙度D. 物体的尺寸公差10. 以下哪种标注方法不属于尺寸标注？A. 线性尺寸B. 角度尺寸C. 半径尺寸D. 颜色标注二、判断题（每题1分，共10分）1. 工程制图中，图线应尽可能使用粗实线。
（错误）2. 工程制图中，尺寸标注应清晰、准确，不应有歧义。
（正确）3. 工程制图中，剖面线应与剖面线相交。
（错误）4. 工程制图中，虚线表示物体的可见部分。
（错误）5. 工程制图中，焊接符号通常用来表示焊接的类型和位置。
（正确）6. 工程制图中，螺纹的标注应包括螺纹的直径和螺距。
（正确）7. 工程制图中，剖视图可以用来表示物体的内部结构。
（正确）8. 工程制图中，尺寸线应穿过图线。
（错误）9. 工程制图中，剖面线应平行于剖面线。
（错误）10. 工程制图中，尺寸标注应避免尺寸线相交。
（正确）三、简答题（每题5分，共30分）1. 简述工程制图中尺寸标注的重要性。
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线&7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形\15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√)曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳<三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图期末复习试题套含答案〔高校期末复习资料〕1、第1页共46页_______________学院__________专业________________班级姓名：___________学号：________________座号：___密封线内不要答题———————————密———————————————封———————————————线————————————____________________学院____________________专业_____________班姓名_______________学号______________________2、密封线内不要答题———————————密———————————————封———————————————线————————————一、单项选择题〔每题一、单项选择题〔每题33分，共分，共1818分〕分〕1．图中哪一个平面是投影面的垂直面。
〔〕2．图中哪一个是圆的投影。
〔〕3．两立体正确的相贯线是。
〔〕4．在以下四组视图中，正确的一组视图是。
〔〕5．以下四组视图中,哪一组是正确的。
〔〕6．在以下四组视图中，正确的左视图是。
〔〕题号一二三四五六七八九总分得分阅卷人得分XXXX 工学院工学院??工程制图〔工程制图3、〔11〕〕??课程试卷课程试卷20XX――――20XX学年第学年第1学期学期第2页共46页_______________学院__________专业________________班级姓名：___________学号：________________座号：___密封线内不要答题———————————密———————————————封———————————————线————————————二、在三角形二、在三角形ABCABC平面内取点平面内取点DD，使点，使点DD与与HH、、VV面的距离分别为面的距离分别为14、515、、2022。
〔〔88分〕分〕三、过点三、过点DD作正平线作正平线DEDE 与与△ABC△ABC平行。
工程制图复习题(附答案)
一、简答题
1．简述平面体截交线的特点及基本作图方法。
2.结构施工图主要包括哪些内容？
3.试说明剖面图标注的包括哪些内容？如何标注？
4.简述在建筑平面图中如何标注门窗？
5.简述平面体与平面体相贯线的特点及基本作图方法。
6.简要说明下列图样中编号为①②③钢筋的直径、数量及作用。
7.简述绘制工程图样时如何选择和标注比例。
8.简述在工程图样中粗实线的用途。
9.简述投影面平行线的投影特性。
10.何谓轴测投影图？简述轴测投影图的投影特点及在工程图样中的用途。
11.简述组合体尺寸标注的方法。
二、绘图题：
1.已知三棱柱的两个投影和棱面上折线 ABC 的水平投影，试作棱柱的侧面投影和折线 ABC 的其余两个投影。
1/ 17
2.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例 1：1 绘制。
3.试在指定位置完成组合体的 1-1 半剖图和 2-2 全剖面图。
2/ 17
4.如图所示，已知五边形 ABCDE 的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。
