LED点阵书写显示屏1. 简介LED点阵书写显示屏是一种特殊的显示设备，由许多LED 点阵模块组成。
它可以用于书写文字、图形等信息，并且可以自动滚动显示内容。
基于其灵活多样的显示方式和高亮度的特性，LED点阵书写显示屏在广告、商业展示、舞台演出等领域具有广阔的应用前景。
2. 工作原理LED点阵书写显示屏一般由许多小型LED灯组成，每个LED灯都是一个像素点。
这些LED灯按照一定的排列方式形成一个点阵模块，由许多个点阵模块组合而成。
每个点阵模块都有自己的控制器，用于控制LED灯的亮灭状态。
通常情况下，LED点阵书写显示屏通过与计算机或其他设备连接，接收来自外部的数据，然后将数据转化为LED点阵的控制信号。
控制信号通过控制器传递给每个LED灯，使其按照设定的显示内容进行亮灭。
3. 特点和优势LED点阵书写显示屏相比于传统的显示设备有着诸多独特的特点和优势：•高亮度：LED灯具有较高的亮度，即使在光线较强的环境下也能清晰可见。
这使得LED点阵书写显示屏在户外广告、室内展示等场景中都能够获得良好的表现效果。
•多样性：LED点阵书写显示屏可以显示文字、数字、图标、动画等各种形式的信息，具有极强的表现力和灵活性。
用户可以根据需要随时更改显示内容，实现信息的及时更新。
•高清晰度：由于点阵模块中每个LED灯都是一个像素点，所以LED点阵书写显示屏具有很高的分辨率和清晰度。
无论是文字还是图形，都能够呈现出细腻的细节和鲜艳的色彩。
•低功耗：LED点阵书写显示屏采用LED灯作为光源，LED灯具有低能耗的特性，相比于传统的荧光灯或白炽灯，LED点阵书写显示屏能够节约大量的电能。
•长寿命：LED点阵书写显示屏的LED灯寿命通常在万小时以上，远远超过传统的显示设备。
这意味着LED点阵书写显示屏具有更长的使用寿命和更稳定的性能。
4. 应用领域由于LED点阵书写显示屏的特点和优势，它在许多领域都得到了广泛的应用：4.1 广告与商业展示LED点阵书写显示屏可以用于户外广告牌、商场橱窗等场景中，用于展示各种广告信息。
点阵显示原理范文点阵显示是一种将图像或文字以点阵的形式显示在屏幕上的技术。
它是由许多由像素组成的小点（即点阵）构成的。
每个像素可以显示不同的颜色或者是黑白。
在点阵显示中，像素是最小的单位。
每个像素由一个发光二极管(LED)或者是有机发光二极管(OLED)组成。
每个像素可以独立地发光，从而显示出图像或者文字。
通过控制每个像素的亮度和颜色来形成所需的图案。
首先，在像素信息的输入阶段，用户可以通过键盘、鼠标或者是其他输入设备将图像或者文字输入到控制电路中。
控制电路将这些输入信息转换为二进制码，并将其发送到适当的像素。
其次，在像素信息的存储阶段，控制电路会将接收到的二进制码存储到缓存器中。
缓存器是一个存储器单元，它用于存储每个像素的信息。
每个像素都有一个相应的存储单元。
最后，在像素信息的显示阶段，控制电路逐个读取缓存器中的信息，并将其传输到相应的像素。
根据信息的不同，像素会发出相应的光亮度和颜色。
由于像素数量众多，并且根据不同的控制电路和像素类型，它们被排列在屏幕上，以形成一个完整的图像或文字。
点阵显示的分辨率和色彩深度是两个重要的指标。
分辨率表示屏幕上像素的密度，即横向和纵向的像素数量。
较高的分辨率可以产生更清晰和细腻的图像。
色彩深度表示每个像素可以显示的颜色数量。
较高的色彩深度可以产生更丰富和真实的颜色。
点阵显示技术有许多应用领域，最常见的是计算机显示器、电视、手机和电子标牌等。
现代的点阵显示器使用了更先进的技术，如LCD、LED和OLED等。
这些技术可以提供更高的分辨率、更广的色域和更低的能耗。
总结来说，点阵显示通过控制每个像素的亮度和颜色来显示图像或文字。
其原理包括像素信息的输入、存储和显示三个步骤。
点阵显示器具有分辨率和色彩深度两个关键指标，它已经成为现代电子产品中最常见的显示技术之一。
LED点阵书写显示屏简介LED点阵书写显示屏是一种可以通过控制LED灯点阵来显示文字、图形或动画的设备。
它通常由多行多列的LED灯组成，可以通过驱动电路控制每个LED灯的亮暗状态，从而组成所需的显示内容。
LED点阵书写显示屏广泛应用于电子签名、室内广告、钟表显示、信息显示等领域。
工作原理LED点阵书写显示屏的工作原理是通过控制每个LED灯的点亮与关闭，来实现对文字、图形或动画的显示。
通常，LED 点阵书写显示屏会采用多行多列的LED灯排列方式，例如8行32列。
其中，每个LED点阵中的每一个发光元素都称为一个像素。
通过控制每个像素点的亮暗状态，可以显示出不同的图案或文字。
一般来说，LED点阵书写显示屏由控制电路和多个LED灯组成。
控制电路负责接收输入信号，并将信号转换为对应的控制信号，然后通过驱动电路控制每个LED灯的亮暗状态。
驱动电路通常通过行列扫描的方式来控制每个像素点，实现整个显示屏的点亮与关闭。
当需要显示文字或图案时，控制电路会将相应的数据发送给驱动电路。
驱动电路会按照预先定义好的显示模式，按行或按列的方式扫描每个像素点，并控制其亮暗状态，从而显示出所需的内容。
为了实现更复杂的显示效果，LED点阵书写显示屏通常会配备一些灰度调节电路，可以在不同的像素点上显示出不同的亮度。
优势和应用领域LED点阵书写显示屏的优势在于其高亮度、高对比度、低能耗和长寿命。
相比于传统的液晶显示屏，LED点阵书写显示屏具有更好的可视性和更广的视角范围。
同时，由于其灯珠式组件结构，可以实现更高的刷新率和更快的响应速度。
基于这些优势，LED点阵书写显示屏在许多领域都有广泛的应用。
例如，在室内广告中，LED点阵书写显示屏可以用于吸引顾客眼球，展示各种图像和文字信息。
在电子签名领域，LED点阵书写显示屏可以用于显示用户输入的电子签名，例如在银行柜台、快递柜等场景。
此外，LED点阵书写显示屏还可用于钟表显示、信息显示、舞台演出等行业。
LED点阵显示屏设计简介LED点阵显示屏广泛应用于室内和室外的广告牌、交通信号灯、数字时钟等场合。
它由多个LED灯组成的二维阵列，可以显示文字、图形、动画等内容。
本文将介绍LED点阵显示屏的设计原理、硬件组成和软件控制。
设计原理LED点阵显示屏的设计原理基于LED〔Light Emitting Diode〕发光二极管技术。
它通过控制LED灯的亮灭来实现信息的显示。
在LED点阵显示屏中，每个LED灯都是点阵的一个元素，通过适当的排列组成二维阵列。
每个LED灯可以分别控制其亮度和颜色，从而实现文字、图形和动画的显示。
硬件组成LED点阵显示屏的硬件组成主要包括LED灯、控制电路、电源和外壳。
LED灯LED点阵显示屏所使用的LED灯可以是单色LED或多色LED。
单色LED通常只能发出单一颜色的光，多色LED那么可以发出多种颜色的光。
在设计LED点阵显示屏时需要根据实际需求选择适合的LED灯。
控制电路控制电路是LED点阵显示屏的核心局部，它负责接收来自软件的控制信号，并通过对LED灯的控制来实现信息的显示。
常见的控制电路包括驱动芯片和控制模块。
驱动芯片负责将控制信号转化为对LED灯的驱动信号，控制模块那么负责提供控制信号。
电源LED点阵显示屏需要稳定的电源来正常工作。
电源可以使用交流电源或直流电源，需要根据实际情况选择适宜的电源类型。
同时，还需要考虑电源的容量和可靠性，以确保LED点阵显示屏能够正常工作。
外壳LED点阵显示屏通常需要在室内或室外使用，因此需要选择适宜的外壳来保护LED灯和控制电路不受环境影响。
外壳应具有防水、防尘、耐高温、抗冲击等特性，以确保LED点阵显示屏的正常工作。
软件控制LED点阵显示屏的软件控制主要包括显示内容的编辑和控制信号的发送两局部。
显示内容的编辑显示内容的编辑通常通过计算机或专用软件完成。
用户可以通过编写文本、图形和动画等内容来定义显示的内容，并将其转化为控制信号发送给LED点阵显示屏。

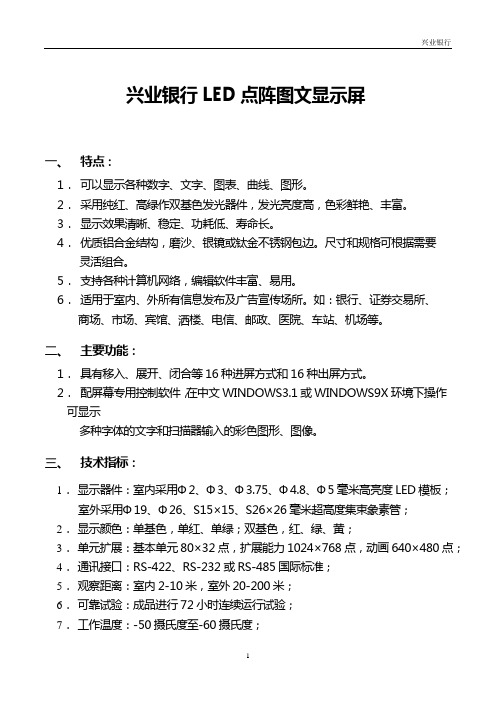

兴业银行LED点阵图文显示屏一、特点：1．可以显示各种数字、文字、图表、曲线、图形。
2．采用纯红、高绿作双基色发光器件，发光亮度高，色彩鲜艳、丰富。
3．显示效果清晰、稳定、功耗低、寿命长。
4．优质铝合金结构，磨沙、银镜或钛金不锈钢包边。
尺寸和规格可根据需要灵活组合。
5．支持各种计算机网络，编辑软件丰富、易用。
6．适用于室内、外所有信息发布及广告宣传场所。
如：银行、证券交易所、商场、市场、宾馆、洒楼、电信、邮政、医院、车站、机场等。
二、主要功能：1．具有移入、展开、闭合等16种进屏方式和16种出屏方式。
2．配屏幕专用控制软件，在中文WINDOWS3.1或WINDOWS9X环境下操作可显示多种字体的文字和扫描器输入的彩色图形、图像。
三、技术指标：1．显示器件：室内采用Ф2、Ф3、Ф3.75、Ф4.8、Ф5毫米高亮度LED模板；室外采用Ф19、Ф26、S15×15、S26×26毫米超高度集束象素管；2．显示颜色：单基色，单红、单绿；双基色，红、绿、黄；3．单元扩展：基本单元80×32点，扩展能力1024×768点，动画640×480点；4．通讯接口：RS-422、RS-232或RS-485国际标准；5．观察距离：室内2-10米，室外20-200米；6．可靠试验：成品进行72小时连续运行试验；7．工作温度：-50摄氏度至-60摄氏度；8．平均寿命：不低于10万小时；9．消耗功率：500瓦特/平方米；四、主要技术参数如下表：一、LED显示屏幕基础知识：LED是发光二极管（Light Emitting Diode）的简称，是光电领域中应用极为广泛的发光显示材料，根据基色分类如下：1．单色：每个像素点只有一种颜色，是单红、单绿、单蓝。
2．双基色：每个像素点有红绿两种基色，可以叠加出黄色在有16级杰度控制的情况下，可以组合显示256种颜色。
3．三基色：也称全彩色，每个像素点有红绿蓝三种基本颜色，在有灰度控制的情况下，通过三种基色不同灰度的变化可以很好地还原自然界的色彩。
峯年的企业咨询咸问经验.经过实战验证可以藩地执行的卓越萱理方案.值得您下载拥有1、按应用环境分为户内，户外及半户外显示屏户内LED显示屏壹般均不是很大，面积壹般从不到1平米到十几平米，点密度较高，于非阳光直射或灯光照明环境使用，观见距离于几米以外，屏体不具备密封防水能力。
户内显示屏以点阵模块为主，因为于户内使用对显示屏亮度要求不高，采用点阵模块具有很高的性价比。
所以价格比较高。
户外LED 显示屏可大可小，面积壹般从几平米到几十甚至上百平米根据客户需求不同，点密度较稀（多为1000-4000 点每平米），发光亮度于3000-6000cd/ 平米（朝向不同，亮度要求不同），可于阳光直射条件下使用，观见距离于几十米以外，屏体具有良好的防风抗雨及防雷能力。
半户外LED 显示屏介于户外及户内俩者之间，具有较高的发光亮度，可于非阳光直射户外下使用，屏体有壹定的密封，壹般于屋檐下或橱窗内。
2、按颜色分为单色显示屏，双色显示屏，三色也就是全彩LED 显示屏单色是指显示屏只有壹种颜色的发光材料，多为单红色。
双色屏壹般由红色和黄绿色发光材料构成。
三色屏分为全彩色（fullcolor），由红色，绿色（波长570nm），蓝色构成；及真彩色（naturecolor），由红色，纯绿色（波长525nm），蓝色构成。
3 、按控制方式分同步和异步同步方式是指LED显示屏的工作方式基本等同于电脑的监视器，它以至少30场/ 秒的更新速率点点对应地实时映射电脑监视器上的图像，通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。
异步方式是指LED 屏具有存储及自动播放的能力，于PC 机上编辑好的文字及无灰度图片通过串口或其他网络接口传入LED 屏，然后由LED 屏脱机自动播放，壹般没有多灰度显示能力，主要用于显示文字信息，能够多屏联网。
4、按点间距像素划分目前，常见的户内屏点阵屏有：P4，P5，P6，P7.62，P8，P10。
户内屏的像素直径基本上不会超过10mm 。
点阵液晶显示原理点阵液晶显示原理指的是利用液晶材料的电光效应和光控效应实现信息显示的技术。
液晶显示器广泛应用于计算机、电视、手机等电子产品中，是目前最为主流的显示技术之一。
液晶是一种介于液体和固体之间的物质，其分子具有一定的有序排列特性。
液晶分为向列型和扭曲型两种结构，其中向列型液晶广泛应用于显示器。
液晶的分子呈柱状排列，通过外加电场的作用，可以控制液晶分子的有序排列和取向，从而达到控制光的透过和阻挡的效果。
在液晶显示屏中，采用了通常由玻璃、电极、液晶层和各种滤色片构成的点阵结构。
每个像素点由一组液晶分子组成，可控制光的透过和阻挡。
点阵结构中的每一个像素点都有一个电极控制器，负责给液晶分子施加电场，以改变液晶的分子取向。
液晶材料的性质可以通过双折射效应来解释。
液晶分子在无电场作用下，呈现低透光状态，称为初始状态。
当电场施加在液晶层上时，液晶分子会受到电场力的作用而发生取向变化，以实现光的调控。
液晶分子取向的变化会导致光通过液晶层后发生偏振旋转，从而改变光的透明度。
液晶显示器通常采用乙炔基苯偏的液晶材料来实现电光效应和光控效应。
当外加电场施加在液晶层的两个电极之间时，液晶分子会沿着电场方向取向，形成了一个与电极平行的结构，使液晶层对光的透过产生调制。
具体来说，当电场施加在液晶层上时，液晶分子呈现与电场垂直的取向，此时光通过液晶层时会发生偏振旋转，从而降低透明度。
而当电场去除时，液晶层恢复到无电场状态，液晶分子重新呈现初始状态，使光通过液晶层时不再发生偏振旋转，从而提高透明度。
为了实现彩色显示，液晶显示器通常采用三原色（红、绿和蓝）的滤色片。
这些滤色片可以将特定颜色的光透过，而吸收其他颜色的光。
通过精确调节液晶分子的取向和电场的大小，可以实现对光透过和阻挡的精确控制，从而实现各种颜色的显示。
总体来说，液晶显示器通过液晶材料的电光效应和光控效应，通过施加电场来控制液晶分子的取向和排列状态，从而实现对光的透过和阻挡的调控。
点阵屏方案点阵屏方案1. 简介点阵屏是一种由小方格组成的像素矩阵显示器，可用于显示文字、图形或者其他图像。
它常见于计算机设备、电子表、手表等设备中，具有体积小、功耗低、可视角度大等优势。
本文将介绍点阵屏的基本原理和几种常见的点阵屏方案。
2. 基本原理点阵屏的基本原理是利用矩阵中的每个单元代表一个像素，通过控制每个像素的亮度、颜色等参数，来显示文字、图形等信息。
点阵屏通常由多行多列的LED灯组成，每个LED灯对应矩阵中的一个像素。
3. 常见的点阵屏方案3.1 单色点阵屏单色点阵屏是最简单且最常见的点阵屏方案之一。
它通常使用单色LED灯作为像素，并且只能显示黑白两种颜色。
单色点阵屏的像素排列常见的有8×8、16×16和32×32等规格，每个像素由一个LED灯控制，通过控制每个像素的亮度来显示图案、文字等信息。
单色点阵屏适用于一些简单的计算设备或电子产品。
3.2 多色点阵屏多色点阵屏是在单色点阵屏的基础上进行了扩展，它可以显示多种颜色。
多色点阵屏与单色点阵屏的区别在于每个像素不再是一个LED灯，而是由多个LED灯组成，每个LED灯控制一个颜色通道。
通过控制每个颜色通道的亮度和混合比例，可以达到显示多种颜色的效果。
多色点阵屏适用于需要显示彩色图案、文字的设备。
3.3 OLED点阵屏OLED（Organic Light-Emitting Diode）点阵屏是一种新型的点阵屏技术，它使用有机材料发光来实现显示效果。
OLED点阵屏具有高亮度、高对比度、快速响应等优点。
与传统的LED点阵屏相比，OLED点阵屏可以实现更薄、更轻、更柔性的设计。
OLED点阵屏适用于诸如智能手机、电视等高端电子产品。
3.4 LCD点阵屏LCD（Liquid Crystal Display）点阵屏是另一种常见的点阵屏方案。
它通过液晶技术来控制像素的亮度和颜色。
LCD点阵屏具有低功耗、高分辨率、可视角度广等特点。
摘要早在1888年，人们就发现液晶这一呈液体状的化学物质，象磁场中的金属一样，当受到外界电场影响时，其分子会产生精确的有序排列。
如果对分子的排列加以适当的控制，液晶分子将会允许光线穿越。
位于最后面的一层是由荧光物质组成的可以发射光线的背光层。
背光层发出的光线在穿过第一层偏振过滤层之后进入包含成千上万水晶液滴的液晶层。
液晶层中的水晶液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。
当液晶显示器中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来，这就是液晶显示器显示技术。
液晶显示器(LCD)英文全称为Liquid Crystal Display，是一种数字显示技术，可以通过液晶和彩色过滤器过滤光源，在平面面板上产生图象。
它是一种采用了液晶控制透光度技术来实现色彩的显示器。
液晶显示器是一种功耗极低的显示器件。
在袖珍中应用越来越广泛。
液晶显示技术近几年来发展很快，各种规格的LCD显示班名目繁多，其专用驱动芯片也都相互配套，使LCD在控制和议表系统中广泛应用提供了极大的方便。
各种规格的LCD显示班名目繁多，其专用驱动芯片也都相互配套，使LCD在控制和议表系统中广泛应用提供了极大的方便。
LCD可分为段位式LCD、字符式LCD和点阵式LCD。
其中,段位式LCD和字符式LCD只能用于字符和数字的简单显示,不能满足图形曲线和汉字显示的要求;而点阵式LCD不仅可以显示字符、数字,还可以显示各种图形、曲线及汉字,并且可以实现屏幕上下左右滚动,动画功能,分区开窗口,反转,闪烁等功能,用途十分广泛。
经过二十多年的研究、竞争、发展，平板显示器已进入角色，成为新世纪显示器的主流产品，目前竞争最激烈的平板显示器有四个品种：（1）场致发射平板显示器（FED）（2）等离子体平板显示器（PDP）（3）有机薄膜电致发光器（OEL）（4）薄膜晶体管液晶平板显示器（TFT-LCD）液晶平板显示器，特别TFT-LCD，是目前唯一在亮度、对比度、功耗、寿命、体积和重量等综合性能上全面赶上和超过CRT的显示器件，它的性能优良、大规模生产特性好，自动化程度高，原材料成本低廉，发展空间广阔，将迅速成为新世纪的主流产品，是21世纪全球经济增长的一个亮点。
点阵显示原理
点阵显示原理是一种常见的显示技术，广泛应用于电子设备中。
它通过在屏幕上设置由小点（像素）组成的矩阵来显示图像或文字。
点阵显示的原理是将图像或文字分解为一组小点，并通过控制每个点的亮度和颜色来显示信息。
这些小点通常是正方形的，并且由红、绿、蓝三原色的发光二极管（LED）或有机发光二极管（OLED）组成。
在液晶显示器（LCD）中，每个像素由一对透明的电极组成，这些电极可以通过应用电压来控制液晶分子的排列方式。
液晶分子的排列方式决定了光的透过程度，从而实现像素的亮度控制。
在有机发光二极管（OLED）中，每个像素由一个发光材料层
组成，这个材料在受到电流激励时会发光。
通过控制电流的大小和颜色，可以实现像素的亮度和颜色控制。
对于彩色的点阵显示，通常会使用一种称为调制的技术，即通过控制红、绿、蓝三原色的亮度来混合出不同的颜色。
调制可以是时间上的（即在不同的时间段内显示不同的颜色）或空间上的（即在空间上将红、绿、蓝三原色的小点混合在一起）。
通过控制每个像素的亮度和颜色，点阵显示器可以显示出各种图像、图标和文字。
它具有显示内容丰富、色彩鲜艳、反应速度快等优点，已成为现代电子设备中不可或缺的显示技术。
1 点阵电子显示屏制作 摘 要 本系统是从实际应用角度出发，针对当前市场上流行的LED产品的应用领域而设计制作的多功能电子显示屏，可用于商场导购促销显示、新闻与广告显示、车站机场班次时间资讯显示等。 本简易16行*64列LED电子显示屏根据题目设计要求，硬件部分主要包括SPCE061A单片机系统、16块8*8LED点阵显示模块构成16*64点阵、显示驱动电路、SPR4096存储器、PCF8563实时时钟电路、键盘输入控制器等部分，还外扩了液晶显示、温度实时检测、无线通讯、电机驱动屏幕旋转等电路，。本系统不仅能够实现数字、字母、汉字等预存信息的切换显示，同时还可以实现信息的定时循环、上下左右滚屏、LED显示亮度连续可调、实时时间显示、实时温度显示、无线遥控、显示屏旋转等扩展功能。另外，本系统可以和PC机通讯，通过PC机串口对显示信息进行更新。
关键词：LED电子显示屏 SPCE061A 串行通信 Abstract The LED lattice display system is a kind of new information display media with the rapid development of the computer, micro-electronics, photoelectron technology. This 16*64 LED display system includes SPCE061A MCU system, sixteen 8*8 LED lattice modules, display driving circuit, SPR4096 memory module, PCF8563 as the real-time clock chip, keyboard controller et. In addition, it includes LCD circuit, real-time temperature detective, RF communication circuit. This system can display the numbers, letters, Chinese characters. It can display the information timely and circularly, up-rollingly, down rollingly left-rollingly, right-rollingly. The lightness of the displaying information can be adjusted continuously. Further more, this system can be remote controlled and communicate with PC by COM1 to update the display information.
Keywords: LED lattice display system SPCE061A serial communication 2
