木门安装作业指导书一、引言木门作为家居装饰的重要组成部份，其安装质量直接关系到家居整体的美观和安全性。
本文将详细介绍木门安装的步骤和注意事项，以确保安装过程顺利进行并达到预期效果。
二、材料准备1. 主材：木门、门套、门扇、门框、门锁等。
2. 工具：电钻、螺丝刀、锤子、尺子、扳手、螺丝刀头等。
三、安装步骤1. 准备工作a. 清理安装区域，确保地面平整、干净。
b. 检查门洞尺寸是否与木门尺寸相匹配。
c. 检查木门、门套、门扇等材料是否完好无损。
2. 安装门框a. 将门框放置在门洞内，调整位置使其垂直且水平。
b. 使用螺丝刀和螺丝将门框固定在墙体上。
c. 使用尺子测量门框上下、摆布两侧的水平度和垂直度，进行微调。
3. 安装门扇a. 将门扇放置在门框内，调整位置使其与门框边缘对齐。
b. 使用螺丝刀和螺丝将门扇固定在门框上，确保稳固。
c. 使用尺子测量门扇上下、摆布两侧的水平度和垂直度，进行微调。
4. 安装门套a. 将门套放置在门框外侧，调整位置使其与门框边缘对齐。
b. 使用螺丝刀和螺丝将门套固定在墙体上，确保稳固。
5. 安装门锁a. 根据门锁的安装说明，将门锁组件安装在门扇上。
b. 使用螺丝刀和螺丝将门锁固定在门扇上，确保坚固可靠。
c. 测试门锁的开关是否灵便，确保安全性能。
6. 调整和清理a. 检查门扇的开闭是否顺畅，调整门扇与门框之间的间隙。
b. 清理安装过程中产生的垃圾和灰尘，保持安装区域整洁。
四、注意事项1. 安全第一：在安装过程中，注意使用安全防护装备，避免发生意外伤害。
2. 严格按照安装步骤进行操作，确保每一个环节的质量。
3. 注意门框和门扇的水平度和垂直度，调整至最佳状态。
4. 注意门扇与门框之间的间隙，确保开闭顺畅。
5. 根据实际情况选择合适的螺丝和螺丝刀头，确保固定坚固。
6. 安装完成后，进行功能测试，确保门锁的正常使用。
五、总结本文详细介绍了木门安装的步骤和注意事项，希翼能够对安装人员提供指导和匡助。

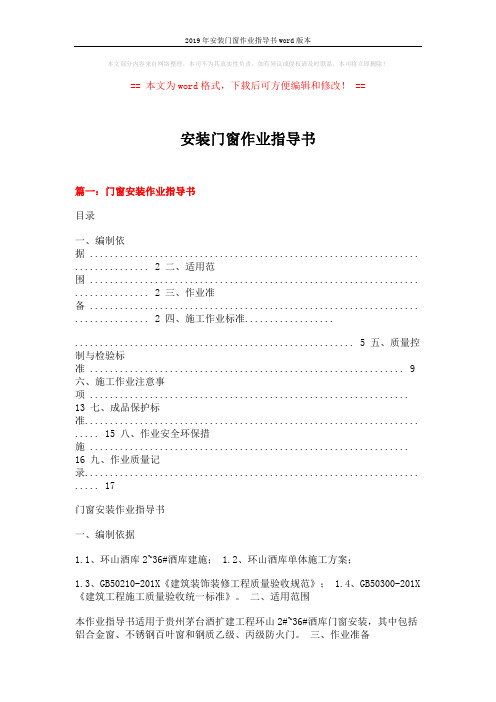

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==安装门窗作业指导书篇一：门窗安装作业指导书目录一、编制依据 .................................................................. ............... 2 二、适用范围 .................................................................. ............... 2 三、作业准备 .................................................................. ............... 2 四、施工作业标准.......................................................................... 5 五、质量控制与检验标准 (9)六、施工作业注意事项 ................................................................13 七、成品保护标准................................................................... ..... 15 八、作业安全环保措施 ................................................................16 九、作业质量记录................................................................... .. (17)门窗安装作业指导书一、编制依据1.1、环山酒库2~36#酒库建施； 1.2、环山酒库单体施工方案；1.3、GB50210-201X《建筑装饰装修工程质量验收规范》； 1.4、GB50300-201X 《建筑工程施工质量验收统一标准》。
木门安装作业指导书一、前言木门是家居装饰中常见的一种门类，安装木门需要按照一定的步骤和要求进行操作，以确保安装质量和使用安全。
本文将详细介绍木门安装的步骤和要点，以供参考。
二、准备工作1. 工具准备- 手电钻- 手锯- 卷尺- 螺丝刀- 锤子- 水平仪- 铅笔2. 材料准备- 木门- 门套- 钉子/螺丝- 填充物- 封边胶三、安装步骤1. 测量尺寸使用卷尺测量门洞的高度、宽度和深度，确保木门尺寸与门洞尺寸相匹配。
2. 准备门套将门套按照门洞尺寸进行切割，确保门套与门洞尺寸相适应。
3. 安装门套将门套的上部与门洞的上部对齐，使用螺丝或钉子将门套固定在门洞上部。
然后将门套的两侧与门洞的两侧对齐，使用螺丝或钉子将门套固定在门洞两侧。
最后将门套的下部与地面对齐，使用螺丝或钉子将门套固定在地面。
4. 安装门扇将木门放置在门套上，确保门扇与门套的上部、两侧和下部紧密贴合。
使用螺丝将门扇固定在门套上。
5. 调整水平使用水平仪检查木门的水平度，如有需要，使用木片或填充物进行调整，直到木门完全水平。
6. 安装门锁根据需求，在木门上标记门锁的位置。
使用手电钻和螺丝刀将门锁固定在木门上。
7. 封边处理使用封边胶将木门的边缘进行封闭，以防潮湿和变形。
8. 清洁清理安装过程中产生的垃圾和灰尘，确保木门安装完毕后的整洁。
四、注意事项1. 安全第一在安装木门时，务必佩戴好安全手套和护目镜，以防止意外伤害。
2. 尺寸准确在测量门洞尺寸和安装门套时，确保尺寸准确无误，以免影响后续的安装步骤。
3. 平衡调整在安装过程中，使用水平仪检查木门的水平度，并根据需要进行调整，确保门扇完全平衡。
4. 门锁位置根据需求和习惯，合理选择门锁的安装位置，确保门锁的使用方便和安全。
5. 封边处理使用封边胶对木门的边缘进行封闭处理，以防止潮湿和变形。
六、总结通过本文的介绍，我们了解了木门安装的步骤和要点。
在安装木门时，需要准备好所需的工具和材料，按照步骤进行操作，同时注意安全和尺寸的准确性。
钢门结构施工及安装指南1. 引言本指南旨在提供钢门结构施工及安装的指导，以确保施工过程的安全性和有效性。
在进行钢门结构的施工和安装前，请确保已经仔细阅读并理解本指南的内容。
2. 施工前准备在进行钢门结构的施工前，需要进行以下准备工作：- 确定施工地点和尺寸：根据实际需求确定钢门的施工地点和尺寸，确保其符合设计要求。
- 聘请合格的施工团队：确保施工团队具备相关的专业知识和经验，能够按照要求进行施工和安装。
- 准备所需材料和工具：根据设计要求准备所需的钢材、螺栓等材料，并确保工具齐全。
3. 施工步骤以下为钢门结构的施工步骤：1. 钢门的制作：按照设计图纸和要求，将钢材进行切割、焊接等工艺处理，制作出钢门的各个组件。
2. 钢门的组装：将制作好的钢门组件进行组装，使用螺栓等连接件进行固定，确保组装的稳固和牢固。
3. 钢门的涂装：对已组装好的钢门进行喷涂或涂刷，以增加其耐久性和美观度。
4. 钢门的安装：按照设计要求和实际情况，将钢门安装在预定的位置上，使用螺栓等固定在地面或墙壁上。
4. 安全注意事项在进行钢门结构的施工和安装过程中，需要注意以下安全事项：- 确保施工现场的安全：施工现场应保持整洁有序，防止杂物堆积和施工垃圾积累，确保施工人员的安全。
- 使用个人防护装备：施工人员应配备必要的个人防护装备，如安全帽、安全鞋、手套等，以防止意外伤害。
- 遵守施工规范和操作规程：施工人员应按照相关的施工规范和操作规程进行施工和安装，确保施工质量和安全性。
5. 维护和保养完成钢门结构的施工和安装后，需要进行定期的维护和保养，以延长钢门的使用寿命和保持其良好的状态。
具体维护和保养措施应根据钢门的材质和特点进行。
6. 总结本指南提供了钢门结构施工及安装的指导，包括施工前准备、施工步骤、安全注意事项和维护保养等内容。
在进行钢门结构的施工和安装时，务必遵循本指南的要求，确保施工质量和安全性。
一、工程概况本工程为XX项目，位于XX地区，建筑占地面积XX平方米，建筑层数为XX层，采用轻型门式钢架结构。
工程主体结构采用Q345B低合金高强度结构钢，屋面采用轻型屋盖，外墙采用轻型外墙。
为确保工程质量和施工安全，特制定本施工方案。
二、施工准备1. 施工人员：组织专业施工队伍，对施工人员进行技术培训和安全教育，确保施工人员具备相应的技能和素质。
2. 施工材料：确保所有材料符合国家相关标准，并进行检验，包括钢材、连接件、涂料等。
3. 施工设备：准备足够的起重设备、电动工具、测量仪器等，确保施工顺利进行。
4. 施工图纸：仔细审阅施工图纸，了解工程结构、尺寸、材料等要求，确保施工方案的准确性。
三、施工步骤1. 基础施工：按照设计要求进行基础施工，确保地基承载力满足要求。
2. 钢架制作：根据施工图纸，在工厂内进行钢架制作，确保钢架尺寸、形状、焊接质量等符合要求。
3. 钢架运输：将制作完成的钢架运输至施工现场，注意保护钢架，避免损坏。
4. 钢架安装：（1）定位：根据施工图纸，在基础位置放置定位线，确保钢架安装位置的准确性。
（2）吊装：采用起重设备将钢架吊装至指定位置，注意保持钢架平衡，防止倾倒。
（3）连接：按照设计要求，将钢架与基础、钢架与钢架之间的连接件焊接牢固，确保连接强度。
（4）调整：在钢架安装过程中，及时调整钢架位置，确保钢架垂直、水平，符合设计要求。
5. 屋面施工：（1）屋面防水：按照设计要求，对屋面进行防水处理，确保屋面防水效果。
（2）屋面板安装：将屋面板吊装至指定位置，按照要求进行固定。
6. 外墙施工：（1）外墙防水：按照设计要求，对外墙进行防水处理。
（2）外墙板安装：将外墙板吊装至指定位置，按照要求进行固定。
四、质量保证措施1. 施工过程中，严格按照施工图纸和国家相关标准进行施工，确保工程质量。
2. 对施工材料进行检验，确保材料质量符合要求。
3. 加强施工过程中的质量控制，对关键工序进行检验，确保施工质量。
木门安装作业指导书1.1按生产程序和有关要求进行配料、截料及门窗框扇的画线、打眼、拉肩、开榫、裁口和起线等施工。
1.3.3小料和短料胶合板门窗及胶合板或纤维板门窗不允许脱胶，胶合板门不允许刨透表层单板和戗槎。
1.0木门窗的制作:1.1按生产程序和有关要求进行配料、截料及门窗框扇的画线、打眼、拉肩、开榫、裁口和起线等施工。
1.2门窗拼装成型施工要点:1.2.1拼装前对部件应进行检查,要求部件方正、平直,线脚整齐、分明,表面光滑,尺寸、规格和式样要符合设计要求,并用细刨将遗留墨线刨去刨光。
1.2.2拼装时,下面用木楞垫平,并放好各部件；榫眼对正后,用斧轻轻敲击打入。
1.2.3榫头均需加楔，楔宽和榫宽一样,一般门窗框每个榫加两个榫，木榫打入前应粘胶鳔。
1.2.4紧榫时应用木垫板,并注意随紧随找平,随规方。
1.2.5窗扇拼装完毕,构件的裁口应在同一平面上。
镶门心板的凹槽深度应于镶入后尚余2～3mm的间隙。
1.2.6制作胶合板门(包括板门)时,边框和模楞必须在同一平面上，面层与边框及模楞应加压胶结，应在横楞和上下冒头各钻两个以上的透气孔,以防止受潮脱胶或起鼓。
1.2.7普通双扇门窗,刨光后应平放,刻刮错口(打迭),刨平后应成对作记号。
1.2.8门窗框靠墙面应刷防腐涂料。
1.2.9拼装好的成品，在明显处编写号码，用楞木四角垫起，离地方200～300mm，水平放置并加以覆盖。
1.3质量要求：1.3.1表面应净光或砂磨，并不得有刨痕、毛刺和锤印。
1.3.2框、扇的线型应符合设计要求，割角、拼缝应严实平整。
1.3.3小料和短料胶合板门窗及胶合板或纤维板门窗不允许脱胶，胶合板门不允许刨透表层单板和戗槎。
1.3.4门窗扇制作的允许偏差，应符合表1规定。
表1门窗制作允许偏差。
木门安装作业指导书一、引言木门是家居装饰中常见的一种门类，其安装质量直接关系到家居的美观度和使用安全性。
为了确保木门安装过程顺利进行，本文将详细介绍木门安装的步骤和注意事项。
二、准备工作1. 工具准备：量尺、手电钻、电动螺丝刀、锤子、螺丝刀、扳手、墨线等。
2. 材料准备：木门、门框、门锁、铰链、螺丝等。
三、安装步骤1. 测量尺寸：使用量尺测量门洞的宽度、高度和深度，确保木门与门洞尺寸相匹配。
2. 安装门框：根据门洞尺寸，使用墨线标记门框的位置，然后使用电钻和螺丝将门框固定在墙上。
3. 安装铰链：将铰链固定在门框上，并确保铰链与门板对齐。
4. 安装门板：将门板放置在门框上，调整位置，确保门板与地面平齐，并使用螺丝将门板与铰链连接。
5. 安装门锁：根据需要，选择合适的门锁类型，将门锁安装在门板上，并确保门锁的开合灵便、安全可靠。
6. 调整门的水平和垂直度：使用水平仪和垂直仪检查门的水平和垂直度，并根据需要进行微调。
7. 安装门把手：根据个人喜好选择门把手的位置，使用螺丝将门把手固定在门板上。
四、注意事项1. 安全第一：在进行木门安装作业时，务必佩戴好安全帽、手套和护目镜，避免发生意外伤害。
2. 选择合适的材料：选择质量好、结子耐用的木门和配件，确保安装后的木门使用寿命长。
3. 注意门与地面的间隙：在安装过程中，要注意门与地面的间隙，确保门的开合顺畅，不会因地面不平而受阻。
4. 注意门与门框的间隙：门与门框之间的间隙应适中，既不会卡住门板，也不会导致门板晃动。
5. 注意门的水平和垂直度：门的水平和垂直度对于使用效果和美观度至关重要，安装过程中要子细调整。
6. 注意门锁的安全性：门锁是木门安装中重要的一部份，要选择质量好、安全可靠的门锁，并正确安装。
7. 注意门把手的位置：门把手的位置应该符合人体工程学原理，方便开关门，避免不必要的不便。
五、总结木门安装是一项需要细心和耐心的作业，通过本文的步骤和注意事项，您可以顺利完成木门的安装工作。
门式脚手架施工方案一、概述门式脚手架是一种常见的施工辅助设备，用于搭建在建筑外墙进行施工作业。
本文将介绍门式脚手架的施工方案，包括搭建步骤、材料准备和安全注意事项。
二、搭建步骤1. 施工前准备：a. 确定施工区域，并清理施工区域内的杂物和障碍物。
b. 开展安全培训并确保所有施工人员具备相关操作技能。
2. 搭建立柱：a. 将立柱立在地面上，使其垂直且稳固。
b. 立柱之间的距离应根据具体情况确定，一般不超过2米。
c. 利用水平仪进行垂直度检查，并及时修正不平衡的立柱。
3. 安装水平横杆：a. 将水平横杆连接在已安装的立柱上，确保水平横杆与立柱紧密连接。
b. 横杆之间的距离应适当，以满足工程需求，并使用测量工具进行校验。
4. 固定立杆：a. 在每个立柱的顶部安装横杆，以确保门式脚手架的稳定性。
b. 使用连接夹固定立杆和横杆，确保连接牢固可靠。
5. 安装斜杆：a. 在门式脚手架的两侧安装斜杆，以增加整体的稳定性。
b. 使用合适的角度连接斜杆和立柱，防止斜杆滑脱。
6. 按需搭建平台：a. 根据具体工程需要，在门式脚手架的立柱和横杆上安装平台。
b. 平台应搭建平整、牢固，材料要求符合相关标准。
三、材料准备1. 立柱：选择高强度且稳固的立柱，通常使用钢管等材料。
2. 水平横杆：使用符合要求的钢管或木材作为水平横杆。
3. 斜杆：选择合适长度和角度的斜杆，以增加门式脚手架的稳定性。
4. 连接夹：使用质量可靠的连接夹，确保门式脚手架的结构牢固。
5. 平台：选择防滑、承重能力足够的材料制作平台。
四、安全注意事项1. 安全培训：施工前，必须确保所有操作人员经过安全培训，熟悉门式脚手架的组装和拆除。
2. 搭建规范：按照设计要求和操作规程进行门式脚手架的搭建，严禁违规操作。
3. 稳定性检查：确保门式脚手架的每个组件连接牢固且稳定，校验垂直度和水平度等要求。
4. 防滑措施：平台和脚手架上要设置防滑措施，保证施工人员的安全。
5. 安全设施：根据具体工程要求，配置安全网、护栏等设施，确保高空作业安全。
门式脚手架搭设施工方案1. 引言脚手架是在建筑施工中常见的工具，用于提供施工人员一个安全、稳定的工作平台。
门式脚手架是一种常用的脚手架类型，适用于高层建筑、桥梁、厂房等工程的搭设。
本文档将介绍门式脚手架的搭设施工方案，包括搭设流程、安全措施、材料要求等。
2. 搭设流程门式脚手架的搭设流程如下：2.1 准备工作在搭设门式脚手架之前，需要进行一些准备工作，包括：确定搭设地点、准备所需材料、制定施工计划等。
2.2 基础施工门式脚手架的稳定性依赖于其基础施工。
首先，在搭设地点清理出一块平整的工作区域。
然后，按照设计要求进行基坑开挖，设置基坑支护，并进行土方开挖与回填。
2.3 支撑架搭设支撑架的搭设是门式脚手架搭建的第一步。
根据设计要求，安装垂直支柱和水平梁，并加固稳定。
2.4 门式桥架的搭设在支撑架的基础上，逐层搭设门式桥架。
门式桥架由立杆、水平杆、吊杆等组成。
按照设计要求正确安装各个部件，并进行加固。
2.5 安全检查在门式脚手架搭设完成后，进行安全检查。
检查项目包括支撑架和门式桥架的稳定性、连接件的紧固情况等。
确保脚手架安全可靠后，方可使用。
3. 安全措施为保障门式脚手架的施工安全，需采取以下措施：3.1 安全教育施工人员应进行相应的安全教育培训，了解脚手架搭设的规范与要求，提高安全意识。
3.2 安全防护在门式脚手架搭设区域周围设置围挡，防止他人误入施工区域。
同时，对施工人员进行安全防护，如佩戴安全帽、安全带等。
3.3 检查与维护定期对门式脚手架进行检查与维护，确保连接件的紧固、结构的稳定等。
发现问题及时修复，避免安全隐患。
4. 材料要求门式脚手架搭设所需材料包括：•钢管：应符合相关标准，直径一般为48mm。
•钢板：用于制作门式桥架的平台，应具备足够的承重能力。
•节点连接件：选用可靠的连接件，确保连接处的稳固。
•锚固件：用于固定脚手架的支撑架于地基或建筑物上。
5. 结论本文档介绍了门式脚手架的搭设施工方案，包括搭设流程、安全措施和材料要求等。
木门安装作业指导书一、概述木门是家居装饰中常见的门类之一，其安装对于保证家居安全和美观至关重要。
本文将详细介绍木门安装的步骤和注意事项，以确保安装过程顺利进行。
二、安装准备1. 工具准备：扳手、螺丝刀、电钻、胶粘剂、测量工具等。
2. 材料准备：木门、门套、螺丝、扣板等。
3. 环境准备：确保安装场地干燥、整洁，并保持通风良好。
三、安装步骤1. 测量尺寸：使用测量工具准确测量门洞的高度、宽度和深度，以确保木门尺寸合适。
2. 准备门套：根据测量结果，将门套按照尺寸要求裁剪，并确保门套平整。
3. 安装门套：使用胶粘剂将门套固定在门洞上，确保门套与墙面垂直。
4. 安装门扇：将木门放置在门套上，调整位置使其与门套对齐。
使用螺丝刀将门扇与门套固定。
5. 安装门锁：根据需要安装门锁，确保门锁的位置准确，并使用螺丝刀固定。
6. 调整门扇：确保门扇开闭灵活，调整门扇与门套之间的间隙，使其均匀并符合要求。
7. 安装门把手：根据需要安装门把手，确保门把手的位置合适，并使用螺丝刀固定。
8. 清理门面：安装完成后，清理门面，确保其整洁无尘。
四、注意事项1. 安全第一：在安装过程中，务必注意自身安全，避免使用不当工具或操作不当导致意外发生。
2. 严格按照规格安装：根据木门的规格和安装说明，严格按照要求进行安装，避免安装不当导致门扇变形或开闭不灵活。
3. 确保门洞平整：在安装前，确保门洞的墙面平整，避免门套安装不牢固或者不垂直。
4. 注意门扇与地面的间隙：门扇与地面之间的间隙应符合国家标准，以确保门扇开闭顺畅，避免与地面摩擦。
5. 门锁位置准确：门锁的位置应根据需要进行调整，确保开关灵活，并避免安装在易受撞击的位置。
6. 注意门把手的安装高度：门把手的安装高度应符合人体工程学原理，方便使用者开关门扇。
7. 清洁门面：安装完成后，及时清理门面，确保其整洁无尘，提升美观度。
五、总结木门安装是一项需要细心和耐心的工作，通过本文所述的步骤和注意事项，可以确保安装过程顺利进行，并保证木门的安全和美观。
四川华东电气成套工程有限公司-作业指导书 xx工程门型构架安装施工 作业指导书
编 号：
批 准：
审 核：
编 制：
四川华东电气成套工程有限公司 XX项目部 年 月 日 四川华东电气成套工程有限公司-作业指导书 1.编制依据：
1.1 施工图 1.2《110～500千伏架空电力线路施工及验收规范》(GBJ233-90) 1.3《混凝土结构工程施工及验收规范》（GBS50204-92） 2、施工内容 安装工程的工程量、工期及其劳动力配置见下表所示： 项目 单位 参数 备注
施工工期 天 7 配电工 人 6 起重工 人 2 电焊工 人 2 单元负责人 项目经理 指挥 人 1 项目总工 协调 人 1 施工技术部 质量及安全 人 2 质量及安全工程师 四川华东电气成套工程有限公司-作业指导书 进度计划、资料及后勤管理 人 1 综合办综合员 3.安装前的准备工作
3.1准备好厂家技术资料及有关设计图纸。 3.2安装/调试用工器具见下表所示：
工器具名称 型号 单位 数量 备注 吊车 8t 台 1 货车 （设备转运）。 5t 台 1 手动葫芦 1～2t 台 4 力矩扳手 4.1～95N.m 套 2 交流电焊机 台 1 电动磨光机 套 2 磁力钻 台 1 经纬仪 台 1 角磨机 台 2 四川华东电气成套工程有限公司-作业指导书 4.施工流程
5.施工技术措施 5.1门型架的组立 5.1.1所有构支架防腐喷锌完毕。 5.1.2 构架基础标高、中心线已标注，基坑清理完成，达到安装条件。 5.1.3 场地回填、平整、碾压。 5.1.4门型杆放样。 5.1.4.1在加工平台上任划一条根开长的直线BC。 5.1.4.2作一条与BC垂直且平分BC的直线L交BC于D。 5.1.4.3在L两侧作两条平行于L的直线L1、L2，且到L的距离为1/2杆顶部管中心线长度。 5.1.4.4 以B为端点，用50m长的盘尺,在L1上找到一点到B点的距离为杆长的点A，然后连接AB。 5.1.4.5 以C点为端点，杆长为半径在L2上找到点A1，连接A1C AA1。(AB.A1C为管子的中心线)。 5.1.4.6以AB,A1C为基准线，分别向AB,A1C两侧偏移柱子的半径R,各得两条线。 5.1.4.7 以B、C为端点,1063mm长为半径,沿BA，CA1线找出两点,E、F,连结EF（EF 为钢管的中心线）,
施工准备 门型架基坑及基础埋设安装 杆、金具、绝缘子材料清点检查 门型架就位、组立 金具及绝缘子安装 拉线安装 导线架设 试验及交接验收 四川华东电气成套工程有限公司-作业指导书 用偏移钢管半径的方法同样在EF两侧找出两条线。同理可以找出GH线。 5.1.4.8 组织人员下料,打剖口,因为柱子较长,必须分段组合,在柱与柱连接时,为了使焊接牢固,连接处, 必须打剖口。 5.1.4.9 人字柱的顶端必须打剖口。 5.1.4.10 管与管的连接,打剖口如下图。
5.1.5 组合:零散件加工完后开始组合，把打好坡口的人字柱吊在放好样的平台上，用水平尺找平、找正， 看是否要和零散件一起组合，因为有的零散件要和主件一起组合才方便，如有，也把零散件找平， 找正，这样才开始点焊，确定无误后通知专门焊工施焊。 5.1.6焊接 5.1.6.1钢材Q235B采用焊条E43xx，Q345采用焊条E50xx。 5.1.6.2焊缝宽度及高度要求。 a.一般构件焊缝高度凡未注明者,为被连接件最小厚度的1.2倍。 b.钢板焊在管壁上,其焊缝高度取管壁厚度的1.2倍。 c.两管对焊,如图所示。 当δ≤6mm时 C=1±1 P=1+0.5 δ＞6mm时 C=2±1 P=2+1
四川华东电气成套工程有限公司-作业指导书 d.钢管与板焊接,当钢管开口,钢板插入其中焊接时,焊缝高度为≥10mm。 e.当圆钢与角钢单面焊接时，应满足下列要求。
≥1/2hf
hf=0.5d
5.1.7防腐处理： 所有钢构件均采用热镀锌防腐，对于安装时因施工焊缝破坏了原镀锌层处，刷环氧富锌涂料，外罩 银粉漆两道。 5.1.8 吊装顺序： 5.1.8.1总体方式：先吊装构架杆及横梁，再吊装设备支架。 5.1.8.2起吊前把加工好的临时爬梯钩挂在杆顶预钻好的铁板孔内，并用φ8的铁丝沿杆绑牢。 5.1.8.3找出杆顶铁板四条边的中点作上红色标记,以便找平找正。
δ 四川华东电气成套工程有限公司-作业指导书 5.1.8.4准备完后，把支构架吊在基坑内，然后用两个2T倒链将缆风绳固定。用经纬仪找平找正，用木楔 固定。 5.1.8.5 每吊装完两榀构架达到横梁吊装条件后即须将横梁吊装就位,横梁吊装就位后,用经纬仪找平找 正,用螺栓将构架和横梁连接起，并把螺栓拧紧，吊车就可以松钩。 5.1.9避雷线支架安装用经伟仪找平找正，然后再把其焊牢。 5.2金具及绝缘子安装 5.2.1安装牢固，连接可靠，防止积水； 5.2.2安装时清除表面灰垢、附着物及不应有的涂料； 5.2.3悬式绝缘子安装 5.2.3.1与电杆、导线、金具连接处，无卡压现象 5.2.3.2耐张串上的弹簧销子、螺栓及穿钉由上向下穿。 5.2.3.3悬垂串上的弹簧、螺栓及穿钉向受电侧穿入，两边线由内向外，中线由左向右穿入。 5.2.3.4绝缘子裙边与带电部位的间隙不小于50mm。 5.2.3.5用2500V的兆欧表逐个对绝缘子进行电阻测定，在干燥情况下，绝缘电阻不小于500MΩ。 5.3导线架设 5.3.1导线在展放过程中，对已展放的导线进行外观检查，不发生磨伤、断股、扭曲、金钩、断头等现象。 5.3.2采用液压施工。 5.3.3严禁在档距内连接不同金属、不同规格及不同绞制方向的导线。 5.3.4导线与连接管连接前，清除导线表面和连接管内壁的污垢，清除长度为连接部分的2倍。连接部位 的铝质接触面，涂一层电力复合脂，用细钢丝刷清除表面氧化膜，保留涂料，进行压接。 5.3.5压按后接续管两端出口处、合缝处及外露部分，涂刷电力复合脂。 5.3.6压后尺寸的允许误差，钢芯铝绞线接管为±0.5mm。 四川华东电气成套工程有限公司-作业指导书 5.3.7导线紧好后，弧垂的误差不超过设计弧垂的+5%~ -2.5%，同档内各相导线弧垂一致，水平排列的导 线弧垂相差不大于200mm。 5.3.8导线或避雷线架好后，线上不能有树枝等杂物。 5.3.9导线的固定牢固、可靠 6.质量技术要求 6.1门型架组立
序号 检验项目 单位 质量标准 检验方法及器具 合格 优良
1 构件质量 必须符合设计要求和有关现行规定无因存放和运输造成的变形
检查出厂证件和移
交记录观察和尺量
2 构件外观 表面干净无焊疤，油污凹凸等无严重老锈 观察法 3 标记 中心线标记和标高基准点完备，准确.清楚 观察法 4 钢横梁外观 编号准确构件应平直无明显弯曲 观察法 5 柱中心线与基础中心线偏差 mm ≤5 经纬仪和尺量 6 柱顶面标高偏差 mm 0~－20 水准仪或尺量 7 柱顶不平度 mm ≤5 直角尺检查 8 垂直偏差 mm ≤H／1000,且≤15 经纬仪或吊线
9 人字柱横向扭转 mm ≤15 经纬仪找中后拉线和尺量检查 10 柱距偏差 mm ≤B／1000 尺量
11 基准标高偏差 mm 0~－5 水准仪和尺量检查 四川华东电气成套工程有限公司-作业指导书 6.2导线架设安装
工序 检验项目 性质 质量标准 检验方法及器具 质量情况
导 线 检 查
局部磨损截面 ≤5%导电部分截面积 观察及计算 钢芯 无断折 观察及计算 修补及修补后外观 观察检查 连接 头 检查 压口尺寸及数量 用尺检查 接头两端外形 无灯笼及抽筋现象 观察检观察
接头两端露出导线头长度 ≥20mm 检查查 接续管弯曲度 不大于2%管长 按规范规定
接续管表面外观 无裂纹 用尺检查 导线连接与紧固 档距内每相允许接头数 观察检查 接头与固定点距离 用尺检查 接头两侧（档距内）导线 金属种类 相同 观察检查 导线规格 一致 观察检查 导线绞向 观察检查 导线弧垂误差 －2.5％，＋5%且最大误差不大于200mm 观察检查
导 线
导线 固定 直线转角杆 在针式绝缘子转角外侧脖颈上
观察检查
直线越 跨杆 边相 在外侧绝缘子上 观察检查 中相 在右侧绝缘子上（面向电源侧） 观察检查 四川华东电气成套工程有限公司-作业指导书 连 接 绑扎后外形 平直无硬弯、折角 观察检查
裸铝导线 与绝缘子及线夹接触部分防护措施 包绕铝带 观察检查 铝带包绕长度 超出接触段30mm 用尺检查 导线作耐张时绑扎 长度（导线≤50mm²） ≥150mm 用尺检查 导线作耐张时绑扎 长度（导线≤70mm²） ≥200mm 用尺检查
导 线 连 接 引线连接 异种金属导线连接 有过渡金具 观察检查 同种金属导线绑扎长度 导线≤50mm² ≥200mm 用尺检查 导线≤70mm² ≥250mm 用尺检查 并沟线夹数量 ≥2个 观察检查 绑扎 用线 材料 与导线同料的单股线 观察检查
线径 ≥2 mm 用尺检查 固定 牢固 用扳手检查 过引线及引下线安全距离 相 间 35KV ≥300mm 用尺检查 ≥150mm 用尺检查 电杆构件拉件（35KV）mm ≥600mm 用尺检查 接地 中性线重复接地 按设计规定 对照图纸
