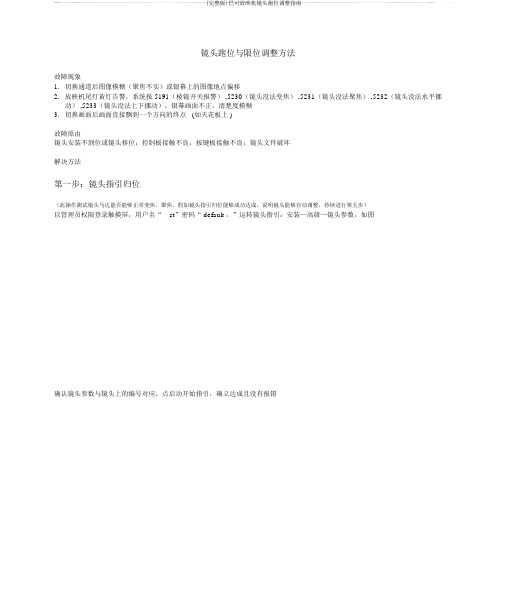

镜头跑位与限位调整方法故障现象1.切换通道后图像模糊（聚焦不实）或银幕上的图像地点偏移2.放映机尾灯黄灯告警，系统报 5191（棱镜开关报警） ,5230（镜头没法变焦） ,5231（镜头没法聚焦） ,5232（镜头没法水平挪动） ,5233（镜头没法上下挪动），银幕画面不正，清楚度模糊3.切换画面后画面直接飘到一个方向的终点 (如天花板上 )故障原由镜头安装不到位或镜头移位；控制板接触不良；按键板接触不良；镜头文件破坏解决方法第一步：镜头指引归位（此操作测试镜头马达能否能够正常变焦、聚焦，假如镜头指引归位能够成功达成，说明镜头能够自动调整，持续进行第五步）以管理员权限登录触摸屏，用户名“st”密码“ default ，”运转镜头指引：安装—高级—镜头参数，如图确认镜头参数与镜头上的编号对应，点启动开始指引，确立达成且没有报错第二步：从头安装镜头（重装镜头解决镜头没有固定好，没有安装到位的问题。
从头安装镜头后需要重做第一步）用手托住镜头，拨动镜头固定滑杆，将镜头取下，洁净内外镜头片后装回放映机。
操作时注意滑杆力度，镜头安装到位牢固（镜头下边有一可左右拨动的金属杆（图中红色部分），拨到左侧是卸掉镜头，右侧是锁紧镜头，）。
开灯打测试图，看光能否从镜头中间打出。
尽量从镜头中间打出（可用一张白纸放到镜头前察看画面能否从镜头中间打出），假如不是，使用镜头位移，使光从镜头中间部分打出，假如此时投射画面不可以打到银幕中央，调整放映机物理地点，试投影打到银幕中间部分。
第三步：从头插拔并洁净控制板（此操作解决因控制板接触不良，使放映员或放映机自动操作指令不可以发送给镜头马达的问题。
此操作达成后需要重做第一步确认问题解决）能够试试从头插拔控制板并洁净金手指（板卡插槽触点），一代机需要插拔板卡箱。
插拔板卡后有时会报 5851 错误代码，此时需要进行安全认证，认证方法是把钥匙凑近放映机感觉区，此时按键板背灯会变为浅黄色，输入 12345612，键盘闪绿光，表示认证经过。

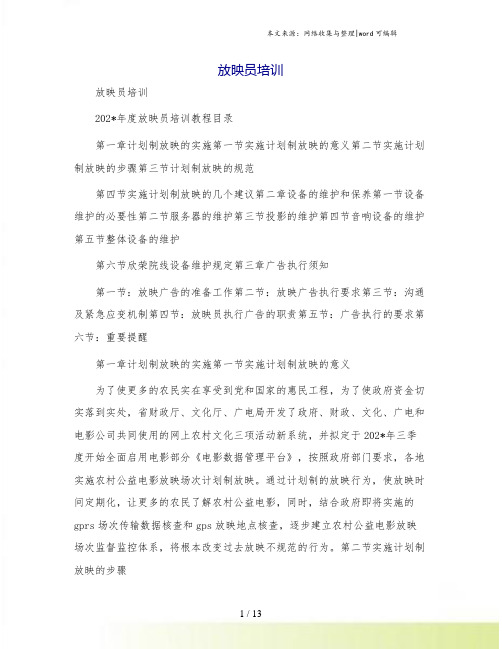

放映员培训放映员培训202*年度放映员培训教程目录第一章计划制放映的实施第一节实施计划制放映的意义第二节实施计划制放映的步骤第三节计划制放映的规范第四节实施计划制放映的几个建议第二章设备的维护和保养第一节设备维护的必要性第二节服务器的维护第三节投影的维护第四节音响设备的维护第五节整体设备的维护第六节欣荣院线设备维护规定第三章广告执行须知第一节：放映广告的准备工作第二节：放映广告执行要求第三节：沟通及紧急应变机制第四节：放映员执行广告的职责第五节：广告执行的要求第六节：重要提醒第一章计划制放映的实施第一节实施计划制放映的意义为了使更多的农民实在享受到党和国家的惠民工程，为了使政府资金切实落到实处，省财政厅、文化厅、广电局开发了政府、财政、文化、广电和电影公司共同使用的网上农村文化三项活动新系统，并拟定于202*年三季度开始全面启用电影部分《电影数据管理平台》，按照政府部门要求，各地实施农村公益电影放映场次计划制放映。
通过计划制的放映行为，使放映时间定期化，让更多的农民了解农村公益电影，同时，结合政府即将实施的gprs场次传输数据核查和gps放映地点核查，逐步建立农村公益电影放映场次监督监控体系，将根本改变过去放映不规范的行为。
第二节实施计划制放映的步骤实施计划制放映的步骤分为以下几点：1、要求做到放映员与乡镇协商确定各行政村影片和场次计划；2、各股东单位要至少安排一名负责人，负责各放映队计划管理工作，于每月20日前汇总下月各放映队详细放映计划表并录入系统。
3、放映单位要严格履行行政村场次公示制度，放映员要做到严格按照计划放映，如遇天气原因不能完成，放映队必须及时与乡镇确定变更计划，并报负责人在系统中提前登记变更。
4、要求放映员每天放映完毕后，在第二天12：00以前将昨晚放映情况以电话或者短信的形式报放映单位负责人，包括：是否正常放映、放映时间、放映地点、放映影片、放映员、观映人次。
负责人应及时将数据录入系统，保证每月5日前，将上月数据全部录入系统中。
机器日常保养
1、定期清洁服务器，投影机侧边过滤网。
2、定期检查各机器设备工作状态（测试声音和图像）
3、新片下载后，必须进行测试，以保证可以正常放映。
4、定期检查机器连接线（插头有无松动，机器连接线有无松动）
机器使用注意事项
1、使用干抹布擦拭，清洁机器。
2、不得堵塞通风口。
3、不得在机器旁边架设大热量电器（电暖器、电炉等）
4、不得在机器上面放置液体物品，特别是水杯。
5、不得经常开关机器。
开机流程
1、打开总电源。
2、打开排风机。
3、开启储存阵列。
4、开启放映机，开启功放系统。
5、取下镜头盖。
6、选择放映表，通道格式，伴音制式。
7、点燃氙灯，开启光闸，播放节目。
关机流程
1、放映结束，关闭遮光板。
2、关闭氙灯，盖上镜头盖。
3、等待排风系统工作15分钟。
4、关闭还音系统。
5、关闭服务器，关闭储存阵列。
6、关闭电源、门窗，离开机房。

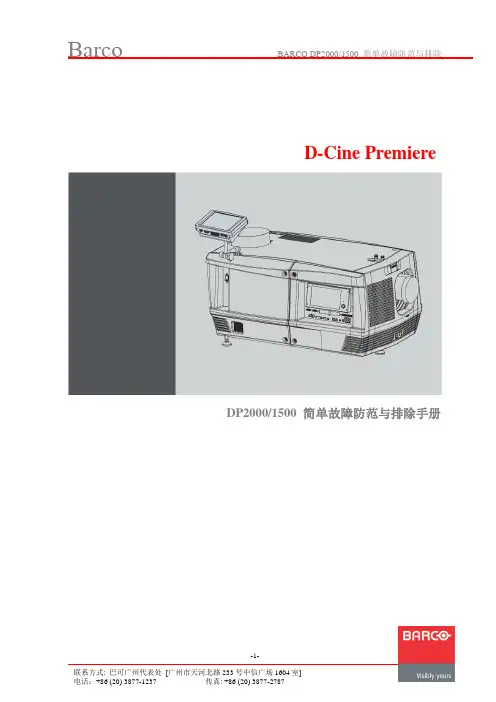

D-Cine PremiereDP2000/1500 简单故障防范与排除手册BARCO 数字放映机简单故障防范与排除一般情况下，可按Barco 数字放映机简单故障处理流程处理（如下图）。
放映机状态指示灯位置（一个）一、使用条件及要求1.2电源要求1.3安装与维修人身伤害或财产损失警告：为尽量避免由于电击、火灾、能量危害、机械危害与热害、紫外线与红外线能量危害和/或化学危害而遭受人身伤害或财产损失，只能由维修人员来安装和/或修理本设备。
•为避免火灾或电击危险，切勿将本设备浸入水或其他液体中，也不能接触水或其他液体。
•为避免电击危险，切勿私自拆卸本设备；在需要维修时，务必将其交给经过授权和培训的维修人员处理。
•使用非制造商推荐的配件，可能会引起火灾、导致电击或造成人身伤害。
投影机损坏如果不定期更换空气过滤器（应至少每月“清洁”一次投影室），将妨碍投影机内的空气流通，造成设备过热。
过热会导致投影机在运转过程中关闭。
为了确保投影机中保持正常的空气流通，且投影机符合电磁兼容性的要求，务必要在投影机运行时将所有盖板置于恰当的位置。
请确保不会将任何物体溅落或掉入投影机内部。
如果发生这种情况，请马上关闭投影机并切断电源。
请在合格维修人员进行检查之后，再对投影机执行操作。
安装投影机时，必须确保空气可以自由流入进气口，并且从冷却系统出来的热气可以自由排出。
不要将热敏材料放置在排气通道中或灯架上。
替换零部件如果需要使用替换零部件，请确保维修技术人员使用的是Barco 原厂替换零部件或与Barco 原厂零部件特性相同且经批准的替换零部件。
未经批准的替代品可能导致性能和稳定性降低，引起火灾、电击或其它危险。
未经批准的替代品会导致保修失效。
安全检查本投影机的维修或修理工作完成时，请让维修技术人员执行安全检查，以确定投影机的运转状态正常。
可能的爆炸危险请务必牢记以下注意事项：注意: 氙弧灯在高压条件下工作。
操作这种投影灯时，必须极其小心。
BARCO数字放映机预防性巡检维护、检修工作指引为了规范现场维护、检修工作，能够更好地提高客户对BARCO工作人员的满意度，同时能够对BARCO数字放映机使用情况作一个比较全面的评估。
预防性体检维护、检修认证工程师应按此工作规范进行现场维护/检修工作。
注意填写好巴可数字放映机现场检查维护报告或维修工作单。
一、工作环境检查1.机房温度状况；2.机房湿度状况；3.机房通风状况；4.机房灰尘状况；二、维护工作检查及清洁1.排风系统检查及风速记录；2.放映机滤网检查及清洁；3.放映机内部各风扇口检查及清洁；4.液冷系统检查, 如需要进行补液或加气压；5.灯箱及光学部件清洁；三、放映机状态机设置调整1.当前氙灯使用情况记录，（如没有，给影院氙灯记录表拷贝）2.检查氙灯XYZ轴，并调校亮度值；3.放映机状态检查，运行温度、风扇速度记录；5.影像的质量检查与调整（聚焦、变焦、遮框等），亮度校准、色彩检查6.放映机供电检查（电压，联线接触）记录，（注意相线平衡）7.检查设置，看是否需要调整或修改；注意：升级前先备份现场相关文件（Macro，Screen，Extra…）四、放映机日志、文件备份和软件升级1.检查放映机日志文档，并下载，将现场定制文件（银幕文件）克隆到触目屏；注意：升级前先备份现场相关文件。
2.放映机运行时间记录，注意校准机器系统日期和时间；3.检查相关软件版本，并升级到当前最新版本；五、客户交流1.征询客户使用反馈；2.操作/日常维护指导；3.对影院放映间环境改进及需要更换的耗材提出建议；4.电子文档递交现场操作维护培训资料（如没有）。
六、维修应注意的问题1.注意判断问题部位准确；2.收集故障资料（LED状态灯、报警信息、自检信息、问题部位照片、问题图像照片、log文件、诊断包文件）；3.记录软件版本号；4.记录问题部件上的版本号。

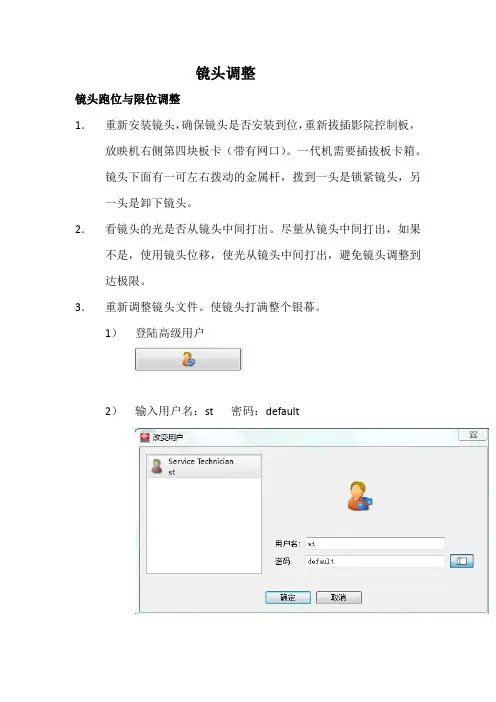

镜头调整镜头跑位与限位调整1．重新安装镜头，确保镜头是否安装到位，重新拔插影院控制板，放映机右侧第四块板卡（带有网口）。
一代机需要插拔板卡箱。
镜头下面有一可左右拨动的金属杆，拨到一头是锁紧镜头，另一头是卸下镜头。
2．看镜头的光是否从镜头中间打出。
尽量从镜头中间打出，如果不是，使用镜头位移，使光从镜头中间打出，避免镜头调整到达极限。
3．重新调整镜头文件。
使镜头打满整个银幕。
1）登陆高级用户2）输入用户名：st 密码：default3）选择：配置---镜头----lens seting，弹出下面对话框，重新调整镜头，打满整个屏幕。
4）点击：关闭。
注：镜头位移：图像上下左右移动；镜头变焦：图像放大和缩小；镜头聚焦：图像的虚实度。
B系列机器调整聚焦需要时间比较长，按住3-5分钟有变化也正常。
5）点击：保存，这时候会弹出一个保存的路径，选择Flat（遮幅）或者score（宽银幕）6）然后进入：配置—MARCO设置，点击此通道的编辑按钮，重新选择镜头文件，然后点击“保存”，如下图：4．如果，银幕上面或者下面超出银幕边缘，需要调整遮框，调整遮框步骤，先择：配置---银幕---遮框，选中红色圆点，这时候选中的圆点颜色会变深，点击右侧上下左右方向键，选中的圆点会上下运动，可做遮框设置，保存，和做镜头文件相同。
注意：总复位按钮，是将遮框全部复位，没有遮框。
成原始的分辨率。
5．设置完成后，需要重新选择保存的文件，配置—MARCO设置，点击此通道的编辑按钮，重新选择保存的遮框文件，点击保存，如图：5．镜头引导与归为选择：安装—高级—镜头参数，如图：会弹出下图对话窗口：查看镜头上面的备件号“R******”需要与镜头栏里面的备件号码一致，若不一致，需要点击“更改”，选择一致的镜头备件号码。
然后点击“启动”按钮。
这时候你会看到镜头自己在调整。
这个时间需要等待几分钟，等待镜头不动，触摸屏显示完成。
这个时候说明已经完成镜头引导与归为操作。
