生产现场标识线规格
The Standardization Office was revised on the afternoon of December 13, 2020
生产现场标识线规格

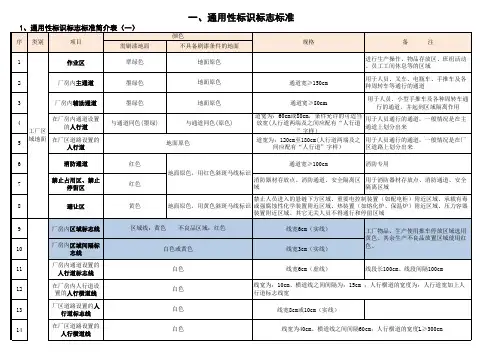

标识线:安全通道线、区域线、可移动物品定位线、围栏，标识线
的目的是要把物品准确定位。标识线中所提到的明黄色，色卡号
为《漆膜颜色标准样卡》（GSB05-1426-2001）中的Y07。
1线型
A类----线宽150mm，明黄色油漆实线，适用于大型车间、仓
库的主通道（参观通道），通道宽度为1.5m（净尺寸）。如图1-
1、1-2：
图1-1
图1-2
B类----线宽120mm：明黄色油漆实线，适用于所有辅助通
道、中小型车间和仓库的主通道（参观通道），通道宽度为1.2m
（净尺寸）。如图1-3：
图1-3
C类----线宽100mm：明黄色油漆实线或虚线，适用于大型工
作区域内部的区域及功能不确定区域的划分线(为了效果美观，可
灵活掌握)。如图1-4、1-5：
图1-4
图1-5
D类----明黄色与黑色组成的斜纹斑马线：危险区域、地面
突出物、易碰撞的设施、消防器材摆放区的禁入警示线，消防通
道线。如图1-6：
图1-6
E类----绿色实线：合格品摆放区的划分线。色卡号为《漆
膜颜色标准样卡》（GSB05-1426-2001）中的G03如图1-7：
图1-7
F类----红色实线：禁止进入区域用红线，色卡号为《漆膜
颜色标准样卡》（GSB05-1426-2001）中的R03。如图1-8：
图1-8
G类----白色实线：待处理区、暂存放区用白色。色卡为国
标GB/T15608-2006中确定的之间。如图1-9：
图1-9
说明：通道实际宽度和材料（油漆、钢带、胶带）可视工作场所
需要而定。
2.3.2定位线
A类-----设备的定位：所有可移动的设备与工作台的定位均
用明黄色四角定位线，在合适的位置注明物品的名称。如图1-
10：
图1-10
B类-----消防器材与危险物品的定位：使用黄黑斑马定位
线。如图1-11：
图1-11
C类----禁止占用位置：用于电气柜或消防设备设施下方，
应用红色外框，内刷红白相间斜条纹（斜角45°），红白间隔为
80mm。如图1-12：
图1-12
D类----物料码放架与形状规则的常用物品的定位：使用明
黄色四角定位线。如图1-13：
图1-13
E类----移动式设备的定位（如液压车）：使用明黄色四周
定位线，并标明启动方向。如图1-14、1-15：
图1-14
图1-15
F类----货架的定位：线型如图1-16、1-17、1-18：
遵循四号定位（区号、架号、层号、位号）、五五摆放原
则。
图1-16
图1-17
图1-18
