一、消防中控室的设备组成及功能；火灾报警控制器、消防联动控制器、消防控制图形显示装置、消防电话主机、消防应急广播及成套设备。
消防控制室还应有一部用于火灾报警的外线电话二、火灾报警控制器结构分类三、火灾自动报警系统监控状态四、火灾报警控制器的基本操作方法：五、处置火灾与故障报警第一节、消防中控室的设备组成及功能；消防控制室应至少由火灾报警控制器、消防联动控制器、消防控制图形显示装置、消防电话主机、消防应急广播及成套设备。
消防控制室还应有一部用于火灾报警的外线电话。
一、火灾报警控制器典型火灾报警控制器按键及面板说明1 、液晶屏：用于显示所有报警、故障及各类操作的汉字信息； 2、打印机：打印机可打印系统所有报警、故障及各类操作的汉字信息2 、打印机：打印机可打印系统所有报警、故障及各类操作的汉字信息；3、指示灯区：包括火警灯、故障灯、屏蔽灯、电源灯、监管灯、消音灯、启动灯、延时灯及自检灯等；红色指示火灾报警状态、监管状态；黄色指示故障、屏蔽、自检状态；绿色表示电源工作状态；4、时间显示5、按键：火灾报警控制器按键主要包括：消音键、启动键、控制键、复位键、自检键、屏蔽键、查询键、系统设置键及打印键等。
火灾报警控制器主要功能作为火灾自动报警系统的控制中心，火灾报警控制器具有火灾报警功能、火灾报警控制功能、故障报警功能、屏蔽功能、监管功能、自检功能、信息显示与查询功能及电源功能等。
1 )火灾报警功能：控制器能直接或者间接地接收来自火灾探测器及其他火灾报警触发器件的火灾报警信号，发出火灾报警声、光信号，指示火灾发生部位，记录火灾报警时间，并予以保持，直到手动复位。
控制器具有专用火警总指示灯，控制器处于火灾报警状态时，火警示灯点亮。
火灾报警信号能手动消防，当再次有火灾报警信号输入时，能再次启动。
2 )火灾报警控制功能：控制器可设置控制输出，用于火灾报警传输设备和消防联动设备等设备的控制，每一控制输出有对应的手动直接控制按钮。
消防控制室主机系统设备及部分联动装置培训资料消防控制室是设有火灾自动报警设备和消防设施控制设备，用于接收、显示、处理火灾报警信号，控制相关消防的专门处所，是利用固定消防设施扑救火灾的信号指挥中心，是建筑内消防设施控制中心的枢纽。
（部分设施见图1）一、消防控制室的作用消防控制室是火灾自动报警系统信息显示中心和控制枢纽，是建筑消设施日常管理专用场所、也是火灾时灭火指挥信息和控制中心。
在平时，它全天侯地监控消防设施的工作状态，通过及时维护保养保证建筑消防设施正常运行。
一旦出现火情，它将成为紧急信息汇集、显示、处理的中心，及时、准确的反馈火情的发展过程，准确、迅速地控制各种相关设备，达到疏导和保护人员、控制和扑灭火灾的目的。
消防控制室主要完成以下功能：1、显示火灾自动报警系统所监控消防设备的火灾报警、故障、联动反馈等工作状态信息。
2、手动、自动联动控制各类自动灭火系统、防排烟控制系统等人员疏散、灭火系统。
3、可采用建筑消防设施平面图等图形显示各种报警信息、传输报警信息。
4、可向火灾现场指定区域广播应急疏散信息和行动指挥信息。
5、可与消防水泵房、主变配电室、通风排烟机房、电梯机房、区域报警控制器（或楼层显示器）。
6、可向119公安消防部门报警。
二、控制器主机1、火灾报警控制器是火灾自动报警控制系统的核心① 能接收探测信号，转换成声、光报警信号，指示着火部位和记录报警信息。
② 可通过火警发送装置启动火灾报警信号，或通过自动灭火控制装置启动自动灭火设备和联动控制设备。
③ 自动监视系统的正确运行和对特定故障给出声光报警。
2、消防主机系统设备的主要参数、配置及作用主电源：AC220V(+10%/15%)频率：50HZ±1%HZ备用电源：24V3、消防控制室设备一般由火灾报警控制器、消防联动控制器、图形显示装置、消防电话总机、火灾应急广播及多线制控制盘等设备构成（消防控制室消防设备）图形显示装置功能指示灯功能CD盘消防电话总机键盘应急广播控制广播分配盘方式音量调节打印口联动控制盘电源开关图1-1 联动控制器图1-2 多线制控制盘图1-3火灾报警显示装置4、主机控制面板功能按键指示火警灯：红色故障灯：黄色正常运行指示灯：绿色屏蔽键：当某个设备发生故障时，可使用屏蔽功能将其屏蔽，待修复设备后应尽快将屏蔽的设备复位。

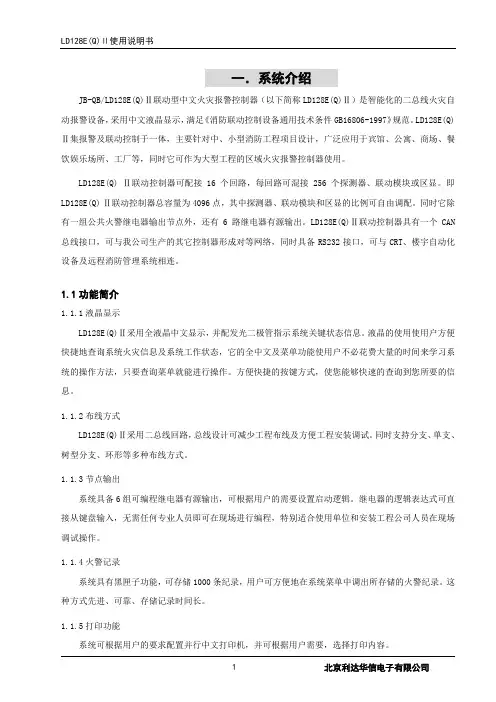

一．系统介绍JB-QB/LD128E(Q)Ⅱ联动型中文火灾报警控制器（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q) Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q) Ⅱ联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q) Ⅱ联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)Ⅱ联动控制器具有一个CAN 总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)Ⅱ采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
一、利达消防气体灭火控制器（主机）操作（以利达128EN（M）为例）
主机发出火灾或故障警报→ 按消音键→ 查看报警区域地址→ 现场查看→ 无火情（误动作）按复位键（密码按四次→）→ 复位后若警报没有解除，须通知我公司
二、自动灭火
当气体灭火控制盘处于自动开启状态时，主机在收到同一防火区内的感烟探测器与感温探测器同时报警信号时，将命令气灭控制盘实施气体灭火（此时声光报警器动作）30s延时开始，人员立即撤离，灭火剂自动喷放，实施灭火。
此过程整个系统处于完全自动状态，若防护区长时间有人看管请谨慎采用。
三、现场操作
现场查看，火情人为可以控制可用简单方法扑救，以免造成不必要损失。
如果火情严重，先迅速疏散人员，确保防护区内无人，并同时按下防护区门口的紧急启动按钮同时声光报警器动作，进入延时阶段30s后，灭火剂自动喷放，实施灭火。
四、机械操作
如遇自动灭火系统短路故障不能起到灭火作用时，在自我保护的情况下，应立即打开气体灭火贮瓶柜，拔下电磁铁安全销，用力拍下手动按钮，并立即撤离现场。
（此过程需要做操作者自身好防护措施）
注意：1、在延时时间内发现有情况变化不需启动灭火系统进行灭火时，可按下紧急启停按钮或控制盘上的紧急停止按钮，即可停止灭火指令的发出。
2、灭火剂喷洒20分钟后通风换气，防护区内方可进入。
