振弦式锚索测力计及其应用1序言在岩土工程边坡、地下洞室及其余土木建筑构造中，常采纳锚索测力计对锚索的加载及其在时间作用下的预应力变化状况进行监测。

设计人员针对锚索预应力变化状况，实时调整超张拉应力值；施工人员经过对锚索测力计值和张拉应力值进行对照剖析，实时调整施工组织方案，保证锚索施工的有效性和科学性。

在剖析锚索测力计的作用前需明确的几个观点：张拉应力值：是指张拉施工时油泵压力表的读数值（Mpa 换算成 KN ）；锁定应力值：是指张拉达成一个月时（预应力在张拉结束后的一个月内衰减最快，一个月后迟缓衰减，能够认为预应力趋于稳固。

）的测力计测值（换算成 KN ）；设计应力值：是指施工达成后，预应力趋于稳准时的希望值（即施工图要求的初始预应力）。

2预应力损失在大部分状况下，测力计测值与张拉应力值差别较大，这类不一致性根源于现场安装时采纳了不正确的锚垫板的形式及安装方法以及加载装置液压传导、锚具变形和夹片内缩等致使的偏差。

这种现象叫做预应力损失，预应力损失一般有以下几方面：2.1 锚固应力损失（因为锚具变形和夹片内缩惹起的预应力损失，为锚固应力损失。

）；2.2 孔道摩擦应力损失（锚索与孔道壁之间产生的摩擦阻力而惹起的应力损失）；2.3 预应力筋的废弛惹起的应力损失；2.4 混凝土的缩短、徐变惹起的应力损失。

预应力损失理论上经过计算能够获得，这里不在论述；在施工过程中，经过使用锚索测力计能够有效查验预应力损失和进行预应力长久监测，是一种在国内外被宽泛应用的较先进的技术手段，仪器精度远远高于油泵张拉精度。

3锚索测力计的原理及构造这里以常用的振弦式锚索测力计为例来论述，振弦式锚索测力计系一般采纳从外国入口的锚索测力计专用弦式传感器，并依据中国的锚具特色进行了改进设计。

其构造原理如图 1 所示：钢铉中心孔承压筒图 1 振弦式锚索测力计构造原理图振弦式锚索测力计由高强度合金钢制成，此中空承压筒周边上沿平均部署有多个弦式传感器，作用在承压筒上的荷载可由固定在筒体上的弦式传感器直接测出。

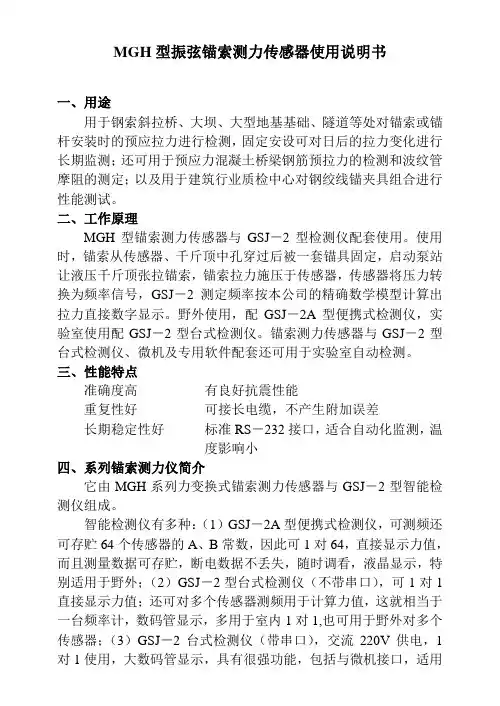

MGH型振弦锚索测力传感器使用说明书一、用途用于钢索斜拉桥、大坝、大型地基基础、隧道等处对锚索或锚杆安装时的预应拉力进行检测，固定安设可对日后的拉力变化进行长期监测；还可用于预应力混凝土桥梁钢筋预拉力的检测和波纹管摩阻的测定；以及用于建筑行业质检中心对钢绞线锚夹具组合进行性能测试。

二、工作原理MGH型锚索测力传感器与GSJ－2型检测仪配套使用。

使用时，锚索从传感器、千斤顶中孔穿过后被一套锚具固定，启动泵站让液压千斤顶张拉锚索，锚索拉力施压于传感器，传感器将压力转换为频率信号，GSJ－2测定频率按本公司的精确数学模型计算出拉力直接数字显示。

野外使用，配GSJ－2A型便携式检测仪，实验室使用配GSJ－2型台式检测仪。

锚索测力传感器与GSJ－2型台式检测仪、微机及专用软件配套还可用于实验室自动检测。

三、性能特点准确度高有良好抗震性能重复性好可接长电缆，不产生附加误差长期稳定性好标准RS－232接口，适合自动化监测，温度影响小四、系列锚索测力仪简介它由MGH系列力变换式锚索测力传感器与GSJ－2型智能检测仪组成。

智能检测仪有多种：（1）GSJ－2A型便携式检测仪，可测频还可存贮64个传感器的A、B常数，因此可1对64，直接显示力值，而且测量数据可存贮，断电数据不丢失，随时调看，液晶显示，特别适用于野外；（2）GSJ－2型台式检测仪（不带串口），可1对1直接显示力值；还可对多个传感器测频用于计算力值，这就相当于一台频率计，数码管显示，多用于室内1对1,也可用于野外对多个传感器；（3）GSJ－2台式检测仪（带串口），交流220V供电，1对1使用，大数码管显示，具有很强功能，包括与微机接口，适用于室内精确检测及混凝土桥梁制造工地对预应力进行检测，也可用来校准预应力千斤顶。

仪器的主要优点是：输入传感器常数，测频调零后，能直接准确地显示力值，且传感器温度系数小，因此在室内环境使用时，不需考虑温度影响。

这是本公司产品最突出的优点，有别于国内国外所有厂家的振弦式仪器，使用特别方便，而且分辨率可达0.01%FS，大吨位时准确度可达0.1%FS，居国际领先水平！此外，传感器在长期满载到满量程的情况下，有良好的长期稳定性，充分发挥了振弦传感器长期稳定性好的优点。

1.产品的介绍，用途主要用来测量和监测各种锚杆、锚索、岩石螺栓、支柱、隧道与地下洞室中的支撑以及大型预应力钢筋混凝土结构（桥梁和大坝等）中的载荷和预应力的损失情况。

3.产品结构组成，工作原理结构组成：压力桶1根电缆线（数据线）读数仪工作原理：振弦式锚索测力计在测力钢筒上均布着数支振弦式应变计，当荷载使钢筒产生轴向变形时，应变计与钢筒产生同步变形，变形使应变计的振弦产生应力变化，从而改变振弦的振动。

电磁线圈激振振弦并测量其振动，经电缆传输至读数装置，即可测出引起受力钢筒变形的应变量，代入标定系数可算出锚索测力计所感受到的荷载值。

5.产品特点（对比优势）（1）是测量和检测锚索（钢绞线）张拉后，测量锚固力（张拉力）的设备（2）结构中空，多弦测量可以消除不均匀及偏心负荷的影响（3）压力筒+电缆线（10米）+读数仪（表盘）组成（4）测力计型号：MC-200（1弦-6弦）9.使用方法,操作规程根据结构设计要求，锚索计安装在张拉端或锚固端，安装时钢绞线或锚索从锚索计中心穿过，测力计处于钢垫座和工作锚之间。

安装过程中应随时对锚索计进行监测，并从中间锚索开始向周围锚索逐步加载以免锚索计的偏心受力或过载。

10.设备维护与保养1、测量的数据应及时写在记录本上，不能记在纸片上或其他地方。

2、测量完毕，取出物体。

应将指数盘还原，切断电源，最后盖上防尘罩。

3、测量的物体必须与天平箱内的温度一致，不得把热的或冷的物体放进盒测量。

4、重量绝对不能超过最大负载。

5、为了防潮，在测力计箱内放有吸湿用的干燥剂。

锚索测力计需要垂直于水平面进行安装。

锚索测力计与仪表安装处在同一水平位置，要不然就需要考虑附加高度误差的修正。

锚索测力计安装处与测定点之间的距离需要尽量可能的短，避免指示迟缓。

要保证它的密封性，不应该有透露现象呈现出来。

锚索测力计不应该产生附加误差，如果有的话，那么就需要考虑一下修正。

VWA型振弦式锚索测力计
用途： VWA型振弦式锚索测力计适用于长期 监测水工结构物及其它混凝土结构物、岩 石边坡、桥梁等预应力的锚固状态，并可 同步测量埋设点的温度。振弦式锚索测力 计的敏感测量元件，其与测力钢套的材料 线膨胀系数极为接近，经试验温度修正系 数甚小，使用中不需要温度修正。
