同步带设计计算例题那咱就开始一个同步带设计计算的例题吧。
一、题目咱们要设计一个用于小型输送机的同步带传动系统。
已知电动机的额定功率P = 1.5kW，电动机的转速n_1 = 1440r/min，传动比i = 3，工作机每天工作8小时，要求使用寿命为3年（每年按250个工作日计算），载荷有轻微冲击。
二、解题步骤1. 确定设计功率P_d- 首先呢，因为有轻微冲击，咱得查一个载荷系数K_A。
从同步带的设计手册里一找呀，发现对于这种有轻微冲击的情况，K_A = 1.3。
- 然后设计功率P_d就等于电动机的额定功率P乘以载荷系数K_A，也就是P_d = P× K_A = 1.5×1.3 = 1.95kW。
这就像是给咱这个传动系统穿上一件合适的“防护衣”，考虑到实际工作中的那些小冲击呢。
2. 选择同步带的型号- 接下来要选同步带的型号啦。
根据设计功率P_d和小带轮的转速n_1，咱们得去查同步带选型图。
这就好比是给咱的传动系统找个合适的“鞋子”，大小得合适才行。
- 咱先算出小带轮的转速对应的那个点在选型图里的位置。
然后就发现，对于P_d = 1.95kW和n_1 = 1440r/min，比较适合的同步带型号是XL型同步带。
这就像是在一堆鞋子里挑出了一双最合脚的。
3. 确定带轮的齿数和节圆直径- 对于XL型同步带呢，小带轮的最小齿数z_1不能太少，一般建议z_1≥10。
咱就取z_1 = 12吧，为啥取12呢？就像挑苹果，这个数看着比较顺眼，而且也能满足要求。
- 同步带的节距p，对于XL型同步带，p = 5.08mm。
- 那小带轮的节圆直径d_1=(z_1p)/(π)=(12×5.08)/(π)≈19.5mm。
- 大带轮的齿数z_2 = i× z_1 = 3×12 = 36。
- 大带轮的节圆直径d_2=(z_2p)/(π)=(36×5.08)/(π)≈58.5mm。

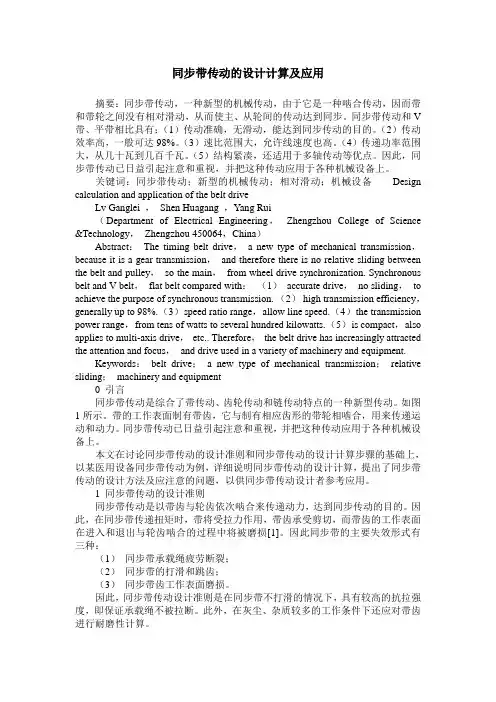

同步带传动的设计计算及应用摘要：同步带传动，一种新型的机械传动，由于它是一种啮合传动，因而带和带轮之间没有相对滑动，从而使主、从轮间的传动达到同步。
同步带传动和V 带、平带相比具有：（1）传动准确，无滑动，能达到同步传动的目的。
（2）传动效率高，一般可达98%。
（3）速比范围大，允许线速度也高。
（4）传递功率范围大，从几十瓦到几百千瓦。
（5）结构紧凑，还适用于多轴传动等优点。
因此，同步带传动已日益引起注意和重视，并把这种传动应用于各种机械设备上。
关键词：同步带传动；新型的机械传动；相对滑动；机械设备Design calculation and application of the belt driveLv Ganglei ，Shen Huagang ，Yang Rui（Department of Electrical Engineering，Zhengzhou College of Science &Technology，Zhengzhou 450064，China）Abstract：The timing belt drive，a new type of mechanical transmission，because it is a gear transmission，and therefore there is no relative sliding between the belt and pulley，so the main，from wheel drive synchronization. Synchronous belt and V belt，flat belt compared with：（1）accurate drive，no sliding，to achieve the purpose of synchronous transmission. （2）high transmission efficiency，generally up to 98%. （3）speed ratio range，allow line speed. （4）the transmission power range，from tens of watts to several hundred kilowatts. （5）is compact，also applies to multi-axis drive，etc.. Therefore，the belt drive has increasingly attracted the attention and focus，and drive used in a variety of machinery and equipment.Keywords：belt drive；a new type of mechanical transmission；relative sliding；machinery and equipment0 引言同步带传动是综合了带传动、齿轮传动和链传动特点的一种新型传动。
