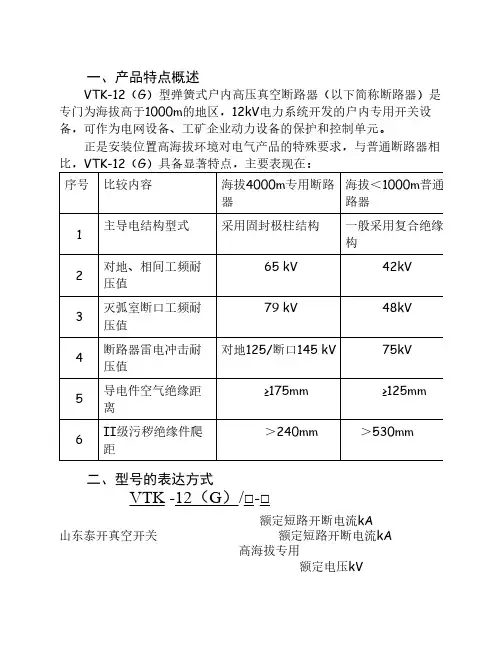

VTK-12产品说明书

VTK-12产品说明书
机械参数
序号
参数名称
单位
参 数
1
触头开距
mm
13±1
2
触头超行程
mm
4±1
3
合闸速度
m/s
~
4
刚分6mm分闸速度
m/s
~
5
触头合闸弹跳时间
ms
≤3
6
三相触头合、分闸同期性
ms
≤2
7
合闸时间
ms
≤75
8
分闸时间
ms
≤50
9
储能电压
V
AC/DC220 AC/DC110
10
储能时间
s
＜15
11
合闸控制电压
序号
比较内容
海拔4000m专用断路器
海拔＜1000m普通断路器
1
主导电结构型式
采用固封极柱结构
一般采用复合绝缘结构
2
对地、相间工频耐压值
65 kV
42kV
3
灭弧室断口工频耐压值
79 kV
48kV
4
断路器雷电冲击耐压值
对地125/断口145 kV
75kV
5
导电件空气绝缘距离
≥175mm
≥125mm
6
II级污秽绝缘件爬距
订货时应注明：
1、断路器型号、名称、主要技术参数及订货数量。
2、操作电压种类及参数。
3、备品、备件的名称及数量。
十一、随机文件
A．产品合格证；B．出厂检验报告； C．安装使用说明书
产品说明与图例仅供参考，本公司保留修改权利。
手车式内部电气接线原理图（带闭锁、防跳方案）
固定式内部电气接线原理图（带防跳方案）

电力设备预防性试验规程49349

电力设备预防性试验规程49349

电力设备预防性试验规程Preventive test code for electric power equipmentDL/T596—1996中华人民共和国电力行业标准DL/T596—1996电力设备预防性试验规程Preventive test code forelectric power equipment中华人民共和国电力工业部1996-09-25批准1997-01-01实施前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。

1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。

随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。

1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。

本标准从1997年1月1日起实施。

本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。

本标准的附录A、附录B是标准的附录。

本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。

本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。

本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。

本标准主要起草人：王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。

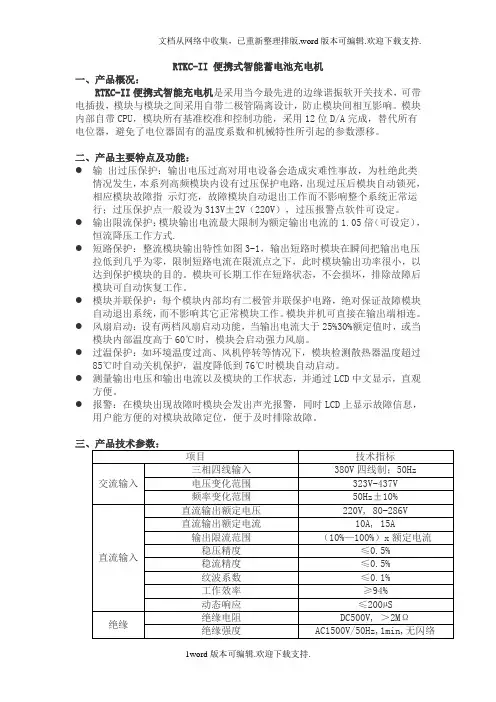

充电机特性测试仪

充电机特性测试仪

RTKC-II 便携式智能蓄电池充电机一、产品概况：RTKC-II便携式智能充电机是采用当今最先进的边缘谐振软开关技术，可带电插拔，模块与模块之间采用自带二极管隔离设计，防止模块间相互影响。

模块内部自带CPU，模块所有基准校准和控制功能，采用12位D/A完成，替代所有电位器，避免了电位器固有的温度系数和机械特性所引起的参数漂移。

二、产品主要特点及功能：● 输出过压保护：输出电压过高对用电设备会造成灾难性事故，为杜绝此类情况发生，本系列高频模块内设有过压保护电路，出现过压后模块自动锁死，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行；过压保护点一般设为313V±2V（220V），过压报警点软件可设定。

● 输出限流保护：模块输出电流最大限制为额定输出电流的1.05倍（可设定），恒流降压工作方式.● 短路保护：整流模块输出特性如图3-1，输出短路时模块在瞬间把输出电压拉低到几乎为零，限制短路电流在限流点之下，此时模块输出功率很小，以达到保护模块的目的。

模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。

● 模块并联保护：每个模块内部均有二极管并联保护电路，绝对保证故障模块自动退出系统，而不影响其它正常模块工作。

模块并机可直接在输出端相连。

● 风扇启动：设有两档风扇启动功能，当输出电流大于25%30%额定值时，或当模块内部温度高于60℃时，模块会启动强力风扇。

● 过温保护：如环境温度过高、风机停转等情况下，模块检测散热器温度超过85℃时自动关机保护，温度降低到76℃时模块自动启动。

● 测量输出电压和输出电流以及模块的工作状态，并通过LCD中文显示，直观方便。

● 报警：在模块出现故障时模块会发出声光报警，同时LCD上显示故障信息，用户能方便的对模块故障定位，便于及时排除故障。

RTAS-500直流断路器安秒特性测试系统一、产品概况根据直流保护电器安秒特性测试的现实状况，本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的安全可靠运行。

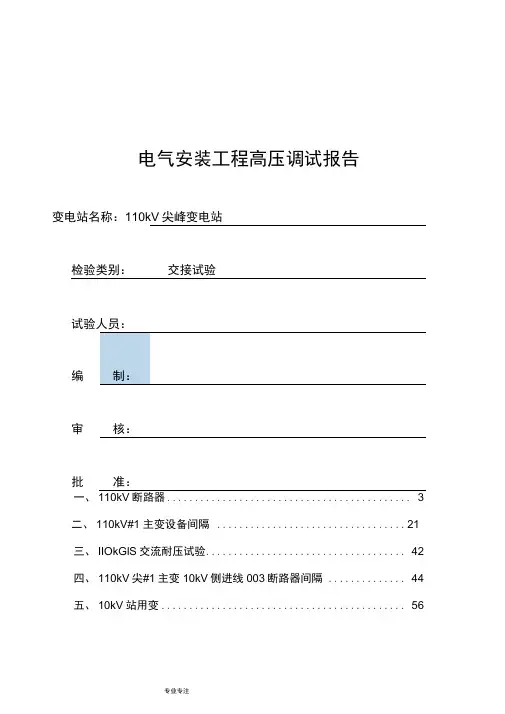

110kV变电站高压试验报告(完整)版

110kV变电站高压试验报告(完整)版

电气安装工程高压调试报告变电站名称：110kV尖峰变电站一、110kV断路器 (3)二、110kV#1 主变设备间隔 (21)三、IIOkGlS交流耐压试验 (42)四、110kV尖#1主变10kV侧进线003断路器间隔 (44)五、10kV站用变 (56)六、110kV变电站10kV电站电源一008断路器间隔 (59)七、110kV 变电站10kV电站电源二009断路器间隔 (67)八、110kV变电站10kV配电电站004断路器间隔 (75)九、110kV变电站10kV备用一005断路器间隔 (83)十、110kV变电站10kV备用二006断路器间隔 (91)十^一、110kV变电站10kV配电站电源一001断路器间隔 (98)十二、110kV变电站10kV配电站电源二006断路器间隔 (106)十三、110kV 变电站10kV零序CT (114)十四、110kV变电站10kV母线电压互感器013设备间隔 (117)十五、110kV变电站10kV三相过电压保护器 (122)十六、110kV变电站10kV#1电容器组011断路器间隔 (123)十七、110kV变电站10kV#2电容器组012断路器间隔 (140)十八、110kV变电站10kV余热发电并网柜007断路器间隔 (170)十九、110kV变电站10kV电容补偿柜一011断路器间隔 (181)二十、110kV变电站10kV电容补偿柜二012断路器间隔 (189)1^一、110kV变电站接地网电气完整性测试试验 (197)一、110kV变电站151断路器间隔六氟化硫断路器试验报告安装间隔：110kVGIS进线151断路器设备间隔试验人员：GIS主回路试验报告安装间隔：110kVGIS进线151断路器间隔. 断路器气体检漏试验金属氧化物避雷器试验报告安装间隔：110IWGIS进线151断路器间隔铭牌主要技术参数电压互感器试验报告安装间隔：IIOkVGIS进线151断路器间隔铭牌主要技术参数试验人员：电流互感器试验报告安装间隔：110kV151断路器间隔进线侧CT铭牌主要技术参数试验人员：电流互感器试验报告安装间隔：110kV151断路器间隔主变侧CT试验人员：、110kV 变电站110kV#1主变设备间隔油浸式电力变压器试验报告安装间隔：110kV #1主变设备间隔4.绕组连同套管一起的直流泄漏电流试验试验人员：金属氧化物避雷器试验报告安装间隔：110kV # 1主变（110kV侧中性点避雷器）3.计数器表计刻度及动作情况检查试验人员：隔离开关试验报告安装间隔：110kV #1主变高压侧中性点1010接地开关试验人员：变压器升高座电流互感器试验报告安装间隔：110kV #1主变4.绕组直流电阻试验试验人员：专业专注放电间隙试验报告安装间隔：110kV #1主变110kV侧中性点放电间隙试验人员:电流互感器试验报告安装间隔：110kV # 1主变(110kV中性点间隙CT)2.绕组直流电阻试验试验人员：、110kV变电站IIOkVGIS交流耐压试验110kV GIS整组交流耐压试验记录110kV户内设备及母线整组交流工频耐压试验试验人员:四、110kV 变电站110kV #1 主变10kV侧进线003断路器间隔户内高压真空断路器试验报告安装间隔：110kV#1主变10kV侧进线设备间隔4 •模拟操动试验试验人员：专业专注电流互感器试验报告安装间隔110kV #1主变10kV侧进线003断路器间隔铭牌主要技术参数。

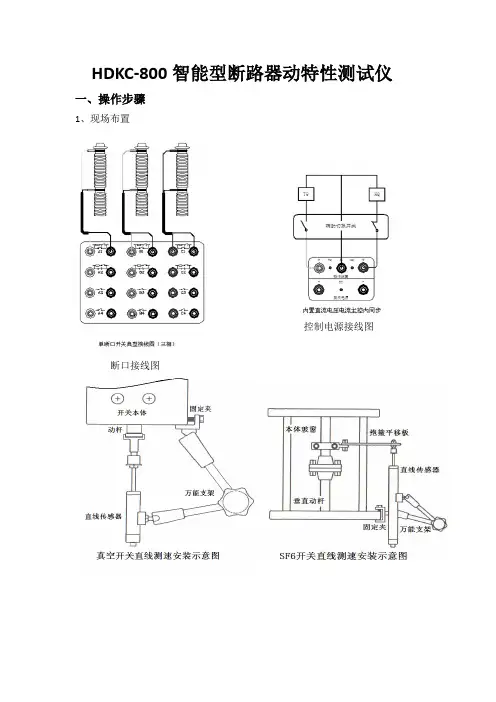

HDKC-800智能型断路器动特性测试仪

HDKC-800智能型断路器动特性测试仪

HDKC-800智能型断路器动特性测试仪一、操作步骤1、现场布置控制电源接线图断口接线图2、菜单操作本机菜单结构：开机显示主菜单，此界面显示前次测试的主要设置参数供用户参考。

并可由此进入3大子菜单。

开机显示当前主要设置参数界面（见下菜单）仪器自动提示主要设置参数，其他选项一般不需调整，如有必要，也可分别进入相应的子菜单更改设置。

主菜单:试验类型：仪器默认时间、速度方式测试。

低电压动作试验；机械寿命试验。

器安装断口。

关闭）或外电源或外同步模式。

主菜单--系统设置日 期：时 间：在需要调整的数字上点击，在弹出的软键盘上输入数值按保存即可。

对 比 度：对比度。

电压校准准，并在右方显示过程电压值。

屏幕校准3个十字中心点击即自动完成校准。

主菜单--测试设置7类子菜单主菜单--测试设置--测量模式测量时间：范围0.1—3S ，通过点击弹出软键盘完成设置，进入上位机可做更长时间的设置。

触头类型：普通金属触头开关通断测试电压为25V ； 带合阻触头开关测试电压为50V （测试端口按极性串联，如A1共端与A3面板用短接线串接，A1与A3共端为测试头）并设置合阻触头电阻限值；西门子石墨触头开关需设置石墨触头测试，并设置金属触头接触电阻限值。

主菜单--测试设置--测速选型如开关需测速，可进入此菜单设置相关选项。

单项时间、低电压动作、机械寿命试验不需设置速度定根据测速安装的直线传感器类型，选中定标，输入选用的传感器标称长度。

当选用角度电阻传感器时，或未知的直线传感器时，可选中不定，设置校正行程。

点击数字可在软键盘中直接输入数值。

如定标与不定均不选时，仪器不测速，同时主界面显示试验类型：时间。

如选中定标与不定任意之一（二选一），仪器则同时测试时间、速度，同时主界面显示试验类型：时间、速度。

主菜单--测试设置--测速选型--安装断口此项设置将传感器安装断口重新改动到真实的安装断口。

当开关操动机构为公共时，选择固有分合闸时间。

GDHG-105_CT-PT特性测试仪

GDHG-105_CT-PT特性测试仪

GDHG-105 CT/PT特性测试仪武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司GDHG-105 CT/PT特性测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项本手册的目的是为了让使用者熟悉、安全、正确、有效地操作使用互感器测试仪。

按照这些指示将有助于防止危险、减少修理费用及由于不正常操作所导致的仪器故障。

此外，还可以确保测试仪的可靠运作和使用周期。

测试仪的使用必须遵照现有的关于防止事故发生和环境保护的各项相关标准所规定的所有安全要求。

只阅读测试仪使用手册并不能免除您必须遵守相关的所有国家及国际的安全规程。

用户手册必须在测试仪使用的现场时刻备有。

所有使用和用测试仪工作的用户必须要阅读它。

除了要遵守使用手册及本国和地方的一些关于防止事故发生的安全规程，还要注意用于安全和恰当工作的公认的技术流程。

为保障自身安全的安全规则符号注释在本手册中，不同的符号用于强调特定的安全/操作方式。

这些符号分列如下：注意表示有特殊意义的说明或额外的重要信息。

警告标记与安全相关的特殊章节。

电气危险强调对身体和生命有潜在危险的行为或指导。

仅由具有资质的人员操作，并且需十分小心和注意安全规程。

安全操作• 如果不是在实验室环境下，测试仪必需要可靠接地连接后才可以使用。

接地点的选择应该尽量靠近测试对象。

• 断开电缆连接时，总是从输送功率的装置开始。

• 在装置有输出时，切勿连接或断开测试对象。

因为外部感应存贮的能量可能导致致命的高电压。

• 在测试时，总是保持互感器高压侧的一个端子接地。

• 不要将其它物体插入通风口或是输入/ 输出口。

• 在将测试仪置入运行前，检查测试仪是否有可见的损坏。

• 不要在多雨或潮湿气候下操作测试仪。

• 不要在易爆气体或蒸汽存在的环境下操作测试仪。

• 在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。

VTK-12(G)产品说明书

VTK-12(G)产品说明书
面，然后用沾有清洗剂的稠布擦去其他污秽物（注意所用清洗剂能适用
于塑料或合成塑料材料）。 9.2当断路器长期放置时，可能使断路器活动部分产生阻滞，每年
应对断路器进行至少5次的储能及合、分闸操作。 9.3每年应对断路器进行至少1次的绝缘测试以判断断路器真空灭弧
室是否漏气或其他外界原因造成绝缘强度的降低。
4 额定频率
Hz
50
5 额定电流
A
630、1250、1600、2000、2500、3150
额定短路开断电流（有效
6
20
值）
kA
额定短时耐受电流（有效
7
20
值）
25
31.5
40
25
31.5
40
8 额定短路电流持续时间
s
4
额定峰值耐受电流（峰
9
50
值）
kA
额定短路关合电流（峰
10
50
值）
63
80
100
象
原
因
不能合闸
1、处于未储能状态 2、已处于合闸位置状态 3、手车式断路器未完全进入工作位置或试验位 置
4、选用了合闸闭锁装置，而辅助电源未接通或 低于技术条件要求
2
不能推进 推出
5、二次回路不准确 1、断路器处于合闸状态 2、推进手柄未完全插入推进孔 3、推进机构未完全到试验位置，致使舌板不能 与柜体解锁
c） 海拔高度：不超过4000m；
d） 地震烈度不超过8度；
e） 使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及
无剧烈震动。
五、产品结构及工作原理
5.1 本体结构
VTK-12(G)断路器主体部分采用固体绝缘结构，利用先进的环氧固

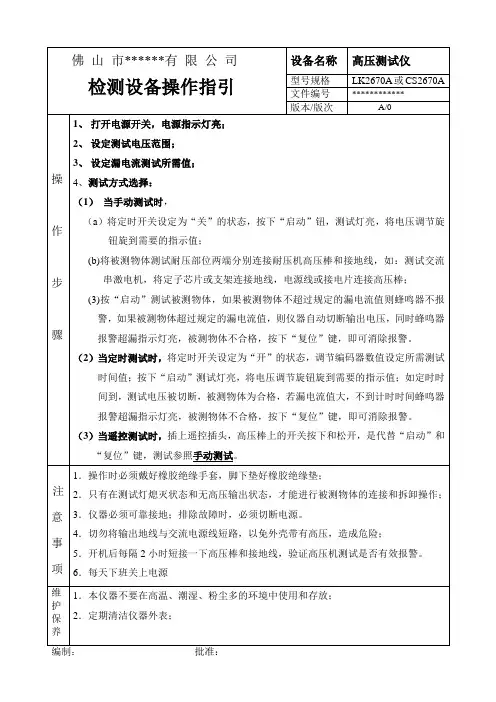

高压测试仪操作规程

高压测试仪操作规程
(b)将被测物体测试耐压部位两端分别连接耐压机高压棒和接地线，如：测试交流串激电机，将定子芯片或支架连接地线，电源线或接电片连接高压棒；
(3)按“启动”测试被测物体，如果被测物体不超过规定的漏电流值则蜂鸣器不报警，如果被测物体超过规定的漏电流值，则仪器自动切断输出电压，同时蜂鸣器报警超漏指示灯亮，被测物体不合格，按下“复位”键，即可消除报警。
6．每天下班关上电源
维护保养
1．本仪器不要在高温、潮湿、粉尘多的环境中使用和存放；
2．定期清洁仪器外表；
编制：批准：
佛山市******有限公司
检测设备操作指引
设备名称
高压测试仪
型号规格
LK2670A或CS2670A
文件编号
************
版本/版次
A/0
操
作
步
骤
1、打开电源开关，电源指示灯亮；
2、设定试电压范围；
3、设定漏电流测试所需值；
4、测试方式选择：
（1）当手动测试时，
（a）将定时开关设定为“关”的状态，按下“启动”钮，测试灯亮，将电压调节旋钮旋到需要的指示值；
（2）当定时测试时，将定时开关设定为“开”的状态，调节编码器数值设定所需测试时间值；按下“启动”测试灯亮，将电压调节旋钮旋到需要的指示值；如定时时间到，测试电压被切断，被测物体为合格，若漏电流值大，不到计时时间蜂鸣器报警超漏指示灯亮，被测物体不合格，按下“复位”键，即可消除报警。
（3）当遥控测试时，插上遥控插头，高压棒上的开关按下和松开，是代替“启动”和“复位”键，测试参照手动测试。
注
意
事
项
1．操作时必须戴好橡胶绝缘手套，脚下垫好橡胶绝缘垫；
2．只有在测试灯熄灭状态和无高压输出状态，才能进行被测物体的连接和拆卸操作；

新东北高压开关有限公司GW7-252D(W)型隔离开关设备维护检修检修手册V1.0(试行)

新东北高压开关有限公司GW7-252D(W)型隔离开关设备维护检修检修手册V1.0(试行)
本手册规范了 GW7-252 型高压隔离开关如何进行检修工作，其余 35kV500kV 电压 等级高压交流隔离开关的检修也可参照此手册执行。
目录
前 言 .......................................................................................................................................... 2 目 录 .......................................................................................................................................... 3 第一章 适用范围及引用文件 ................................................................................................... 4
第二章 技术参数表
序 技术参数名称 1 额定电压 2 额定频率 3 额定电流
A 4 额定短时耐受电流 5 额定短路持续时间 6 额定峰值耐受电流
额定母线转换电流 7
A
8 额定母线转换电 接线端子额定静态机
9 械负荷 N
lmin 工频耐受电
压 kv(有效值)
额 定 雷电冲击耐受电 绝 压 kv 10 缘 (峰值)(全波 水 1.2/50μs) 平 操作冲击耐受电
本手册对高压交流隔离开关的检修工作进行了规范。检修包括检查（检测）和修 理两部分内容。检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的 可能性和经济性，对设备进行修理或部件更换。

QCSG电力设备预防性试验规程

QCSG电力设备预防性试验规程

Q/CSG 中国南方电网有限责任公司企业标准Q/CSG114002-2011电力设备预防性试验规程2011-10-26发布2011-10-26实施中国南方电网有限责任公司发布目次前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统技术监督工作的主要依据，2004年以来，中国南方电网有限责任公司企业标准Q/CSG10007—2004《电力设备预防性试验规程》对电力生产起到了重要的作用。

但近年来,随着对供电可靠性要求的提高，新设备大量涌现，带电测试、在线监测技术不断进步，为减少定期停电时间，提高设备可用率，促进状态监测（检测）技术开展，适应南方电网公司管理与设备的实际情况，需要对原标准进行修编。

本标准的提出以2004年以来新颁布的相关国家标准、行业标准和有关反事故技术措施规定为依据，结合电力设备管理现状，充分考虑未来发展需求，适用于中国南方电网有限责任公司的电力设备预防性试验工作。

本标准的附录A是规范性附录，附录B、附录C、附录D、附录E是资料性附录。

本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。

本标准主要起草单位：广东电网公司电力科学研究院、广东电网公司广州供电局、广东电网公司佛山供电局。

本标准主要起草人：何宏明，王红斌，吴琼，李谦，卢启付，刘平原，王勇，喇元，付强，庄贤盛，梁文进，姚森敬，欧阳旭东，李端姣，陆国俊，黄松波，黄慧红，赵卫民，金向朝等。

本标准主要审查人：皇甫学真陈建福黄志伟谢植飚姜虹云刘辉黄星赵现平等本标准由中国南方电网有限责任公司标准化委员会批准。

本标准自2011年10月26日起实施。

本标准自实施之日起，原Q/CSG10007—2004《电力设备预防性试验规程》废止。

凡公司执行的其它标准涉及电力设备预防性试验的项目、内容、要求等与本标准有不相符的，以本标准为准。

执行中如有问题和意见，请及时反馈中国南方电网有限责任公司生产技术部。

110kV电力变压器预防性试验细则

110kV电力变压器预防性试验细则

一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。

2范围电压等级为110kV的电力变压器。

3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。

对试验报告中的试验项目、数据是否符合规范要求负责。

3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。

对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。

5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。

5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。

5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。

5.3.4 试验前应检查工作电源及接地是否可靠。

5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧）、大修后、必要时。

2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量；有载调压变压器可在经常运行的分接上下几个分接处测量。

3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。

GDDT-10C接地引下线导通测试仪

GDDT-10C接地引下线导通测试仪

GDDT-10C接地引下线导通测试仪H V H I P O T E L E C T R I C C O.,L T D.尊敬的用户：感谢您购买本公司GDDT-10C接地引下线导通测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。

自行拆卸厂方概不负责。

●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

本手册内容如有更改，恕不通告。

没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

目录一、仪器的用途及特点 (4)二、功能特点 (4)三、技术指标 (5)四、系统介绍 (6)五、测试与操作方法 (8)六、注意事项 (8)七、仪器成套性 ..................................................... 错误！未定义书签。

八、售后服务 (11)GDDT-10C接地引下线导通测试仪一、仪器的用途及特点电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。

接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。

因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。

GDDT-10C接地引下线导通测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。

KYN28A-12高压开关柜验收应注意的问题

KYN28A-12高压开关柜验收应注意的问题
关 键 词 ：Ｋ ＹＮ２ ８ Ａ一 １ ２高压 开 关柜 ；预 防性 试 验 ；注 意 的 问题 ；改 进 措 施
中图分类号 ：Ｔ Ｍ５ ９ １
文献标识码 ：Ａ
文章编号 ：１ ６ ７ ４ — ７ ７ １ ２ （ ２ ０ １ ４ ） ０ ２ — ０ ０ ４ ６ － ０ １
压显示装置 ）。
随着 社会经济 的发展和 生产 力的不 断提高 ，对 于我国 电 力 事业 的发展越来越 成为社会生 产力提高 的重要要求 。而作 为在电力发展扮演着必不可少 的角色 Ｋ Ｙ Ｎ ２ ８ Ａ 一 １ ２高压开关柜 ， 是 配装 的真 空断路器 为中置式 ，即断路器位于 开关柜前柜 的 中部，这样 下部空 间就 可以节省下来 可用于其 它方案 的扩展 或 作为 电缆 室用 ，所 以在 当今这个快 速高效发 展的社会 中是 十分 实用的。 所以 ， Ｋ Ｙ Ｎ ２ ８ Ａ － １ ２高压 开关 柜 的预 防性试 验是 十分 重 要 且 必要 的，这 不仅关系 到简单的居 民春用 电问题，进而 也对 各类 的 电力 工作起着不 可忽计的作用 。因此我们就 更要注 意 Ｋ Ｙ Ｎ ２ ８ Ａ 一 １ ２高压开 关柜在 预防性 试验所 可能产 生 的 问题 ，继 而对此做 出相应 的应 对措施。 Ｋ Ｙ Ｎ ２ ８ Ａ 一 １ ２高压开关柜验收应注意 的问题 Ｋ Ｙ Ｎ ２ ８ Ａ 一 １ ２高压 开关柜是 具有 防止 带负荷推 拉 断路器手 车 、防止误分合 断路器 、防止 接地开关处 在闭合位 置时关合 断路器 、防止误入 带 电隔室 、防止在带 电时误合接 地开关 的 联锁功 能。开关柜 出厂前按有 关规定进行 出厂试验 ，出厂试 验 的技 术数据 随产 品一起交付 给需方 。开 关柜 中的有机 绝缘 组件 、部件 ；凡在配 套厂家 已进 行 了局部放 电及其 他试验 ， 其试验记录随 出厂试验报告一并提 交给用户 。 对于 Ｋ Ｙ Ｎ ２ ８ Ａ － １ ２高压 开关柜来 说，首先柜 体的 固定安装 孔及接地 应可靠 ，漆 层应完好 、清洁、整洁 ；还要确 定柜 内 安装仪表 、 电器元件 应完好 ，安装位置正确 ， 固定 牢固 ，所 有二次 回路 接线准确 ，连接可靠 ，标志齐全清 晰 ，绝缘 符合 要求；最后 要看抽 出式开关柜 内可 移开部件在 推入或拉 出时 是否灵活 ，机 械 闭锁 是否可靠 ，互 换性是否 良好，大体 方 向 为明确项 目定位 、检验 资质 、柜体 材料、整组柜 排列 、进 出 线 方式、断路器 开断容量 正确选择 。而且柜 内一次设备 的安 装质 量也要检验 ，当然最 重要 的是验 收要求应符合 国家现行 有关规 定。 二、针对应注意 的问题 的措施 对于 Ｋ Ｙ Ｎ ２ ８ Ａ 一 １ ２高压 开关柜在 预防性试 验所可 能产生 的 问题 的相应措 施 ，首先 Ｋ Ｙ Ｎ ２ ８ Ａ － １ ２高压 开关 柜完全 满足五 防 的要求 ，也就是说仪表 室门上装有提 示性的按扭或者 Ｋ Ｋ型转 换开 关， 以防止 误合、误分 断路器手车 ；断路器手 车在试验 或工 作位置 时，断路器才 能进 行合分操 作，而且在 断路器合 闸后 ，手 车无法移 动 ，防止 了带负荷误 推拉断路器 ；当接地 开关 处在分 闸位 置时 ，断路器 手车 （ 断路 器断开状 态 ）才能 从试验 ／断开位 置移 至工作位 置 。当断路器手 车处 于试验 ／ 断开位置 时，接地 开关才能进行 合 闸操 作 （ 接地开关 可带 电

电气有限公司KYN28A-12型高压开关柜维护检修手册_图

电气有限公司KYN28A-12型高压开关柜维护检修手册_图

电气有限公司KYN28A-12型高压开关柜维护检修手册_图深圳市奇辉电气有限公司KYN28A-12型高压开关柜维护检修手册（2014版）广东电网有限责任公司发布前言为推进广东电网有限责任公司资产全生命周期管理，建立一体化生产运维机制，实现设备精益化管理，指导广东电网有限责任公司各单位该型高压开关柜的维护与检修工作。

依据国家和行业的有关标准、规程和规范及制造厂对设备维护检修的要求，编制了《深圳市奇辉电气有限公司KYN28A-12型高压开关柜维护检修手册》，提出该型设备在日常巡视、预防性试验、检修各个环节的技术要求和实施方法。

本规范由广东电网有限责任公司生产设备管理部提出、归口管理和负责解释。

本规范起草单位：清远供电局，深圳市奇辉电气有限公司本规范主要起草人：曾国伟、黄祺恒、何惟峰、黄越、苏志敏本规范主要审查人员：胡金磊、罗建军、姚远、李兴旺、唐瑛本规范自发布之日起实施。

执行中的问题和意见，请及时反馈至广东电网有限责任公司生产设备管理部。

目录前言..................................... I I 1 适用范围及引用文件.. (1)1.1适用范围 (1)1.2引用文件 (1)2 技术参数 (3)2.1技术参数表 (4)2.2浴盆曲线图 (8)3 维护、检修项目及周期 (8)3.1C类检修项目及周期 (8)3.2.................... B类检修项目及周期93.3A类检修项目及周期 (26)3.3.1 A类检修周期 (26)3.3.2 A类检修项目 (27)3.4临时检修 (27)4 维护及检修准备工作 (27)4.1B类检修项目要求 (28)4.1.1 工器具要求 (28)4.1.2 耗材要求 (31)4.1.3 人员需求 (32)4.1.4 成本估算 (34)4.2.A类检修项目要求 (35)4.2.1 工器具要求 (36)4.2.2 耗材要求 (36)4.2.3 A类检修备品备件 (36)4.2.4 人员需求 (36)4.2.5 成本估算 (37)4.3维护及检修准备工作 (38)4.3.1 技术准备工作 (38)4.3.2 工器具准备工作 (39)4.3.3 人员准备工作 (39)4.4检修危险点及预控措施 (39)4.5维护及检修工作流程 (41)4.5.1 B类检修工作流程 (41)4.5.2 A类检修工作流程 (43)5 维护及检修质量标准 (45)5.1日常巡检质量标准 (45)5.2...................... B类检修质量标准675.3A类检修质量标准 (135)6 资料性附录 (136)附录1二次原理图 (136)附录2易损件更换周期建议表 (136)附录3常见故障及处理措施 (137)附录4维护检修项目表 (168)附录5机构基本操作指南 (176)附录6装配时各部件的主要调整尺寸 (185)附录7维护人员资质及认证要求 (186)附录8全寿命周期成本LCC的计算 (194)深圳市奇辉电气有限公司KYN28A-12型高压开关柜维护检修手册1 适用范围及引用文件1.1 适用范围本手册适用于广东电网有限责任公司范围内由深圳市奇辉电气有限公司生产的KYN28A-12型高压开关柜的维护和检修工作。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

GDKC-12A 高压开关特性测试仪产品操作手册武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司GDKC-12A 高压开关特性测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项●仪器到现场后，请首先将仪器保护地与现场大地接好，方可进行其它接线与操作；试验完后关掉电源，再拆其它线，最后拆除地线。

●使用仪器前请检查输入电源是否为交流220 V，否则可能损坏仪器。

●仪器内部有高压，为保障安全，请勿擅自拆机。

●使用产品时，请按说明书规范操作。

●未经允许，请勿开启仪器，这会影响产品的保修。

自行拆卸厂方概不负责。

●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

●图片仅供参考，请以实物为准。

本手册内容如有更改，恕不通告。

没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

目录一、技术参数 (5)二、性能特点 (6)三、术语定义 (8)四、面板布置 (9)五、菜单操作说明 (10)六、现场连线 (18)七、传感器的安装 (19)八、仪器的配套性与售后服务 (21)九、生命周期 (21)附录一、测试图形和数据 (21)附录二、内触发接线图 (23)附录三、断口接线图 (24) (24)GDKC-12A 高压开关特性测试仪阅读提示：在本说明书上,软件界面上的菜单或选项用【】括起来,比如【文件】→【保存数据】表示依次选择菜单上的【文件】、【保存数据】；表示按面板上的按键。

一、技术参数1、使用环境①输入电源：220V±10% 50Hz±10% 大气压力86～106kpa②温度：－10～40℃湿度≦80%RH2、安全性能①绝缘电阻＞2MΩ②介电强度电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

3、基本参数①时间：量程25000.0ms 最小分辩率0.01ms误差250 ms档位0.01ms±2个字2500 ms档位0.1ms±2个字25000 ms档位 1ms±2个字②合闸电阻：量程10 KΩ 分辨率1Ω （选配功能-B有此功能）③石墨触头：量程250 ms 分辨率0.1ms（选配功能-C有此功能）❍速度：量程20.00m/s 分辩率0.01m/s误差0-2m/s以内±0.1m/s±1个字2m/s以上±0.2m/s±1个字⏹行程：⑥电流：量程20.00A 分辩率0.01A☐输出电源：DC0～300V数字可调/20A（瞬时工作），分辨率1V。

❑外形尺寸：360mm(L)×280mm(W)×300mm(H)❒重量：10kg二、性能特点1、性能时间：12个断口的固有分、合闸时间，同相同期、相间同期。

重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。

速度：刚分、刚合速度，最大速度，时间－行程特性曲线。

行程：总行程，开距，超行程，过冲行程，反弹幅值。

电流：分、合闸线圈的分、合闸电流值、电流波形图。

动作电压：机内提供DC0～300V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

合闸电阻：6断口的合闸电阻的预投时间、预投波形及电阻阻值。

（（选配功能-B有此功能））2、特点◆适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

◆超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

◆加速度传感器(选配)，直线传感器，旋转传感器，安装极为方便、简捷。

◆开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

◆主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

◆主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

◆中文菜单操作,使用方便。

仪器内置打印机，随时快速打印所有数据及图谱。

◆仪器配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

◆刚分、刚合速度选择及自定义功能，根据需要设定，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。

三、术语定义●分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。

●同相同期：同相之中，分（合）闸时间最大与最小之差。

●相间同期：三相之中，分（合）闸时间最大与最小之差。

●平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%,取中间80%，动触头运动的行程与时间之比。

●最大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。

●刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。

○同平均速度：沈阳开关厂生产的部分SF6开关;○ ZF6-72.5-126(L/T) ZF6型SF6开关○ ZF6A-252(L/T) ZF6A型SF6开关○ LW53-252 LW53型SF6开关○ LW33－126 LW33-126型SF6开关;○ LW33-72.5/T LW33型SF6开关如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）四、面板布置序号面板标志功能说明①A1,B1,C1,A2,B2,C2A3,B3,C3,A4,B4,C412路断口时间测量通道②外触发插座外触发方式时，直接并接到分、合线圈两端，取线圈上电信号作为同步信号。

③内触发插座分合闸控制，提供合分闸控制直流电源可通过此口连接计算机。

④传感器插座行程，速度传感器的信号输入⑤储能插座提供直流储能电机电源，⑥电源开关输入电源220V±10% 50Hz±10%⑦面板打印机打印测试报告及图谱⑧功能按键块液晶对比度的增、减上、下移动光标或增、减当前光标处数值左、右菜单或移动光标[确定]选择当前菜单或确认操作[返回]返回上级或取消操作[复位]仪器复位⑨输出指示灯输出指示灯,有相应电源输出，此指示灯亮。

⑩液晶显示屏大屏幕、宽温度、高背景光液晶。

11 通讯连接口进行联机以及程序升级，数据转存等功能。

12 保护接地端与大地相接，既是保护地又是功能地。

一定接好。

五、菜单操作说明打开电源，按、键，电子调节液晶对比度，直到显示效果最佳。

按键，仪器进入菜单操作界面：屏幕上方为仪器操作主菜单，从左到右依次为【设置】、【测试】、【查看】、【文件】、【关于】五个主菜单。

5.1、主菜单【设置】：测试前，仪器的各种操作状态的设置。

5.1.1、【测试设置】①传感器类型：有直线电阻、旋转电阻以及加速度传感器和光电传感器几项。

根据所用的传感器进行相应设定即可。

若无传感器选择无。

②传感器安装：根据传感器安装位置不同，选取不同。

安装一个传感器三相联动机构，选择三相联动；安装三个传感器，选择三相同测。

③速度测试：如不需速度试验，将此项关闭，可以缩短试验时间，减轻试验强度。

④速度定义：仪器已经固化了几种常规速度定义（注：此定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。

如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。

⑤行程测试：用直线传感器合光电传感器测试时，可以将此项开启，可以测试行程。

用其他传感器或者不想测试行程时，此项设置关闭。

⑥标程设定：用旋转传感器和加速度传感器测速时，输入开关的总行程值。

用直线传感器和光电传感器测试时，输入传感器的标注行程值。

⑦触发方式：内电源内触发：用仪器内部直流电源进行分、合闸操作.外电源外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。

仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。

辅助触点触发：没有线圈上电的信号，可采用辅助触点方式触发测试。

传感器触发：手动开关，没有电控机构，无法有记时起点。

可选用传感器动作时作为记时起点进行测量。

手动开关:手动开关的测量。

只需要接上断口线，然后做合，分闸测试。

仪器处于等待状态。

再手动分合开关即可。

⑧测试时长：指内部电源输出操作电压的时间长度。

250ms :一般常规开关的单分、单合试验，选250ms时长。

2500ms :一般开关做重合闸操作时，选此测试时长。

合—分，分—合，分—合—分。

25000ms : 一般接触开关，分合刀闸前有预动作的，分合刀闸所需要时间很长的。

⑨电阻类型：金属触头：常规金属触头开关，设置为关闭。

合闸电阻：对于带合闸电阻的开关，若要测试合闸电阻，设置为合闸电阻，若不测试合闸电阻，则设置为关闭。

石墨触头：对于西门子石墨触头开关。

测试时，必须设置石墨触头。

⑩预储能时长：有需要预先储能的开关，设置此项。

一般选择无。

提示：所有选项完成后，将光标移至屏幕最下方的确定上，再按确定键，即算完成所有设置。

5.1.2、【电源设置】根据开关需要设置合闸，分闸，重合闸的输出电压值。

设置好后按确认。

5.1.3、【状态检测】检测传感器工作是否正常，安装是否合理。

以及开关分合位状态是否正确。

确保接线正确。

删除用户自己定义的速度定义。

5.1.4、【日期时间】设置仪器的时间，一般出厂都调整好了，不需要设置。

5.1.5、【显示选项】可根据自己需要，选择是否需要显示的数据项目。

5.1.6、【辅助调试】若遇特殊开关，正常测试数据和出厂数据不符合，或者出厂数据在正常测试情况下数据有所偏差，就进此项进行微调。

一般不建议。

提示：所有设置完成后，仪器即自动保存设置项，下次试验如不更改，则仪器仍按照此设置进行试验。

5.2、主菜单【测试】：仪器完成设置后，进行试验。

5.2.1、【自动测试】【合闸测试】【分闸测试】开关的单合、单分试验。

自动测试，是以A1断口为判断标准，若A1分，自动做合闸测试，若A1为合，则做分闸测试。

5.2.2、【低电压】合闸、分闸的自动低电压动作试验，进入界面后，根据仪器的屏幕操作提示进行操作即可。
