【CN209623979U】一种地下管道泄漏检测系统【专利】

实用新型内容 [0003] 本实用新型为了解决现有技术的问题，提供了一种能够提升连接部密封性，降低 渗漏风险 ，及时提供渗漏报警的输油管道报警系统。 [0004] 具体技术方案如下：一种输油管道报警系统，输油管道包括第一管道和第二管道， 第一管道和第二管道连接形成连接部，连接部设有保护装置，保护装置包括第一套管，第二 套管和容纳腔，第一套管和第二套管位于容纳腔两侧，第一管道和第二管道分别位于第一 套管 和第二套管中 ，所述连接部位于容纳腔中 ，容纳腔内壁设有安装槽 ，安装槽中设有插 板，插板上设有传感器，传感器位于连接部两侧，所述传感器与报警装置连接。 [0005] 以下为本实用新型的附属技术方案。 [0006] 作为优选方案，所述保护装置包括上壳体和下壳体，第一套管、第二套管和容纳腔 由上壳体和下壳体拼接形成。 [0007] 作为优选方案，所述上壳体具有第一边缘部，下壳体具有第二边缘部，第一边缘部 具有凸部，第二边缘部具有凹槽，凸部与凹槽配接。 [0008] 作为优选方案，所述安装槽有多个，多个安装槽间隔设置。 [0009] 作为优选方案，所述第一边缘部和第二边缘部设有安装孔。 [0010] 作为优选方案，所述报警装置包括单片机，蜂鸣器和警示灯，所述蜂鸣器和警示灯 分别与单片机连接，传感器与单片机连接。 [0011] 作为优选方案，所述输油管道具有无线模块，报警装置包括信号接收模块，传感器 与无线模块电性连接，无线模块与信号接收模块通信，信号接收模块与单片机连接。 [0012] 本实用新型的技术效果：本实用新型的一种输油管道报警系统能够增强管道连接 部的 密封性 ，降 低管道连接部的渗漏风险 ；此外 ，能够在连接部渗漏时及时感知并报警 ，提 示相关人员进行检查维修。
4 .根据权利要求3所述的输油管道报警系统，其特征在于，所述安装槽有多个，多个安 装槽间隔设置。

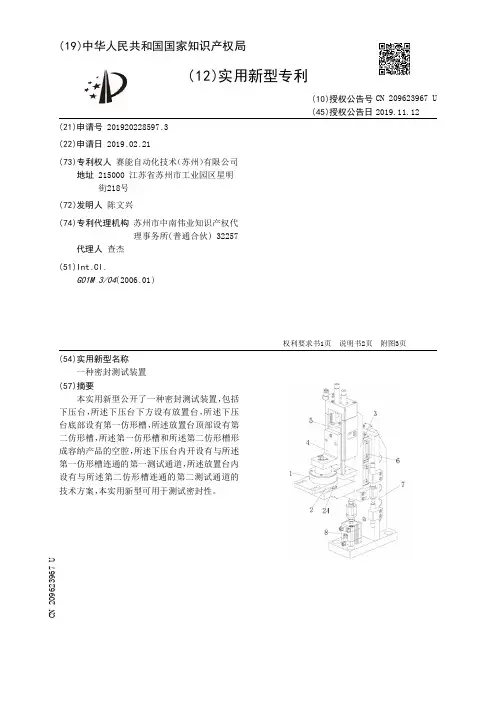

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920228597.3(22)申请日 2019.02.21(73)专利权人 赛能自动化技术（苏州）有限公司地址 215000 江苏省苏州市工业园区星明街218号(72)发明人 陈文兴　(74)专利代理机构 苏州市中南伟业知识产权代理事务所(普通合伙) 32257代理人 查杰(51)Int.Cl.G01M 3/04(2006.01)(54)实用新型名称一种密封测试装置(57)摘要本实用新型公开了一种密封测试装置，包括下压台，所述下压台下方设有放置台，所述下压台底部设有第一仿形槽，所述放置台顶部设有第二仿形槽，所述第一仿形槽和所述第二仿形槽形成容纳产品的空腔，所述下压台内开设有与所述第一仿形槽连通的第一测试通道，所述放置台内设有与所述第二仿形槽连通的第二测试通道的技术方案，本实用新型可用于测试密封性。

权利要求书1页 说明书2页 附图3页CN 209623967 U 2019.11.12C N 209623967U权　利　要　求　书1/1页CN 209623967 U1.一种密封测试装置，其特征在于，包括下压台，所述下压台下方设有放置台，所述下压台底部设有第一仿形槽，所述放置台顶部设有第二仿形槽，所述第一仿形槽和所述第二仿形槽形成容纳产品的空腔，所述下压台内开设有与所述第一仿形槽连通的第一测试通道，所述放置台内设有与所述第二仿形槽连通的第二测试通道。

2.如权利要求1所述的一种密封测试装置，其特征在于，所述第二仿形槽的内壁面上设有朝径向延伸的环形凸圈，所述环形凸圈上设有密封圈，所述密封圈同时与所述产品接触。

3.如权利要求2所述的一种密封测试装置，其特征在于，所述第一仿形槽的侧边设有向下延伸的环型压块。

4.如权利要求1所述的一种密封测试装置，其特征在于，所述下压台顶部设有与所述第一测试通道连接的第一气嘴，所述放置台一侧设有与所述第二测试通道连接的第二气嘴。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910192757.8(22)申请日 2019.03.14(71)申请人 三川智慧科技股份有限公司地址 335200 江西省鹰潭市余江县龙岗新区三川水工产业园(72)发明人 钟华　宋财华　祝向辉　周斌　(74)专利代理机构 北京路浩知识产权代理有限公司 11002代理人 王庆龙　周永君(51)Int.Cl.F17D 5/02(2006.01)G06K 9/00(2006.01)(54)发明名称管道泄露检测方法及装置(57)摘要本发明实施例提供一种管道泄露检测方法及装置，该方法包括：基于短时傅里叶变换对管道混合信号进行时频分析，获取所述混合信号对应的时频谱；将所述时频谱转换成二维的时频图像；将所述时频图像输入至预设的卷积神经网络模型，根据所述卷积神经网络模型的输出结果，获取与所述混合信号对应的泄露类型。

通过短时傅里叶变换对管道混合信号进行时频分析，获取混合信号对应的时频谱，而无需从混合信号中提取泄露信号，从而不易受到混合噪声的干扰。

另外，将该时频谱转换成二维时频图像，输入至预设的卷积神经网络，预设的神经网络模型根据带有泄露类型的混合信号样本训练后得到，能够输出泄露类型的识别结果，从而检测过程快速而准确。

权利要求书2页 说明书10页 附图1页CN 109931506 A 2019.06.25C N 109931506A权　利　要　求　书1/2页CN 109931506 A1.一种管道泄露检测方法，其特征在于，包括：基于短时傅里叶变换对管道混合信号进行时频分析，获取所述混合信号对应的时频谱；将所述时频谱转换成二维的时频图像；将所述时频图像输入至预设的卷积神经网络模型，根据所述卷积神经网络模型的输出结果，获取与所述混合信号对应的泄露类型；其中，所述混合信号中包括泄露信号，所述卷积神经网络模型根据带有泄露类型标签的混合信号样本训练后得到，所述泄露类型包括无泄露、小口泄漏、中口泄漏和大口泄漏。

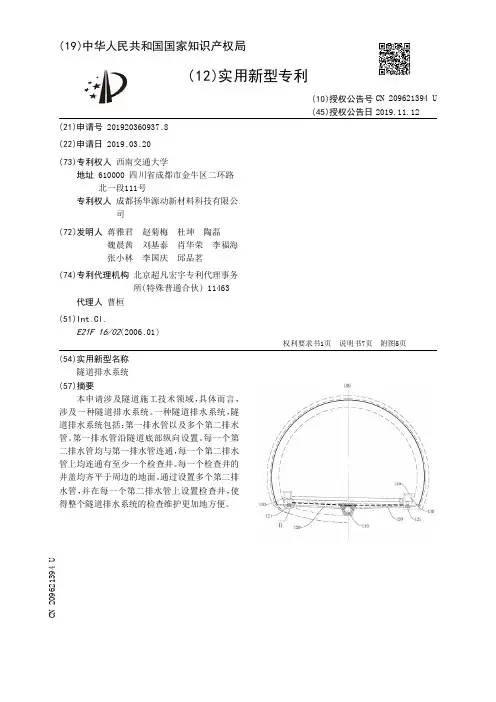

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920360937.8(22)申请日 2019.03.20(73)专利权人 西南交通大学地址 610000 四川省成都市金牛区二环路北一段111号专利权人 成都扬华源动新材料科技有限公司(72)发明人 蒋雅君　赵菊梅　杜坤　陶磊　魏晨茜　刘基泰　肖华荣　李福海　张小林　李国庆　邱品茗　(74)专利代理机构 北京超凡宏宇专利代理事务所(特殊普通合伙) 11463代理人 曹桓(51)Int.Cl.E21F 16/02(2006.01)(54)实用新型名称隧道排水系统(57)摘要本申请涉及隧道施工技术领域，具体而言，涉及一种隧道排水系统。

一种隧道排水系统，隧道排水系统包括：第一排水管以及多个第二排水管。

第一排水管沿隧道底部纵向设置。

每一个第二排水管均与第一排水管连通，每一个第二排水管上均连通有至少一个检查井。

每一个检查井的井盖均齐平于周边的地面。

通过设置多个第二排水管，并在每一个第二排水管上设置检查井，使得整个隧道排水系统的检查维护更加地方便。

权利要求书1页 说明书7页 附图5页CN 209621394 U 2019.11.12C N 209621394U权　利　要　求　书1/1页CN 209621394 U1.一种隧道排水系统，其特征在于，所述隧道排水系统包括：第一排水管，所述第一排水管沿隧道底部纵向设置；以及多个间隔设置的第二排水管，每一个所述第二排水管均沿隧道底部横向设置；每一个所述第二排水管均与所述第一排水管连通，每一个所述第二排水管上均连通有至少一个检查井。

2.根据权利要求1所述的隧道排水系统，其特征在于，每一个所述检查井的井座的一端开口均连通于每一个所述第二排水管的入水段；每一个所述检查井的井座的另一端开口均连通于每一个所述第二排水管的出水段；每一个所述第二排水管的出水段均连通于所述第一排水管。

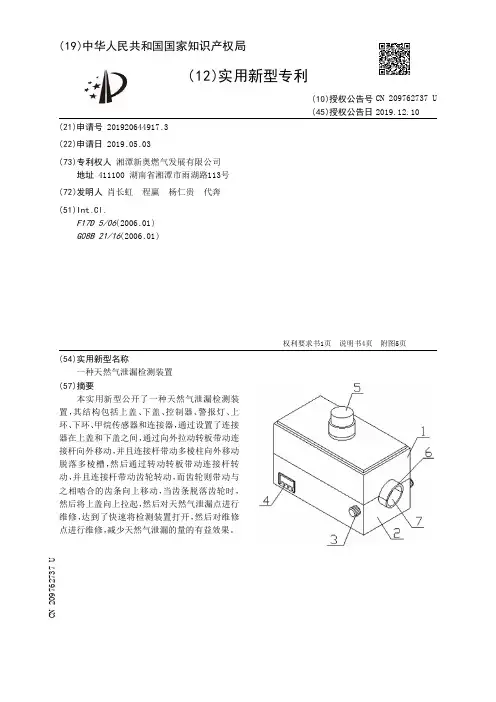

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920644917.3(22)申请日 2019.05.03(73)专利权人 湘潭新奥燃气发展有限公司地址 411100 湖南省湘潭市雨湖路113号(72)发明人 肖长虹　程赢　杨仁贵　代奔　(51)Int.Cl.F17D 5/06(2006.01)G08B 21/16(2006.01)(54)实用新型名称一种天然气泄漏检测装置(57)摘要本实用新型公开了一种天然气泄漏检测装置，其结构包括上盖、下盖、控制器、警报灯、上环、下环、甲烷传感器和连接器，通过设置了连接器在上盖和下盖之间，通过向外拉动转板带动连接杆向外移动，并且连接杆带动多棱柱向外移动脱落多棱槽，然后通过转动转板带动连接杆转动，并且连接杆带动齿轮转动，而齿轮则带动与之相啮合的齿条向上移动，当齿条脱落齿轮时，然后将上盖向上拉起，然后对天然气泄漏点进行维修，达到了快速将检测装置打开，然后对维修点进行维修，减少天然气泄漏的量的有益效果。

权利要求书1页 说明书4页 附图5页CN 209762737 U 2019.12.10C N 209762737U权　利　要　求　书1/1页CN 209762737 U1.一种天然气泄漏检测装置，包括上盖（1）、下盖（2）、控制器（4）、警报灯（5）、上环（6）、下环（7）和甲烷传感器（8），所述上盖（1）底端面中部呈镂空状且上盖（1）底端面边沿通过连接器（3）与下盖（2）顶端面边沿处固定连接，所述下盖（2）顶端面中部呈镂空状且下盖（2）左端们后侧安装有控制器（4），所述警报灯（5）固定安装于上盖（1）顶端面中部且警报灯（5）通过微处理器上的第一端口与控制器（4）进行电连接，所述上环（6）嵌于上盖（1）底端面前后侧中部，所述下环（7）嵌于下盖（2）顶端面前后侧中部，并且下环（7）和上环（6）围合形成前后端面中部相贯通的环状，所述甲烷传感器（8）安装于上盖（1）内侧顶端面中部且甲烷传感器（8）通过微处理器上的第二端口与控制器（4）进行电连接；其特征在于：还包括连接器（3），所述连接器（3）由凸块（31）、齿条（32）、凹槽（33）、转板（34）、连接杆（35）、衔接槽（36）、齿轮（37）和复位结构（38）组成，所述凸块（31）分布于上盖（1）底端面左右两侧中部且凸块（31）与上盖（1）底端面为一体化结构，所述齿条（32）固定连接于凸块（31）前端面，所述凹槽（33）开设于下盖（2）顶端面左右两侧中部，并且凹槽（33）内侧端面贴合于凸块（31）外侧端面，所述转板（34）外侧靠近下盖（2）一端中部固定连接于连接杆（35）一端，并且连接杆（35）另一端垂直贯穿于下盖（2）外侧端面和衔接槽（36）内侧端面，所述衔接槽（36）开设于凹槽（33）内侧前端面，所述齿轮（37）通过左右端面中部开设的通孔内侧固定连接于连接杆（35）外表面，并且齿轮（37）后端面穿过衔接槽（36）内侧后端后与齿条（32）前端面相互啮合，所述复位结构（38）设置于下盖（2）内部。
