1毕业设计（论文）题目：通信局（楼）交直流供电系统设计学生：郭椿贵指导老师：吴忠耿系别：电子信息与通信工程系专业：通信工程班级：0802学号：0830020226

2012年6月福建工程学院本科毕业设计(论文)作者承诺保证书本人郑重承诺：本篇毕业设计(论文)的内容真实、可靠。如果存在弄虚作假、抄袭的情况，本人愿承担全部责任。

学生签名：年月日

福建工程学院本科毕业设计(论文)指导教师承诺保证书本人郑重承诺：我已按有关规定对本篇毕业设计(论文)的选题与内容进行了指导和审核，该同学的毕业设计（论文）中未发现弄虚作假、抄袭的现象，本人愿承担指导教师的相关责任。

指导教师签名：年月日通信综合楼交直流供电系统设计摘要本研究设计立足于当前通信及设备行业的发展，根据通信局楼的实际情况，制定出通信电源相应的标准化设计。以新建综合通信大楼的新建供电系统为平台，配置备用柴油发电机组、高压直流供电系统。利用高压直流对通信设备供电，改变了传统的供电方式，代替UPS供电，具有技术成熟、节能，克服UPS供电存在单点故障的缺点，供电系统能为大楼通信设备提供安全可靠、稳定性高的供电系统。通过现状分析，电源标准化研究思路，电源标准化方案，工程标准化设计，标准化研究在实际设计中的应用几方面对面向通信局楼电源标准化研究进行分析研究及设计。利用工程标准化研究将研究具体化，使其适用于当前通信行业快速发展的现状。并通过具体的通信局楼的设计进行工程标准设计，将电源标准化研究应用于实际设计。

关键字通信综合楼，交直流供配电系统，工程设计CommunicationIntegratedFloorACandDCPowerSupplySystem

AbstractThedesignbasedonthecurrentdevelopmentofcommunicationsandequipmentneedsoftheindustry,accordingtotheactualsituationofcomprehensivebuildingcommunication,designcommunicationintegratedfloorACandDCpowersupplysystem.AC-DCcomplexbuildinginthecommunicationspowersupply,thepowerequipmentandpowersupplysystemisindispensabletothetwoparts,ofwhichthemainequipment,systemscomposedofavarietyofauxiliarypowersupply.AC-DCcomplexbuildingcommunicationspowersupplysysteminvolvestheexchangeofloadestimation,configurationbackupgenerators,UPSuninterruptiblepowersupplyconfiguration,theconfigurationofACandDCpowerdistributionsysteminallaspectsofcommunicationssuchaspower,paper,asystematicexpositionofthevariouspartsdesign.Throughtherationalallocationofpowerequipmentanddistributionprogramfortherationalchoice,toensurethesecurityofcommunicationnetworks,toavoidpowerfailuresleadtocommunicationbarrierstocommunicationevenparalysis.

KeywordsCommunicationComplexBuilding,AC-DCpowersupplyanddistributionsystems，engineeringdesign目录摘要............................................................................................................IABSTRACT.....................................................................................................................II

1概述.............................................................................................................................11.1选题背景.............................................................................................................11.2工程设计的目标.................................................................................................11.3编制依据.............................................................................................................1

2设计范围、分工及局楼现状分析.............................................................................22.1设计范围.............................................................................................................22.2设计分工.............................................................................................................22.3局楼现有状况.....................................................................................................22.4大楼电力负荷分析.............................................................................................22.4.1综合楼负荷功耗估算....................................................................................22.4.2负荷估算小结.................................................................................................4

3．通信综合楼交直流供电系统设计方案..................................................................53.1变压器选择方案................................................................................................53.3市电分类及供电.................................................................................................73.4供电系统.............................................................................................................83.4.1交流供电系统................................................................................................83.4.2直流供电系统.................................................................................................83.5本期工程供配电系统建设方案.........................................................................83.5.1交流供电系统现状........................................................................................83.6本期新增设备用电需求....................................................................................93.6.1直流负荷计算................................................................................................93.7本期工程新增电源系统容量计算及配置.........................................................93.7.1蓄电池组容量计算.........................................................................................93.7.1蓄电池组参数设置......................................................................................113.7.3直流配电设备的配置..................................................................................123.7.4交流配电设备的配置..................................................................................12

合集下载

通信局房动力规划要求

通信局房动力规划要求

9
系 统 配 臵 原 则
楼层电力室及交流配电系统
楼层开关电源交流输入屏 楼层UPS交流输入屏 楼层专用空调交流输入屏 通信枢纽楼电力机房应采用分散供电模式，即分层设臵电力机房，位臵应选择各层机 房的两端，并且尽可能位于低配系统垂直上方 楼层电力机房内分别设臵开关电源、UPS、专用空调交流输入屏，可采用ATS切换
背景

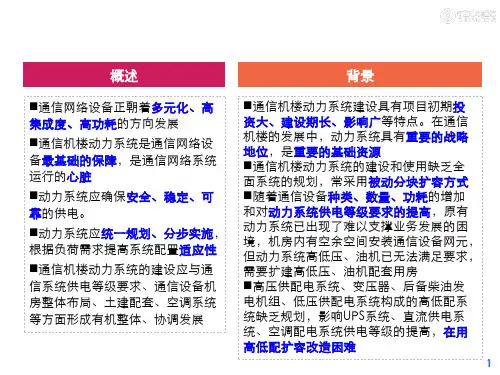

通信机楼动力系统建设具有项目初期投 资大、建设期长、影响广等特点。在通信 机楼的发展中，动力系统具有重要的战略 地位，是重要的基础资源 通信机楼动力系统的建设和使用缺乏全 面系统的规划，常采用被动分块扩容方式 随着通信设备种类、数量、功耗的增加 和对动力系统供电等级要求的提高，原有 动力系统已出现了难以支撑业务发展的困 境，机房内有空余空间安装通信设备网元， 但动力系统高低压、油机已无法满足要求， 需要扩建高低压、油机配套用房 高压供配电系统、变压器、后备柴油发 电机组、低压供配电系统构成的高低配系 统缺乏规划，影响UPS系统、直流供电系 统、空调配电系统供电等级的提高，在用 高低配扩容改造困难
