轴向柱塞泵的工作原理

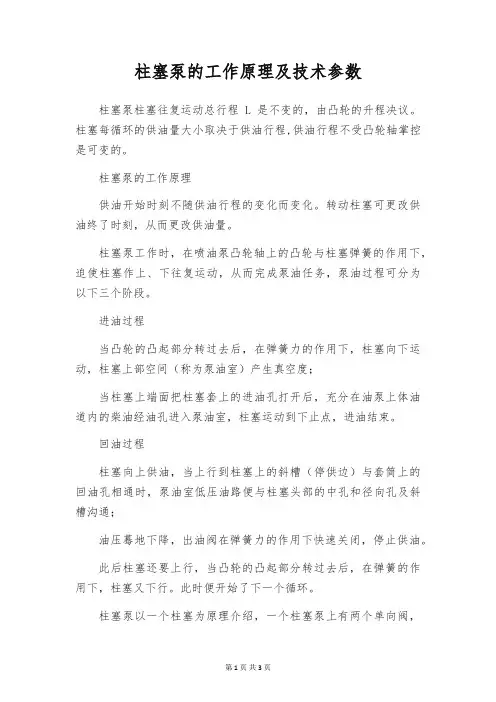

柱塞泵的工作原理及技术参数柱塞泵柱塞往复运动总行程L是不变的，由凸轮的升程决议。

柱塞每循环的供油量大小取决于供油行程,供油行程不受凸轮轴掌控是可变的。

柱塞泵的工作原理供油开始时刻不随供油行程的变化而变化。

转动柱塞可更改供油终了时刻，从而更改供油量。

柱塞泵工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下三个阶段。

进油过程当凸轮的凸起部分转过去后，在弹簧力的作用下，柱塞向下运动，柱塞上部空间（称为泵油室）产生真空度；当柱塞上端面把柱塞套上的进油孔打开后，充分在油泵上体油道内的柴油经油孔进入泵油室，柱塞运动到下止点，进油结束。

回油过程柱塞向上供油，当上行到柱塞上的斜槽（停供边）与套筒上的回油孔相通时，泵油室低压油路便与柱塞头部的中孔和径向孔及斜槽沟通；油压蓦地下降，出油阀在弹簧力的作用下快速关闭，停止供油。

此后柱塞还要上行，当凸轮的凸起部分转过去后，在弹簧的作用下，柱塞又下行。

此时便开始了下一个循环。

柱塞泵以一个柱塞为原理介绍，一个柱塞泵上有两个单向阀，并且方向相反，柱塞向一个方向运动时缸内显现负压；这时一个单向阀打开液体被吸入缸内，柱塞向另一个方向运动时，将液体压缩后另一个单向阀被打开，被吸入缸内的液体被排出。

这种工作方式连续运动后就形成了连续供油。

机械使用柱塞泵缸体镶装铜套的，可以接受更换铜套的方法安装。

首先把一组柱塞杆外径修整到统一尺寸，再用1000#以上的砂纸抛光外径。

变量轴向柱塞泵的技术参数变量轴向柱塞泵的轴承腔为高压润滑确保其长期的使用寿命。

此变量泵和PSV型比例多路阀及LHT、LHDV型平衡阀同时使用，可实现系统完美的性能。

该泵更改输入转向特别简单，可在现场直接进行。

适应正在使用的不同工况。

工作管路油口：油口和固定螺纹设计用于最大规定压力。

机器或系统制造商必需确保连接元件和管路的安全系数充分规定的工作条件（压力、流量、液压油、温度）。

柱塞泵工作原理
柱塞泵是一种常见的液压传动元件，它通过柱塞在轴向往复运动来改变泵腔的
容积，从而实现液体的吸入和排出。

柱塞泵通常由柱塞、柱塞杆、泵体、进出口阀、液压马达等部件组成。

下面我们来详细了解一下柱塞泵的工作原理。

首先，柱塞泵的工作原理是基于液体的流体力学原理。

当柱塞泵启动时，液体
从进口阀进入泵腔，随着柱塞的往复运动，泵腔的容积逐渐增大，液体被吸入泵腔；当柱塞运动到最大行程时，泵腔的容积达到最大值，此时进口阀关闭，出口阀打开，液体被排出泵腔，完成一次工作循环。

其次，柱塞泵的工作原理还涉及到液压传动的基本原理。

液体在泵腔内的流动
是由柱塞的往复运动产生的，液体在进口阀和出口阀的控制下，完成吸入和排出的过程。

柱塞泵的工作原理是利用液体的不可压缩性和流体的流动来传递能量，实现液压系统的动力传递和工作机构的运动控制。

此外，柱塞泵的工作原理还与泵的结构和工作特点密切相关。

柱塞泵的柱塞和
柱塞杆是直接受到液压力的作用，通过柱塞的往复运动来改变泵腔的容积，实现液体的吸入和排出。

柱塞泵的进出口阀通过控制液体的流动方向和流量，实现液体的吸入和排出，从而实现液压系统的工作。

总的来说，柱塞泵的工作原理是利用柱塞的往复运动来改变泵腔的容积，实现
液体的吸入和排出，从而实现液压系统的动力传递和工作机构的运动控制。

柱塞泵在工程机械、农业机械、船舶等领域有着广泛的应用，深入了解其工作原理对于提高液压系统的工作效率和可靠性具有重要意义。

希望本文能够帮助大家更加深入地了解柱塞泵的工作原理，为实际应用提供参考和指导。

斜盘式轴向柱塞泵工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!斜盘式轴向柱塞泵工作原理介绍斜盘式轴向柱塞泵是一种常见的液压传动元件，其工作原理基于柱塞在轴向上的往复运动，通过改变容积实现液体的吸入和排出。

柱塞泵原理讲解柱塞泵是一种常见的液压泵，被广泛应用于各种工业领域。

本文将介绍柱塞泵的原理、结构和应用，帮助读者更好地了解这种泵的工作原理和特点。

下面是本店铺为大家精心编写的3篇《柱塞泵原理讲解》，供大家借鉴与参考，希望对大家有所帮助。

《柱塞泵原理讲解》篇1一、柱塞泵的原理柱塞泵是一种往复式泵，主要由泵体、柱塞、泵轴、进出油阀和密封装置等组成。

其工作原理是：柱塞在泵体内往复运动，通过改变柱塞与泵体之间的间隙，使工作容积周期性地变化，从而将液体吸入和排出泵体。

具体来说，当柱塞向泵体移动时，柱塞底部的吸油空间逐渐增大，压力降低，油液被吸入泵内。

当柱塞到达底部时，进出油阀打开，油液进入柱塞上方的空间。

随着柱塞向上移动，空间体积逐渐减小，压力逐渐升高，将油液推出泵外。

通过柱塞的不断往复运动，实现了油液的连续输送。

二、柱塞泵的结构柱塞泵的主要结构包括泵体、柱塞、泵轴、进出油阀和密封装置等。

其中，泵体是柱塞泵的核心部件，其内部空间与柱塞的往复运动密切相关。

柱塞是泵体内的活塞，其形状和尺寸与泵体相匹配，通过柱塞表面的密封装置与泵体密封。

泵轴是柱塞泵的支撑部件，负责带动柱塞的往复运动。

进出油阀是控制油液进出的关键部件，通过调节阀的开度，可以控制泵的流量和压力。

密封装置是柱塞泵的关键部件之一，其作用是防止油液从泵体内泄漏，保证泵的正常工作。

三、柱塞泵的应用柱塞泵具有流量均匀、压力稳定、结构简单、维护方便等特点，被广泛应用于各种工业领域。

其中，柱塞泵在液压系统中的应用最为广泛，如工程机械、机床、汽车、航空航天等领域。

《柱塞泵原理讲解》篇2柱塞泵是一种常用的液压泵，主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

动力端包括曲轴、连杆、十字头和浮动套等部件，液力端包括泵头、密封函、柱塞、进液阀和排液阀等部件。

柱塞泵的工作原理是通过曲轴的旋转运动将柱塞在泵体内进行往复运动，从而产生压力，将液体从吸入口压入排出口。

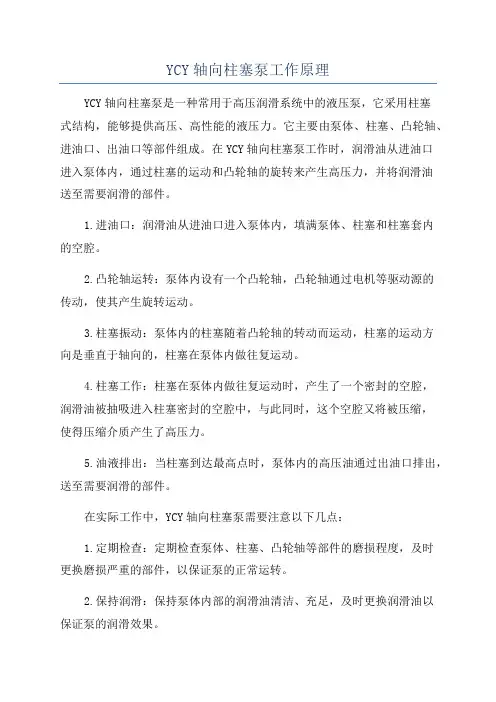

YCY轴向柱塞泵工作原理YCY轴向柱塞泵是一种常用于高压润滑系统中的液压泵，它采用柱塞式结构，能够提供高压、高性能的液压力。

它主要由泵体、柱塞、凸轮轴、进油口、出油口等部件组成。

在YCY轴向柱塞泵工作时，润滑油从进油口进入泵体内，通过柱塞的运动和凸轮轴的旋转来产生高压力，并将润滑油送至需要润滑的部件。

1.进油口：润滑油从进油口进入泵体内，填满泵体、柱塞和柱塞套内的空腔。

2.凸轮轴运转：泵体内设有一个凸轮轴，凸轮轴通过电机等驱动源的传动，使其产生旋转运动。

3.柱塞振动：泵体内的柱塞随着凸轮轴的转动而运动，柱塞的运动方向是垂直于轴向的，柱塞在泵体内做往复运动。

4.柱塞工作：柱塞在泵体内做往复运动时，产生了一个密封的空腔，润滑油被抽吸进入柱塞密封的空腔中，与此同时，这个空腔又将被压缩，使得压缩介质产生了高压力。

5.油液排出：当柱塞到达最高点时，泵体内的高压油通过出油口排出，送至需要润滑的部件。

在实际工作中，YCY轴向柱塞泵需要注意以下几点：1.定期检查：定期检查泵体、柱塞、凸轮轴等部件的磨损程度，及时更换磨损严重的部件，以保证泵的正常运转。

2.保持润滑：保持泵体内部的润滑油清洁、充足，及时更换润滑油以保证泵的润滑效果。

3.防止空转：防止泵在没有润滑油的情况下空转，以免造成泵体内部的损坏。

4.正确使用：使用YCY轴向柱塞泵时，应按照正常的工作要求和使用规范，避免过载或长时间连续工作，以免泵出现故障。

总的来说，YCY轴向柱塞泵是一种高压力、高性能的液压泵，其工作原理简单明了，具有结构紧凑、稳定性好等优点。

在实际工作中，只要合理使用和定期保养，可以保证其长时间稳定运行，为液压系统提供可靠的动力支持。

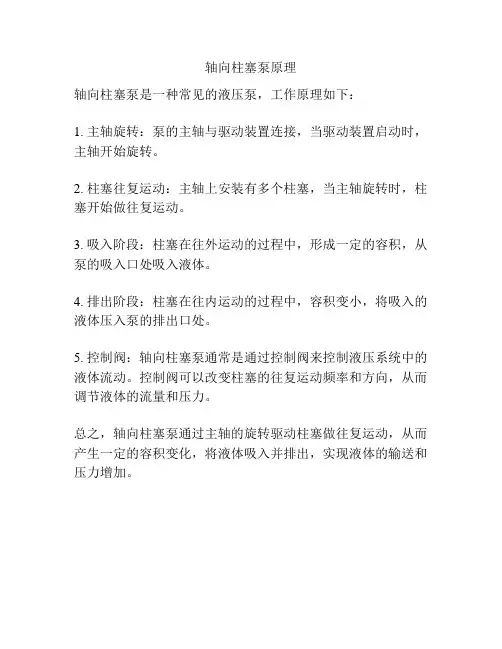

轴向柱塞泵原理
轴向柱塞泵是一种常见的液压泵，工作原理如下：
1. 主轴旋转：泵的主轴与驱动装置连接，当驱动装置启动时，主轴开始旋转。

2. 柱塞往复运动：主轴上安装有多个柱塞，当主轴旋转时，柱塞开始做往复运动。

3. 吸入阶段：柱塞在往外运动的过程中，形成一定的容积，从泵的吸入口处吸入液体。

4. 排出阶段：柱塞在往内运动的过程中，容积变小，将吸入的液体压入泵的排出口处。

5. 控制阀：轴向柱塞泵通常是通过控制阀来控制液压系统中的液体流动。

控制阀可以改变柱塞的往复运动频率和方向，从而调节液体的流量和压力。

总之，轴向柱塞泵通过主轴的旋转驱动柱塞做往复运动，从而产生一定的容积变化，将液体吸入并排出，实现液体的输送和压力增加。

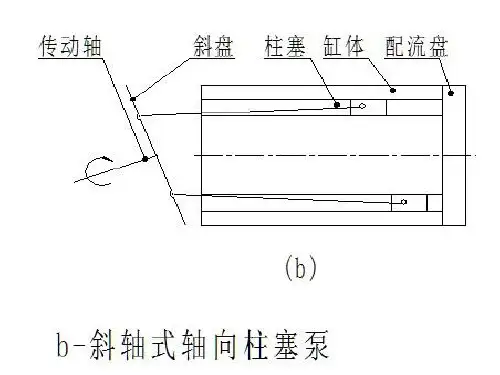

第十章 轴向柱塞泵柱塞泵用柱塞和油缸体作为主要工作构件。

当柱塞在缸体的柱塞孔中作往复运动时，由柱塞与缸孔组成密闭工作容腔发生容积变化，完成吸、排油过程。

根据柱塞在缸体中的不同排列形式，柱塞泵分为径向式和轴向式两大类。

径向柱塞泵由于结构复杂、体积较大，在许多场合已逐渐被轴向柱塞泵替代。

在本章的最后一节，仅对具有一定特点的阀配流径向柱塞泵作简要的叙述。

轴向柱塞泵的柱塞中心线平行（或基本平行）于油缸体的轴线。

此类泵的密封性好，具有工作压力高（额定工作压力一般可达32~40Mpa ），在高压下仍能保持相当高的容积效率（一般在95%左右）及总效率（一般在90%以上），容易实现变量以及单位功率的重量轻等优点。

它的缺点是结构较为复杂，有些零件对材质及加工工艺的要求较高，因而各类容积式泵中，柱塞泵的价格最高。

柱塞泵对油液的污染比较敏感，对使用、维修的要求也较为严格。

泵的最高允许转速受汽蚀、对磨零件以及轴承的寿命等因素限止，一般不超过4000r/min ，小排量规格可达8000~10000r/min 。

轴向柱塞泵作为中高压及高压油源，广泛地用于各个工业部门。

§ 10-1 轴向柱塞泵的工作原理及分类一、基本工作原理如图10-1所示，柱塞4安放在缸体5中均布的若干柱塞孔中（图中只画了两个柱塞）。

在柱塞底部弹簧的作用下，柱塞头部始终紧贴斜盘3。

当传动轴1带动缸体按图示方向转动时，位于A A -剖面右半部的柱塞向外伸，柱塞和缸孔组成的工作容腔增大，通过配流盘6的吸油槽吸油。

位于A A -剖面左半部的柱塞朝里缩，进行排油。

由于起密封作用的柱塞和缸孔为圆柱形滑动配合，可以达到很高的加工精度，并且油缸体和配流盘之间的端面密封采用液压自动压紧，所以泵的泄漏可以得到严格控制，因此这种泵可以适应在高压下工作，容积效率较高。

传动轴每转一周，柱塞在缸孔中往复运动一次，完成吸油和排油。

其行程为 γtan 2R S = 因此，泵的理论排量为γπtan 212ZR d q = (10-1) 式中 d ——柱塞直径；R ——柱塞孔在缸体中分布圆半径； Z ——柱塞数；γ——斜盘的倾斜角。
