汽车稳定性分析及对策研究

汽车稳定性分析及对策研究

汽车稳定性分析及对策研究随着汽车工业的不断发展，车辆的设计、制造和性能都得到了极大的提升，然而在实际驾驶过程中，车辆稳定性依然是一个十分重要的问题。

汽车稳定性不仅关乎车辆安全性，也直接影响了驾驶者的驾驶体验。

对汽车的稳定性分析和对策研究具有重要意义。

一、汽车稳定性分析1.1 车辆稳定性的定义车辆稳定性是指车辆在行驶中保持直线行驶或在转弯、避障等特殊场景下保持稳定的能力。

一个稳定的车辆能够更好地保持横向、纵向和转向的稳定性，提高了车辆的操控性和安全性。

1.2 影响车辆稳定性的因素车辆稳定性受到诸多因素的影响，包括悬挂系统、操控系统、车辆质量、车辆速度等。

其中最主要的因素包括横向稳定性和纵向稳定性。

横向稳定性是指车辆在转弯、避障等横向运动时的稳定性，主要受悬挂系统、车辆重心、轮胎性能等因素影响。

而纵向稳定性是指车辆在加速、制动等纵向运动时的稳定性，主要受制动系统、悬挂系统、车辆重心等因素影响。

1.3 车辆稳定性测试为了评估车辆的稳定性，工程师们设计了一系列的测试项目来检验车辆在各种运动情况下的性能。

比如在横向稳定性测试中，会进行转向稳定性测试、侧倾角测试、悬挂系统性能测试等；在纵向稳定性测试中，会进行加速稳定性测试、制动稳定性测试等。

只有通过这些测试项目，才能够全面评估车辆的稳定性能力。

二、汽车稳定性对策研究2.1 悬挂系统优化悬挂系统是影响车辆稳定性最重要的部件之一，因此优化悬挂系统对于提升车辆稳定性至关重要。

通过采用新材料、新工艺、新设计，可以提高悬挂系统的刚性和稳定性，从而减小车身的横摇、纵摇等现象，提高车辆的稳定性。

2.2 轮胎性能提升轮胎是车辆与地面接触的唯一部件，其性能直接影响车辆的操控性和安全性。

因此改善轮胎的性能，是提升车辆稳定性的有效途径。

可以通过采用新材料、新结构、新制造工艺等手段来提升轮胎的抓地力、耐磨性等性能，从而提高车辆在横向和纵向运动中的稳定性。

2.3 电子稳定控制系统随着电子技术的不断进步，车辆的稳定性控制系统也得到了极大的提升。

第一章汽车使用性能3(操纵稳定性)

第一章汽车使用性能3(操纵稳定性)


z 来评价稳态响应。 向灵敏度。
z 称为稳态横摆角速度增益，也称转
汽车稳态转向特性
稳定性因数
z
的计算如下：
式中
z V /L 1 KV 2
K m b a ( ) L2 1 2
K — 称为稳定性因数（s2/m2）。 稳定性因数K是表征汽车稳态转向特性的一个重要参数，它把汽车结构 参数m、L、a、b、κ 1、κ 2与稳态转向特性定量地联系起来，以便从设计 上保证汽车具有适当的转向特性。现代轿车在侧向加速度为0.3g时的平 均K值约为0.002 s2/m2。
侧向稳定性是指汽车抵抗侧翻和侧滑的能力。
侧向稳定性条件
若汽车转弯行驶满足一定条件，则不会产生侧向翻车和
滑移。
不侧滑的最高车速
设汽车在弯道行驶时，不发生侧向滑移的最高车速为V
max
汽车行驶稳定性
画受力图分析（汽车在横向坡度角为β的路面等速向左转向行驶）
由图列方程并整理得不侧滑
的最高车速为：
汽车不纵翻的最大道路坡度角 当道路的纵向坡度角较大时，汽车重力沿纵向坡道的分力 可能导致汽车的纵翻。研究分析表明，汽车等速行驶时， 上坡比下坡更容易纵翻；上坡行驶时，后轮驱动的汽车更
容易纵翻。因此，下面以4×2后轮驱动汽车等速上坡为例
说明汽车不产生纵翻的条件。
汽车行驶稳定性
汽车上坡时的受力分析 后轮驱动、匀速上坡、令Fw=0，Tf=0
汽车稳态转向特性 用转向半径比值表征
R/R0 不足
1 过多
中性
R/R0=1 ，中性转向。 R/R0＞1，不足转向，V↑，R/R0↑。 R/R0＜1，过多转向，V↑，R/R0↓。
V
汽车稳态转向特性
汽车操纵稳定性的影响因素分析

汽车操纵稳定性的影响因素分析

汽车操纵稳定性的影响因素分析首先，车身结构是影响汽车操纵稳定性的重要因素之一、车身结构的稳定性直接影响汽车在行驶过程中的稳定性。

在现代汽车中，多采用刚性车身结构，通过增加车身承受力和减小车身变形来提高操纵稳定性。

此外，也可以通过设置加强材料和合理的技术来增强车身结构的稳定性。

其次，悬挂系统也是影响汽车操纵稳定性的重要因素之一、悬挂系统是汽车传递和吸收路面不平衡的重要组成部分。

合理的悬挂系统可以提供更好的动力传递和路面适应能力，从而增强汽车的操纵稳定性。

常见的悬挂系统包括独立悬挂、麦弗逊悬挂和多连杆悬挂等。

每种悬挂系统都有其特点和适用范围，根据车辆的具体需求选择合适的悬挂系统可以提高操纵稳定性。

此外，轮胎也是影响汽车操纵稳定性的重要因素之一、轮胎是汽车与地面直接接触的部分，其对操纵稳定性的影响非常明显。

轮胎的胎压、胎面宽度、花纹设计等都会对汽车的操纵稳定性产生影响。

保持合适的轮胎胎压和选择适合路面状况的轮胎类型可以提高汽车的操纵稳定性。

此外，制动系统和转向系统也会对汽车的操纵稳定性产生影响。

制动系统的性能直接影响汽车在制动过程中的稳定性，制动系统工作正常、制动力分配合理可以提高汽车的操纵稳定性。

转向系统的灵活性和准确性对汽车的操纵稳定性也有很大的影响，一个优秀的转向系统可以提供更好的转向操控性能，从而提高操纵稳定性。

最后，车辆动力系统也是汽车操纵稳定性的影响因素之一、动力系统的平衡性和输出能力直接影响汽车在行驶过程中的稳定性。

一个动力系统输出平稳、动力响应灵敏的汽车会具有更好的操纵稳定性。

综上所述，影响汽车操纵稳定性的因素有车身结构、悬挂系统、轮胎、制动系统、转向系统和车辆动力系统等。

通过合理选择车辆的配置和维护保养车辆的各个部分，可以提高汽车的操纵稳定性，保证驾驶员和乘客的安全。

铁路车辆运行稳定性考核试卷

铁路车辆运行稳定性考核试卷

A.车速越快，稳定性越好
B.车辆在直线轨道上比曲线轨道更稳定
C.轨道不平顺度越大，稳定性越差
D.车辆自重越小，稳定性越好
7.下列哪种车辆设计可以提高运行稳定性？（）
A.低车轴
B.宽轮对
C.高重心
D.刚性悬挂
8.在曲线轨道上，铁路车辆产生侧向力的主要原因是（）
A.车辆的重力
B.轨道的曲率
C.车辆的运行速度
...（此处省略其他题目的答案）
四、判断题
1. ×
2. √
3. ×
4. ×
5. √
...（此处省略其他题目的答案）
五、主观题（参考）
1.影响铁路车辆运行稳定性的主要因素包括车辆设计、轨道条件、运行速度等。提高稳定性的措施有：优化悬挂系统设计、提高轨道维护质量、合理控制运行速度等。
2.轨道的几何状态影响车辆的平稳运行，如曲率和不平顺度会导致车辆产生侧向力和垂向力，影响稳定性。通过改善轨道几何状态，可提高稳定性。
3.高速铁路车辆可能遇到的稳定性问题包括蛇行运动、侧翻等。解决措施有：采用主动悬挂系统、增加车辆自重、优化车辆空气动力学设计等。
4.主动悬挂系统优点是可根据运行状态实时调整，提高稳定性；缺点是成本高、技术复杂。被动悬挂系统优点是结构简单、成本低；缺点是适应性差，稳定性不如主动悬挂系统。
11.铁路车辆的运行稳定性与下列哪个物理量无关？（）
A.惯性矩
B.质量分布
C.车辆速度
D.轨道温度
12.下列关于车辆悬挂系统的描述，哪个是正确的？（）
A.悬挂系统越硬，车辆的运行稳定性越好
B.悬挂系统越软，车辆的运行舒适性越差
C.悬挂系统的刚度与车辆的运行稳定性无关
D.悬挂系统可以减缓轨道不平顺对车辆的影响
汽车的行驶稳定性

汽车的行驶稳定性


W W
W
hg l2
i
v2 gR
ih
对载重汽车，一般hg/l2≈1，则
I
i
v2 gR
ih
纵坡折减：
▪ 直坡道上ih≈0则I=i。即汽车沿直坡道下坡时，前轴 荷载增量与在平直路段前轴荷载的比率等于该路段的
纵坡度。在曲线上如果也以直线上相同大小的最大纵
坡imax作为控制，则有下式成立
i
v2 gR
ih
imax
汽车内侧车轮支反力N1为0。 倾覆力矩等于或大于稳定力矩。
横向倾覆平衡条件分析：
倾覆力矩：Xhg
稳定力矩：
Y
b 2
(Fih
G)
b 2
G
b 2
横向倾覆平衡条件分析：
倾覆力矩：Xhg
稳定力矩：
Y
b 2
(Fih
G)
b 2
G
b 2
稳定、平衡条件：
Xhg
G
b 2
X b G 2hg
汽车在平曲线上行驶时，不产生横向倾覆的最小
临界状态：汽车前轮法向反作用力Z1为零 。 Z1L - Gl2cosα0 + Ghgsinα0=0 Z1L = Gl2cosα0 - Ghgsinα0=0
t gα 0
l2 hg
i0
l2 hg
2．纵向滑移（驱动轮滑转）
临界状态：下滑力等于驱动轮与路面的附着力
Gsinα＝Gk
因为sinα tgα= i，则纵向滑移临界状态
平曲线半径R min：
R min
V2
127( b
2hg
ih )
V2 127R
ih
3.横向滑移条件分析
横向滑移：汽车在平曲线上行驶时，因横向力的存 在，可能使汽车沿横向力的方向产生横向滑移。
非正常状态下三大件转向架重车蛇行失稳原因与仿真

非正常状态下三大件转向架重车蛇行失稳原因与仿真

针对12两项采取相应调整措施进行试验后发现增大一系轴箱定位刚度如纵向增加到12mnm横向增加到10mnm增加旁承阻力矩对提高空车的临界速度略有帮助但对重车的抗蛇行效果并不明显重车在110kmh处蛇行运动扩大现象并没有根本消除

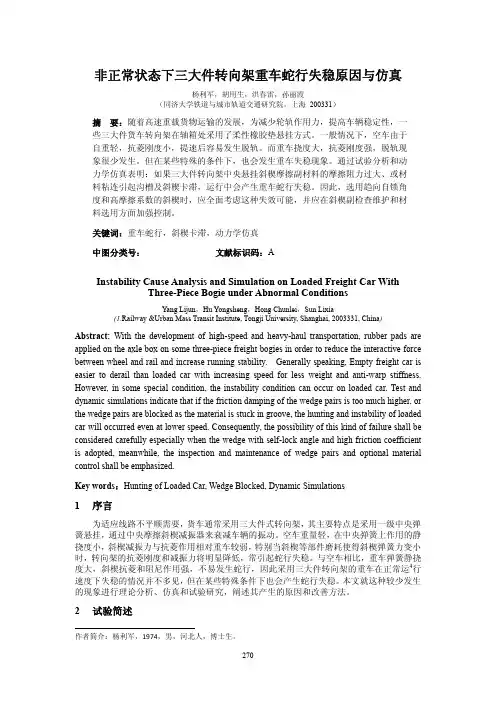

非正常状态下三大件转向架重车蛇行失稳原因与仿真
杨利军，胡用生，洪春雷，孙丽霞 （同济大学铁道与城市轨道交通研究院，上海 200331）
l (1 z z ) cos( ) ( z z ) sin( ) u (1 z z ) cos( ) ( z z ) sin( )
图 3 斜楔与立柱主摩擦面正压力与斜楔角关系
图 4 斜楔与摇枕副摩擦面正压力与斜楔角关系
同理，车辆运行时受到线路激扰，会产生一定幅度的横向振动，通过作用在斜楔主副摩 擦面上的横向摩擦力（正压力×摩擦系数）进行衰减。 由于转 K6 转向架采用了小角度斜楔，抗菱刚度和垂向、横向减振性能较传统三大件转 向架都得到了改善， 空重车运行品质和临界速度得到较大幅度提高。 这一点可从第 2 节的试 验结果得到验证。 此外， 斜楔和侧架立柱主摩擦面及摇枕副摩擦面间的摩擦系数对摩擦力大小也有显著影 响。 主摩擦面摩擦系数越大， 斜楔摩擦副上下或横向减振运动时， 其表面作用的摩擦力越大。 试验表明：如将可在 45°斜楔角转向架上正常使用的磨耗板（硬度高，摩擦系数大）换 装到斜楔角为 32°的新型转向架上，由于摩擦力增加过大，就容易产生对斜楔的粘连和卡滞 咬合[6]。此时，摇枕相对侧架的横向运动受阻，位移变小甚至停止，摩擦功主要作用在垂直 方向，斜楔处无法实现中央横向减振作用，容易出现车辆的蛇行失稳。试验中，在拆除试验 转向架沟槽磨耗板并更换材料后重新试验，重车蛇行即刻消失，问题得以解决。 下面通过建立合理的空重车数学模型， 对斜楔发生卡滞前后空重车的动力学性能进行仿 真，并和试验结果进行验证，探讨重车失稳而空车正常运行的根本原因，为改进、优化 设计方案提供分析依据。
车辆系统临界速度计算方法

车辆系统临界速度计算方法

0
0
在低速运行条件下，锥形踏面轮对有蠕滑力作用时仍按 运动学蛇行运动规律运动。
车辆的蛇行运动稳定性
速度较高时自由轮对的蛇行稳定性：
当运行速度比较大时, 不能忽视轮对的惯性力。令 F f f ，式一课 转化为： 解可以写成：
r l
y M y F ( ) 0 v (式五) b yb J F ( )0 v r
0
0 0

y

纯滚动横向速度
r
r
车辆的蛇行运动稳定性
右轮分析：
纵向蠕滑率=（车轮实际前进速度-车轮纯滚动前进速 度）/车轮实际前进速度 横向蠕滑率=（车轮实际横向速度-车轮纯滚动横向速 度）/车轮实际前进速度 蠕滑力=—蠕滑系数X蠕滑率
纵向蠕滑率：
r b ( r y ) b y r r r
t
0 0
散的运动, 即时间愈长轮对偏离对 中位置愈远。
t
是负实数, 则轮对的运动为
收敛的运动, 即轮对有初始位移时, 时间愈长, 轮对逐渐收敛至对中位 置。
车辆的蛇行运动稳定性
速度较高时自由轮对的蛇行稳定性：
2）根为虚数 i
y y e e
0 0
i t
xl l 0 0
y F f( ) r
yl l 0

车辆工程 P268 错误
车辆的蛇行运动稳定性
蛇行运动方程：
根据轮对平衡条件，可确定在蠕滑力作用 下轮对运动方程为：
M y F F 0
yl yr

J F b cos F b cos 0
xr xl

轮对摇头角很小，一般来说 b cos b
轨道车辆系统动力学

轨道车辆系统动力学

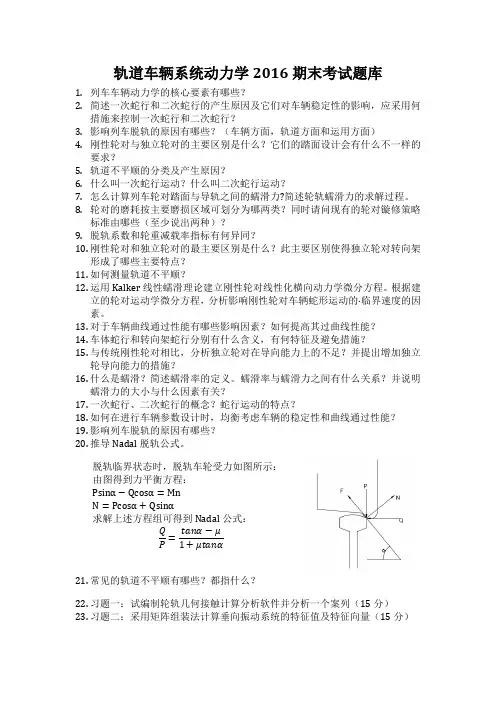

轨道车辆系统动力学2016期末考试题库1.列车车辆动力学的核心要素有哪些？2.简述一次蛇行和二次蛇行的产生原因及它们对车辆稳定性的影响，应采用何措施来控制一次蛇行和二次蛇行？3.影响列车脱轨的原因有哪些？（车辆方面，轨道方面和运用方面）4.刚性轮对与独立轮对的主要区别是什么？它们的踏面设计会有什么不一样的要求？5.轨道不平顺的分类及产生原因？6.什么叫一次蛇行运动？什么叫二次蛇行运动？7.怎么计算列车轮对踏面与导轨之间的蠕滑力?简述轮轨蠕滑力的求解过程。

8.轮对的磨耗按主要磨损区域可划分为哪两类？同时请问现有的轮对镟修策略标准由哪些（至少说出两种）？9.脱轨系数和轮重减载率指标有何异同？10.刚性轮对和独立轮对的最主要区别是什么？此主要区别使得独立轮对转向架形成了哪些主要特点？11.如何测量轨道不平顺？12.运用Kalker线性蠕滑理论建立刚性轮对线性化横向动力学微分方程。

根据建立的轮对运动学微分方程，分析影响刚性轮对车辆蛇形运动的·临界速度的因素。

13.对于车辆曲线通过性能有哪些影响因素？如何提高其过曲线性能？14.车体蛇行和转向架蛇行分别有什么含义，有何特征及避免措施？15.与传统刚性轮对相比，分析独立轮对在导向能力上的不足？并提出增加独立轮导向能力的措施？16.什么是蠕滑？简述蠕滑率的定义。

蠕滑率与蠕滑力之间有什么关系？并说明蠕滑力的大小与什么因素有关？17.一次蛇行、二次蛇行的概念？蛇行运动的特点？18.如何在进行车辆参数设计时，均衡考虑车辆的稳定性和曲线通过性能？19.影响列车脱轨的原因有哪些？20.推导Nadal脱轨公式。

脱轨临界状态时，脱轨车轮受力如图所示：由图得到力平衡方程：求解上述方程组可得到Nadal公式：21.常见的轨道不平顺有哪些？都指什么？22.习题一：试编制轮轨几何接触计算分析软件并分析一个案列（15分）23.习题二：采用矩阵组装法计算垂向振动系统的特征值及特征向量（15分）1.列车车辆动力学的核心要素有哪些？列车车辆动力学发展至今，在工程实践的基础上，形成了一个以轮轨关系为核心理论基础，涵盖轮轨相互作用，车辆系统的振动模态，蛇形稳定性，对轨道不平顺的振动响应，通过曲线、道岔等非直线轨道的动态特性预测，列车与轨道、桥梁及空气的相互作用，弓网相互作用等核心要素的系统学科。

转向梯形双间隙对汽车蛇行工况稳定性的影响

转向梯形双间隙对汽车蛇行工况稳定性的影响

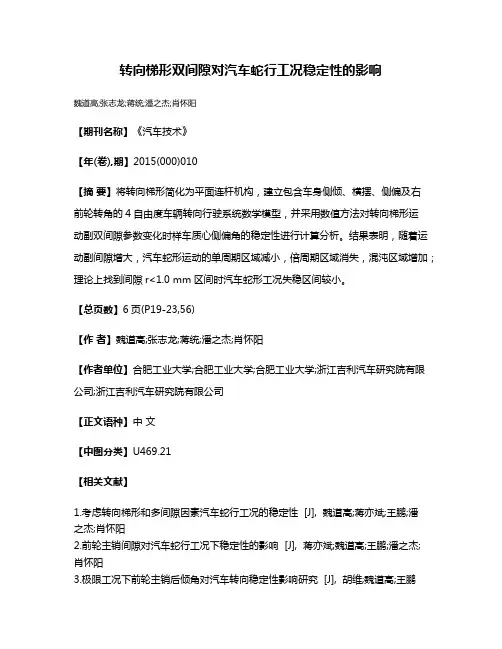

转向梯形双间隙对汽车蛇行工况稳定性的影响
魏道高;张志龙;蒋统;潘之杰;肖怀阳
【期刊名称】《汽车技术》
【年(卷),期】2015(000)010
【摘要】将转向梯形简化为平面连杆机构，建立包含车身侧倾、横摆、侧偏及右
前轮转角的4自由度车辆转向行驶系统数学模型，并采用数值方法对转向梯形运
动副双间隙参数变化时样车质心侧偏角的稳定性进行计算分析。

结果表明，随着运动副间隙增大，汽车蛇形运动的单周期区域减小，倍周期区域消失，混沌区域增加；理论上找到间隙r<1.0 mm区间时汽车蛇形工况失稳区间较小。

【总页数】6页(P19-23,56)
【作者】魏道高;张志龙;蒋统;潘之杰;肖怀阳
【作者单位】合肥工业大学;合肥工业大学;合肥工业大学;浙江吉利汽车研究院有限公司;浙江吉利汽车研究院有限公司
【正文语种】中文
【中图分类】U469.21
【相关文献】
1.考虑转向梯形和多间隙因素汽车蛇行工况的稳定性 [J], 魏道高;蒋亦斌;王鹏;潘
之杰;肖怀阳
2.前轮主销间隙对汽车蛇行工况下稳定性的影响 [J], 蒋亦斌;魏道高;王鹏;潘之杰;
肖怀阳
3.极限工况下前轮主销后倾角对汽车转向稳定性影响研究 [J], 胡维;魏道高;王鹏
4.半挂汽车列车弯道行驶工况下轴偏角对行驶稳定性影响的仿真分析 [J], 宋年秀;苏建;苏丽俐;李钱;刘宏飞;梁成江
5.静叶部分间隙对压气机低工况稳定性影响 [J], 赵文峰;姜斌;段昱;郑群
因版权原因，仅展示原文概要，查看原文内容请购买。

第9-10讲 汽车行驶特性(汽车行驶稳定性)2-2-1

第9-10讲 汽车行驶特性(汽车行驶稳定性)2-2-1


n 稳定平衡条件：
Xhg
G
b 2
X b G 2hg
n 汽车在平曲线上行驶时，不产生横向倾覆的最小平曲线半 径R min：
R min
V2
127( b
2h g
ih)
V2 127R
ih
3.横向滑移条件分析
n 横向滑移： n平曲线上，因横向力的存在，汽车可能产生横向滑移。 n 产生条件：横向力大于轮胎与路面的横向附着力。
3．纵向稳定性的保证
一般情况：
所以：
i0
l2 hg
≈1
i
Gk G
<<1
i0 >i
n 汽车在发生纵向倾覆之前，就发生纵向滑移了。
n 道路设计只要满足不产生纵向滑移，就可避免汽车的纵向倾覆。
n汽车行驶时纵向稳定性的条件为：
i
i
Gk G
公路极限纵 坡设计依据
但以上条件满足，不一定不倾覆，hg过大。。。
X
F
Gi h
Gv 2 gR
Gi h
G( v2 gR
ih )
X G
v2 gR
ih
单位换算
V2 127R
ih
横向力系数u：
汽车在曲线上行驶时，单位车重所受的横向力，用来衡 量汽车行驶稳定性程度。
u越大，所受横向力越大，行车越不稳定 u越小，所受横向力越小，行车越稳定
讨论1：如何降低行车过程中的横向力u
V1
S V12 V22 254( )
S
V12
254(
)
本章小结
§ 汽车行驶特性及其对道路的要求 § 汽车的驱动力和行驶阻力； § 汽车的动力特性及加减速行程； § 研究汽车行驶的稳定性 § 研究汽车制动性能。
汽车稳定性分析及对策研究

汽车稳定性分析及对策研究

汽车稳定性分析及对策研究汽车稳定性是指汽车在行驶过程中保持平稳性和稳定性的能力，对于驾驶员和乘客的安全至关重要。

汽车稳定性不仅受到车辆自身设计和技术水平的影响，还受到驾驶员的驾驶技术和行车环境等因素的影响。

汽车稳定性分析及对策研究是非常重要的。

一、汽车稳定性的影响因素1. 车辆自身设计和技术水平：汽车的底盘结构、悬挂系统、转向系统、轮胎等技术参数都会影响汽车的稳定性。

高质量的零部件和科学合理的设计能够提高汽车的稳定性能力。

2. 驾驶员的驾驶技术：驾驶员的驾驶技术直接影响汽车的稳定性。

良好的驾驶技术能够及时发现并处理汽车的异常情况，从而保证汽车的稳定性。

3. 道路条件：道路的平整程度、路面情况、坡度等因素都会影响汽车的稳定性。

恶劣的道路条件会增加汽车的侧倾和翻车的风险。

4. 环境因素：气候、温度、湿度等环境因素也会对汽车的稳定性产生影响。

在雨雪天气或者高温天气下行驶需要特别注意稳定性问题。

二、汽车稳定性分析1. 车辆的底盘结构：底盘是汽车的主要支撑结构，底盘的设计和结构对汽车的稳定性起着至关重要的作用。

合理的底盘结构能够降低汽车的重心，并且减小汽车的侧倾倾向，提高汽车的稳定性。

2. 悬挂系统：悬挂系统是汽车的主要减震和支撑系统，好的悬挂系统能够有效地减小汽车在行驶过程中的颠簸和震动，提高汽车的稳定性。

3. 转向系统：转向系统是影响汽车行驶稳定性的重要部件之一。

良好的转向系统能够保证汽车在转弯时的稳定性，减小驾驶员的操作难度。

4. 轮胎：轮胎是汽车与地面接触的唯一部件，其在汽车行驶过程中起到了至关重要的作用。

良好的轮胎能够有效地提高汽车的抓地力，并且减小汽车在行驶过程中的侧滑和打滑现象，提高汽车的稳定性。

三、提高汽车稳定性的对策研究1. 加强车辆设计和研发：汽车制造商应当加强对底盘结构、悬挂系统、转向系统等关键部件的设计和研发，提高汽车的稳定性和安全性。

2. 提高驾驶员的技术水平：通过加强驾驶员的技术培训和教育，提高驾驶员的驾驶技术水平，减小驾驶员的操作失误，有效地提高汽车的稳定性。

影响汽车操纵稳定性的力


和 R
随速度的变化规律主要取决于A值，由以上式子可知，当不计气动侧力

v/L 2 1 Av
式中：
A
2 Mv b K1 K 2 K1a K2b M K Z b K Z a d
K1L K 2 L K Z dv 2
A ─ 汽车的稳定因数； ─ 汽车稳态横摆角速度增益。
Mv2 ( FT FZ ) ( FT FZ ) ( FT FZ ) 0 R
(MYT MY ) (MYT MY ) (MYT MY ) 0
1.3
（1）
汽车直线高速运动的临界速度
汽车临界速度是一个极限概念，它是指汽车作直线运动时，在这个速度

F'

C
FT
轮胎侧滑摩擦力
＜ 100 范围内， F T 和 之间是近似直 上图为 F T 和 的关系曲线图。由图可知，在 线关系的，因此有： F T = K T
式中：K T ─侧滑摩擦力比系数；
FT FT FT FT

、 的 整车的侧滑摩擦力是四个车轮侧滑摩擦力合力在Z轴上的投影。它是β、 函数，实践证明，在小角度范围内，可近似认为它们之间存在线性关系。因 此整车的侧滑摩擦力 F T 可表示为：
(MYT MY ) (MYT MY ) (MYT MY ) 0
联立解上两个方程得：
1 ( FT FZ )(M YT MY ) ( FT FZ )(M YT MY ) [ ] R v ( FT FZ )(M YT M Y ) (Mv FT FZ )(M YT M Y )

影响汽车操纵稳定性的因素

影响汽车操纵稳定性的因素
1 制动系的影响
1.1 制动鼓失圆，产生的离心力随车轮转速的提高而急剧增 大，从而使汽车高速摆振。
1.2 制动盘端面圆跳动过大时，随着汽车的行驶，制动块周 期性碰制动盘，使制动盘振动，且其振动频率随车速的增加 而提高。
1.3 制动盘的振动频率与悬架转向系的固有频率相符 时，转向盘发生严重抖动。
影响汽车操纵稳定性的因素
2 转向系的影响
2.1 转向器的影响 汽车行驶时，驾驶员对汽车行驶方向的改变是通过操纵方 向盘来实现的，转向盘的性能直接影响汽车的操纵性。转向器 常见的故障有游隙过大和转向沉重。转向沉重会使操纵系统不 易控制。 2.2 转向传动机构的影响 转向传动机构由转向垂臂、转向纵拉杆、转向节臂、梯形 臂、转向横拉杆及球头销等组成。传动机构出现故障会使汽车 失去控制，造成交通事故。
影响汽车操纵稳定性的因素
3 行驶系的影响
3.1前轮定位参数、后悬架结构参数及横向稳定杆 前轮定位参数包括：前轮外倾角、主销后倾角、主销内倾角 和前轮前束。前轮定位参数不标准就会产生转向沉重，摆振等现象。 后悬架结构参数对汽车操纵稳定性的影响，近似于前悬架的 “干涉转向”。 横向稳定杆常用来提高悬架的侧倾角刚度，或是调整前、后 悬架侧倾角刚度的比值。 3.2 轮胎的影响 轮胎是影响汽车操纵稳定性的一个重要因素，增大轮胎的 载荷能力，特别是后轮胎的载荷能力，例如加大轮胎尺寸或提 高层级，或者后轮由单胎改为双胎，都会改善汽车的稳态转向 特性。
影响汽车操纵稳定性的因素
3.3 悬架和减振器的影响 悬架的作用是把车架与汽车前后桥连接在一起，并使车轮 在行驶中所承受的冲击力不直接到车架，以免引起车身的剧烈 震动而加速机件的损坏。减振器的作用是当钢板弹簧变形时， 能迅速消减其震动，使汽车平稳行驶。

一系定位刚度对车辆系统一次蛇行的影响分析
