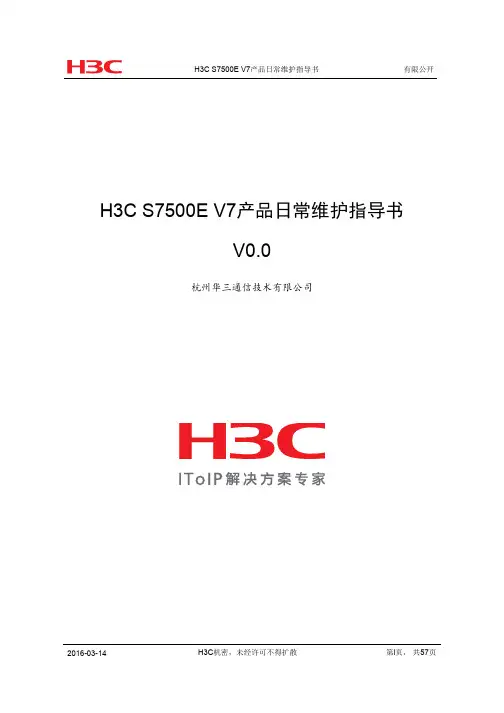

H3C S7500E V7产品日常维护指导书V0.0杭州华三通信技术有限公司修订记录目录第1章日常维护建议 (2)1.1 S7500E V7日常维护建议 (2)1.2 S7500E产品运维建议 (3)第2章维护操作指导 (24)2.1 H3C S7500E V7设备日常维护操作指导 (24)2.2 H3C S7500E V7设备季度维护操作指导 (25)2.3 H3C S7500E V7设备年度维护操作指导 (25)第3章维护记录表格 (26)3.1 H3C S7500E V7设备日常维护值班日志 (26)3.2 H3C S7500E V7设备季度维护记录表 (27)3.3 H3C S7500E V7设备年度维护记录表 (28)3.4 H3C S7500E V7设备突发问题处理记录表 (29)3.5 硬件更换记录表 (30)3.6 系统参数修改记录表 (31)第4章常见故障处理 (32)4.1 密码忘记问题处理 (32)4.1.1 遗忘CONSOLE密码 (32)4.1.2 遗忘Telnet登录密码 (43)4.2 业务板运行过程中发生故障导致无法启动 (46)4.2.1 故障描述 (46)4.2.2 故障处理步骤 (46)4.3 电源运行中上报Fault问题处理方法 (48)4.3.1 故障现象 (48)4.3.2 故障处理步骤 (48)4.4 风扇框状态异常问题处理方法 (50)4.4.1 故障描述 (50)4.4.2 故障处理步骤 (50)4.5 配置系统故障 (51)4.5.1 客户侧判断 (51)4.5.2 设备侧判断 (51)4.6 运行过程中主控板重启故障处理 (52)4.6.1 故障描述 (52)4.6.2 故障处理步骤 (53)H3C S7500E V7日常维护指导书关键词：单板、电源、主网络、系统维护摘要：此指导书用于指导H3C S7500E V7的日常维护使用，主要描述用户维护部门周期性（每天、每周、每月、每年）对H3C S7500E V7进行健康性检查的相关事项。

华为交换机日常维护手册设备的稳定运行不仅取决于网络规划，还需要日常维护和监测，以发现潜在问题。

因此，例行维护非常必要。

设备正常运行的前提是环境检查合格。

长期工作环境温度应在℃～45℃之间，短期工作环境温度应在-5℃～55℃之间。

机房的长期工作环境相对湿度应在5%RH～85%RH之间，不结露；短期工作环境相对湿度应在0%RH～95%RH之间，不结露。

如果机房的环境温度或相对湿度不能满足要求，应考虑检修或更换机房的空调系统，并为机房安装除湿或加湿设备。

设备的清洁状况也需要注意，所有项目都应干净整洁无明显尘土附着。

特别是防尘网的清洁状况，应及时清洗或更换，以免影响机柜门及风扇框的通风、散热。

设备正常工作时，要求保持风扇正常运转（清理风扇期间除外），擅自关闭风扇会引起设备温度升高，并可能损坏单板。

不要在设备子架上通风口处放置杂物，还应定期清理风扇的防尘网。

线缆布放也需要整齐有序，电源线与业务线缆应分开布放。

线缆标签清晰、准确，符合规范。

机框进风口不能有过多灰尘堵塞，不影响设备正常散热。

如果防尘网上灰尘较多，需要及时清洗。

建议每季度对机框的防尘网进行清洗。

设备基本信息的检查也非常重要，包括软件版本、补丁信息、系统时间等是否正确。

版本、license文件和补丁文件都需要符合实际要求。

建议加装XXX发布的该产品版本对应的最新的补丁文件。

XXX of the system。

the patches must be activated。

meaning that the total number of patches and the number of patches currently running must be the same。

nally。

the system time should be synchronized with the local time。

with a difference ofno more than 5 minutes。

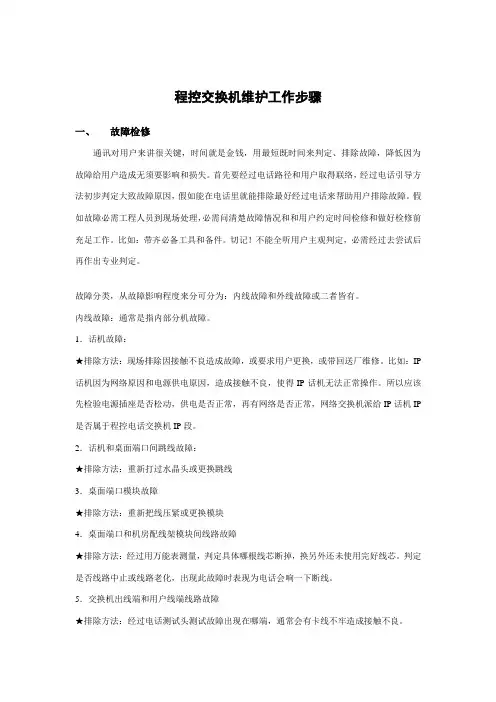

程控交换机维护工作步骤一、故障检修通讯对用户来讲很关键，时间就是金钱，用最短既时间来判定、排除故障，降低因为故障给用户造成无须要影响和损失。

首先要经过电话路径和用户取得联络，经过电话引导方法初步判定大致故障原因，假如能在电话里就能排除最好经过电话来帮助用户排除故障。

假如故障必需工程人员到现场处理，必需问清楚故障情况和和用户约定时间检修和做好检修前充足工作。

比如：带齐必备工具和备件。

切记！不能全听用户主观判定，必需经过去尝试后再作出专业判定。

故障分类，从故障影响程度来分可分为：内线故障和外线故障或二者皆有。

内线故障：通常是指内部分机故障。

1．话机故障：★排除方法：现场排除因接触不良造成故障，或要求用户更换，或带回送厂维修。

比如：IP 话机因为网络原因和电源供电原因，造成接触不良，使得IP话机无法正常操作。

所以应该先检验电源插座是否松动，供电是否正常，再有网络是否正常，网络交换机派给IP话机IP 是否属于程控电话交换机IP段。

2．话机和桌面端口间跳线故障：★排除方法：重新打过水晶头或更换跳线3．桌面端口模块故障★排除方法：重新把线压紧或更换模块4．桌面端口和机房配线架模块间线路故障★排除方法：经过用万能表测量，判定具体哪根线芯断掉，换另外还未使用完好线芯。

判定是否线路中止或线路老化，出现此故障时表现为电话会响一下断线。

5．交换机出线端和用户线端线路故障★排除方法：经过电话测试头测试故障出现在哪端，通常会有卡线不牢造成接触不良。

6．交换机本身用户板端口故障。

★排除方法：经过替换用户板方法判定具体出现故障端口，并作好故障具体统计，方便维修。

关键故障有：完全信号、挂不停线、打入响一下断线等。

7．外线故障：指用户内部个分机间通讯正常，但打不出公网。

★排除方法：如是模拟中继，隔离开交换机，直接检测外线是否正常。

假如外线没信号则叫用户联络电信局来处理。

8．系统故障：指整个交换通讯系统处于瘫痪状态，内外线全部不能通讯。

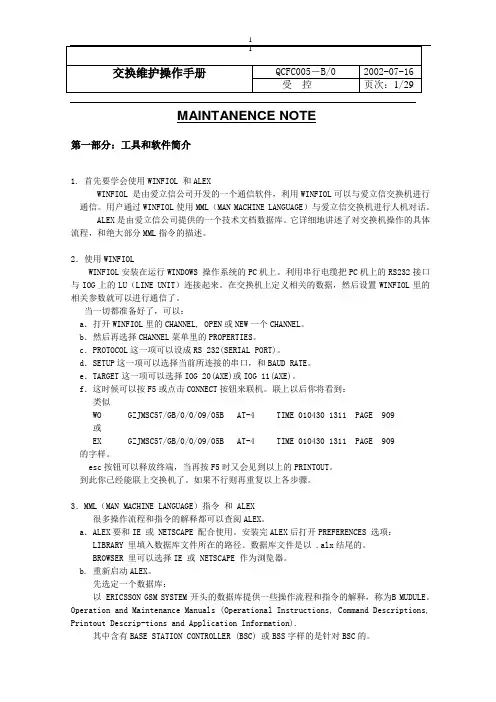

MAINTANENCE NOTE第一部分：工具和软件简介1. 首先要学会使用WINFIOL 和ALEXWINFIOL 是由爱立信公司开发的一个通信软件，利用WINFIOL可以与爱立信交换机进行通信。

用户通过WINFIOL使用MML（MAN MACHINE LANGUAGE）与爱立信交换机进行人机对话。

ALEX是由爱立信公司提供的一个技术文档数据库。

它详细地讲述了对交换机操作的具体流程，和绝大部分MML指令的描述。

2．使用WINFIOLWINFIOL安装在运行WINDOWS 操作系统的PC机上。

利用串行电缆把PC机上的RS232接口与IOG上的LU（LINE UNIT）连接起来。

在交换机上定义相关的数据，然后设置WINFIOL里的相关参数就可以进行通信了。

当一切都准备好了，可以：a．打开WINFIOL里的CHANNEL, OPEN或NEW一个CHANNEL。

b．然后再选择CHANNEL菜单里的PROPERTIES。

c．PROTOCOL这一项可以设成RS 232(SERIAL PORT)。

d．SETUP这一项可以选择当前所连接的串口，和BAUD RATE。

e．TARGET这一项可以选择IOG 20(AXE)或IOG 11(AXE)。

f．这时候可以按F5或点击CONNECT按钮来联机。

联上以后你将看到：类似WO GZJMSC57/GB/0/0/09/05B AT-4 TIME 010430 1311 PAGE 909或EX GZJMSC57/GB/0/0/09/05B AT-4 TIME 010430 1311 PAGE 909 的字样。

esc按钮可以释放终端，当再按F5时又会见到以上的PRINTOUT。

到此你已经能联上交换机了。

如果不行则再重复以上各步骤。

3．MML（MAN MACHINE LANGUAGE）指令和 ALEX很多操作流程和指令的解释都可以查阅ALEX。

a．ALEX要和IE 或 NETSCAPE 配合使用。

程控交换机的管理与维护程控交换机是一种用于电话通信系统中的设备，主要用于电话的接入、传输和切换。

它使用软件控制来完成电话的呼叫处理和路由选择。

在传统的电话交换系统中，管理和维护程控交换机是非常重要的，以确保电话系统的正常运行和高效性能。

本文将详细介绍程控交换机的管理和维护工作。

一、管理工作1. 网络拓扑管理：对于大型电话交换系统，通常会有多个程控交换机组成一个网络。

管理人员需要对整个网络进行拓扑管理，包括记录各个交换机之间的物理连接、网络拓扑结构、逻辑路由关系等信息。

2. 机器管理：对于每个程控交换机，管理人员需要进行机器管理，包括设备的开启和关闭、硬件设备的维护和更换、软件版本的升级等。

3. 系统配置管理：管理人员需要对程控交换机进行系统配置管理，包括电话呼叫参数的设置、路由表的配置、信令协议的选择等。

系统配置管理的目的是根据具体的需求进行灵活的配置，以满足不同用户的需要。

4. 资源分配管理：管理人员需要对程控交换机进行资源分配管理，包括电话线路的分配、端口的分配、带宽的分配等。

资源分配管理的目的是合理利用有限的资源，提高系统的利用率和性能。

5. 用户管理：管理人员需要对系统中的用户进行管理，包括用户的添加、修改和删除，以及用户权限的设定和管理。

用户管理的目的是确保各个用户可以正常使用电话系统，并对用户的操作进行合理的控制。

6. 故障管理：在电话交换系统中，故障是不可避免的。

管理人员需要对发生的故障进行及时的处理和修复，以减少故障对系统的影响。

故障管理的主要任务包括故障的排查、故障的定位和故障的修复。

二、维护工作1. 日常维护：管理人员需要进行定期的日常维护工作，包括对交换机进行巡视、巡检和保洁，保证设备的正常运行。

日常维护还包括系统日志的查看和分析，以及对系统性能进行监控和分析。

2. 安全管理：管理人员需要对程控交换机进行安全管理，包括设置合理的密码策略、对系统进行漏洞扫描和安全更新、对系统进行安全日志的记录和审计等。

自动电话交换机维修安全操作规程范本第一章总则第一条为确保自动电话交换机维修工作的安全，保护工作人员的生命财产安全，本规程制定。

第二条自动电话交换机维修工作人员包括系统管理员、维护工程师和维修工。

第三条维修工作人员必须严格遵守本规程的规定，正确使用维修工具和设备，严禁擅自更改、拆卸设备和线路。

第四条维修工作人员必须经过相关培训和考核合格后方可上岗，持证上岗。

第二章安全保障第五条维修工作人员在进行维修工作前，必须佩戴安全帽、防护眼镜、防护手套、防静电服和防滑鞋等个人防护设备。

第六条维修工作人员必须熟悉安全操作规程，了解维修工作的风险和隐患，并采取必要的安全措施。

第七条维修工作人员在进行维修操作前，必须检查维修工具和设备的完好性，并按照规定使用。

第八条维修工作人员在工作台上必须保持整洁，禁止乱堆乱放工具和材料，确保工作环境干净整齐。

第九条维修工作人员在进行高空作业时，必须佩戴安全带，并由专人负责监护。

第十条维修工作人员在进行电气维修操作时，必须切断电源，并使用绝缘工具和设备。

第十一条维修工作人员必须随时保持通讯畅通，紧急情况及时报告，确保应急措施的迅速启动。

第三章应急处理第十二条维修工作人员在维修中发现安全事故隐患时，必须立即停工，并向相关负责人报告。

第十三条维修工作人员在发生安全事故时，必须第一时间保护自己的生命安全，然后及时报警并启动应急预案。

第十四条维修工作人员必须熟悉企业的应急预案，并进行定期演练，提高应急处理能力。

第四章维修操作第十五条维修工作人员在进行维修工作前，必须仔细清点维修工具和设备，并做好相应记录。

第十六条维修工作人员必须仔细查阅设备的维修手册和电路图，确保维修操作的准确性。

第十七条维修工作人员必须使用专用的维修工具和设备，严禁乱用或私自改动。

第十八条维修工作人员在维修中必须认真观察、检查设备，发现问题及时修复，严禁留下隐患。

第十九条维修工作人员在维修完成后，必须进行设备的功能测试，并记录测试结果。

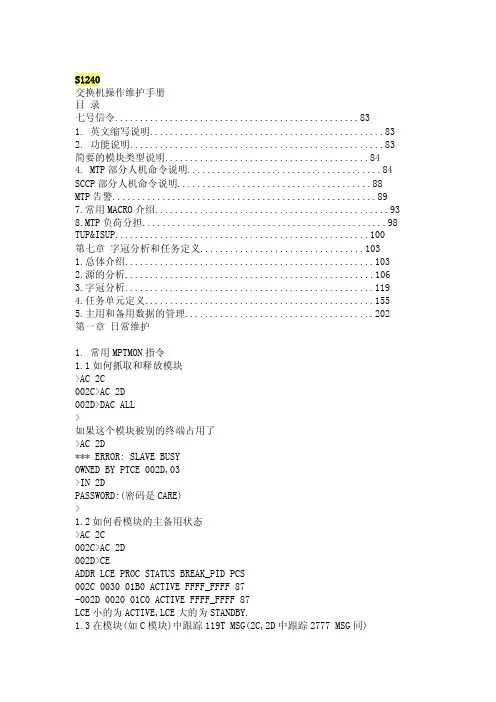

S1240交换机操作维护手册目录七号信令 (83)1. 英文缩写说明 (83)2. 功能说明 (83)简要的模块类型说明 (84)4. MTP部分人机命令说明 (84)SCCP部分人机命令说明 (88)MTP告警 (89)7.常用MACRO介绍 (93)8.MTP负荷分担 (98)TUP&ISUP (100)第七章字冠分析和任务定义 (103)1.总体介绍 (103)2.源的分析 (106)3.字冠分析 (119)4.任务单元定义 (155)5.主用和备用数据的管理 (202)第一章日常维护1. 常用MPTMON指令1.1如何抓取和释放模块>AC 2C002C>AC 2D002D>DAC ALL>如果这个模块被别的终端占用了>AC 2D*** ERROR: SLAVE BUSYOWNED BY PTCE 002D,03>IN 2DPASSWORD:(密码是CARE)>1.2如何看模块的主备用状态>AC 2C002C>AC 2D002D>CEADDR LCE PROC STATUS BREAK_PID PCS002C 0030 01B0 ACTIVE FFFF_FFFF 87-002D 0020 01C0 ACTIVE FFFF_FFFF 87LCE小的为ACTIVE,LCE大的为STANDBY.1.3在模块(如C模块)中跟踪119T MSG(2C,2D中跟踪2777 MSG同)>AC C000C>TRC MSG 119T000C>DUMP000C>ENA SYM FULL000C>COL1.4对消息中的错误类型寻求帮助(如ERRTYPE=700T)0006>HELP ERR,700tERR0700 DB_ERRORREFERENCES:-211 73293 AAAA DS (STR-SW-ERROR-REPORTING )PARAGRAPH 5.2 (ERRORS RELATED TO DATA BASE ACCESS)-211 73230 AAAA DS (DATABASE USER GUIDE )------------------------- USER DATA INFO : ----------B_1_....... | INT ( 2 BYTES ) | DATA BASE STATUS| | ( DB_PARMS.DB_STATUS)B_2_....... | M_RID ( 2 BYTES ) | DATA BASE RELATION IDENTI-| | TY| | ( DB_PARMS.REL_ID)B_3_....... | M_LCE_ID ( 2 BYTES ) | LOGICAL PROCESSOR IDENTIT- | | Y WHERE| | THE RELATION IS KEPT. FO-| | R DISK| | ONLY RELATIONS, THIS IDEN-| | TITY| | REFERS TO THE PERIPHERAL -| | PROCESSO| | FROM WHICH DISK HAS BEEN -| | READB_4_....... | M_DML_COM_TYPE | THE TYPE OF DML-COMMAND| ( 1 BYTE ) |1.5 看模块内的错误>AC 21C021C>ERRERROR CLASS : 16T POWER_ONERROR TYPE : 0T MEM-PROT-VIOLFMM_ID : 0000 OSNPROCESS_ID : 0000RESTART ADDR : 0000:0000USER DATA : 0000 0000 0000 0000 0000SEQUENCE NBR : 001.6 看模块的RESTART信息002D>:DISRES 2D,1(看2D模块最近一次RESTART的信息)NA 002DERROR TYPE: 58_ STA-EXCUSER DATA: 0EBB 0B18 0004 006F 02A0FMM ID : 006FPROC ID : 9859REGISTERS : SP SS BP DS SI ES DI AX BX CX DX0000 0001 0000 002C 0000 0000 0EBB 0000 0368 0C00 0000INSTR PTR : 0000CODE SEGM: 0202USER STCK: 01FA 0046 00EB 0009 07D3 0118 2606 0400000C 0200 0000 002C 0000 0000 0000 00000000 0000 0000 0000 0000 0000 0000 000007BC 0101 0001 0000NBR MSGS: 0000NBR PCBS: 0000NBR TCBS: 0000NBR OCBS: 0000REST DATE: 2004- 9- 8REST TIME: 9: 13: 45: 51.7 自动维护功能通常我们把交换机系统自我管理,发现错误,修正和报告等等称之为自动维护.修改R_MAI_ENV的操作,称之为修改自动维护.宏指令MEV为我们简便了修改该RELATION的操作.>:MEVR_MAI_ENV1 AER_SWITCH..............1 24 DEPLIST_REP. 02 PSD_SWITCH..............1 26 SBLID_IN_REP_HEAD. 04 RELOAD_CNTR_TH..........4 28 REPET_CONTROL.. 05 SPARE_REPL_COND........ 0 29 HOURLY_ANREP 08 HIST_REP_48.............2500 30 TSR_ONLY_PREM_TERM (1)10 ITR_TEST_DESCR..........0 31 AREA_CODE (1)11 PSD_VAL_REP.............0 32 PRINT_REP_137_CS_NO_RCF. 113 AMAI_BUSY_CHECK..... 0 33 PRINT_REP_137_CDR_NO_RCF 114 RT_CHAIN................0 34 SUSP_RITS_IN_SBLREP.. 015 DEP_REP_DIS.............0 35 IMPL_RITS_IN_SBLREP.. 016 REPAIR_ACT..............0 36 ONLY_GLOBAL_RESULT (1)18 AUDIT_SWITCH............1 37 ADD_LPT_IN_REPORTS 019 OBSERV_REP_48...........2500 38 MULTIPLE_CHANNEL_LOAD 020 RT_SURVIVAL.............0 39 INTERPHASE_TIMEOUT (10)21 RT_DFLT_STOPHR......... 7 40 INTERPACKET_TIMEOUT.. (10)22 REP_SOS_CE..............0 41 PACKING.. (1)23 RTABLE_TREAT............0 42 8086_DEST_PROC. (4)DETAILS ON TUPLE :> ( + NEXT, - PREVIOUS, MODIFY) END,DETAILED VALUE :PSD_SWITCH为安全块的自动维护开关.值为0开关打开,值为1开关关闭.修改该值后主用防卫模块应经过了RESTART后才生效.在工程或因某些突发原因造成很多硬件损坏时应将PSD关闭,以防DFCE负荷过重而无法及时响应真正需要做的工作.修改方法如下:>:MEVR_MAI_ENV1 AER_SWITCH..............1 24 DEPLIST_REP. 02 PSD_SWITCH..............1 26 SBLID_IN_REP_HEAD. 04 RELOAD_CNTR_TH..........4 28 REPET_CONTROL.. 05 SPARE_REPL_COND........ 0 29 HOURLY_ANREP 08 HIST_REP_48.............2500 30 TSR_ONLY_PREM_TERM (1)10 ITR_TEST_DESCR..........0 31 AREA_CODE (1)11 PSD_VAL_REP.............0 32 PRINT_REP_137_CS_NO_RCF. 113 AMAI_BUSY_CHECK..... 0 33 PRINT_REP_137_CDR_NO_RCF 114 RT_CHAIN................0 34 SUSP_RITS_IN_SBLREP.. 015 DEP_REP_DIS.............0 35 IMPL_RITS_IN_SBLREP.. 016 REPAIR_ACT..............0 36 ONLY_GLOBAL_RESULT (1)18 AUDIT_SWITCH............1 37 ADD_LPT_IN_REPORTS 019 OBSERV_REP_48...........2500 38 MULTIPLE_CHANNEL_LOAD 020 RT_SURVIVAL.............0 39 INTERPHASE_TIMEOUT (10)21 RT_DFLT_STOPHR......... 7 40 INTERPACKET_TIMEOUT.. (10)22 REP_SOS_CE..............0 41 PACKING.. (1)23 RTABLE_TREAT............0 42 8086_DEST_PROC. (4)DETAILS ON TUPLE :> M(M表示修改) ( + NEXT, - PREVIOUS, MODIFY) END, DETAILED VALUE :(接着下面会出现:)WHICH TUPLE IS TO BE MODIFIED >1(1表示要修改的是第一个TUPLE)(接着会出现:)WHICH VALUE DU YOU WISH >0 -P->0 SW_ON1 AER_SWITCH.............. 1 SW_OFF2 SW_OFF_EXCEPT_REBOOT输入0后就可以完成修改,注意操作终端必须要有修改关系表的权限,完成修改后再把H'2C和H'2D重启一下就打开了自动维护.1.8 看本局模块运行状况>:RUNCESCANNING ALL PROCESSORS. PLEASE, DO NOT INTERRUPT.CES IN DEBUG:CES IN BOOTSTRAP:023ETOTAL NBR OF EQUIPPED CES: 138TOTAL NBR OF RUNNING CES: 137TOTAL NBR OF DEBUG CES: 0TOTAL NBR OF FAILING CES: 1上面的报告可以看出本局装配的模块有138个,运行良好的模块有137个,处于DEBUG状态的模块有0个,处于运行失败状态的有1个,上面CE IN BOOTSTRAP中列出来运行失败的模块的网络地址1.9 看C,D侧的文件同步情况>:RFSLFILE NA/PART FILE-STATUS FLAG HOLD PCE LRPTR HRPTR APPL-ID7 0007 000C/00 00 = SYNC 00 0001 000D 0000 0000 00A0 0CC0其中FILE-STATUS表示文件的状态,SYNC表示同步,UNSYNC表示不同步.1.10 初始化模块(CE RES,:RB和CE BOO)>AC 3120312>CE RES*** CE RESTARTING>AC 3120312>:RB*** ERROR: RELATION ID NOT FOUND - FET REL 1DA1*** CE RESTARTING>AC 3120312>CE BOO*** CE BOOTING宏指令RB用于初始化控制单元,它利用了CE RES指令,并且弥补了CE RES的不足,可以在执行CE RES指令以前现在ROMD区域中指定控制单元重建的级别,CE BOO是把控制单元的所有程序和数据重新装载一次.1.11 查看C,D的各个端口的状态>:ALLDEV C,1,DFDWSWN2G| CE 000C STANDBY | CE 000D ACTIVEINDX | DEV NBR SH STATE | DEV NBR SH STATE0001 | DMCP 0001 2-AVL | DMCP 0001 2-AVL0002 | SCIB 0001 2-AVL | SCIB 0001 2-AVL000B | MMCH 0001 2-AVL | MMCH 0001 2-AVL000C | MMCH 0002 2-AVL | MMCH 0002 2-AVL0013 | MMCH 0009 2-AVL | MMCH 0009 2-AVL0014 | MMCH 000A 2-AVL | MMCH 000A 2-AVL0015 | MMCH 000B 2-AVL | MMCH 000B 2-AVL0016 | MMCH 000C 2-AVL | MMCH 000C 2-AVL0017 | MMCH 000D 2-AVL | MMCH 000D 2-AVL0023 | DISK 0001 2-AVL | DISK 0001 2-AVL0024 | DISK 0002 2-AVL | DISK 0002 2-AVL0027 | MAGT 0001 1-UNAVL | MAGT 0001 1-UNAVL0033 | VDU 0001 SH 3-AVL_PAS | VDU 0001 SH 6-AIS0034 | PRT 0002 SH 3-AVL_PAS | PRT 0002 SH 6-AIS003B | BIN 0009 SH 3-AVL_PAS | BIN 0009 SH 6-AIS003C | VDU 000A SH 3-AVL_PAS | VDU 000A SH 6-AIS003D | VDU 000B SH 3-AVL_PAS | VDU 000B SH 6-AIS003E | VDU 000C SH 3-AVL_PAS | VDU 000C SH 6-AIS003F | BIN 000D SH 3-AVL_PAS | BIN 000D SH 6-AIS004C | MMCA 0001 2-AVL | MMCA 0001 2-AVL004D | MMCA 0002 2-AVL | MMCA 0002 2-AVL报告中AVL表示端口运行正常,AIS表示此端口未接通,UNAVL表示不可以1.12 安全块操作(:DI ,:D, :I ,:V)宏指令DI用来查看安全块的状态,其参数依次为安全块类型(SBLTYPE),安全块所在的模块网络地址(NA),安全块序号(NBR)>:DI CTLE,34,1YONGXIN 2005-06-28 14:28:01 TUPW0006 0130/0006/0003$YONGXIN 2005-06-28 14:28:22 TUPW0006 0130/0006/0003SEQ=9448.2005-06-28 00065 C74L105 KTMAAB01 HSRRIF34SWA-EXCHANGE DEFENCEDISPLAY-SBL-DATA SUCCESSFUL-------------------------------------------------------------------------NA = H'0034SBLTYPE = CTLENBR = 1OPTION = DEPLISTSTATE DISPLAYNA SBLTYPE SBLMIN SBLMAX STATE DEVT/CEF LCE APTH'0034 CTLE 1 1 IT DSCENS H'7D80 JLTCEMATE CEH'0035 CTLE 1 1 IT DSCENS H'7D90 JLTCEX OVER FLAG X OVER INH FLAGNORMAL SIDE FREEDEPENDENT SBLSNA SBLTYPE SBLMIN SBLMAX STATE DEVT/CEFH'0034 CLLK 1 2 IT TPPLH'0034 TOPT 1 1 IT TONEPORTH'0034 SMCL 1 1 IT CLALCNH'0034 SMCL 3 3 IT CLALCNH'0034 SMCL 5 5 OPR CLALCNH'0034 SMCL 7 7 IT CLALCNH'0034 SMCL 9 9 IT CLALCNH'0034 SMCL 11 11 IT CLALCNH'0034 SMCL 13 13 IT CLALCNH'0034 SMCL 15 15 IT CLALCNH'0034 SMCL 129 129 IT DPTCRGRFH'0035 SMCL 17 17 IT CLALCNH'0035 SMCL 19 19 IT CLALCNH'0035 SMCL 21 21 IT CLALCNH'0035 SMCL 23 23 IT CLALCNH'0035 SMCL 25 25 IT CLALCNH'0035 SMCL 27 27 IT CLALCNH'0035 SMCL 29 29 IT CLALCNH'0035 SMCL 31 31 IT CLALCNH'0035 SMCL 130 130 IT DPTCRGRFH'0034 SLIF 1 32 IT ALCNH'0034 SLIF 33 48 SOS ALCNH'0034 SLIF 49 128 IT ALCNH'0034 RCCT 1 2 IT RNGAH'0035 SLIF 129 256 IT ALCNH'0035 RCCT 3 4 IT RNGALAST REPORT 00065宏指令D用于使安全块退出服务状态>D:SMCL,34,5YONGXIN 2005-06-28 14:36:50 TUPW0006 0130/0006/0003ACTION SUCCESSFULNA SBLTYPE NBR DEVT/CEF STATE-CHANGE LOC1 0034 SMCL 5 CLALCN IT TO OPR HLAST REPORT 00052宏指令I用于初始化安全块>I:SMCL,34,129YONGXIN 2005-06-28 09:56:29 TUPW0006 0130/0006/0003ACTION TO BE CONFIRMEDENTER CONFIRM OR CANCEL VIA THE GO COMMANDFOR SEQUENCE NUMBER = 9336NA SBLTYPE NBR DEVT/CEF STATE CONFIRM REASON1 0034 SMCL 129 DPTCRGRF FLT STATE OF INVOLVED SBLWAITS FOR CONFIRMREPORT FOLLOWS 00051YONGXIN 2005-06-28 09:56:34 TUPW0006 0130/0006/0003$YONGXIN 2005-06-28 09:56:37 TUPW0006 0130/0006/0003*** SEQ=9336.2005-06-28 00052 C74L105 KTMAAB01 HSRRIF34SWA-EXCHANGE DEFENCEINIT SUCCESSFUL-------------------------------------------------------------------------REPORT ON INVOLVED SBLSNA = H'0034SBLTYPE = SMCLNBR = 129==> ACTION SUCCESSFULNA SBLTYPE NBR DEVT/CEF STATE-CHANGE LOC1 0034 SMCL 129 DPTCRGRF FLT TO IT HLAST REPORT 00052宏指令V用于对安全块做诊断测试,参数依次为安全块类型(SBLTYPE),安全块所在模块网络地址(NA),安全块序号(NBR),偏移量WTC和测试段(TESGMENT)>V:RCCT,34,1,0,ALLYONGXIN 2005-06-28 14:46:46 TUPW0006 0130/0006/0003ACTION SUCCESSFULNA SBLTYPE NBR DEVT/CEF STATE-CHANGE LOC1 0034 RCCT 1 RNGA IT TO IT HLAST REPORT 000521.13 查看是否有安全块正在被系统处理000C>:BUSY1T TUPLE(S) IN USE.SBLTYPE NA NBR ERRTYPE AUDIT COMCODE ORIG--------------------------------------------------------------------------CTLE 023E 0001 SBL_BUSY *** ERROR: SYMBOL NOT DEFINED - BYT (.COMC+10*.Y) L 10,&0006>SET C10006>:BUSY1T TUPLE(S) IN USE.SBLTYPE NA NBR ERRTYPE AUDIT COMCODE ORIG--------------------------------------------------------------------------CTLE 023E 0001 SBL_BUSY O_DIS OPER1T TUPLE(S) IN USE.报告中SBLTYPE表示安全块类型,NA表示网络地址,NBR表示安全块序号,ERRTYPE 表示错误类型,AUDIT表示安全块此时的状态,COMCODE表示安全块正在执行命令O_DIS(此安全块正在执行DISABLE命令),ORIG表示安全块的执行者是OPER(操作员)1.14 看是否有模块正在装载0006>:CEID CAPPL NETW-APPL NA FUNCTION STATE CMD_ORIG SEQ_NBR FILE0090:82E9 FFFF:FFFF 023E LOAD_SHED LOADING MATE CEINI 0001 4279报告中NA表示正在装载的模块网络地址,STATE表示装载的状态,SEQ_NBR表示装载的序号,FILE表示正在装载的文件.1.15 分析系统运行状况002C>:ANOMALYSTART TIME OF OBSERVATION: 8: 10: 10END TIME OF OBSERVATION: 9: 0: 5SUMMARY:#ERRORS #RESTARTS #RELOADS #ERTYPES #FAULTNA #RESNA #RELNA541 0 0 12 34 0 0DETAILS:ERROR TYPE #OCCUR NA #ERR NA #RES NA #REL701_ IO-ERROR708_ INT-DATA-INC700_ DB-ERROR41_ RTE-TY-FCB-T702_ MESS-TO1448_ DET-RPRT-SSM-ERR520_ RAL-ALARM-ON107_ TI-HARD-LOS1251_ REPORT-ERROR1700_ DB-ERROR723_ TRUNK-BLOCKED375_ ASM-SIGN-FLT这个MACRO显示的报告和7439报告类似,START TIME OF OBSERVATION为观察的起始时间,END TIME OF OBSERVATION为结束时间,#ERRORS为这段时间内系统的错误总数,#RESTARTS为模块RESTART的总次数,#RELOADS为模块RELOAD的总次数,#ERTYPES为错误类型的总数,#FAULTNA为有错误的模块总数,#RESNA为RESTART的模块总数,#RELNA为RELOAD 的模块总数,ERROR TYPE为详细的错误类型,NA #ERR为发生错误的模块的详细列表,NA #RES为发生RESTART的模块的详细列表,NA #REL为发生RELOAD的模块的详细列表. CHONG_YI 2005-06-27 09:10:10 MO07439 C74L105 LBBLAC02 HSRRIF34SWA-ERROR REPORTINGSYSTEM REPORT-------------------------------------------------------------------------HOURLY STATISTICAL ERROR REPORT--------------------------------STATISTIC GATHERING PERIOD : (YY-MM-DD HH:MM:SS)START = 2005-06-27 08:10:10 STOP = 2005-06-27 09:10:10TOTAL NUMBER OF ERRORS RESTARTS RELOADS660 1 0TOTAL NUMBER OF DIFFFERENTERRTYPES NA WITH ERRORS NA WITH RESTART NA WITH RELOAD13 36 1 0TOP 10 OF ERRTYPES: ERRTYPE NBR OF OCCURENCE-------------------------------------------------701 127708 119700 11941 108702 901448 57520 18375 8107 61251 4TOP 10 OF FAULTS : TYPE NA NBR OF FAULTS-------------------------------------------------NB-CE 40F 119NB-CE 40E 119NB-CE 32F 112NB-CE 20F 105NB-CE 205 18NB-CE 727 12NB-CE 1026 12NB-CE 61C 12NB-CE 214 12NB-CE 1006 12TOP 10 OF RESTARTS: TYPE NA NBR OF RESTARTS-------------------------------------------------NB-CE 713 1UNSOLICITED REP 07439上面的7439报告是日常维护中非常重要的报告,它可以及时地反映出系统当前的运行状态.START为统计的起始时间,STOP为统计的结束时间,ERRORS为这段时间内模块发生错误的总数,RESTARTS为模块RESTART的总数,RELOADS为模块RELOAD的总数,ERRTYPES 为这段时间内发生的错误类型总数,NA WITH ERRORS为发生错误的模块总数,NA WITH RESTART为发生RESTART的模块总数,NA WITH RELOAD为发生RELOAD的模块总数,TOP 10 OF ERRTYPES列出了发生最多的10种错误类型及相应的数量,TOP 10 OF FAULTS发生错误最多的10个模块及相应的错误数量,TOP 10 OF RESTARTS发生RESTART最多的10个模块及相应的RESTART的次数.2.常用安全块操作2.1 常见安全块状态说明IT-In Traffic,表示安全块在服务FIT-Fautiy in traffic表示安全块在服务,但有微小的故障FLT-Fautty表示安全块被停用且故障已被证实FOS-表示安全块有错误且已被停用SOS-Software out of service表示此安全块的上层安全块已退出服务OPR-Operater out of service表示操作员执行命令使SBL脱离服务NEQP-Not equipped表示设备配置中没有装配该安全块REPR-Pepair表示安全块需要维修FREP-(FLT+REP)表示安全块有故障需检修EQPA-Equipping allowed表示安全块在系统配置中已定义,并准备初始化EF-External fault表示由于交换机外部的故障引起此安全块不能投入正常运行2.2 SBL相关人机命令1) DISPLAY-SBL-DATA 用来显示安全块的状态(查看CTLE)<45:SBLTYPE=CTLE,NA=H'C,NBR=1,OPTION=DEPLIST.2) DISABLE 让安全块退出服务(打死一个用户SBLTYPE=SLIF)<6:SBLTYPE=SLIF,NA=H'30,NBR=1,WTC=0.3) TEST 用来对某一安全块进行诊断测试,但其状态必需为"OPR".<11:SBLTYPE=SLIF,NA=H'30,NBR=1.4) INITIALIZE 让退出服务的安全块重新进入可用状态.<7:SBLTYPE=SLIF,NA=H'30,NBR=1.5) VERIFY 为混合型诊断测试命令,相当于DISABLE+TEST+INITALIZE.<14:SBLTYPE=SLIF,NA=H'30,NBR=1,TSEGMENT=ALL,WTC=0.2.3 设备的定义S12系统也能以被称为设备的功能单元来分类.这一概念只被设备处理器(DEVICE HANDLER)所使用.上层维护软件是用到安全块的概念.设备处理器主要是面向硬件设备,对硬件进行管理.设备的概念主要用于例行测试当中.识别设备的参数有:设备类型(DEVTYPE),网络地址(NA),设备号码(NBR).<45:SBLTYPE=CTLE,NA=H'C,NBR=1,OPTION=DEPLIST.DISPLAY-SBL-DATA SUCCESSFUL-------------------------------------------------------------------------NA = H'000CSBLTYPE = CTLENBR = 1OPTION = DEPLISTSTATE DISPLAYNA SBLTYPE SBLMIN SBLMAX STATE DEVT/CEF LCE APTH'000C CTLE 1 1 IT PLCE H'0000 PLCEMATE CEH'000D CTLE 1 1 IT PLCE H'0010 PLCEDEPENDENT SBLSNA SBLTYPE SBLMIN SBLMAX STATE DEVT/CEFH'000C TOPT 1 1 IT TONEPORTH'000C DMCP 1 1 IT DMCPH'000C CLLK 1 1 IT TPPLH'000C DSCC 1 1 IT SCIBH'000C UDSC 2 2 IT DISKH'000C MMCH 1 2 IT MMCHH'000C MMCA 1 2 IT MMCAH'000C RKAL 1 1 IT DPTCRKALH'000C CEAL 1 1 IT CLMAH'000C DISC 1 1 FIT DISKH'000C ASST 1 1 FLT VDUH'000C ASST 2 2 FLT PRINTERH'000C MMCH 9 16 IT MMCHH'000C MPAL 1 1 IT MALH'000C ASST 9 9 FLT BINDEVH'000C ASST 10 10 IT PRINTERH'000C ASST 11 11 IT VDULAST REPORT 00065上面报告中SBLTYPE表示安全块的类型,SBLMIN表示安全块的最小序号,SBLMAX 表示安全块的最大序号,STATE表示安全块的状态,DEVT/CEF表示设备类型. 2.4 可替换件(RIT)一个可替换件是在维修时所更换的最小硬件组件,即一块电路板.当发生故障时给维护人员的有关故障信息将指出被怀疑的有故障或错误的可替换件(即RIT).那么在维修时我们仅需要更换这些RIT即可.识别RIT的参数有:列号(ROW),架号(RACK),分架号(SHELF),槽位号(SLOT). 2.5 维修块(RBL)维修块是更换RIT期间必须退出工作的最少数量的安全块,从而使得在更换RIT 时不至影响维修块内其它安全块.2.6 相关ORJSBL-RIT 转换RIT-SBL 转换RIT-RBL 转换2.7 替换RIT的过程找出有故障的电路板所处的槽位并打死拔出有故障的电路板,然后换上好的电路板并下以下命令救活1/1000CRC41NS 244 Bit Error Rate High 1/ at NT1 S/T SideCRC41NT2 246 Bit Error Rate High 1/1000 at NT2 SideCRC41R 084 Bit Error Rate High in XMIT DirectoryCRC42 121 CRC4 Check Errors > 1/100000CRC42NS 245 Bit Error Rate High 1/10EXP6 at NT1 S/T Side CRC42NT2 247 Bit Error Rate High 1/10EXP6 at NT2 Side CRC42R 083 Bit Error Rate Low in XMIT DirectoryCT01 010 CL&T: Different Clock In UseCT02 011 C&T: PLL End Of RangeCT03 012 C&T: Mate PLL Out Of LockCT04 013 C&T: OFLL DAC Out Of RangeCT05 014 C&T: Phase AllignmentCT06 015 C&T: Partner Clock UnavailableCT07 017 C&T: PLL Switch OverCT08 018 C&T: Dual Clock ExclusionCT09 019 C&T: Own Set InteruptCT10 020 C&T: Partner Set InteruptCT11 021 C&T: Time Of Day Bus CheckDCME31K 117 TTCE Block : DCME 3.1KHZ+64KB CDCME64K 116 TTCE Block for DCME 64KB CallsDCMEDLC 115 TTCE Block: DCME Dynamic Load Control DCMEMNT 114 TTCE Block: DCME Maintenance ConditionEER01 118 Excessive Error Rate > 1/1000EER02 119 Excessive Error Rate > 1/100000HDB3 043 HDB3 Rules ViolationHDB32 088 Line Code Violation Low in XMIT DirectoryINB1 111 International Bit 1 Alarm (PCM)INB2 112 International Bit 2 Alarm (PCM)L2FCS 078 Excess # Unreceived D-CH Layer-2 FrameL2PRA 113 Layer2 Alarm On PRA (ITM)LCA 087 Loss Of CRC4 Alignment AlarmLERI 002 Digital Trunk Line Excess Error Rate Alarm LERIL 044 Digital Trunk Excess Error Rate Low Priority LFA 001 Digital Trunk Loss Frame Alignment AlarmLIS 037 Digital Trunk Loss Of Incoming Signal AlarmLMA 003 Digital Trunk Loss Multifrequency Alignment Alarm LPFN 082 Loss of Power feed at NT1LSLU 243 Loss Signal at LT U-SideLSN S 080 Loss of Synchronisation at NT1 S-SideLSNU 050 Loss of Synchronisation at NT1 U-SideMAGTOFF 231 Magnetic Tape Off-LineMAGTON 232 Magnetic Tape On-LineMFCER 062 R-Signalling AlarmMPGE 052 Meter Pulse Generator AlarmNAB1 106 National Bit 1 Alarm (PCM)NAB2 107 National Bit 2 Alarm (PCM)NAB3 108 National Bit 3 Alarm (PCM)NAB4 109 National Bit 4 Alarm (PCM)NAB5 110 National Bit 5 Alarm (PCM)NRJA 073 Digital Trunk Non-urgent RJA = SA4 National BIT NRSA 074 Digital Trunk Non-urgent REM Slip AlarmORA 045 Outgoing Recording AnnouncementORAHW 211 Non-urgent Alarm Announcement MachineRAI3 079 Remote Alarm Indicator 3= SA5 National Bit RECFAIL 067 DIAM Customer Announcement Recording Failure RJA 005 Digital Trunk Remote Junction AlarmRSA 008 Digital Trunk Remote Signal AlarmRSAFNEQ 155 ERSU/IRSU Stand Alone Function Not Equipped RSUAXA 224 IRSU Auxilliary Alarm ARSUAXB 225 IRSU Auxilliary Alarm BRSUAXC 226 IRSU Auxilliary Alarm CRSUAXD 227 IRSU Auxilliary Alarm DRSUCONV 174 ERSU/IRSU Convertor AlarmRSUCSFAI 146 ERSU/IRSU Circuit Switched Channel Failure RSUDOA 166 ERSU/IRSU Door Open AlarmRSUEXEQ 240 IRSU External Equipment AlarmRSUFA 165 ERSU/IRSU Fire AlarmRSUFUA 168 ERSU/IRSU Fuse Alarm (Urgent)RSUHBA 170 ERSU/IRSU High Battery VoltageRSUHFP 151 ERSU/IRSU High Feed Current Incoming Link RSUHFS 149 ERSU/IRSU High Feed Current Return Link RSUHTA 163 ERSU/IRSU High Temperature AlarmRSUHWIN 154 ERSU/IRSU Equipped Hardware Inconsistancy RSUHWINC 145 ERSU/IRSU Equipped Hardware Inconsistancy RSULAHU 241 IRSU Link Alarm High UrgencyRSULALU 242 IRSU Link Alarm Low UrgencyRSULBA 171 ERSU/IRSU Low Battery VoltageRSULFP 150 ERSU/IRSU Low Feed Current Incoming Link RSULFS 148 ERSU/IRSU Low Feed Current Return Link RSULTA 164 ERSU/IRSU Low Temperature AlarmRSUMA 172 ERSU/IRSU Mains Missing AlarmRSUMDL2 131 ERSU/IRSU Level 2 Out of Service Alarm RSUMMC 162 ERSU/IRSU MMC Test Alarm on RSURSUMPA 169 ERSU/IRSU Miscellaneous Power AlarmRSUPSFAI 147 ERSU/IRSU Packet Switched Channel Failure RSURAIS 135 ERSU/IRSU Alarm Indication SignalRSURCKR 160 ERSU/IRSU Clock Out Of Range On RSURSURCKU 161 ERSU/IRSU Clock Unlock Alarm On RSURSURCRC3 140 ERSU/IRSU CRC4 Alarm 10-3 on RSU LoopRSURCRC6 141 ERSU/IRSU CRC4 ALM 10-6 ON RSU LOOPRSURDA 152 ERSU/IRSU Return Direction AlarmRSUREER3 138 ERSU/IRSU Excessive Error Rate 10-3RSUREER5 139 ERSU/IRSU Excessive Error Rate 10-5RSURHDB3 142 ERSU/IRSU HDB3 Code Violation 10-3RSURHDB5 143 ERSU/IRSU HDB3 Code Violation 10-5RSURICA 157 ERSU/IRSU Incoming Clock Absent on RSURSURLFA 136 ERSU/IRSU Loss Of Frame AlignmentRSURLIS 134 ERSU/IRSU Loss Of Incoming SignalRSURLOS 133 ERSU/IRSU Loss Of Synchronisation on CLLK RSUROCA 158 ERSU/IRSU Outgoing Clock Absent on RSURSURPCA 159 ERSU/IRSU Partner Clock Absent RSURSURRJA 144 ERSU/IRSU Remote Junction AlarmRSURSLP 137 ERSU/IRSU Slip Alarm on RSU LoopRSURTIS 132 ERSU/IRSU RTIS Isolation AlarmRSUSAF 156 ERSU/IRSU Stand Alone Function AlarmRSUVLA 167 ERSU/IRSU Verification Loop AlarmSACE 197 Supervision of Exchange EquipmentSASD 033 Unavailable Lines Homogen GroupSBCT 196 Supervision Blocked Calls Trunk GroupSBTK 193 Supervision Blocked TrunkSDCE 198 Supervision Call Delay by CESDTD 194 Supervision Dial Tone DelaySEEF 213 Excessive Erroneous Frames X25SEHO 189 Extreme High Occupancy ServiceSELA 187 Extreme Low Available Service CircuitSERA 060 Excesseive X25 TR RestartSERI 061 Excessive Call Restart X25 TRSKPD 185 Supervision KP Delay on Trunk GroupSLIP 006 Digital Trunk Slip AlarmSLOC 236 Supervision Line Lock-OutSLTT 235 Supervision Long Hold Time TrunksSNST 192 Supervision Never Seized Trunk GroupsSOIZ 199 Supervision Outgoing /Incoming Seizure Per Trunk Group SPC 100 Semi Permanent Connection LostSPDL 195 Supervision Post Dialing DelaySPRO 031 Supervision Protocol Specification EventSRAB 178 Supervision Route ANS BIDSRAC 181 Supervision Route Average Convenient TimeSRAH 182 Average Hold Time by RouteSRAS 179 Low Answer/Seizure By RouteSRAV 175 Supervision Route AvailibilitySRBC 183 Supervision Route Bid P Circ&hourSREO 176 Supervision Route Extreme HiSRFL 076 AAH Alarm Records Full AlarmSRHO 177 Supervision Route High OccupancySROW 180 Call Attempt Ovflow P RouteSRSC 184 Seizure/Available Trunk by RouteSSCF 034 Service Circuit Failure Type Service Circuit SSCO 191 Congestion Service CircuitSSEM 202 Supervision Extreme High Occupancy SCM SSHM 201 Supervision High Occupancy SCMSSHO 188 High Ocupancy Service CircuitSSLA 186 Low Available Service CircuitSSLO 190 Low Occupancy ServiceSSRL 237 Supervision Seizure Rate LinesSSTK 234 Supervision Seizure Rate TrunksSSTT 233 Supervision Short Hold Time TrunksSTCU 038 Trunk Usage SupervisionSTGD 039 Unavailable TR Per Trunk GroupSTGF 040 TR Failure Per Trunk GroupSTGO 041 TR Occupation Per Trunk GroupTAUBUS 026 Overvoltage on TAU BusTAXBO 066 Tax Buffer Overflow LTLTAXFF 064 Tax File Full ThresholdTAXFU 065 Tax File UnavailableTODS 063 Time Of Day Synchronisation AlarmTRDMD 089 XMIT Performed: Daily # DEGRA MIN High TRDMM 090 XMIT Performed: Monthly#DEGRA MIN High TRESD 093 XMIT Performed: Daily # Error SEC High TRESM 094 XMIT Performed: Monthly # Error SEC High TRSESD 091 XMIT Performed: Daily # SEV Error SEC TRSESM 092 XMIT Perfoermed: Monthly # SEV Error SEC TRSLIPD 103 XMIT Performed: Daily # Slips High TRSLIPH 095 XMIT Performed: Hourly # Slips High TTOHACS 049 ACS Maximum Threshold Ratio Reached URELP 212 Unrequested Loop Exists On PRAV5PROT 239 V5 Protocol ErrorXFIX 075 TCE Crossover Fixed告警相关的人机命令1)DISPLAY-ACTIVE-ALARMS 用来显示系统所有告警信息.<19:OPTION=ALL.AFU_ZHOU 2001-10-20 16:35:49 SAPW0006 0130/0006/0003SEQ=1237.2001-10-20 00011 C74L105 KYBWAF01 HSRRIF43SWA-ALARM HANDLINGDISPLAY-ACTIVE-ALARMS SUCCESSFUL-------------------------------------------------------------------------WITH OPTION ALLACTIVE ALMCAT = NORMAL---------------------------------SBL ALARMSCAT I SOURCE+ALMTIME SBLALM NA SBLNBR RITPOSIT ERRT ALM-QUALURG 0+10-20 16:33:04 SMCL 1516 3 4 H ~~ ~~ ~~~~~~ ~~~~~~~~NURG 0+10-20 04:25:10 ASST 000C 2 50 B ~~ ~~ ~~~~~~ ~~~~~~~~NURG 0+10-20 02:00:15 ASST 000C 9 50 C ~~ ~~ ~~~~~~ ~~~~~~~~ LOADSHARING GROUP ALARMSCAT I SOURCE+ALMTIME DIRALM FUNC GRPURG 0+10-30 00:29:41 LOADSH ~~~ 1URG 0+10-30 02:40:48 LOADSH 1 3URG 0+10-30 02:47:36 LOADSH 1 7LAST REPORT 000112) DELETE-ALARM 用来删除某些告警源已不存在,但未能自动清除的告警.这些告警在R_ALRECF(SOURCE=0)或R_SAHRECA(SOURCE=1)中仍有记录.<1189:ALMTIME=0&10&30&00&29&41.<19:OPTION=ALL.DISPLAY-ACTIVE-ALARMS SUCCESSFUL-------------------------------------------------------------------------WITH OPTION ALLACTIVE ALMCAT = NORMAL---------------------------------SBL ALARMSCAT I SOURCE+ALMTIME SBLALM NA SBLNBR RITPOSIT ERRT ALM-QUALNURG 0+10-20 04:25:10 ASST 000C 2 50 B ~~ ~~ ~~~~~~ ~~~~~~~~NURG 0+10-20 02:00:15 ASST 000C 9 50 C ~~ ~~ ~~~~~~ ~~~~~~~~LAST REPORT 000113)此外还有对告警种类和告警参数重新定义的命令MODIFY-ALCAT-PARAM(7630)MODIFY-ALARM-PARAM(17)DISPLAY-ALCAT-PARAM(7631)DISPLAY-ALARM-PARAM(18)以上命令详细使用方法请参考命令手册.4. 例行测试和诊断测试4.1 区别和特点作为交换机维护的工具,例行测试(ROUTING TEST)和诊断测试(DIAGNOSTIC TEST)都是用来检测故障和确定故障部位的.两者的区别在于RT是作为预防性维护的一种手段,在系统中一般作为任务来执行,可以预置周期性执行,并且以不影响正常话务为原则.DT是作为纠正性纠正性维护工具,仅在需要时才调用执行.DT是对SBL操作,测试时首先需使SBL退出服务,因此会影响到被测对象的正常业务.所以对处于正常工作状态的设备或SBL不要进行诊断测试.强烈提醒P&L DISK载有整个系统的程序和数据,平时均处于工作状态,不要试图在线对DISK进行测试,一旦对DISK诊断测试将会导致程序和数据的丢失,进而造成系统瘫痪!例行测试的特点归纳如下:例行测试的作用是检测故障,提供故障定位信息,确保系统正常工作;例行测试是根据维护周期,在交换机低话务量期间执行;例行测试是针对一个或多个器件进行测试.例如:对DSN中的TASL,AS1L,S12L,S23L,用户电路的ALCB,ALCN(J型机)等.因而例行测试的项目是用DEVTYPE来表示的;例行测试仅对有效空闲的器件进行测试,某一器件处在忙或未被激活等状况时,就不会被包含在这此测试中;如某个器件被发现有故障,它仍然被再次置成有效空闲,而故障信息将被报告及分析;根据例行测试执行的频度,例测程序可以是覆盖或者是常驻内存;根据测试资源(如TAU,TSA)的有效性,几个例测可以同时进行;在例行测试期间,防卫模块(DFCE)的再启动和再装载,都将使例测中断.被测模块的再启动也将使例测提前终止.英文缩写说明RT ROUTINE TESTCTGC Clock and tone generation controlDTGE digital tone generationOPLL own phase locked loopOFLL own frequency locked loopPFLL partner frequency locked loopERSO external reference sourceCTOD Central Tone Distribution SBLCCLD Central Clock Distribution SBLTLCS TONE LINK CENTRAL TO SUITECLCS CLOCK LINK CENTRAL TO SUITETLSR TONE LINK SUITE TO RACKTASL Terminal Access Switch Link SBLAS1L ACCESS SWITCH/1.STAGE LINKS12L ACCESS SWITCH/2.STAGE LINKS23L ACCESS SWITCH/3.STAGE LINKDFCE Defence Control ElementPLCE Peripheral and Load Control ElementCTCE Clock&Tone Control Element4.2 功能说明例测功能对交换机的设备做例行测试,定期检测其使用状态.可以例测的设备主要有:时钟设备CTGC,DTGE,OPLL,OFLL,PFLL,ERS时钟分布设备CTOD, CCLD, CLCS, TLCS, TLSR,RACL网络设备TASL,AS1L,S12L,S23L; 带宽带的局网络结构不一样,只有TASL, ASVL两级.服务电路设备SVCCH, DTMFR2A4.3 简要的模块类型说明例测相关的模块有:DFCEDFCE模块上的FMM 12D接收所有设备的例测请求,根据所例测设备的发不同的消息到不同的模块开始测试.CTCE交换机系统时钟控制软件所在的模块,负责时钟例测的软件也在CTCE上面. SACELDC存放实施RT的FMM.4.4 维护要点说明对于新局,建议在工程实施完毕后对所有相关设备做一次例测,以检测是否有数据的问题,否则到了维护阶段就无法区分是否硬件确实有问题.维护阶段一般一个月做一次,尤其是时钟和时钟分布设备,因为测试时有非常短暂的两路时钟的切换,一般情况下对系统没有影响,不要连着做几遍,可能对系统造成不必要的影响.正由于此原因,我们在数据上设置RACL只能一个一个机架做. 一般例测有都放到晚间或话务空闲时做.网络维护有两个MACRO : NETWORK, NETWLINK非常有用.NETWORK可以查看我们认为可能有问题的网络板在网络结构中的位置,便于检查相关的故障板.NETWLINK可以查看实时的网络端口状态.4.5 人机命令1)START-RT 立即启动例测<452:TESTCAT=RT,DEVTYPE=XXXX,EN=H'YYYY&ZZ,21=1,22=1,23=1&1&1.2)STOP-RT 停止正在运行的例测<453:TESTNBR=XXXX.3)CREATE-RT 创建例测,使测试按照一定的周期在指定的时间启动测试<454:TESTCAT=RT,DEVTYPE=XXXX,STRDATE=MONTH&DAY,STRTIME=HOURS&MINUTES, PERIOD=NOPERIOD/DAILY/WEEKLY/MONTHLY.4)REMOVE-RT 删除例测<455:TESTNBR=XXXX.5)MODIFY-RT 修改例测<456:TESTNBR=XXXX,STRDATE=MONTH&DAY,STRTIME=HOURS&MINUTES,PERIOD=NOPE RIOD/DAILY/WEEKLY/MONTHLY.6)DISPLAY-RT 显示例测<457:ALL.7)SUSPEND-RT 挂起已创建的例测,直到RESUME-RT的运行.。

M e r i d i a n1O P T系列基本数据培训北京世纪逸腾网络科技发展有限责任公司目录一、培训要求二、PBX数据管理程序的导入和退出三、基本数据管理程序（一）LD 2 PBX时间和日期（二）LD 10/20 分机数据的管理（三）LD 43 数据备份四、基本维护诊断程序(一）LD 32 查看分机或模拟中继卡板状态：(二）LD 23 查看ACD数据配置（三）LD 20 查看模拟中继数据：（四）LD 37 输入/输出诊断（五）LD 60 查看数字中继或时钟状态（六）LD 80 呼叫追踪（七）LD 96 DCH管理一、培训要求1、了解验收文档的各部分内容；2、硬件知识：a、CPU、驱动器的位置及按键的意义；b、各环路的意义及如何数环路；c、外围各卡板的意义及如何确定其位置端口；d、了解内外配线3、如何连接及进入维护终端；4、如何连接使用MODEM；5、学会查阅维护手册：a、第一册，会查阅各参数的含义；b、第二册，会查阅各种维护命令；c、第三册，会查阅错误信息。

6、学会打印、修改（改分机号、增减常用功能等）、拷贝、删除分机数据；7、掌握基本维护程序，如LD32、37、43、80、96、60；8、掌握维护话机的使用方法，对I/O口及中继的维护；9、掌握数字话机及话务台的操作；10、掌握邮箱的使用方法、增加、删改用户。

二、PBX数据管理程序的导入和退出1、维护终端的连接：A：使用维护终端或PC机的超级终端连接PBX的串口（如：OPT11C PORT 0）；B：连接属性为：9600BPS，数据为8位，停止位1位，奇偶校验为：N，流控制为XON/XOFF；C：终端连线与PBX PORT0 之间要用25针的转换头。

2、PBX的LOG IN 与LOG OUT：STEP 输入系统响应（进入）1、输入回车键 OVL111 BKGD或OVL111 IDLE2、输入 logi PASS？3、输入密码：0000，然后，回车 >4、输入 ld XX（XX是覆盖程序号） REQ：或. 程序标志符表明程序已装载完毕5、在覆盖程序中输入所需的命令（退出）6、当任务完成后注销覆盖程序，输入：**** >7、输入 logo OVL111 BKGD或OVL111 IDLE三、基本数据管理程序（一）LD 2 PBX时间和日期：1）打印：.ttad XXX DD MM YY HH MM SS星期日月年时分秒2）设置：.stad DD MM YY HH MM SS（二）LD 10/20 分机数据的管理：1）修改：>LD 10/20REQ chg （修改）TYPE 500/2XXX （话机类型）TN L S C U （L S C U--环路框槽位端口）或 C U （OPT11C端口）ECHG yes （单项修改）ITEM aaa yyy （aaa 为修改项目，yyy 为修改内容）2）拷贝：>LD 10/20REQ cpy nTYPE 500/2XXXCFTN L S C U (被拷贝数据的环路框槽位端口号) 或 C USFMT auto （自动拷贝）3）搬迁数据：>LD 10/20REQ mov （搬迁）TYPE 500/2XXXTN L S C U或 C UTOTH L S C U或 C U4）删除话机数据：>LD 10/20REQ outTYPE 500/2XXXTN L S C U或 C U5）打印分机数据>LD 10/20REQ prtTYPE 500/2XXXTN L S C U或 C U6）退出本程序：REQ end或****（三）LD 43 数据备份>LD 43.edd（注意：输入以上命令后不再碰键盘或鼠标，直到存盘结束。

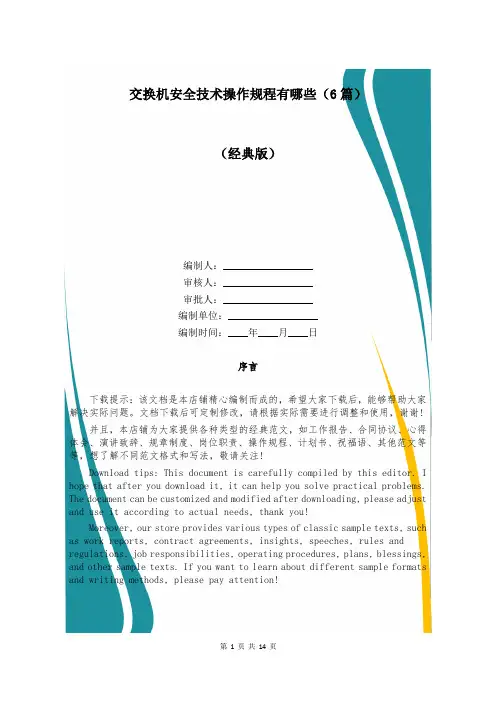

交换机安全技术操作规程有哪些（6篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!交换机安全技术操作规程有哪些（6篇）交换机安全技术操作规程有哪些篇1自动电话交换机维修安全操作规程自动电话交换机作为企业通信的核心设备，其稳定运行至关重要。

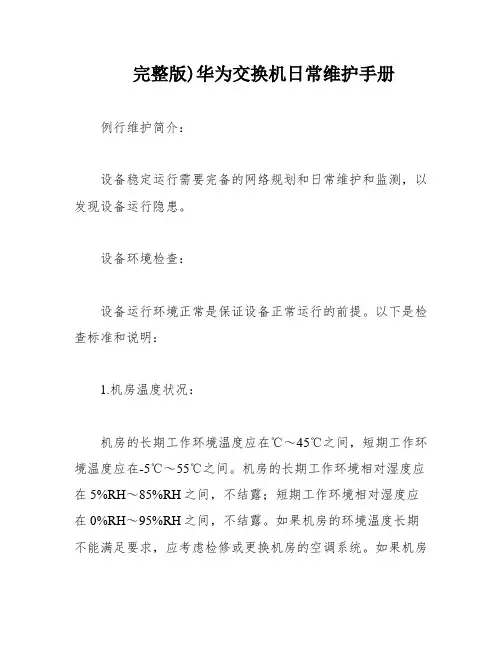

完整版)华为交换机日常维护手册例行维护简介：设备稳定运行需要完备的网络规划和日常维护和监测，以发现设备运行隐患。
