已知条件：模拟变电所主接线

10kV侧采用双路电源供电，主接线采用单母线分段的接线方式，401、402、201、202采用无压掉闸，母联245、445备用自投，1＃变压器为油浸式变压器，2＃变压器为干式变压器。

保护配置：

201断路器：电流速断、过电流保护；202断路器：电流速断、过电流保护；

211断路器：电流速断、过电流、瓦斯保护；221断路器：电流速断、过电流、温度保护；

212断路器：电流速断、过电流保护；222断路器：电流速断、过电流保护

自动装置：401、402、201、202采用无压掉闸、母联245、445采用备用电源自投

1. 题目：1号变压器由运行转检修

运行方式：201受电带4#母线，202受电带5#母线，1＃、2＃变压器分列运行

考核重点：开操作票；模拟操作。考核时间：15分钟

倒 闸 操 作 票

年 月 日 机 字 第 号

发令人：

受令人：

下令时间： 年 月 日 时 分

操作开始： 年 月 日 时 分

操作结束： 年 月 日 时 分

操作任务：1号变压器由运行转检修

（运行方式：201受电带4#母线，202受电带5#母线，1＃、2＃变压器分列运行）

操作顺序

操 作 项 目

1 退出445自投 “+” 压板

2 拉开401

3 检查401应拉开

4 拉开401-4

5 拉开401-2

6 拉开211

7 检查211应拉开

8 拉开211-2

9 拉开211-4

10 合上445

11 检查445应合上

12 检查445负荷

13 在401-2变压器侧验电

14 在401-2变压器侧挂1#地线

15 在211-2变压器侧验电

16 在211-2变压器侧挂2#地线

操作人： 监护人：

2．题目：1＃变压器由检修转运行

运行方式：201受电带4#母线，202受电带5#母线，2＃变压器运行带全负荷

倒 闸 操 作 票

年 月 日 机 字 第 号

发令人：

受令人：

下令时间： 年 月 日 时 分

操作开始： 年 月 日 时 分

操作结束： 年 月 日 时 分

操作任务：1＃变压器由检修转运行

（现运行方式：201受电带4#母线，202受电带5#母线，2＃变压器运行带全负荷）

操作顺序 操 作 项 目

1 拆除211-2变压器侧1#地线 2 拆除401-2变压器侧2#地线

3 检查待恢复供电范围内接地线、短路线已拆除

4 检查211应拉开

5 合上211—4

6 合上211—2

7 检查401应拉开

8 合上211

9 检查211应合上

10 听211变压器声音应正常

11 拉开445

12 检查445应拉开

13 合上401—2

14 检查401—2开关侧电压应正常

15 合上401—4

16 合上401

17 检查401应合上

18 检查401负荷情况

19 检查211、221变压器负荷情况

20 投入445自投 “+” 压板

操作人：

监护人：

3．题目：212线路开关由运行转检修操作

运行方式：201受电带4#母线，202受电带5#母线，1＃、2＃变压器分列运行

倒 闸 操 作 票

年 月 日 机 字 第 号

发令人：

受令人：

下令时间： 年 月 日 时 分

操作开始： 年 月 日 时 分

操作结束： 年 月 日 时 分

操作任务：212线路开关由运行转检修

（现运行方式：201受电带4#母线，202受电带5#母线，1＃、2＃变压器分列运行）

操作顺序 操 作 项 目

1 拉开212

2 检查212应拉开

3 拉开212—2

4 拉开212—4

5 在212—2开关侧验电

6 在212—2开关侧挂1#地线

7 在212—4开关侧验电

8 在212—4开关侧挂2#地线

9 取下212控制保险

10 取下212合闸保险 操作人： 监护人：

4．题目：212线路开关由检修转运行操作

运行方式：201受电带4#母线，202受电带5#母线，1＃、2＃变压器分列运行

倒 闸 操 作 票

年 月 日 机 字第 号

发令人：

受令人：

下令时间： 年 月 日 时 分

操作开始： 年 月 日 时 分

操作结束： 年 月 日 时 分

操作任务：212线路开关由检修转运行

（现运行方式：201受电带4#母线，202受电带5#母线，1＃、2＃变压器分列运行）

操作顺序 操 作 项 目

1 拆除212—4开关侧2#地线

2 拆除212—2开关侧1#地线

3 检查待恢复供电范围内接地线、短接线已拆除

4 给上212控制保险

5 给上212合闸保险

6 检查212应拉开

7 合上212—4

8 合上212—2

9 合上212

10 检查212应合上

11 检查212线路负荷情况

操作人： 监护人：

5．201线路故障无电

运行方式：201受电带4#母线，202受电带5#母线，212、222、211、221、401、402运行，401、402、201、202无压掉闸运行，母联245、445备用电源自投运行。

考核要点：

（1） 现象判断；

（2） 事故处理。

考核时间：15分钟

答案：

事故现象：

1．音响；

2．故障电压等级、信号灯、掉闸开关、动作开关、光字牌亮暗；

3. 绿灯现象，红灯现象；

4. 保护盘、掉闸开关、信号灯亮开关；

5. 回零电流表，有指示电流表。

事故处理：

序号 事故处理内容 评分 （第一人） （第二人）

1 停止音响，记录时间

检查光字牌、表计、灯光及保护动作情况做好记录

2

复归保护及开关操作手把

退出201无压掉闸及245自投压板（不考核）

3 检查201、245开关无异常

4 检查10千伏4#、5#母线电压应正常，检查201线路无电压

5 将以上情况报调度及主管部门

6 拉开201-4、201-2

7 填写相关记录

合计

6．题目：1#变高压套管相间故障

运行方式：201受电带4#母线，202受电带5#母线，212、222、211、221、401、402运行，401、402、201、202无压掉闸运行，母联245、445备用电源自投运行，1＃变压器为油浸式变压器，2＃变压器为干式变压器

考核要点：（1）现象判断；（2）事故处理。考核时间：15分钟

答案：事故现象

1．音响；

2．故障电压等级、信号灯、掉闸开关、动作开关、光字牌亮暗；

3. 绿灯现象，红灯现象；

4. 保护盘、掉闸开关、信号灯亮开关；

5. 电流表回零，电流表有指示。

事故处理：1． 2． 3． 4． 5． 6. 7. 8. 9

7．题目：2#变过温掉闸

运行方式：201受电带4#母线，202受电带5#母线，212、222、211、221、401、402运行，401、402、201、202无压掉闸运行，母联245、445备用电源自投运行，1＃变压器为油浸式变压器，2＃变压器为干式变压器

8．题目：1#变内部相间故障

运行方式：201受电带4#母线，202受电带5#母线，212、222、211、221、401、402运行，401、402、201、202无压掉闸运行，母联245、445备用电源自投运行，1＃变压器为油浸式变压器，2＃变压器为干式变压器

9．题目：212线路远端相间瞬间性故障

运行方式：201受电带4#母线，202受电带5#母线，212、222、211、221、401、402运行，401、402、201、202无压掉闸运行，母联245、445备用电源自投运行，1＃变压器为油浸式变压器，2＃变压器为干式变压器 10．212线路近端相间瞬间性故障

运行方式：201受电带4#母线，202受电带5#母线，212、222、211、221、401、402运行，401、402、201、202无压掉闸运行，母联245、445备用电源自投运行，1＃变压器为油浸式变压器，2＃变压器为干式变压器

11. 222线路远端相间永久性故障

运行方式：201受电带4#母线，202受电带5#母线，212、222、211、221、401、402运行，401、402、201、202无压掉闸运行，母联245、445备用电源自投运行，1＃变压器为油浸式变压器，2＃变压器为干式变压器

12．222线路近端相间永久性故障

运行方式：201受电带4#母线，202受电带5#母线，212、222、211、221、401、402运行，401、402、201、202无压掉闸运行，母联245、445备用电源自投运行，1＃变压器为油浸式变压器，2＃变压器为干式变压器

合集下载

xxx公司水电厂操作票、工作票管理规定

xxx公司水电厂操作票、工作票管理规定

粤电资产经营公司水电厂操作票、工作票管理规定》

新丰江发电有限责任公司实施细则

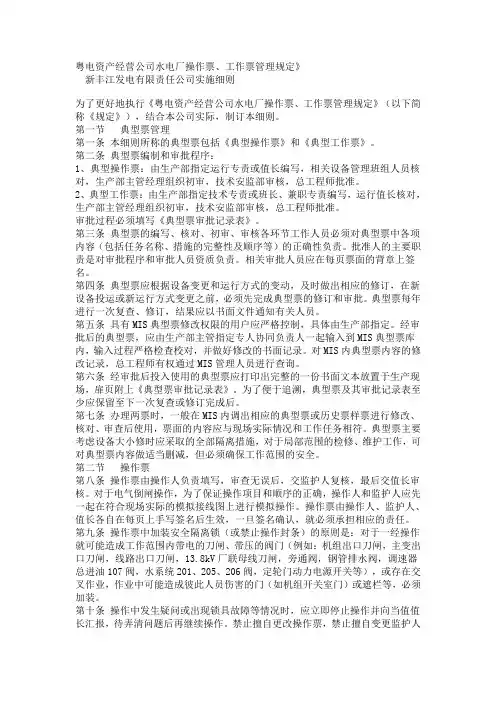

为了更好地执行《粤电资产经营公司水电厂操作票、工作票管理规定》（以下简称《规定》），结合本公司实际，制订本细则。
