操作票操作手册教案资料

一、含义：两票：工作票、操作票；三制：交接班制、巡回检查制、设备定期试验轮换制。

工作票：工作票是准许在电气设备上工作的书面命令，也是执行保证安全技术措施的书面依据。

操作票：操作票是防止误操作（误拉、误合、带负荷拉、合隔离开关、带地线合闸等）的主要措施。

二倒闸操作票第一节变电站倒闸操作票的适用范围第1条倒闸操作应根据指令，受令人复诵无误后执行。

发布指令应准确、清晰，使用规范的术语和设备双重名称，即设备名称和编号。

发令人和受令人应先互报单位、岗位和姓名，操作人员（包括监护人）应了解操作目的和操作顺序。

对指令有疑问时应向发令人询问清楚无误后执行。

第2条倒闸操作的基本条件1、有与现场一次设备和实际运行方式相符的一次系统模拟图（包括各种电子接线图）。

2、操作设备应具有明显的标志，包括命名、编号、分合指示，旋转方向、切换位置的指示及设备相色等。

3、高压电气设备都应安装完善的防误操作闭锁装置。

第3条每张操作票只能填写一个操作任务。

操作人员在操作的过程中只能手持当前任务的操作票。

一个操作任务系指根据“一个操作指令，为了相同的操作目的而进行的一系列相互关联并依次进行的倒闸操作过程”。

如：1、倒换母线或倒换变压器、倒换电压互感器的操作。

2、主变压器所属各侧停送电的操作或仅主变某一侧的操作。

3、母联开关或旁路开关与线路开关切换负荷的操作。

第4条下列各项工作可以不用操作票：1、事故应急处理。

2、拉合断路器（开关）的单一操作。

上述操作在完成后应做好记录，事故应急处理应保存原始记录。

其他倒闸操作，必须填写操作票。

第5条倒闸操作的基本要求：1、禁止带负荷拉合隔离开关（刀闸）。

2、开始操作前，应先在一次系统模拟图（或微机防误装置、微机监控装置）上进行核对性模拟预演，无误后，再进行操作。

操作前应先核对系统方式、设备名称、编号和位置，操作中应认真执行监护复诵制度。

操作过程中应按照“三审”合格的操作票填写的顺序逐项操作。

每操作完一步，应检查无误后做一个“√”记号，全部操作完毕后进行复查。

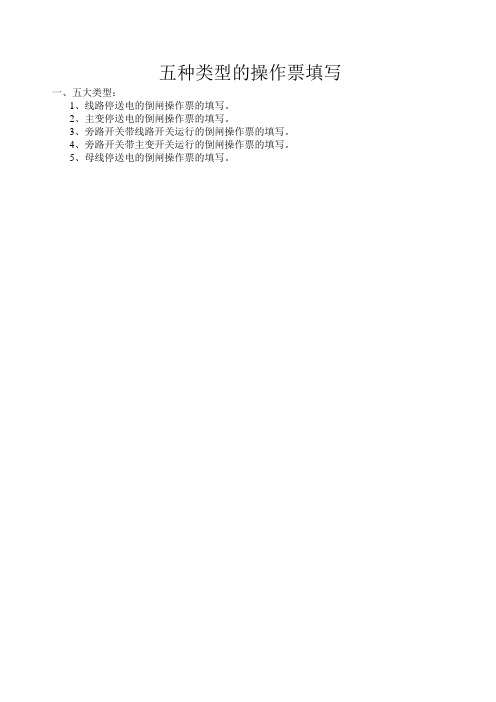

五种类型的操作票填写一、五大类型：1、线路停送电的倒闸操作票的填写。

2、主变停送电的倒闸操作票的填写。

3、旁路开关带线路开关运行的倒闸操作票的填写。

4、旁路开关带主变开关运行的倒闸操作票的填写。

5、母线停送电的倒闸操作票的填写。

直馈线停送电操作举例具体的一条直馈线路（220kV孜平线265开关）的停、送电操作票A.（线路开关由运行转线路检修）1、转开关冷备用（1）退重合闸投闭锁重合闸压板→退重合闸出口压板→重合闸切换开关切至“停用”（2）拉开关→检查开关位置（3）拉开两侧刀闸拉开线路侧刀闸→检查线路侧刀闸位置→拉开母线侧刀闸→检查母线侧刀闸位置（4）退出高频保护。

2、转线路冷备用取下线路PT二次保险3、安措设置（1）检查XX开关间隔内各侧刀闸均在分闸位置（2）验电、接地、检查验明线路出线侧确无电压→合线路刀闸靠线路侧地刀→检查地刀位置调度下令的标示牌入票，未下令的不入。

B.（线路开关由运行转开关检修）1、转开关冷备用2、安措设置（先一次后二次的原则）（1）检查该开关确在冷备用状态（2）验电、接地、检查验明开关与母线侧刀闸之间确无电压→合母线刀闸靠开关侧地刀→检查地刀位置→验明开关与线路侧刀闸之间确无电压→合线路侧刀闸靠开关侧地刀→检查地刀位置3、退出相关保护压板4、断开相关二次回路合闸回路、二次电压回路、控制回路、信号回路C. （线路开关由线路检修转运行）1、检查该设备“所有保护确已正确投入”2、拆除安全措施拉开地刀→检查位置→拆除标示牌→检查回路内其他地刀在分位。

3、转冷备用给上线路PT二次保险4、转热备用（1）检查开关在分位（2）合上母线侧刀闸→检查位置（3）→检查二次电压切换（4）合上线路侧刀闸→检查位置（5）投入高频保护5、转运行（1）合开关→检查位置→检查三相电流正常投入重合闸（重合闸切换开关切至“单重”→投入重合闸出口压板→退出闭锁重合闸压板）D.（线路开关由开关检修转运行）1、恢复相关二次回路合闸回路、二次电压回路、控制回路、信号回路2、恢复相关保护压板投入相关保护跳闸出口压板，（开关尚未合闸无需测试脉冲），投入失灵启动压板时，出口开关在合闸位置，故需测试脉冲。

某电网公司电气操作票业务指导书一、引言电气操作票是电网公司运行维护管理中的重要工具之一，用以指导操作人员进行电气设备的运行、检修、试验等操作。

为了确保操作的安全、高效和规范，本指导书详细介绍了电气操作票的编制、审批、操作、归档等全过程。

二、编制电气操作票1. 确定编制电气操作票的目的和内容：根据实际运维情况，明确电气操作票的编写目的和需要操作的设备内容。

2. 收集相关资料：如设备参数、操作规程、操作流程等。

3. 编制操作票内容：根据收集到的资料，编写详细的操作步骤及相关注意事项。

4. 设计操作票格式：设计操作票的格式，包括票面格式、编号、操作步骤、操作人员签名等，确保操作票清晰易懂。

5. 逐级审批：操作票需经过逐级审批，确保操作程序的合理性和安全性。

三、操作票的使用与操作1. 按照编制的电气操作票，操作人员应仔细阅读操作票的内容，并确保对操作步骤和安全注意事项的全面理解。

2. 操作人员应核对操作票上的设备参数、标识与实际设备是否一致，避免错误操作。

3. 操作过程中应注意安全操作规程，佩戴好防护用品，如手套、护目镜等。

4. 操作过程中遇到问题应及时汇报上级或相关人员，并按照规定进行处理。

5. 操作结束后，应及时将操作票归档，并记载设备运行情况、操作人员签名等。

四、操作票的管理与归档1. 操作票应按照操作日期和操作类型进行归档，以便随时查阅和追溯。

2. 操作票应在规定的时间内进行复查，确保操作票的准确性和规范性。

3. 操作票的保管由专人负责，确保其安全可靠。

4. 操作票的销毁应按照公司规定的文件销毁程序进行。

五、操作票的更新与修订1. 对于常规操作票，应定期进行评审和修订，确保其与实际操作相符。

2. 对于变动较大的操作步骤，应及时修订操作票，并重新进行审批和使用。

六、操作票的监督与考核1. 定期组织对操作人员进行电气操作票的培训，提高其操作能力和安全意识。

2. 建立操作人员的考核制度，对其操作过程进行评估和记录。

1、核对设备运行方式2、检查500kV水增甲线5013开关三相在合闸位置3、在500kV第一串联络5012开关汇控箱：4、1）合上刀闸、地刀控制电源空气开关8D35、2）合上刀闸、地刀马达电源空气开关8A26、断开500kV第一串联络5012开关7、检查500kV第一串联络5012开关三相在分闸位置8、在500kV继保室4P 500kV水增甲线主一保护屏上将1QK切换至“中断路器检修”位置9、在500kV继保室5P 500kV水增甲线主二保护屏上将1QK切换至“中断路器检修”位置10、拉开500kV第一串联络5012开关1M侧50121刀闸11、检查500kV第一串联络5012开关1M侧50121刀闸三相在拉开位置12、拉开500kV第一串联络5012开关2M侧50122刀闸13、检查500kV第一串联络5012开关2M侧50122刀闸三相在拉开位置14、在500kV继保室2P 500kV 5012断路器保护屏:1)断开500kV第一串联络5012开关控制电源1空气开关4K12)断开500kV第一串联络5012开关控制电源2空气开关4K215、合上500kV第一串联络5012开关1M侧501217接地刀闸16、检查500kV第一串联络5012开关1M侧501217接地刀闸三相在合上位置17、合上500kV第一串联络5012开关2M侧501227接地刀闸18、检查500kV第一串联络5012开关2M侧501227接地刀闸三相在合上位置19、在500kV第一串联络5012开关汇控箱：1）断开刀闸、地刀控制电源空气开关8D32）断开刀闸、地刀马达电源空气开关8A21、拉开500kV第一串联络5012开关1M侧501217接地刀闸2、检查500kV第一串联络5012开关1M侧501217接地刀闸三相在拉开位置3、拉开500kV第一串联络5012开关2M侧501227接地刀闸4、检查500kV第一串联络5012开关2M侧501227接地刀闸三相在拉开位置5、检查送电范围接地已全部拆除6、在500kV继保室2P 500kV 5012断路器保护屏:1)合上500kV第一串联络5012开关控制电源1空气开关4K12)合上500kV第一串联络5012开关控制电源2空气开关4K27、检查500kV第一串联络5012开关三相在分闸位置8、合上500kV第一串联络5012开关1M侧50121刀闸9、检查500kV第一串联络5012开关1M侧50121刀闸三相在合上位置10、合上500kV第一串联络5012开关2M侧50122刀闸11、检查500kV第一串联络5012开关2M侧50122刀闸三相在合上位置12、合上500kV第一串联络5012开关13、检查500kV第一串联络5012开关三相在合闸位置14、在500kV继保室4P 500kV水增甲线主一保护屏上将1QK切换至“正常”位置15、在500kV继保室5P 500kV水增甲线主二保护屏上将1QK切换至“正常”位置1、核对设备运行方式2、抄下220kV水万甲线电度表底数3、检查220kV水万甲线停电后，220kV水万乙线不会过负荷4、断开220kV水万甲线4668开关5、检查220kV水万甲线4668开关三相在分闸位置6、汇报调度7、再经调度命令8、拉开220kV水万甲线线路侧46684刀闸9、检查220kV水万甲线线路侧46684刀闸在拉开位置10、拉开220kV水万甲线5M母线侧46685刀闸11、检查220kV水万甲线5M母线侧46685刀闸在拉开位置12、检查220kV水万甲线6M母线侧46686刀闸在拉开位置13、检查220kV继保室19P 220kV 5M6M母差及失灵保护屏一220kV水万甲线刀闸位置显示正确14、检查220kV继保室20P 220kV 5M6M母差及失灵保护屏二220kV水万甲线刀闸位置显示正确15、在220kV继保室11P 220kV水万甲线主一保护屏：16、1)断开220kV水万甲线4668开关控制电源1空气开关4DK117、2)断开220kV水万甲线4668开关控制电源2空气开关4DK218、汇报调度19、再经调度命令20、合上220kV水万甲线母线侧4668B0接地刀闸21、检查220kV水万甲线母线侧4668B0接地刀闸在合上位置22、合上220kV水万甲线CT侧4668C0接地刀闸23、检查220kV水万甲线CT侧4668C0接地刀闸在合上位置24、在220kV水万甲线4668开关汇控箱：25、1）断开DS/ES控制电源空气开关8D326、2）断开DS/ES电机电源空气开关8D41、核对设备运行方式2、在220kV水万甲线4668开关汇控箱：3、1）合上DS/ES控制电源空气开关8D34、2）合上DS/ES电机电源空气开关8D45、拉开220kV水万甲线母线侧4668B0接地刀闸6、检查220kV水万甲线母线侧4668B0接地刀闸在拉开位置7、拉开220kV水万甲线CT侧4668C0接地刀闸8、检查220kV水万甲线CT侧4668C0接地刀闸在拉开位置9、检查送电范围内接地确已全部拆除10、汇报调度11、再经调度命令12、在220kV继保室11P 220kV水万甲线主一保护屏：13、1)合上220kV水万甲线4668开关控制电源1空气开关4DK114、2)合上220kV水万甲线4668开关控制电源2空气开关4DK215、检查220kV水万甲线4668开关三相在分闸位置16、合上220kV水万甲线5M母线侧46685刀闸17、检查220kV水万甲线5M母线侧46685刀闸在合上位置18、合上220kV水万甲线线路侧46684刀闸19、检查220kV水万甲线线路侧46684刀闸在合上位置20、检查220kV水万甲线6M母线侧46686刀闸在拉开位置21、检查220kV继保室19P 220kV 5M6M母差及失灵保护屏一220kV水万甲线刀闸位置显示正确22、检查220kV继保室20P 220kV 5M6M母差及失灵保护屏二220kV水万甲线刀闸位置显示正确23、汇报调度24、再经调度命令25、合上220kV水万甲线4668开关26、检查220kV水万甲线4668开关三相在合闸位置将500kV水增线由运行转检修1、抄下500kV水增线电度表底数2、断开500kV第一串联络5012开关3、检查500kV第一串联络5012开关三相在分闸位置4、在500kV第一串联络5012开关操作把手上悬挂“禁止合闸，线路有人工作”标示牌一块5、断开500kV水增线5013开关6、检查500kV水增线5013开关三相在分闸位置7、在500kV水增线5013开关操作把手上悬挂“禁止合闸，线路有人工作”标示牌一块8、汇报调度9、再经调度命令10、检查500kV第一串联络5012开关三相在分闸位置11、拉开500kV第一串联络5012开关2M侧50122刀闸12、检查500kV第一串联络5012开关2M侧50122刀闸三相在拉开位置13、在500kV第一串联络5012开关2M侧50122刀闸操作把手上悬挂“禁止合闸，线路有人工作”标示牌一块14、拉开500kV第一串联络5012开关1M侧50121刀闸15、检查500kV第一串联络5012开关1M侧50121刀闸三相在拉开位置16、检查500kV水增线5013开关三相在分闸位置17、拉开500kV水增线5013开关1M侧50131刀闸18、检查500kV水增线5013开关1M侧50131刀闸三相在拉开位置19、在500kV水增线5013开关1M侧50131刀闸操作把手上悬挂“禁止合闸，线路有人工作”标示牌一块20、拉开500kV水增线5013开关2M侧50132刀闸21、检查500kV水增线5013开关2M侧50132刀闸三相在拉开位置22、在500kV继保室2P 500kV 5012断路器保护屏：1）断开500kV第一串联络5012开关控制电源1空气开关4K12）断开500kV第一串联络5012开关控制电源2空气开关4K223、在500kV继保室3P 500kV 5013断路器保护屏：1）断开500kV水增线5013开关控制电源1空气开关4K12）断开500kV水增线5013开关控制电源2空气开关4K224、汇报调度25、再经调度命令26、在500kV水增线线路CVT二次侧验明确无电压27、合上500kV水增线线路侧501367接地刀闸28、检查500kV水增线线路侧501367接地刀闸三相在合上位置29、在500kV水增线CVT端子箱：1）断开500kV水增线计量电压空气开关1MCB2）断开500kV水增线测控、功角电压、地刀闭锁电压空气开关2MCB3）断开500kV水增线主一、辅A、断路器保护电压空气开关3MCB4）断开500kV水增线主二、辅B保护、录波电压保护电压空气开关4MCB30、在500kV第一串联络5012开关汇控箱：1）断开刀闸、地刀控制电源空气开关8D32）断开刀闸、地刀马达电源空气开关8A231、在500kV水增线5013开关汇控箱：1）断开刀闸、地刀控制电源空气开关8D32）断开刀闸、地刀马达电源空气开关8A2将500kV水增线由检修转运行1、在500kV第一串联络5012开关汇控箱：1）合上刀闸、地刀控制电源空气开关8D32）合上刀闸、地刀马达电源空气开关8A22、在500kV水增线5013开关汇控箱：1）合上刀闸、地刀控制电源空气开关8D32）合上刀闸、地刀马达电源空气开关8A23、在500kV第一串联络5012开关操作把手上取下“禁止合闸，线路有人工作”标示牌一块4、在500kV水增线5013开关操作把手上取下“禁止合闸，线路有人工作”标示牌一块5、在500kV第一串联络5012开关2M侧50122刀闸操作把手上取下“禁止合闸，线路有人工作”标示牌一块6、在500kV水增线5013开关1M侧50131刀闸操作把手上取下“禁止合闸，线路有人工作”标示牌一块7、在500kV水增线CVT端子箱：1）合上500kV水增线计量电压空气开关1MCB2）合上500kV水增线测控、功角电压、地刀闭锁电压空气开关2MCB3）合上500kV水增线主一、辅A、断路器保护电压空气开关3MCB4）合上500kV水增线主二、辅B保护、录波电压保护电压空气开关4MCB8、拉开500kV水增线线路侧501367接地刀闸9、检查500kV水增线线路侧501367接地刀闸三相在拉开位置10、检查送电范围内接地确已全部拆除11、汇报调度12、再经调度命令13、在500kV第一串联络5012开关汇控箱：1）断开刀闸、地刀控制电源空气开关8D32）断开刀闸、地刀马达电源空气开关8A214、在500kV水增线5013开关汇控箱：1）断开刀闸、地刀控制电源空气开关8D32）断开刀闸、地刀马达电源空气开关8A215、在500kV继保室2P 500kV 5012断路器保护屏1）合上500kV 第一串联络5012开关控制电源1空气开关4K1 2）合上500kV 第一串联络5012开关控制电源2空气开关4K216、在500kV继保室3P 500kV 5013断路器保护屏1）合上500kV 水增线5013开关控制电源1空气开关4K12）合上500kV 水增线5013开关控制电源2空气开关4K217、检查500kV水增线5013开关三相在分闸位置18、合上500kV水增线5013开关2M侧50132刀闸19、检查500kV水增线5013开关2M侧50132刀闸三相在合上位置20、合上500kV水增线5013开关1M侧50131刀闸21、检查500kV水增线5013开关1M侧50131刀闸三相在合上位置22、检查500kV第一串联络5012开关三相在分闸位置23、合上500kV第一串联络5012开关1M侧50121刀闸24、检查500kV第一串联络5012开关1M侧50121刀闸三相在合上位置25、合上500kV第一串联络5012开关2M侧50122刀闸26、检查500kV第一串联络5012开关2M侧50122刀闸三相在合上位置27、汇报调度28、再经调度命令29、合上500kV水增线5013开关30、检查500kV水增线5013开关三相在合闸位置31、合上500kV第一串联络5012开关32、检查500kV第一串联络5012开关三相在合闸位置将220kV水万甲线由运行转检修1、核对设备运行方式2、抄下220kV水万甲线电度表底数3、检查220kV水万甲线停电后，220kV水万乙线不会过负荷4、断开220kV水万甲线4668开关5、检查220kV水万甲线4668开关三相在分闸位置6、在220kV水万甲线4668开关操作把手上悬挂“禁止合闸，线路有人工作”标示牌一块7、汇报调度8、再经调度命令9、检查220kV水万甲线4668开关三相在分闸位置10、拉开220kV水万甲线线路侧46684刀闸11、检查220kV水万甲线线路侧46684刀闸在拉开位置12、在220kV水万甲线线路侧46684刀闸操作把手上悬挂“禁止合闸，线路有人工作”标示牌一块13、拉开220kV水万甲线5M侧46685刀闸14、检查220kV水万甲线5M侧46685刀闸在拉开位置15、检查220kV水万甲线6M侧46686刀闸在拉开位置16、在220kV继保室19P 220kV 5 M 6M母差及失灵保护屏一检查220kV水万甲线刀闸位置显示正确17、在220kV继保室20P 220kV 5M6M母差及失灵保护屏二检查220kV水万甲线刀闸位置显示正确18、在220kV继保室11P 220kV水万甲线主一保护屏：19、1)断开220kV水万甲线4668开关控制电源1空气开关4K120、2)断开220kV水万甲线4668开关控制电源2空气开关4K221、汇报调度22、再经调度命令23、在220kV水万甲线CVT二次侧验明确无电压24、合上220kV水万甲线线路侧466840接地刀闸25、检查220kV水万甲线线路侧466840接地刀闸在合上位置26、在220kV水万甲线CVT端子箱断开线路电压空气开关27、在220kV水万甲线4668开关汇控箱：28、1）断开DS/ES控制电源空气开关8D329、2）断开DS/ES电机电源空气开关8D4将220kV水万甲线由检修转运行1、核对设备运行方式2、取下220kV水万甲线4668开关操作把手上“禁止合闸，线路有人工作”标示牌一块3、取下220kV水万甲线线路侧46684刀闸操作把手上“禁止合闸，线路有人工作”标示牌一块4、在220kV水万甲线4668开关汇控箱：5、1）合上DS/ES控制电源空气开关8D36、2）合上DS/ES电机电源空气开关8D47、拉开220kV水万甲线线路侧466840接地刀闸8、检查220kV水万甲线线路侧466840接地刀闸在拉开位置9、在220kV水万甲线CVT端子箱合上线路电压空气开关10、检查送电范围内接地确已全部拆除11、汇报调度12、再经调度命令13、在220kV继保室11P 220kV水万甲线主一保护屏：14、1)合上220kV水万甲线4668开关控制电源1空气开关4K115、2)合上220kV水万甲线4668开关控制电源2空气开关4K216、检查220kV水万甲线4668开关三相在分闸位置17、合上220kV水万甲线5M侧46685刀闸18、检查220kV水万甲线5M侧46685刀闸在合上位置19、合上220kV水万甲线线路侧46684刀闸20、检查220kV水万甲线线路侧46684刀闸在合上位置21、检查220kV水万甲线6M母线侧46686刀闸在拉开位置22、在220kV继保室19P 220kV 5M6M母差及失灵保护屏一检查220kV水万甲线刀闸位置显示正确23、在220kV继保室20P 220kV 5M6M母差及失灵保护屏二检查220kV水万甲线刀闸位置显示正确24、汇报调度25、再经调度命令26、合上220kV水万甲线4668开关27、检查220kV水万甲线4668开关三相在合闸位置28、检查负荷分配正常将500kV 1M由运行转检修1、核对设备运行方式2、检查500kV水增甲线线5013开关三相在合闸位置3、断开500kV第一串联络5012开关4、检查500kV第一串联络5012开关三相在分闸位置5、检查500kV第二串联络5022开关三相在合闸位置6、断开#2主变变高5021开关7、检查#2主变变高5021开关三相在分闸位置8、检查500kV第三串联络5032开关三相在合闸位置9、断开#2主变变高5031开关10、检查#2主变变高5031开关三相在分闸位置11、检查500kV第四串联络5042开关三相在合闸位置12、断开500kV穗水乙线5041开关13、检查500kV穗水乙线5041开关三相在分闸位置14、检查500kV水莞甲线5053开关三相在合闸位置15、断开500kV第五串联络5052开关16、检查500kV第五串联络5052开关三相在分闸位置17、在500kV继保室500kV水增甲线主一保护屏4P 将1QK切换至“中断路器检修”位置18、在500kV继保室500kV水增甲线主二保护屏5P 将1QK切换至“中断路器检修”位置19、在500kV继保室500kV穗水乙线主一保护屏47P 将1QK切换至“边断路器检修”位置20、在500kV继保室500kV穗水乙线主二保护屏48P 将1QK切换至“开关1检修”位置21、在500kV继保室500kV水莞甲线主一保护屏64P 将1QK切换至“中断路器检修”位置22、在500kV继保室500kV水莞甲线主二保护屏65P 将1QK切换至“中断路器检修”位置23、检查500kV第一串联络5012开关三相在分闸位置24、拉开500kV第一串联络5012开关1M侧50121刀闸25、检查500kV第一串联络5012开关1M侧50121刀闸三相在拉开位置26、检查#2主变变高5021开关三相在分闸位置27、拉开#2主变变高5021开关1M侧50211刀闸28、检查#2主变变高5021开关1M侧50211刀闸三相在拉开位置29、检查#3主变变高5031开关三相在分闸位置30、拉开#3主变变高5031开关1M侧50311刀闸31、检查#1主变变高5031开关1M侧50311刀闸三相在拉开位置32、检查500kV穗水乙线5041开关三相在分闸位置33、拉开500kV穗水乙线5041开关1M侧50411刀闸34、检查500kV穗水乙线5041开关1M侧50411刀闸三相在拉开位置35、检查500kV第五串联络5052开关三相在分闸位置36、拉开500kV第五串联络5052开关1M侧50521刀闸37、检查500kV第五串联络5052开关1M侧50521刀闸三相在拉开位置38、在500kV第一串联络5012开关汇控箱：1)断开刀闸、地刀控制电源空气开关8D32)断开刀闸、地刀马达电源空气开关8A239、在#2主变变高5021开关汇控箱：1)断开刀闸、地刀控制电源空气开关8D32)断开刀闸、地刀马达电源空气开关8A240、在#3主变变高5031开关汇控箱：1)断开刀闸、地刀控制电源空气开关8D32)断开刀闸、地刀马达电源空气开关8A241、在500kV穗水乙线5041开关汇控箱：1)断开刀闸、地刀控制电源空气开关8D32)断开刀闸、地刀马达电源空气开关8A242、在500kV第五串联络5052开关汇控箱：1)断开刀闸、地刀控制电源空气开关8D32)断开刀闸、地刀马达电源空气开关8A243、在500kV继保室2P 500kV 5012断路器保护屏：1)断开500kV第一串联络5012开关控制电源1空气开关4K12)断开500kV第一串联络5012开关控制电源2空气开关4K2 44、在500kV继保室6P 500kV 5021断路器保护屏：1)断开#2主变变高5021开关控制电源1空气开关4K12)断开#2主变变高5021开关控制电源2空气开关4K245、在500kV继保室41P 500kV 5031断路器保护屏：1)断开#3主变变高5031开关控制电源1空气开关4K12)断开#3主变变高5031开关控制电源2空气开关4K246、在500kV继保室49P 500kV 5041断路器保护屏：1)断开500kV穗水乙线5041开关控制电源1空气开关4K12)断开500kV穗水乙线5041开关控制电源2空气开关4K2 47、在500kV继保室62P 500kV 5052断路器保护屏：1)断开500kV第五串联络5052开关控制电源1空气开关4K12)断开500kV第五串联络5052开关控制电源2空气开关4K2 48、在500kV 1M CVT A相端子箱：1)断开500kV 1M A相CVT测控同期电压空气开关2ZKK2)断开500kV 1M A相CVT保护同期电压空气开关3ZKK49、在500kV 1M 5117接地刀闸静触头处验明确无电压50、在500kV 1M 5117、5127接地刀闸端子箱：1)合上1M母线地刀马达总电源空气开关ZKK12)合上5117控制电源空气开关1ZK3)合上5127控制电源空气开关2ZK51、合上500kV 1M 5117接地刀闸52、检查500kV 1M 5117接地刀闸三相在合上位置53、在500kV 1M 5127接地刀闸静触头处验明确无电压54、合上500kV 1M 5127接地刀闸55、检查500kV 1M 5127接地刀闸三相在合上位置56、在500kV 1M 5117、5127接地刀闸端子箱：1)断开1M母线地刀马达总电源空气开关ZKK12)断开5117控制电源空气开关1ZK3)断开5127控制电源空气开关2ZK将500kV 1M由检修转运行1、核对设备运行方式2、在500kV 1M 5117、5127接地刀闸端子箱：1)合上1M母线地刀马达总电源空气开关ZKK12)合上5117控制电源空气开关1ZK3)合上5127控制电源空气开关2ZK3、拉开500kV 1M 5117接地刀闸4、检查500kV 1M 5117接地刀闸三相在拉开位置5、拉开500kV 1M 5127接地刀闸6、检查500kV 1M 5127接地刀闸三相在拉开位置7、在500kV 1M 5117、5127接地刀闸端子箱：1)断开1M母线地刀马达总电源空气开关ZKK12)断开5117控制电源空气开关1ZK3)断开5127控制电源空气开关2ZK8、在500kV 1M CVT A相端子箱：1)合上500kV 1M A相CVT测控同期电压空气开关2ZKK2)合上500kV 1M A相CVT保护同期电压空气开关3ZKK9、检查送电范围接地已全部拆除10、在500kV继保室2P 500kV 5012断路器保护屏：1）合上500kV第一串联络5012开关控制电源1空气开关4K1 2）合上500kV第一串联络5012开关控制电源2空气开关4K2 11、在500kV继保室6P 500kV 5021断路器保护屏：1）合上#2主变变高5021开关控制电源1空气开关4K12）合上#2主变变高5021开关控制电源2空气开关4K212、在500kV继保室41P 500kV 5031断路器保护屏：1）合上#3主变变高5031开关控制电源1空气开关4K12）合上#3主变变高5031开关控制电源2空气开关4K213、在500kV继保室49P 500kV 5041断路器保护屏：1）合上500kV穗水乙线5041开关控制电源1空气开关4K12）合上500kV穗水乙线5041开关控制电源2空气开关4K214、在500kV继保室62P 500kV 5052断路器保护屏：1）合上500kV第五串联络5052开关控制电源1空气开关4K12）合上500kV第五串联络5052开关控制电源2空气开关4K2 15、在500kV第一串联络5012开关汇控箱：1)合上刀闸、地刀控制电源空气开关8D32)合上刀闸、地刀马达电源空气开关8A216、在#2主变变高5021开关汇控箱：1)合上刀闸、地刀控制电源空气开关8D32)合上刀闸、地刀马达电源空气开关8A217、在#3主变变高5031开关汇控箱：1)合上刀闸、地刀控制电源空气开关8D32)合上刀闸、地刀马达电源空气开关8A218、在500kV穗水乙线5041开关汇控箱：1)合上刀闸、地刀控制电源空气开关8D32)合上刀闸、地刀马达电源空气开关8A219、在500kV第五串联络5052开关汇控箱：1)合上刀闸、地刀控制电源空气开关8D32)合上刀闸、地刀马达电源空气开关8A220、检查500kV第一串联络5012开关三相在分闸位置21、合上500kV第一串联络5012开关1M侧50121刀闸22、检查500kV第一串联络5012开关1M侧50121刀闸三相在合上位置23、检查#2主变变高5021开关三相在分闸位置24、合上#2主变变高5021开关1M侧50211刀闸25、检查#2主变变高5021开关1M侧50211刀闸三相在合上位置26、检查#3主变变高5031开关三相在分闸位置27、合上#3主变变高5031开关1M侧50311刀闸28、检查#1主变变高5031开关1M侧50311刀闸三相在合上位置29、检查500kV穗水乙线5041开关三相在分闸位置30、合上500kV穗水乙线5041开关1M侧50411刀闸31、检查500kV穗水乙线5041开关1M侧50411刀闸三相在合上位置32、检查500kV第五串联络5052开关三相在分闸位置33、合上500kV第五串联络5052开关1M侧50521刀闸34、检查500kV第五串联络5052开关1M侧50521刀闸三相在合上位置35、合上500kV第一串联络5012开关36、检查500kV第一串联络5012开关三相在合闸位置37、合上#2主变变高5021开关38、检查#2主变变高5021开关三相在合闸位置39、合上#3主变变高5031开关40、检查#3主变变高5031开关三相在合闸位置41、合上500kV穗水乙线5041开关42、检查500kV穗水乙线5041开关三相在合闸位置43、合上500kV第五串联络5052开关44、检查500kV第五串联络5052开关三相在合闸位置45、在500kV继保室500kV水莞甲线主一保护屏64P 将1QK切换至“正常”位置46、在500kV继保室500kV水莞甲线主二保护屏65P 将1QK切换至“正常”位置47、在500kV继保室500kV穗水乙线主一保护屏47P 将1QK切换至“正常”位置48、将500kV继保室500kV穗水乙线主二保护屏48P 将1QK切换至“正常”位置49、在500kV继保室500kV水增甲线主一保护屏4P 将1QK切换至“正常”位置50、在500kV继保室500kV水增甲线主二保护屏5P 将1QK切换至“正常”位置将220kV 1M母线由运行转检修1、核对设备运行方式2、检查220kV #1母联2012开关三相在合闸位置3、检查220kV #1母联1M侧20121刀闸在合上位置4、检查220kV #1母联2M侧20122刀闸在合上位置5、在220kV 继保室33P 220kV 1M，2M母联保护屏：6、1）断开220kV #1母联2012开关控制电源1空气开关4K17、2）断开220kV #1母联2012开关控制电源2空气开关4K28、在220kV 继保室23P 220kV 1M，2M母差及失灵保护屏一投入#1母联2012开关互联LP77压板9、在220kV 继保室24P 220kV 1M，2M母差及失灵保护屏二投入#1母联2012开关互联LP77压板10、合上220kV水进甲线2M侧46702刀闸11、检查220kV水进甲线2M侧46702刀闸在合上位置12、拉开220kV水进甲线1M侧46701刀闸13、检查220kV水进甲线1M侧46701刀闸在拉开位置14、检查220kV水进乙线1M侧46711刀闸在拉开位置15、检查220kV水进乙线2M侧46712刀闸在合上位置16、检查#2主变变中1M侧22021刀闸在拉开位置17、检查#2主变变中2M侧22022刀闸在合上位置18、在220kV 继保室23P 220kV 220kV 1M，2M母差及失灵保护屏一退出#1母联2012开关互联LP77压板19、在220kV 继保室24P 220kV 220kV 1M，2M母差及失灵保护屏二退出#1母联2012开关互联LP77压板20、断开220kV #1分段2015开关21、检查220kV #1分段2015开关三相在分闸位置22、在220kV 继保室33P 220kV 1M，2M母联保护屏：23、1）合上220kV #1母联2012开关控制电源1空气开关4K124、2）合上220kV #1母联2012开关控制电源2空气开关4K225、在220kV 1M221PT汇控箱：26、1）断开220kV 1M计量交流电压空气开关8VT127、2）断开220kV 1M第二组保护交流电压空气开关8VT228、3）断开220kV 1M第一组保护交流电压空气开关8VT329、4）断开220kV 1M试验芯抽取电压空气开关8VT430、5）断开220kV 1M消谐装置电压空气开关8VT531、拉开220kV 1M221PT刀闸32、检查220kV 1M221PT刀闸在拉开位置33、断开220kV #1母联2012开关34、检查220kV #1母联2012开关三相在分闸位置35、拉开220kV #1母联1M侧20121刀闸36、检查220kV #1母联1M侧20121刀闸在拉开位置37、拉开220kV #1母联2M侧20122刀闸38、检查220kV #1母联2M侧20122刀闸在拉开位置39、检查220kV #1分段2015开关三相在分闸位置40、拉开220kV #1分段1M侧20151刀闸41、检查220kV #1分段1M侧20151刀闸在拉开位置42、拉开220kV #1分段5M侧20155刀闸43、检查220kV #1分段5M侧20155刀闸在拉开位置44、在220kV 继保室21P 220kV 1M，5M分段保护屏：45、1）断开220kV #1分段2015开关控制电源1空气开关4K146、2）断开220kV #1分段2015开关控制电源2空气开关4K247、在220kV 继保室33P 220kV 1M，2M母联保护屏：48、1）断开220kV #1母联2012开关控制电源1空气开关4K149、2）断开220kV #1母联2012开关控制电源2空气开关4K250、在220kV 继保室23P 220kV 1M，2M母差及失灵保护屏一检查刀闸位置显示正确51、在220kV 继保室24P 220kV 1M，2M母差及失灵保护屏二检查刀闸位置显示正确52、合上220kV 1M 221甲00接地刀闸53、检查220kV 1M 221甲00接地刀闸在合上位置54、在220kV 继保室23P 220kV 1M，2M母差及失灵保护屏一：55、1）投入#1分段2015开关分列运行LP75压板56、2）投入#1母联开关2012分列运行LP76压板57、在220kV 继保室24P 220kV 1M，2M母差及失灵保护屏二：58、1）投入#1分段2015开关分列运行LP75压板59、2）投入#1母联开关2012分列运行LP76压板60、在220kV 继保室19P 220kV 5M,6M母差及失灵保护屏一投入#1分段2015开关分列运行LP75压板61、在220kV 继保室20P 220kV 5M,6M母差及失灵保护屏二投入#1分段2015开关分列运行LP75压板62、在主变及66kV继保室9P #2主变保护屏A：63、1）退出跳220kV #1母联2012开关出口I 1LP37压板64、2）退出跳220kV #1分段2015开关出口I 1LP39压板65、3）投入跳220kV #2分段2026开关出口I 1LP41压板66、在主变及66kV继保室10P #2主变保护屏B：67、1）退出跳220kV #1母联2012开关出口Ⅱ1LP37压板68、2）退出跳220kV #1分段2015开关出口Ⅱ1LP39压板69、3）投入跳220kV #2分段2026开关出口Ⅱ1LP41压板70、在220kV #1分段2015开关汇控箱：71、1）断开DS/ES控制电源空气开关8D372、2）断开DS/ES电机电源空气开关8D473、在220kV #1母联2012开关汇控箱：74、1）断开DS/ES控制电源空气开关8D375、2）断开DS/ES电机电源空气开关8D476、在220kV 1M221PT汇控箱：77、1）断开DS/ES控制电源空气开关8D378、2）断开DS/ES电机电源空气开关8D479、49、在220kV水进甲线4670开关汇控箱：80、1）断开DS/ES控制电源空气开关8D381、2）断开DS/ES电机电源空气开关8D482、50、在220kV水进乙线4671开关汇控箱：83、1）断开DS/ES控制电源空气开关8D384、2）断开DS/ES电机电源空气开关8D4将#2主变由运行转检修1、核对设备运行方式2、检查#2主变停电后，#3主变不会过负荷3、在水乡控制子站主机A屏37P：1）测量PCS-992M#2从机#2主变检修压板4FLP2对地两端无异极性电压2）投入PCS-992M#2从机#2主变检修压板4FLP24、在水乡控制子站主机B屏38P：1）测量PCS-992M#2从机#2主变检修压板4FLP2对地两端无异极性电压2）投入PCS-992M#2从机#2主变检修压板4FLP25、检查66kV #2AM #1电容器组621开关在分闸位置6、检查66kV #2AM #2电容器组623开关在分闸位置7、检查66kV #2AM #1电抗器组622开关在分闸位置8、检查66kV #1AM #1电抗器组612开关在分闸位置9、检查#1站用变变高629开关在分闸位置10、检查66kV #2BM #3电容器组625开关在分闸位置11、检查66kV #2BM #4电容器组627开关在分闸位置12、检查66kV #2BM #2电抗器组624开关在分闸位置13、抄下#2主变电度表的底数14、在66kV #2AM 62APT端子箱：1）断开计量电压空气开关ZKK12）断开保护测量电压空气开关ZKK23）合上刀闸控制电源空气开关1ZK4）合上刀闸电机电源空气开关1ZKK15、拉开66kV #2AM 62APT刀闸16、检查66kV #2AM 62APT刀闸三相在拉开位置17、在66kV #2BM 62BPT端子箱：1）断开计量电压空气开关ZKK1。

一、操作票制票技术原则1、典型操作票是在特定运行方式下编制的，变电站在倒闸操作制票时，应结合现场的运行方式，参照典型票的制票顺序及制票原则进行实际制票。

2、制票时倒闸操作命令术语执行《电力调度规程》中电力调度命令术语及其含义。

3、制票过程中如果发现疑问，应及时与调度进行沟通，以保证制票的正确性。

4、母线及主变操作票制票原则：停电顺序遵循从负荷侧向电源侧逐级停电，送电顺序遵循从电源向负荷侧逐级送电。

5、母线由运行转检修时，其检修范围为母线及母线设备，不包含进线开关电源侧、出线开关线路侧（开关线路侧无-2刀闸的，地线应封在开关线路侧），制票时应根据实际运行方式及进、出线开关的实际状态进行制票；母线送电时，操作票的编制应恢复到与之相对应的母线停电票的运行方式，即停电票中母线及母线上进出线开关的原运行状态。

6、主变的操作原则：停电时遵循由低到高的顺序，先停负荷侧开关，再停电源侧开关；送电时顺序相反。

中性点接地刀闸应在拉、合主变开关操作前合入，主变停、送电操作完毕拉开。

7、当主变检修及保护传动时，在综合自动化官二联、西后屯变电站应将主变低后备联跳母联01保护压板退出，并制在操作票中（舍女寺、枣园变电站没有此压板，就不用考虑，王官屯变电站是跳高、中、低压侧分段压板）。

当主变检修或单主变运行时，非综合自动化小集、官八零、枣二联变电站应将母联01过流保护压板退出。

8、在35kV变电站6kV母线检修时，其停电范围为：主变及6kV 母线。

9、母联的操作原则：合环原则遵循从高到低的顺序，先合高压侧母联开关，再合低压侧母联开关；解环原则遵循从低到高的顺序，先拉低压侧母联开关，再拉高压侧母联开关。

10、母线及主变操作票电容器停送电原则：停电操作应先停电容器后停出线，送电操作应先送出线后送电容器。

电容器送电操作时以恢复到停电前的状态为准则。

11、PT的操作原则：停电时先拉二次保险，后拉刀闸；送电时顺序相反。

在PT检修时一次保险不操作。
