公路工程业资料是直接反映施工过程工程质量控制的重要载体，是日后公路通车运营管理的重要依据，加强和规施工阶段的业资料整理是当前公路工程施工管理的一项重要容，也是反映公路工程施工管理水平的主要方面。公路工程施工中，业资料的整理往往滞后于主体工程的进展，这主要原因：一是平时不重视业资料的管理，普遍存在“重外业、轻业”的现象，且对业资料的整理阶段性的进行，只“整”不“理”，导致业资料逻辑性、数据性错误“百出”；二是工程实施过程中，专业化的施工队伍调动频繁，如路基工程作业队伍，在进入路面铺筑时已撤离现场，造成路基资料缺失或出现不连贯错误，逻辑性较差；三是工程管理人员和档案管理人员对相互的业务不熟悉，工作责任心差，且工作岗位不固定，工作连续性差，前后脱节，导致业资料整理中的重复返工现象经常出现。

业资料的管理和工程外业的管理一样，都是工程施工管理的重要组成部分，要真正提高业管理水平，实现、外业同步，做到业资料边整理边归档的目的，就要针对工程业资料的特点提高重视程度，提高业管理人员的业务素质，切实做到在业资料管理中的“全”、“准”、“严”。“全”就是在业资料齐全上下功夫，做到文件、资料项目齐全，不出现缺少文件和频率不足等现象。“准”就是在业资料整理上严把准确关，确保资料填写的容和数据的准确性，经得起推敲和检查。“严”就是在业资料格式和组卷上，严把审查关，不合格的业资料严禁进入工程档案室。

第二节 业资料的构成和分类

一、业资料构成 .. ..

公路初步设计地勘外业验收大纲

一、验收目的

公路初步设计地勘外业验收是对道路初步设计阶段进行的地质勘察和地质工程外业进行验收，目的在于评估初步设计地质勘察工作的可靠性和准确性，检查设计方案是否符合实际情况，提出合理的修改意见，确保公路初步设计的地质基础工作达到设计要求，为后续工程建设提供可靠的依据。

二、验收内容

1.勘察设计审查文件的审核

-审查报告：审查报告中要包括地质勘察的设计要求、主要成果、勘察方法与设计。审查报告应该详细说明勘察设计各项内容是否符合规范和技术标准，以及设计分析的合理性和准确性。

-勘察报告：勘察报告中要包括地质概况、地质特点、地质灾害情况、地质工程勘察成果等内容，以及地质图、地质剖面、岩土分析报告等。勘察报告应该详细说明地质情况和地质工程勘察成果的可靠性和准确性。

2.外业验收

-针对地质工程外业勘查的实施情况进行验收。包括地质洞穴探测、钻探、地形测量、地貌勘察、地质抢险等外业工作的操作规范、数据准确性等进行检查和评估。

-验收地质剖面和钻孔数据的采集和处理情况，检查数据是否完整、准确，并与地质图、地质报告相匹配。

三、验收标准 -公路勘察、设计规范和技术标准

-地质评价和勘察报告的完整性、准确性和合理性

-外业工作操作规范和数据准确性

四、验收程序

1.开会准备阶段

-确定验收的时间和地点

-编写验收报告、计划和议程，明确验收范围和内容

-邀请相关人员参加验收会议

2.验收过程

-主持人介绍验收的目的、内容和标准

-验收人员对勘察设计审查文件进行审核，提出问题和建议

-对外业工作进行现场验收，检查操作规范和数据准确性

-对地质勘察报告进行审核，对地质图、地质剖面和岩土分析报告等进行检查

-讨论和提出修改意见，确定后续工作计划

3.验收报告编制

-根据验收过程中提出的问题和建议编写验收报告

-说明验收的结果和建议

五、验收结果 1.合格：勘察设计工作符合要求，可继续进行下一步工作。

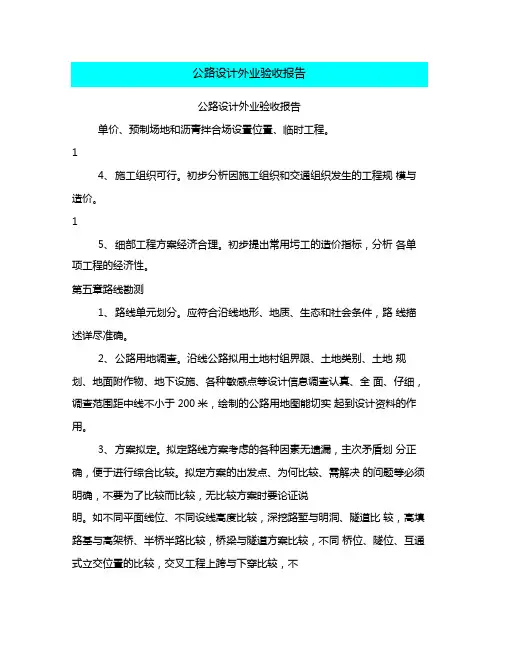

公路设计外业验收报告

公路设计外业验收报告

单价、预制场地和沥青拌合场设置位置、临时工程。

1

4、 施工组织可行。初步分析因施工组织和交通组织发生的工程规 模与造价。

1

5、 细部工程方案经济合理。初步提出常用圬工的造价指标，分析 各单项工程的经济性。

第五章路线勘测

1、 路线单元划分。应符合沿线地形、地质、生态和社会条件，路 线描述详尽准确。

2、 公路用地调查。沿线公路拟用土地村组界限、土地类别、土地 规划、地面附作物、地下设施、各种敏感点等设计信息调查认真、全 面、仔细，调查范围距中线不小于 200米，绘制的公路用地图能切实 起到设计资料的作用。

3、 方案拟定。拟定路线方案考虑的各种因素无遗漏，主次矛盾划 分正确，便于进行综合比较。拟定方案的出发点、为何比较、需解决 的问题等必须明确，不要为了比较而比较，无比较方案时要论证说

明。如不同平面线位、不同设线高度比较，深挖路堑与明洞、隧道比 较，高填路基与高架桥、半桥半路比较，桥梁与隧道方案比较，不同 桥位、隧位、互通式立交位置的比较，交叉工程上跨与下穿比较，不 第1页共19页第 3 页 共 19 页

良地质地段的比较，城镇过境方案比较，改建与旧路利用比较；不同 路线要素（技术指标）的比较。

4、不良地质地段调查。调查范围应涵盖可能的所有路线方案，比 例尺可采用 1：

10000，与路线关系描述准确，定性、半定量论述影响路线的程 度，逐段分析说明措施拟定情况。勘测阶段拟定的各路线方案，一般 均应开展同深度调查和地质调绘工作。

5、比较路段。初测同深度比较路段不小于路线全长的 70％，拟 进入设计阶段的比较路段不小于路线全长的 50％。

6、 平纵横指标均衡连续。运用运行速度的概念，检查平曲线指 标的均衡性、检查超高设置原则与路面排水要求，检查平纵组合情 况；依据地貌单元，分类、分段统计平纵指标运用情况，判断比较指 标掌握情况。

7、平纵曲线比例。平曲线占路线全长的比例不宜小于 65％，竖 曲线占路线全长的比例不宜小于 50％。

某公路外业勘测细则

外业勘测细则

为了确保本公路外业勘察任务的顺利进⾏,加强质量管理,圆满完成公路勘察设计任务,特接合本公路的实际情况,制定本段公路的外业勘测细则.

⼀.基本原则1.外业勘测必须深⼊调查研究,事实求是,精⼼勘测,保证质量,为内业设计提供正确.完整的勘测.调查资料.

2.外业⼯作开始前各专业组应熟悉有关技术标准.规范.规定,认真研究并确定勘测⽅法.⼿段.记录格式.成果提交形式,明确各组分⼯.3.各勘测记录⼿簿应字迹清晰,签署完备,所⽤符号及记录格式应符合(公路勘测设计规范)的有关规定.

4.各项外业⼯作应进⾏全⾯的⾃检并写出⾃检报告.

⼆.准备⼯作1.项⽬⼈员组成并分⼯

2.测设仪器.设备准备.

3.⽣活物资准备.

4.初拟测设计划.

三.路线布设

路线布设应注意以下⼏个⽅⾯.1.现场踏勘,对路线进⾏总体布局,拟定主要⼯程措施,确定控制点.绕避点,选择路线通过最佳位置.
