欧姆龙CPU自带232口与第三方设备通信实验

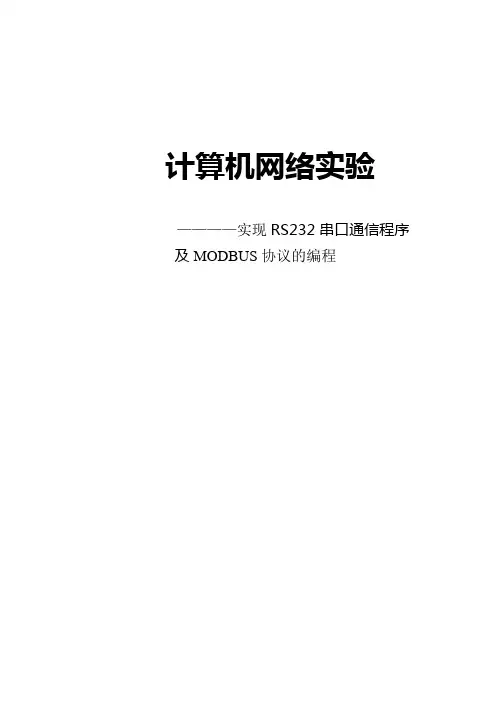

计算机网络实验————实现RS232串口通信程序及MODBUS协议的编程一．实验目的：1.熟悉并掌握RS232串口标准及原理。

2.实现PC机通过RS232串口进行数据的收发。

3．掌握MODBUS协议。

4. 掌握MODBUS协议编程的编写二、实验设备PC机一台，RS232串口通信线〔9针〕一条，跳线一个〔一台PC实验时，将其中的2和3短接〕三、实验内容界面内容：〔1〕翻开串口与关闭串口按钮〔2〕信息发送区：信息编辑区，发送信息按钮〔3〕信息接受区：信息显示区，接收信息按钮四、实验原理rs-232-c ：RS-232C标准〔协议〕的全称是EIA-RS-232C标准，其中EIA(Electronic Industry �RS-232-C、EIA�RS-422-A、EIA�RS-423A、EIA�RS-485。

这里只介绍EIA�RS-232-C〔简称232，RS232〕。

例如，目前在IBM PC机上的COM1、COM2接口，就是RS-232C接口。

RS232原理如图1-3。

图1 RS232接口电缆和引脚外观图2 RS232 引脚定义〔DB9〕RS232接口硬件握手方式1 概述在现代的各种实时监控系统和通信系统中，在Windows 9X/NT下利用VC++对RS-232串口编程是常用的手段。

Windows 同时还可以建立其他的线程。

线程是操作系统分配CPU时间的根本实体，每个线程占用的CPU时间由系统分配，系统不停的在线程之间切换。

进程中的线程共享进程的虚拟地址空间，可以访问进程的资源，处于并行执行状态，这就是多线程的根本概念。

2 VC++对多线程的支持3 多线程在串口通信中的应用3.1 串口通信对线程同步的要求因为同一进程的所有线程共享进程的虚拟地址空间，而在Windows串口通信中，对于每个串口对象，只有一个缓冲区，发送和接收都要用到，必须建立起同步机制，使得在一个时候只能进行一种操作，否那么通信就会出错。

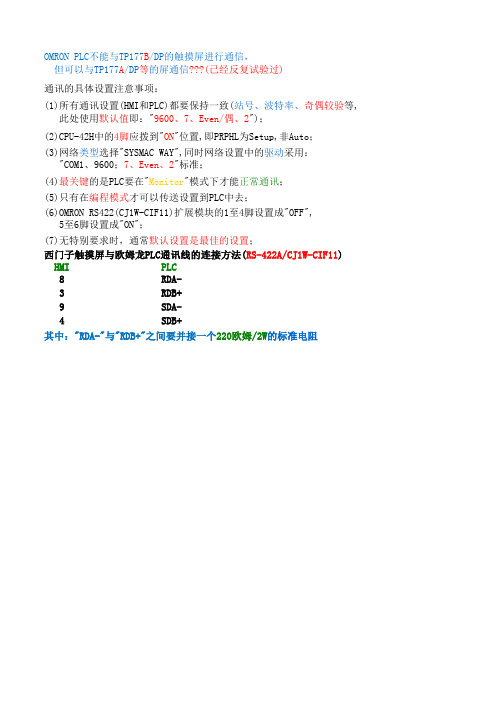

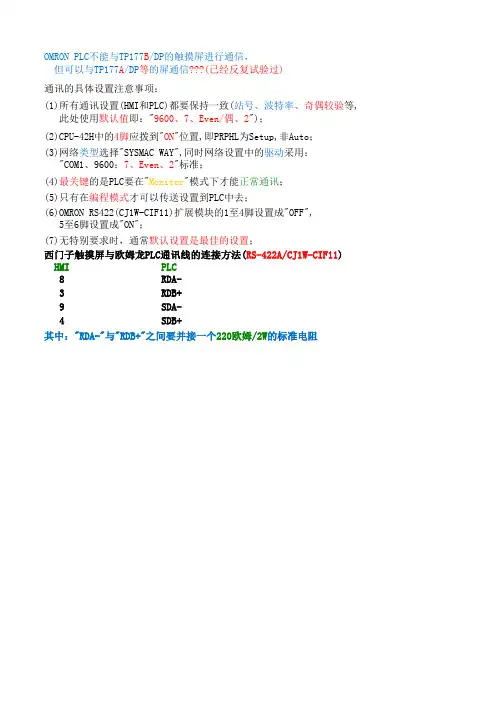

OMRON PLC不能与TP177B/DP的触摸屏进行通信，
但可以与TP177A/DP等的屏通信???(已经反复试验过)
通讯的具体设置注意事项：
(1)所有通讯设置(HMI和PLC)都要保持一致(站号、波特率、奇偶较验等,
此处使用默认值即："9600、7、Even/偶、2")；
(2)CPU-42H中的4脚应拨到"ON"位置,即PRPHL为Setup,非Auto；
(3)网络类型选择"SYSMAC WAY",同时网络设置中的驱动采用：
"COM1、9600；7、Even、2"标准；
(4)最关键的是PLC要在"Monitor"模式下才能正常通讯；
(5)只有在编程模式才可以传送设置到PLC中去；
(6)OMRON RS422(CJ1W-CIF11)扩展模块的1至4脚设置成"OFF",
5至6脚设置成"ON"；
(7)无特别要求时，通常默认设置是最佳的设置；
西门子触摸屏与欧姆龙PLC通讯线的连接方法(RS-422A/CJ1W-CIF11)
HMI PLC
8 RDA-
3 RDB+
9 SDA-
4 SDB+
其中："RDA-"与"RDB+"之间要并接一个220欧姆/2W的标准电阻。

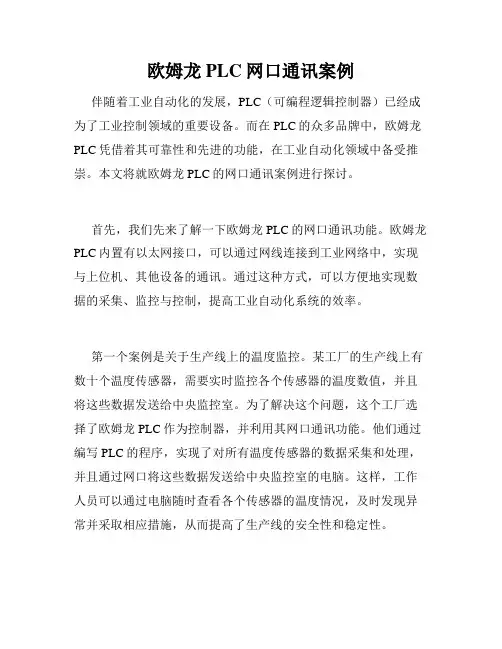

欧姆龙PLC网口通讯案例伴随着工业自动化的发展，PLC（可编程逻辑控制器）已经成为了工业控制领域的重要设备。

而在PLC的众多品牌中，欧姆龙PLC凭借着其可靠性和先进的功能，在工业自动化领域中备受推崇。

本文将就欧姆龙PLC的网口通讯案例进行探讨。

首先，我们先来了解一下欧姆龙PLC的网口通讯功能。

欧姆龙PLC内置有以太网接口，可以通过网线连接到工业网络中，实现与上位机、其他设备的通讯。

通过这种方式，可以方便地实现数据的采集、监控与控制，提高工业自动化系统的效率。

第一个案例是关于生产线上的温度监控。

某工厂的生产线上有数十个温度传感器，需要实时监控各个传感器的温度数值，并且将这些数据发送给中央监控室。

为了解决这个问题，这个工厂选择了欧姆龙PLC作为控制器，并利用其网口通讯功能。

他们通过编写PLC的程序，实现了对所有温度传感器的数据采集和处理，并且通过网口将这些数据发送给中央监控室的电脑。

这样，工作人员可以通过电脑随时查看各个传感器的温度情况，及时发现异常并采取相应措施，从而提高了生产线的安全性和稳定性。

第二个案例是关于物料输送系统的控制。

某公司的物料输送系统包含多个输送带和电机，它们需要协同工作以实现物料的高效输送。

为了控制这个系统，该公司选择了欧姆龙PLC，并利用其网口通讯功能来实现对输送带和电机的远程监控和控制。

在该系统中，每个输送带和电机都连接着一个PLC模块，并且通过网口与中央控制室的PLC进行通讯。

通过这种方式，中央控制室的操作员可以方便地监控每个输送带和电机的运行状态，并根据需要远程调整其运行参数，实现了对物料输送系统的集中控制。

第三个案例是关于能源管理的控制。

某大型建筑物需要对其能源的使用进行合理管理，以节约能源和降低成本。

为了实现这个目标，该建筑物的管理者选择了欧姆龙PLC，并利用其网口通讯功能来实时监控各个区域的能源使用情况。

他们通过将各个区域的能耗数据接入PLC，并通过网口发送给中央控制室的电脑。

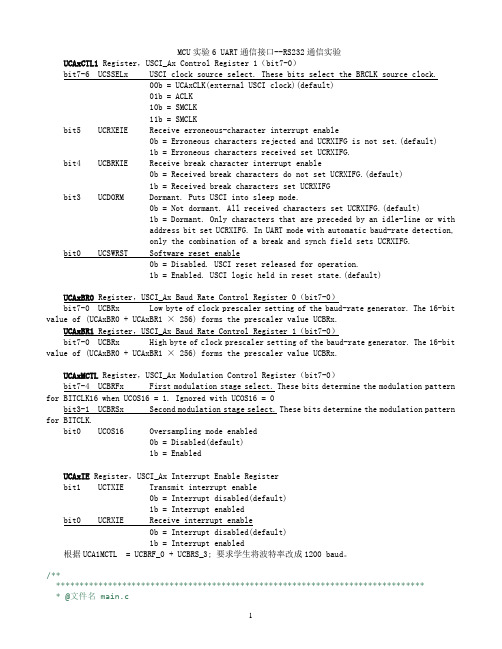

MCU实验6 UART通信接口--RS232通信实验UCAxCTL1 Register，USCI_Ax Control Register 1（bit7-0）bit7-6 UCSSELx USCI clock source select. These bits select the BRCLK source clock.00b = UCAxCLK(external USCI clock)(default)01b = ACLK10b = SMCLK11b = SMCLKbit5 UCRXEIE Receive erroneous-character interrupt enable0b = Erroneous characters rejected and UCRXIFG is not set.(default)1b = Erroneous characters received set UCRXIFG.bit4 UCBRKIE Receive break character interrupt enable0b = Received break characters do not set UCRXIFG.(default)1b = Received break characters set UCRXIFGbit3 UCDORM Dormant. Puts USCI into sleep mode.0b = Not dormant. All received characters set UCRXIFG.(default)1b = Dormant. Only characters that are preceded by an idle-line or withaddress bit set UCRXIFG. In UART mode with automatic baud-rate detection,only the combination of a break and synch field sets UCRXIFG.bit0 UCSWRST Software reset enable0b = Disabled. USCI reset released for operation.1b = Enabled. USCI logic held in reset state.(default)UCAxBR0 Register，USCI_Ax Baud Rate Control Register 0（bit7-0）bit7-0 UCBRx Low byte of clock prescaler setting of the baud-rate generator. The 16-bit value of (UCAxBR0 + UCAxBR1 × 256) forms the prescaler value UCBRx.UCAxBR1 Register，USCI_Ax Baud Rate Control Register 1（bit7-0）bit7-0 UCBRx High byte of clock prescaler setting of the baud-rate generator. The 16-bit value of (UCAxBR0 + UCAxBR1 × 256) forms the prescaler value UCBRx.UCAxMCTL Register，USCI_Ax Modulation Control Register（bit7-0）bit7-4 UCBRFx First modulation stage select. These bits determine the modulation pattern for BITCLK16 when UCOS16 = 1. Ignored with UCOS16 = 0bit3-1 UCBRSx Second modulation stage select. These bits determine the modulation pattern for BITCLK.bit0 UCOS16 Oversampling mode enabled0b = Disabled(default)1b = EnabledUCAxIE Register，USCI_Ax Interrupt Enable Registerbit1 UCTXIE Transmit interrupt enable0b = Interrupt disabled(default)1b = Interrupt enabledbit0 UCRXIE Receive interrupt enable0b = Interrupt disabled(default)1b = Interrupt enabled根据UCA1MCTL = UCBRF_0 + UCBRS_3; 要求学生将波特率改成1200 baud。

欧姆龙PLC通讯问题汇总解析本文对欧姆龙PLC在通讯时出现的各种问题进行了详细介绍，供参考。

1.Cx-ProgrammerV5.0与PLC通信不稳定：电脑与PLC的连接方式：电脑USB口(该电脑没有RS232串口)←→[USB转RS232电缆的USB插头←→USB转RS232电缆线(电脑已经安装驱动，且默认的COM4端口已经设置为COM1)中间部分←→USB转RS232电缆的RS232公头]←→[[电脑与PLC的连接电缆的RS232母头←→电脑与PLC的连接电缆线的中间部分←→电脑与PLC的连接电缆的RS232公头]]←→PLC的RS232母头。

上面单中括号内为USB转RS232电缆，双中括号内为电脑与PLC 的连接电缆。

电脑与PLC的连接电缆接线如下：(1).公头(用以连接PLC)的2、3、9分别与母头的2、3、5(用于连接电脑或USB转RS232连接线)短接，这是欧姆龙官方的连接方法；(2).公头和母头的2-2、3-3、5-5分别短接，这是RS232连接线的常规连接方法。

后来经过实践证明：上面2种电脑和PLC的连接电缆都可以使用。

第1种电缆通信稳定可靠。

对于第2种电缆，当电脑和PLC之间通过VC应用程序进行通信时效果不好，容易丢帧（用串口调试助手可以看到），只有当电脑和PLC共用电源（共地）时才没有发现问题。

所以，请尽量采用第1种连接电缆。

有时间电脑和PLC能正常通信，有时间却不行——显示“Modem已经被选中，要继续码？”故障（实际上“码”应当为“吗”），一旦出现该故障信息，就一定会出现以下故障信息：当通信不上时，笔者采用过克隆回以前的正常操作系统、重新安装Cx-ProgrammerV5.0编程软件等方法，又可以正常通信了，但一旦断线后又可能通信不上了。

有几次还发现，有些程序可以和PLC通信上，而有些程序却不行！因此，笔者就将可以通信的PLC程序先备份，然后全部删除程序中的指令，最后将目标程序的指令全部复制过来（复制时注释可以自动复制过来），这样居然电脑就可以正常和PLC进行通信了！但是——下一次这个程序可能又无法正常通信了！郁闷……根据通信错误信息“Modem已经被选中，要继续码？”，笔者找到了解决方法：在桌面上右击“我的电脑”,再点击“属性”——“硬件”——“设备管理器”，再双击“调制解调器”，再右击展开的调制解调器型号，点击“停用”就可以了。

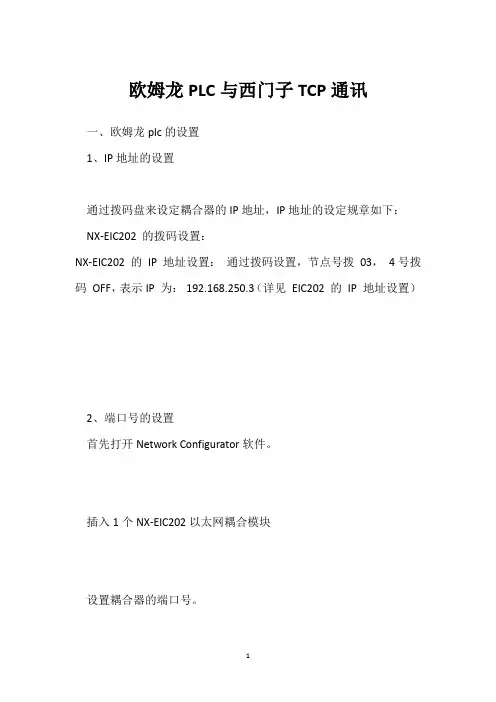

欧姆龙PLC与西门子TCP通讯一、欧姆龙plc的设置1、IP地址的设置通过拨码盘来设定耦合器的IP地址，IP地址的设定规章如下：NX-EIC202 的拨码设置：NX-EIC202 的IP 地址设置：通过拨码设置，节点号拨03，4号拨码OFF，表示IP 为：192.168.250.3（详见EIC202 的IP 地址设置）2、端口号的设置首先打开Network Configurator软件。

插入1个NX-EIC202以太网耦合模块设置耦合器的端口号。

设置要连接设备的IP地址选择与耦合器的通讯接口为Ethernet I/F。

连接耦合器8、选择与耦合器相连的设备（本地电脑的IP）9、下载程序到耦合器至此欧姆龙plc的IP地址和端口号配置完成。

3、欧姆龙Sysmac Studio中配置硬件组态和曝光变量首先组态欧姆龙PLC的硬件。

设置平安模块的输入输出形式，并添加通道解释。

建立全局变量，包含硬件通道的变量和需要使用的中间变量。

在I/O映射中将硬件通道和全局变量进行对应。

在曝光变量中建立要和西门子plc进行交互的信号点。

至此欧姆龙PLC的全部设定就完成了。

二、西门子PLC的配置1、在设备视图中建立2个TCP联接。

2、欧姆龙PLC和西门子PLC的通讯格式（1）西门子写入到欧姆龙PLC：西门子发送字节如下：01 10 00 00 0E 00 00 10 04 00 94 00 03 00 00 00 00 00 00 00所建立的曝光输入变量的长度（橙色字体）+前8个字节的固定长度，要与设定的变量长度（红色字体）大小全都，0E表示8+6=14（E），其中8为发送字节前的固定长度，6为发送数据的长度（橙色部分）。

建立的输入变量长度看I/O安排，如下图所示。

（2）西门子从欧姆龙读取数据当平安PLC组成为NX-EIC202耦合+SL3300+SID800*4+SOD400*2发送：011000000800000E040064000300接收欧姆龙PLC曝光变量：接收：01 10 28 00 00 8e 00 00 00 80 0f 00 01 00 00 00 00 00 00 00 00 00 00 00 00 07 ff 00 00 07 ff 00 00 07 ff 00 00 07 ff 00 70 0f 70 0f其中，灰色为固定返回格式，无意义，红色部分为CPU中的曝光变量的输出部分，橙色为4个输入模块的输入通道状态部分，其中1个模块的格式为00 07 ff 00，绿色部分为2片输出模块的输出通道状态，其中1个模块的格式为70 0f。

PLC与电脑的通讯线焊接手顺PLC与电脑的通讯线就我已知有三种，分别是USB线、串口线和网线。

USB线的焊接不说了，就讲解串口线和网线的焊接。

串口线是PC到PLC的RS-232通讯线。

其接口接线情况如下图所示:PLC与PC之间无协议通讯通过通讯串口RS-232进行连接，笔记本电脑没有232串口，需用RS-232转USB进行连接。

新建PLC选择CJ2M-CPU35，点击在线工作，上传I\O表。

然后从右边选择I\O表和单元设置。

点击主机架选择CJIW-SCU41-V1修改单元参数，先修改显示数据组然后修改项目中的Ppart2:port settings的设定值为usersettings，之后点击确定传送。

PLC通讯设置完成，然后保持电脑与PLC通讯一致，即通讯线完成，即可连接。

、网线的通讯连接及焊接。

网线的连接方式是按照橙白橙、绿白蓝、蓝白绿、灰白灰颜色线依次连接，然后用网线压线钳压好即可。

下面是网线通讯流程。

点击新PLC1【CJ2M】变更PLC点击显示所有，选择网络类型Ethernet\IP点击设定进行详细修改，进行IP地址设定，保持与电脑IP不一样。

但是再设定之前要查找PLC是否存在IP地址。

先用USB线连接，然后自动在线，点击IO表和单元设置，再点击从PLC传送IO表点击内置端口，然后双击下面的CJ2M即现有IP为192.168.1.51，然后换用网线，进行设定。

修改为192.168.1.51点击确定选择自动在线，如果连接成功，即可。

如果连接不成功，接着做下一步修改电脑IP确定，然后在线连接即可。

还有一种情况，假如PLC里没有程序，也就是没有IP地址，我们就要用USB线下载新的IP地址，点击IO表和单元设置，然后点击内置端口\插入版。

选择CJ2M-EIP21，修改IP地址然后点击下方的传送PC到单元T，点击确定，换回网线进行下一步操作。

接下来的的操作流程和第一种情况一样，往下做即可。

PLC 通訊設置
1.打開PLC 程式，在與PLC無法連線的情況下，請注意以下倆個設定是否統一。

在上圖中，設定打開——通訊埠打開———通訊設定（選擇標準或自定義等參數設定）
在上圖中，PLC打開———網絡模型設定打開———設備選擇（通訊埠和波率等參數設定）1.DIP開關設定
1．寫保護
ON 用戶程序，只讀DM(DM6144到DM6568)和PC設置（DM6600到DM6655）不
能從編程設備寫入。

OFF 能夠從編程設備寫入用戶程式，只讀DM(DM6144到DM6600)和（DM6600到DM6655）
2．從內存盒自動傳出
3．手握編程器顯示語言
4．擴展指令設定
5．串行通信端口設定
ON CPU單元上的外圍端口和RS-232端口由標準設定控制（上位機連接，1起始位，偶較位，7位數字，2停止位，9600bps）
但7設為OFF,側這個設置與外圍端口無關。

OFF 外圍端口由PC設置（DM6650到DM6654）控制，RS-232C端口由PC設置（DM6645到DM6649）控制。

6．用戶決定的設定
7．連接到外圍端口的設備
8．CX-協議容許。

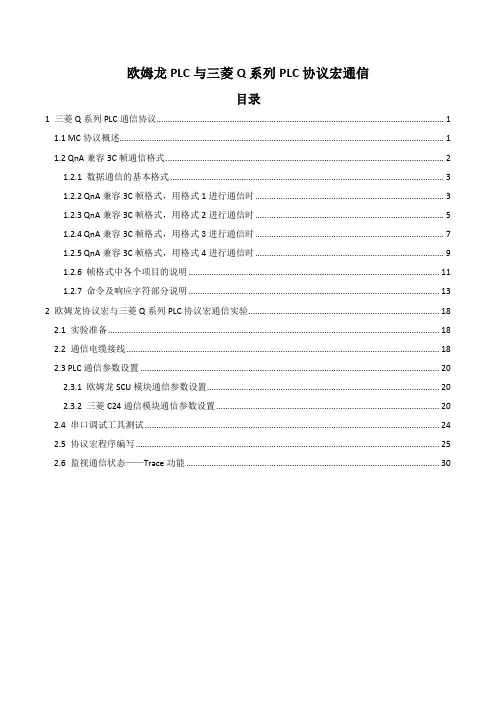

欧姆龙PLC与三菱Q系列PLC协议宏通信目录1 三菱Q系列PLC通信协议 (1)1.1 MC协议概述 (1)1.2 QnA兼容3C帧通信格式 (2)1.2.1 数据通信的基本格式 (3)1.2.2 QnA兼容3C帧格式，用格式1进行通信时 (3)1.2.3 QnA兼容3C帧格式，用格式2进行通信时 (5)1.2.4 QnA兼容3C帧格式，用格式3进行通信时 (7)1.2.5 QnA兼容3C帧格式，用格式4进行通信时 (9)1.2.6 帧格式中各个项目的说明 (11)1.2.7 命令及响应字符部分说明 (13)2 欧姆龙协议宏与三菱Q系列PLC协议宏通信实验 (18)2.1 实验准备 (18)2.2 通信电缆接线 (18)2.3 PLC通信参数设置 (20)2.3.1 欧姆龙SCU模块通信参数设置 (20)2.3.2 三菱C24通信模块通信参数设置 (20)2.4 串口调试工具测试 (24)2.5 协议宏程序编写 (25)2.6 监视通信状态——Trace功能 (30)1 三菱Q系列PLC通信协议1.1 MC协议概述三菱的Q系列PLC采用列MELSEC通讯协议，即MC协议。

所谓MC通讯协议就是对方设备通过Q系列C24或者Q 系列E71来进行PLC CPU软元件数据和程序的读出/写入的Q系列PLC用的通讯方式的名称。

MC协议采用帧的形式进行通讯，它包括以下几种帧格式：串行通信模块C24模块：A兼容1C帧，包括1-4种格式QnA兼容2C帧，包括1-4种格式；QnA兼容3C帧，包括1-4种格式；QnA兼容4C帧，包括1-5种格式；说明：格式5，用于采用二进制代码的通信如果以格式1为基准来考虑采用ASCII代码的4种通信格式就有如下不同：格式2：各文件上附加了编号的格式；格式3：用STX ETX 包围各文件的格式；格式4：各文件上附加了CR LF 的格式；详情请参考QnA兼容3C帧格式1~格式3的说明。

以太网通信模块E71：A兼容1E帧；QnA兼容3E帧。

R S232串口通信实验(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--实验名称：RS-232串口通信实验实验目的：利用单片机的TXD、RXD口，学会单片机串行口的使用。

实验原理：1、51单片机内置全双工异步串行口，共有4种工作方式，电原理图如下：2、串行通信的编程：（1）串行口控制寄存器SCON（2）SM0、SM1—串行口工作方式选择位SM0 SM1 方式功能说明0 0 0 同步移位寄存器方式（用于扩展I/O口）0 1 1 8位异步收发，波特率可变（由定时器控制）1 02 9位异步收发，波特率为fosc/64或fosc/321 1 3 9位异步收发，波特率可变（由定时器控制）（3）REN—允许串行接收位该控制为由软件置“1”或清“0”。

REN=1 允许串行口接收数据。

REN=0 禁止串行口接收数据。

（4）TB8—发送的第9位数据方式2和3时，TB8是要发送的第9位数据，可作为奇偶校验位使用，也可作为其他标志。

(例：在多机通讯中，可以标注传输内容为地址或数据) RB8—接收到的第9位数据方式2和3时，RB8存放接收到的第9位数据。

在方式1，如果SM2=0，RB8是接收到的停止位。

在方式0，不使用RB8。

（5）TI——发送中断标志位方式0时，串行发送第8位数据结束时由硬件置“1”，其它工作方式，串行口发送停止位的开始时置“1”。

TI=1，表示一帧数据发送结束，可供软件查询，也可申请中断。

CPU响应中断后, 向SBUF写入要发送的下一帧数据。

TI必须由软件清0。

RI——接收中断标志位方式0时，接收完第8位数据时，RI由硬件置1。

其它工作方式，串行接收到停止位时，该位置“1”。

RI=1，表示一帧数据接收完毕，并申请中断, CPU从接收SBUF取走数据。

该位状态也可软件查询。

RI必须由软件清“0”。

（6）特殊功能寄存器PCONSMOD：波特率倍增位方式0，波特率=fosc/12方式2，波特率= fosc*2SMOD/64方式1、3，波特率=定时器T1的溢出频率*2SMOD/643、多机通讯：主机传输的信息包括地址+数据，每个从机根据自己的地址来判断是否参与通讯SM2 —多机通信控制位用于方式2或方式3中的多机通信控制。

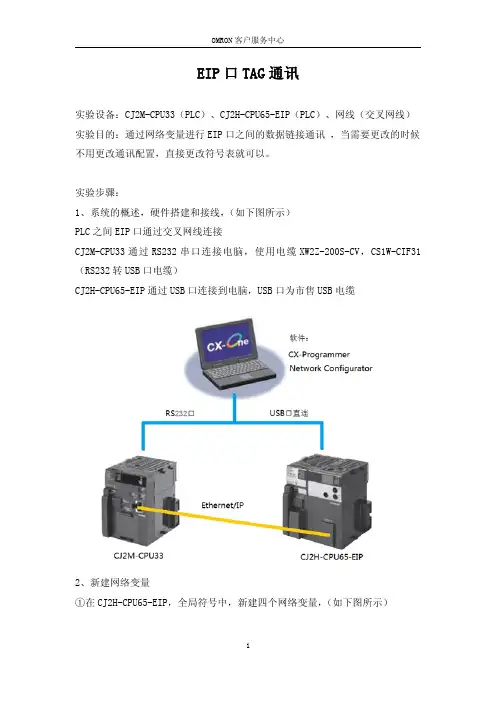

EIP口TAG通讯实验设备：CJ2M-CPU33（PLC）、CJ2H-CPU65-EIP（PLC）、网线（交叉网线）实验目的：通过网络变量进行EIP口之间的数据链接通讯，当需要更改的时候不用更改通讯配置，直接更改符号表就可以。

实验步骤：1、系统的概述，硬件搭建和接线，（如下图所示）PLC之间EIP口通过交叉网线连接CJ2M-CPU33通过RS232串口连接电脑，使用电缆XW2Z-200S-CV，CS1W-CIF31（RS232转USB口电缆）CJ2H-CPU65-EIP通过USB口连接到电脑，USB口为市售USB电缆2、新建网络变量①在CJ2H-CPU65-EIP，全局符号中，新建四个网络变量，（如下图所示）②在CJ2M-CPU33，全局符号中，新建四个网络变量，（如下图所示）3、设置两台PLC的EIP口的IP地址两台PLC分别自动创建IO表，在IO表中双击EIP模块，分别设定IP地址，然后传送到单元。

CJ2M-CPU33的IP地址设定为10.110.59.3，（如下图所示）CJ2H-CPU65-EIP的IP地址设定为10.110.59.6，（如下图所示）4、Network Configurator软件操作①在线连接是通过USB口连接到CJ2H-CPU65-EIP上，CJ2H-CPU65-EIP的EIP口连接到CJ2M-CPU33上（只需一台中设置就可以）在Option菜单下，Select Interface中选择为CJ2USB/Serial Port，（如下图所示）弹出Setup Interface选项框，端口为USB，波特率115200，（如下图所示）弹出Select Connect Network Port，电机到TCP:2上，下面OK才可以点击，否则OK是灰色的，（如下图所示）点击OK后，弹出Select Connected Network，选择Use the existing network为Ethernet/IP，再点击OK，此时Network Configurator软件连线上PLC了。

RS232串口通信实验一、认识RS232单片机的串行口是非常有用的，通过他我们可以把单片机系统的数据传回电脑处理或者接受电脑传过来的数据而进行相应的动作，在串行通讯时,要求通讯双方都采用一个标准接口,使不同的设备可以方便地连接起来进行通讯。

RS-232-C接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口. 它是在1970年由美国电子工业协会(EIA)联合贝尔系统,调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准.它的全名是"数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准"该标准规定采用一个25个脚的DB-25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定.后来IBM的PC机将RS232简化成了DB-9连接器,从而成为事实标准.而工业控制的RS-232口一般只使用RXD,TXD,GND三条线.在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE（Data Communication Equipment)而制定的。

因此这个标准的制定，并未考虑计算机系统的应用要求。

但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。

显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。

有了对这种背景的了解，我们对RS-232C标准与计算机不兼容的地方就不难理解了。

其次，RS-232C标准中所提到的“发送”和“接收”，都是站在DTE立场上，而不是站在DCE的立场来定义的。

由于在计算机系统中，往往是CPU和I/O设备之间传送信息，两者都是DTE，因此双方都能发送和接收。

（1）RS232（DB9）的接口说明1 DCD 载波检测2 RXD 接收数据3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地6 DSR 数据准备好7 RTS 请求发送8 CTS 允许发送9 RI 振铃提示（2）接口的电气特性在RS-232-C中任何一条信号线的电压均为负逻辑关系。

解决欧姆龙PLC通讯故障光域公司罗隆胜我公司是通信光缆的专业生产厂家PLC停和其他控制单元的投切计算机综合可编程控制器和其他设设备的数据近日一台设备开机后无法工作但却没发现问题看来问题是出自PLC了检修中我们注意到一个异常的现象COMM于是我们联系了欧姆龙北京维修部的技术人员指示灯平时不亮这种现象应该是RS232端口通讯集成损坏了更换一台新的C200HE-CPU42费用在六千多元也要近千元突然闪过一个念头一个是RS232端口PERIPHERAL个端口需要欧姆龙专用的20针插头进行连接PERIPHERAL但是我们又遇到了一个问题就必须专门为这台PLC配一条专门连接电缆短短一条连接线首先我们着手研究RS232和外设口的接线方法无奈我们根本接触不到这相关的资料后来通过拆解编程器连线同时在网上找到一家做二手工控设备的的公司并动手制作连线九针将连线接好一试进一步试验工控软件还是这个20针外设端口有别于RS232端口一时间所以平时多数是进行简单的联机备份不禁束手无策这类设备跟机提供的资料不但有限于是我们尝试到网上搜索相关的资料Host Link节点号有些地方也理解为所以需要用节点号来加以区分0我们发现SYSMAC-CPT编程软件是用默认的节点号而工控软件连接的节点号是估计这个就是工控软件无法通讯的原因PLC设置为但奇怪的是无论怎样修改带着深深的疑惑终于找到了问题的所在而由于通常使用的是RS232端口SYSMAC-CPT编程软件里面的端口设置也只是针对RS232端口由于没有现成的外设端口设置界面手工进行修改至此创新实践又可以继续使用了我们对欧姆龙PLC的通讯有了更深刻的认识欧姆龙PLC一般默认使用Host Link缺省设置为起动位1停止位2必须与PLC的实际节点号对应如编程器进行通讯1链接PT要进行上位链接通讯RS232端口DM6645的位0000起动位1偶校验波特率9600bps通信方式设置缺省值1 1NT 链接51BCD 码上位机链接DM6647缺省值0000外设端口PERIPHERALDM6650的位000起动位1偶校验波特率9600bps通信方式设置缺省值节点号设置寄存器号0BCD 码上位机链接DM6652缺省值0000注如果CPU 上的DIP 开关的脚5置位ON 都将使用下面所列出的标准通信设置SYSMAC-CPT编程软件通讯设置。

1．概述
本示例详细说明OMRON CP1系列 PLC 与ST3000系列人机界面进行通讯时的连接方式及参数设置。

2．测试环境
注：
*本示例适用于CP1系列PLC 及GP3000系列/ST3000系列/ST3000W 系列人机界面。

*根据您使用的PLC 、人机界面的不同，以及软件版本的不同，请您做出必要的调整。

3．系统结构
4．电缆接线图
ST3301B
COM1
RS-232C
COM1
5．人机界面设置及画面编辑
打开示例工程文件，点击系统设置->控制器/PLC，通讯设置如下图所示。

点击画面列表，基本画面B1如下图所示。

可双击各部件查看各部件的具体设置。

6．PLC设置及逻辑编程
运行CX-Programmer V9.03，点击工具栏中的“新建”图标，选择设备类型如下图所示：
双击新工程中的“设置”，打开PLC设定窗口，点击“内置RS232C端口”选项卡，设置如下图所示。

作为测试，逻辑程序只有如下一行。

7．测试
1）将人机界面程序及PLC程序分别下载后，关闭两者电源。

2）将通讯电缆两端分别连接至人机界面的COM1口及PLC的COM接口上。

3）打开人机界面及PLC电源。

4）触摸人机界面上的“位地址测试”开关，PLC的输出点Q100.00的指示灯状态应为ON，不触摸该开关时，指示灯为OFF。

触摸人机界面上的“字地址测试”开关，数值显示器显示的数据应加1。

该字开关机数据显示器的地址为D100。

实验二RS-232串口通信实验
一实验目的
（1）熟悉RS-232接口电路的作用与电路组成；
（2）掌握计算机间利用串口进行通信的连接方法；
（3）掌握串口通信软件的使用方法。

二实验所需材料
本实验要求使用：
◆UTP类电缆
◆两个RJ-45连接器
◆两个DB-9串口改RJ-45口连接器
◆两台计算机
◆一把网络压线钳
◆一把电缆剥线钳
◆一台电缆测试仪
三实验步骤
1、每两人一组，在老师指导下，根据下面的线序关系排列线序对；
一端：
2
3、使用压线钳将两端压紧。

4、使用测试仪测试连通性。

5、将两个DB-9连接器分别固定在两台计算机的串口（COM1）上。

6、将做好的线缆两端分别接入固定好的两个DB-9连接器的RJ-45端口上。

7、使用串口通讯软件测试，验证能否通讯。

四、实验总结
1.制作网线，选定一节双绞线，用剥线钳剥去两端的皮，按线序关系排列线序对，将两端分别插入水晶头中，用压线钳压好。

2.用测试仪测试网线的连通性。

3.将两个DB-9串口改RJ-45口连接器分别插入两台PC机的DB—9串口种，再用网线插入连接器的RJ-45口中，连接两台电脑。

4.用软件测试连接的状况。

一开始显示的界面
5.选择发送的文件，点击“打开”即可接收到。

6.接收文件的一端，显示文件内容。

欧姆龙PLC的连接方法
如何C200H-LK201-V1与运算机RS232口联线
C2OOH-LK201-V1单元可将C200H/C200HS&C200HE/HG/HX型号的PLC与运算机
通过RS232C通讯口联机，从而可使用SSS，CPT等编程，监控软件对PLC，进行
梯形图编程或监控。

1） C200H-LK201-V1与运算机RS232口联线如下
2）前面板设置
如位置为0052，即单元号00，波特率9600BPS，7位数据2位停止位偶校验
3）背面DIP开关和CTS开关的设置
DIP开关
4）与SSS软件的通信
在SSS软件设置相应的参数在设置菜单中进行，选择运算机上通讯号COM1或COM2。

其余的设置包括单元号，波特率，数据位，校验，停止位都要和C200H-LK201-V1的设置相一致。

在SSS中放置完成后，接CTRL+o再按F21，即可将PLC与运算机中的SSS软件进行联机。

※设置完成后（COM1）（HOST LINK）（9600）（00单元）（偶）（7）（2）与C200-LK201-V1的设置相一致。

另外，PC的型号也要设置正确，其内容也在设置菜单中进行设置。
