±0.000 以上钢筋安装的施工工艺及质量要求
钢筋型号 8 10 8 10 12 14 HRB400 16 18 20 22 25
一、二级抗震 C40 29d 29d 33d 33d 33d 33d 33d 33d 33d 33d 33d 取 250 290 264 330 396 462 528 594 660 726 825 C35 32d 32d 37d 37d 37d 37d 37d 37d 37d 37d 37d 256 320 296 370 444 518 592 666 740 814 925 C30 35d 35d 40d 40d 40d 40d 40d 40d 40d 40d 40d 280 350 320 400 480 560 640 720 800 880 1000
技 术 交 底 记 录
编 号 017
表 C2-1
工程名称 施工单位 交底提要 交底内容： 2.2.4 墙柱移位钢筋已按 1：6 进行调整。 2.2.5 各种墙柱、洞口线已经放好。 3、工艺措施及做法 3.1 剪力墙钢筋（含暗柱）安装 3.1.1 暗柱施工工艺流程 放墙体位置线、控制线、门窗洞口线→放浮浆剔凿线→无齿锯切割→剔凿浮浆→施工缝验收→ 修理预留搭接筋→安装墙体暗柱竖筋→安装暗柱箍筋→安装墙体竖筋、梯格筋→安装水平筋→ 拉筋→土建水电设备洞口、套管预留预埋→绑扎垫块→钢筋工程隐蔽验收→砼浇筑时钢筋的复 查维护。 3.1.2 施工要点 墙体浮浆剔除、清理干净，并用清水冲洗验收合格。 根据控制线，检查预留钢筋的位置、间距、保护层的厚度等是否满足图纸要求。如有移位的 钢筋，按 1：6 的比例调整到正确位置后，方可进行钢筋连接。 箍筋与主筋应垂直， 弯钩叠合处沿四角纵向钢筋方向错开设置， 绑扎结向里， 尾丝压向内侧， 暗柱第一道箍筋距地 30mm。 箍筋转角与纵向主筋交叉处均用 18#—22#火烧丝牢固成八字绑扎。 暗柱钢筋四角钢筋用兜扣。 剪力墙中直径≥16mm 的钢筋采用机械连接，接头示意如下图： 1#住宅楼（自住型商品房）等 14 项（大 兴区采育镇 DX10-0001-6006 地块项目） 北京建工集团有限责任公司 交底日期 分项工程名称 2014-07-08 钢筋工程
±0.000 以上钢筋安装的施工工艺及质量要求
500
剪力墙中直径＜16 的水平墙体分布钢筋采用绑扎搭接，接头示意如下图：
当不同直径的钢筋搭接时其搭接长度按较小的直径计算。 当剪力墙暗柱中纵筋采用搭接连接时，在纵筋搭接长度范围内箍筋应按 100mm（且≤5d，d 为搭接钢筋较小直径）加密，以红白相间的标识杆控制箍筋，保证箍筋间距均匀。 暗柱中竖向钢筋搭接时，角部钢筋的弯钩平面与模板面的夹角为 45 度。 剪力墙（含暗柱）变截面处竖向分布筋构造图：
±0.000 以上钢筋安装的施工工艺及质量要求
剪力墙中直径＜16mm 的暗柱主筋及墙体竖向分布钢筋采用绑扎搭接，接头示意如下图：
审核人 本表由施工单位填写。
≥500
35d
交底人
接受交底人
技 术 交 底 记 录
编 号 017
表 C2-1
工程名称 施工单位 交底提要 交底内容： 1#住宅楼（自住型商品房）等 14 项（大 兴区采育镇 DX10-0001-6006 地块项目） 北京建工集团有限责任公司 交底日期 分项工程名称 2014-07-08 钢筋工程
HPB300
1.3.3 钢筋接头错开长度： 钢筋规格直径 连接方式 错开长度（mm） ＜16 绑扎搭接 500 560 16 18 20 22 25
直螺纹连接，错开 35d 630 700 770 875
2、施工准备 2.1 人员准备 安装工人：60 人；配合人员 20 人；电焊工 2 人。 2.2 作业条件 2.2.1 钢筋已按加工单加工成型，并运至作业面。 2.2.2 钢筋绑扎前上一道施工工序已经监理验收合格。 2.2.3 施工缝处的浮浆层及松散混凝土清理完毕，钢筋表面的锈蚀和浮浆清理干净。 审核人 本表由施工单位填写。 交底人 接受交底人
1.3 钢筋连接 本工程中受力钢筋≥16 均采用直螺纹机械连接，＜16 的钢筋采用绑扎搭接。钢筋搭接长度和锚 固长度见下表： 1.3.1 钢筋搭接长度(mm)：
钢筋型号 8 HRB400 10 12 14 48d 48d 48d 48d
一、二级抗震 C40 取 500 取 500 576 672 55d 55d 55d 55d C30~C35 取 500 550 660 770
±0.000 以上钢筋安装的施工工艺及质量要求
门窗洞口处设置暗柱定位支架。
剪力墙上洞口长边尺寸≤300mm 时，其洞口边不另设附加筋。墙内钢筋由洞边绕过，不得截 断。 审核人 本表由施工单位填写。 交底人 接受交底人
技 术 交 底 记 录
编 号 017
表 C2-1
工程名称 施工单位 交底提要 交底内容： 剪力墙上洞口长边尺寸大于 300mm 而小于 1000mm 时，按下图加筋： 1#住宅楼（自住型商品房）等 14 项（大 兴区采育镇 DX10-0001-6006 地块项目） 北京建工集团有限责任公司 交底日期 分项工程名称 2014-07-08 钢筋工程
±0.000 以上钢筋安装的施工工艺及质量要求
c c
楼 层 板 面 楼 层 板 面
h
c/h＞ 1/6
≥1.5 Lae
h
c/h≤ 1/6
起步筋的绑扎：先在距墙柱钢筋边第一根墙钢筋位置上垂直定位梯格筋，水平钢筋伸入暗柱 或丁字墙内的锚固位置要准确，长度必须保证，第一道水平筋距地 50mm，第一道墙体竖筋 距柱边 50mm。 墙筋绑扎时，先固定二至三道水平方向定位筋 ，再进行竖向筋的绑扎，墙两端 500mm 各设 置一道梯形支撑筋(以水平钢筋间距为间距， 墙厚为长度点焊钢筋横撑)， 以保证墙筋保护层和 墙体厚度。并在水平定位筋上调好竖筋间距，开始绑水平筋。 竖向梯格筋直径比墙体竖筋大一规格，按墙两端 500 设置，设置梯格筋处不设竖筋，梯格筋 上中下三个部位设置顶模棍，顶模棍的竖向间距不大于 800mm，在转角部位、暗柱边必须设 梯格筋，保证每面墙不少于两个。 在搭接长度内采用三点绑扎，和其它钢筋交叉绑扎时，不得省去三点绑扎，且在搭接长度内 必须绑扎三根水平筋或三根竖向钢筋。如图：
审核人 本表由施工单位填写。
交底人
接受交底人
技 术 交 底 记 录
编 号 017
表 C2-1
工程名称 施工单位 交底提要 交底内容： 1#住宅楼（自住型商品房）等 14 项（大 兴区采育镇 DX10-0001-6006 地块项目） 北京建工集团有限责任公司 交底日期 分项工程名称 2014-07-08 钢筋工程
注：钢筋搭接长度不得小于 500mm
审核人 本表由施工单位填写。 交底人 接受交底人
技 术 交 底 记 录
编 号 017
表 C2-1
工程名称 施工单位 交底提要 交底内容： 1.3.2 钢筋锚固长度(mm)： 1#住宅楼（自住型商品房）等 14 项（大 兴区采育镇 DX10-0001-6006 地块项目） 北京建工集团有限责任公司 交底日期 分项工程名称 2014-07-08 钢筋工程
±0.000 以上钢筋安装的施工工艺及质量要求
直径同跨中，间距100
直径同跨中，间距100
顶层连梁 50 50 50 50
la E
且≥600
laE
且≥600
非顶层连梁 50 50 50 50
la E
且≥600
laE
且≥600
3.2 顶板钢筋安装 3.2.1 施工工艺 在模板上弹出钢筋的位置线→下铁绑扎→水、电、土建预留、预埋→安放马凳→上铁 绑扎→下铁垫块→搭设马道→隐蔽工程验收→浇筑砼时的复查维护。 3.2.2 施工要求 （ 1 ）清理干净模板上杂物，顶板钢筋根据其间距道道弹线绑扎。 （ 2 ）楼板钢筋上、下铁的弯钩朝向要严格控制，不得平躺。 （ 3 ）管道井处的楼板，板内钢筋应连续设置，待管道安装后再用砼封筑。 审核人 本表由施工单位填写。 交底人 接受交底人
技 术 交 底 记 录
编 号 017
表 C2-1

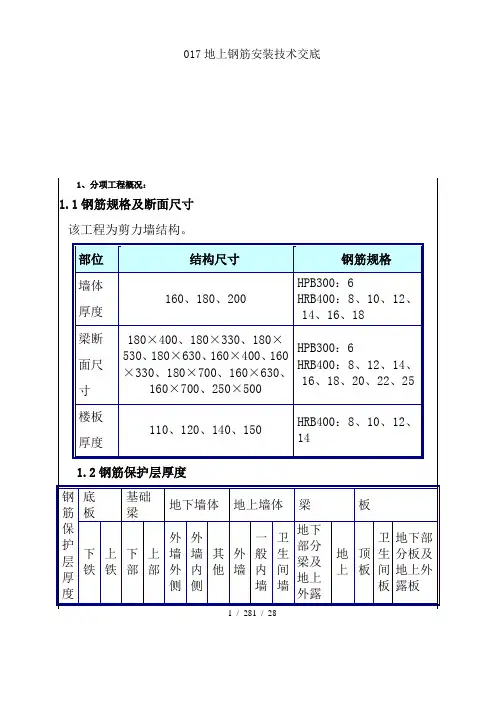

工程名称 施工单位 交底提要 交底内容： 1、分项工程概况： 1.1 钢筋规格及断面尺寸 该工程为剪力墙结构。 部位 墙体厚度 梁断面尺 寸 楼板厚度 结构尺寸 160、180、200 钢筋规格 HPB300： 6 HRB400： 8、 10、 12、 14、 16、 18 180×400、 180×330、180×530、180×630、 HPB300： 6 160×400、 160×330、180×700、160×630、 HRB400： 8、 12、 14、 16、 160×700、250×500 18、 20、 22、 25 110、120、140、150 HRB400： 8、 10、 12、 14 1#住宅楼（自住型商品房）等 14 项（大 兴区采育镇 DX10-0001-6006 地块项目） 北京建工集团有限责任公司 交底日期 分项工程名称 2014-07-08 钢筋工程
审核人 本表由施工单位填写。
≥0
交底人
≥500
接受交底人
技 术 交 底 记 录
编 号 017
表 C2-1
工程名称 施工单位 交底提要 交底内容： 1#住宅楼（自住型商品房）等 14 项（大 兴区采育镇 DX10-0001-6006 地块项目） 北京建工集团有限责任公司 交底日期 分项工程名称 2014-07-08 钢筋工程
±0.000 以上钢筋安装的施工工艺及质量要求
1.2 钢筋保护层厚度 钢 筋 保 护 层 厚 度 底 板 下 铁 40 上 铁 20 基础梁 下 部 40 上 部 30 地下墙体 外 墙 外 侧 30 外 墙 内 侧 20 其 他 25 地上墙体 外 墙 25 一 般 内 墙 15 卫 生 间 墙 20 梁 地下部 分梁及 地上外 露梁 35 地 上 20 板 顶 板 15 卫 地下部分 生 板及地上 间 外露板 板 20 25
