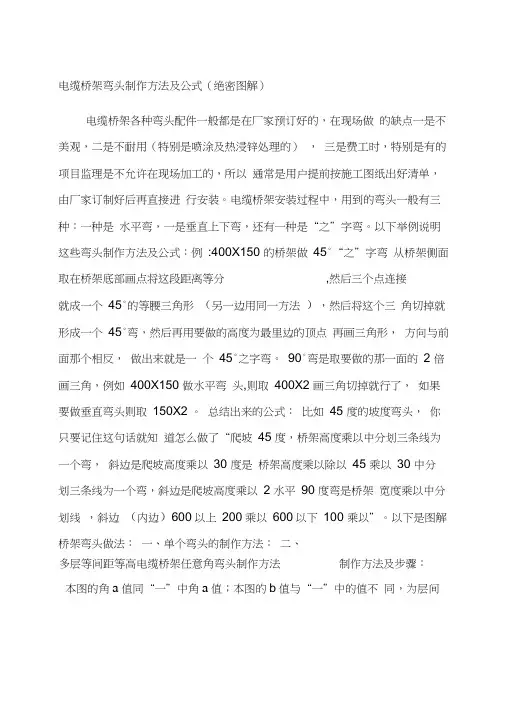

电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150 的桥架做45°“之”字弯从桥架侧面取在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形（另一边用同一方法），然后将这个三角切掉就形成一个45°弯，然后再用要做的高度为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2 倍画三角，例如400X150 做水平弯头,则取400X2 画三角切掉就行了，如果要做垂直弯头则取150X2 。
总结出来的公式：比如45 度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以中分划三条线为一个弯，斜边是爬坡高度乘以30 度是桥架高度乘以除以45 乘以30 中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90 度弯是桥架宽度乘以中分划线，斜边（内边）600以上200乘以600以下100 乘以”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角a值同“一”中角a值；本图的b值与“一”中的值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：(1)计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d 值，则e=d+btg1/2 a式中：b为层间距，角a值同“一”中角a值(2)依照“一”的方法制作第二层弯头的第1个切口a；(3)计算两个弯头间距c 值：c=2btg1/2 a+a式中：b为层间距，a为第一层桥架两个弯头的间距(4)依照“一”的方法制作第二层弯头的第2个切口a；(5)计算补偿尺寸h：h=2 btg1/2 a3、制作第三层弯头：f=e+btg1/2 a g=2btg1/2 a+c 注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
桥架90度弯头制作方法如下：
1、桥架弯曲后的底边长，与桥架宽度同长即可，但范围控制在400毫米以内；在桥架侧帮上划出相对于底边的两条垂直线。
2、画出的两条垂直线分别做为两个等腰三角形的中分线。
将此等腰三角形切掉后，弯曲桥架即可得两45°弯形成的90°桥架弯头。
3、90度的弯头在桥架弯头制作过程中，非常的常见，它又分为两种: 桥架90度水平弯头和桥架90度垂直弯头。
分支架是由主桥架引到就地设备的电缆支架，没有图纸设计，根据现场情况由施工人员来设计的。
常用的弯头种类包括水平弯头90°、上下跳弯45°、垂直上下弯头、水平三通等。
桥架90度水平弯头制作和切法一、前言桥架90度水平弯头是一种常见的管道连接件，用于连接两个水平方向的管道，使管道能够顺利转弯并保持流体通畅。
本文将从制作和切法两个方面详细介绍桥架90度水平弯头的制作方法。
二、材料准备制作桥架90度水平弯头所需的材料主要有：钢板、焊接材料（焊条或气体保护焊丝）、打磨工具等。
三、制作过程1. 制作模板首先需要根据实际需要，确定桥架90度水平弯头的尺寸和形状。
然后根据这些参数，在纸张上画出一个完整的模板，并将其剪下来。
2. 切割钢板将制作好的模板放在钢板上，并用铅笔或其他工具轻轻勾勒出模板形状。
然后使用电动切割机或手动剪切机等工具，将钢板按照模板形状进行切割。
3. 弯曲钢板将切好的钢板放在液压弯曲机上，并根据需要调整液压机上的角度和力度，使得钢板能够顺利地弯曲成90度的水平弯头形状。
4. 焊接将弯曲好的钢板放在工作台上，并根据需要进行打磨和清洁。
然后使用焊接材料（焊条或气体保护焊丝）进行焊接，将钢板的两端固定在一起，形成一个完整的桥架90度水平弯头。
5. 打磨和清洁最后，使用打磨工具对焊接处进行打磨和清洁，使其表面光滑平整，并去除可能存在的锈迹和污垢等。
四、切法1. 电动切割机电动切割机是制作桥架90度水平弯头时最常用的切割工具之一。
它可以快速、准确地将钢板按照模板形状进行切割，并且可以调整切割速度和角度，以适应不同的需求。
2. 手动剪切机手动剪切机是一种简单但实用的工具，适用于小型制作场景。
它可以通过手动操作来对钢板进行精确的切割，并且可以轻松地控制切割速度和角度。
3. 激光切割机激光切割机是一种高端的切割工具，适用于大型制作场景和高精度要求。
它可以通过激光束来对钢板进行快速、准确的切割，并且可以实现多种形状和角度的切割。
五、总结通过以上介绍，我们可以看到，制作桥架90度水平弯头并不是一件特别困难的事情。
只要掌握好材料准备、制作过程和切法等关键点，就可以轻松地完成这项工作。

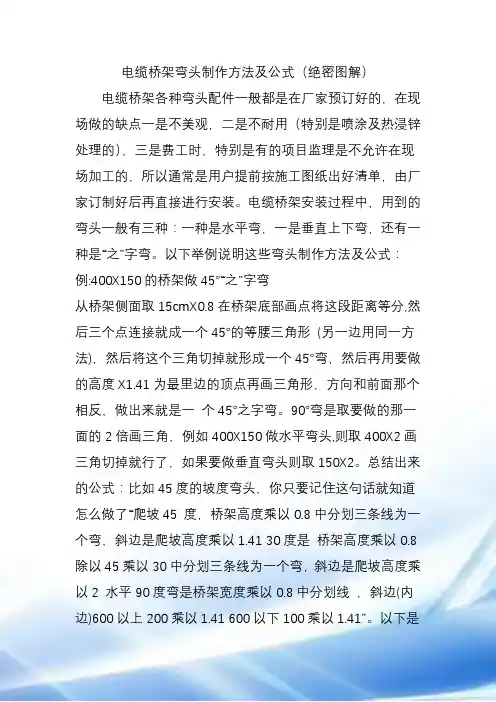

电缆桥架弯头制作方法及公式（绝密图解）电缆桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。
电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是“之”字弯。
以下举例说明这些弯头制作方法及公式：例:400X150的桥架做45°“之”字弯从桥架侧面取15cmX0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度X1.41为最里边的顶点再画三角形，方向和前面那个相反，做出来就是一个45°之字弯。
90°弯是取要做的那一面的2倍画三角，例如400X150做水平弯头,则取400X2画三角切掉就行了，如果要做垂直弯头则取150X2。
总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了“爬坡45 度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41 30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2 水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41”。
以下是图解桥架弯头做法：一、单个弯头的制作方法：二、多层等间距等高电缆桥架任意角弯头制作方法制作方法及步骤：本图的角α值同“一”中角α值；本图的b值和“一”中的b 值不同，为层间距值。
1、制作第一层弯头：第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值（2）依照“一”的方法制作第二层弯头的第1个切口α；（3）计算两个弯头间距c值：c=2btg1/2α+a式中：b为层间距，a为第一层桥架两个弯头的间距（4）依照“一”的方法制作第二层弯头的第2个切口α；（5）计算补偿尺寸h：h=2 btg1/2α3、制作第三层弯头：f=e+btg1/2α g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法和多层等间距等高桥架任意角弯头的制作方法相同。
