葛洲坝电厂保护及安全自动装置介绍2013

在运行方面，开关站注重设备的维护和检修，定 期进行设备的检查和试验，确保设备的正常运行 。同时，加强设备的监测和预警，及时发现和处 理设备故障，避免事故的发生。
此外，葛洲坝电厂500kv开关站还注重技术创新 和改造，不断引进新技术和新设备，提高设备的 性能和可靠性，为电力系统的安全稳定运行提供 了更加可靠的保障。
作用
在电力系统发生故障时，迅速切断故 障部分，保护设备和线路的安全，防 止事故扩大。
保护装置的工作原理
电流保护
基于电流的增大判断是否发生 故障，当电流超过设定值时，
保护装置动作。
电压保护
基于电压的降低或消失判断是 否发生故障，当电压低于或等 于设定值时，保护装置动作。
距离保护
基于故障点到保护装置的距离 判断是否发生故障，当距离超 过设定值时，保护装置动作。
保障供电可靠性
开关站通过合理的接线方式和运行调度，确保电能的有效传输，减 少线路损耗，提高供电可靠性。
支持区域经济发展
开关站的建设与发展，有助于优化区域电力资源配置，满足当地日 益增长的电力需求，促进区域经济发展。
开关站的组成和功能
1 2 3
开关站的主要设备
包括断路器、隔离开关、电流互感器、电压互感 器等一次设备，以及继电保护装置、自动化装置 等二次设备。
葛洲坝电厂500kv开关站配置了完善的保护及自动装 置，以确保电力系统的安全稳定运行。
这些装置包括继电保护装置、自动重合闸装置、备用 电源自投装置等，能够在系统发生故障时迅速切断故
障线路，保证电力系统的正常运行。
这些保护及自动装置的配置是经过精心设计和选型， 能够满足葛洲坝电厂500kv开关站的运行需求，为电
葛洲坝电厂500kv开关站的概况

发电机失磁是一个相对缓慢的过程，其 保护出口时间较长，因此不能作为发电 机的主保护。 发电机主保护为差动保护、匝间保护或 横差保护。
5。负序过流 作为定子相间短路的后备保护及相 邻元件的后备保护，但不能反应三相短 路
动作后果：I段跳母联开关
II段跳出口开关、停机、灭磁
6。低压过流 作为差动保护及相邻元件的后备保护 动作后果：跳主开关、跳出口开关、跳 厂变开关、灭磁、停机、启动失灵
输入 信号
测量 部分
逻辑 部分
执行 部分
输出 信号
整定值
二 、 主接线介绍
1、电厂概况
• 1970年12月30日开工，边勘测，边设计，边施工。 • 1980年12月24日葛洲坝电厂成立。 • 1981年1月截流，7月首台机组运行，1983年9月二江7
台机组全部发电。
• 1986年6月大江首台机组运行，1988年12月大江14台机
2 继电保护装置的任务
将故障的电力设备从电力系统中切除，使其损坏程度减少到 最小，保证无故障电力设备继续正常运行。 反应不正常运行状态，发信号，在无人值班的变电所，保护 可作用于减负荷或延时跳闸。
3 对继电保护装置的基本要求：
选择性：保护装置选择故障元件的能力。即只切除 故障设备或线路，以保证无故障部分正常运行。 快速性：快速切除故障设备或线路，保证系统的稳 定。 灵敏性：对其保护范围内发生故障和不正常状态的 反应能力。 可靠性：包括安全性（即不拒动）和可信赖性（即 不误动）。安全性是指应该动作的故障不应拒动；可 信赖性是指不应该动作的故障不应误动。
4。失磁保护 反应发电机转子回路励磁电流减少或消 失。 PT发生断线及系统非对称性故障时，失 磁会误动，因此需要加负序电压闭锁。 动作后果：跳出口开关、灭磁、停机、

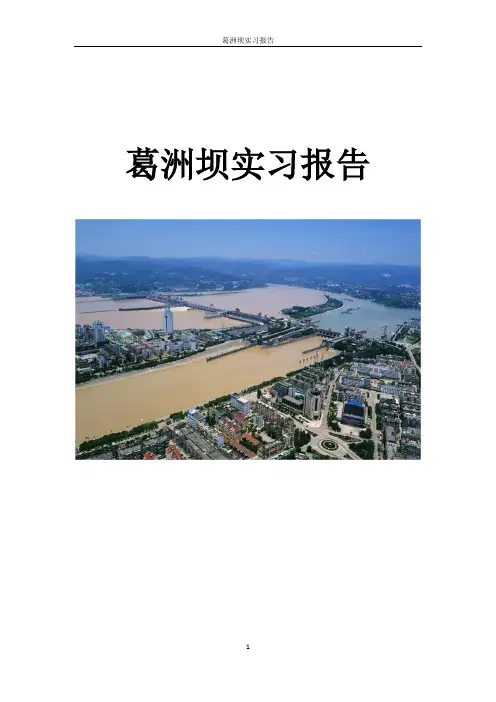

葛洲坝实习报告葛洲坝实习报告一、实习名称：葛洲坝认识实习，。

二、实习时间地点：2010年9月13日-2010年9月16日长江电力公司葛洲坝水电站，中国宜昌市三、实习目的意义：实习时教学计划中关键的一个环节，尤其对于我们工科学生而言，对机械设备的整体认识和应用了解至关重要。

这次在我们开始学习专业基础课之前，前去葛洲坝水力发电厂那个进行认识实习，无疑使我们对本专业即将学习的知识有一些大概的了解，并且分清楚学习的重点和未来参加工作后工作的实质性质有一定的了解。

只有这样在以后的学习中，我们才可以分清主次。

同时通过实习，我们可以对水电厂和火电厂的工作方式和原理有所了解，在学期末选方向时能清楚的了解不同方向的工作情况，从而填报适合自己的方向，以使以后的工作就业之路可以按照自己的兴趣来。

此外，通过这次实习我们开拓了自己的视野，对我国的水电能源分布和产出有所了解，完善部分知识，同时通过实地观察了解本专业的未来前景和工作方式。

四、实习内容：1、9月13日下午，在500千伏变电站会议厅进行安全教育，包括安全规范、葛洲坝和三峡水电厂介绍。

葛洲坝水电厂简介：总装机容量:二江电厂:17万kW⨯2+12.5万kW ⨯5=96.5万kW大江电厂:12.5万kW ⨯14=175万kW总装机容量:271.5万kW总装机台数:21台全部机组过负荷运行总容量:288万kW设计年发电量：140.9亿kWh;实际年发电量：152亿kWh- 162亿kWh;发电量最多年份:2004年(170.25亿kWh);对社会累积贡献:截至2004年5月29日,总发电量突破3000亿kWh。

保证出力:76.8万kW;水库调节性能:日调节(泾流式电站);泄水闸最大排洪能力:8.4万立方米/秒;全部工程总体最大排洪能力:11.2万立方米/秒;全部工程动工时间:1970.12.30第一台机组(1F)投产试运行:1981.7.31全部机组投产:1988.12全部工程通过国家验收:1991.11二江电厂220kV开关站(变电站)接线方式:双母线带旁路;二江电厂发电机与主变压器配接方式:单元接线方式;大江电厂500kV开关站(变电站)接线方式:3/2接线;大江电厂发电机与主变压器配接方式:扩大单元接线方式;厂用电高压电压等级:6kV;厂用电低压电压等级:400V;(380/220V)工程总投资:48.48亿元（折合到70年代末的物价指数）。

快速性：快速切除故障设备或线路，保证系统的稳 定。
灵敏性：对其保护范围内发生故障和不正常状态的 反应能力。
可靠性：包括安全性（即不拒动）和可信赖性（即 不误动）。安全性是指应该动作的故障不应拒动；可 信赖性是指不应该动作的故障不应误动。
葛洲坝电厂保护及安全自动装置介绍 XXX
二 、 主接线图简介
1 大江电厂主接线图简介
• 保护的作用及原理
(1）纵差保护：反应发电机线圈及其引出线的相 间短路。
(2）不对称保护：用于反应定子绕组同一相或分 支短路。
（3）失磁保护：反应发电机端测量阻抗，作为发 电机全失磁或部分失磁保护，三个判据 ①静稳阻抗 判据 ；②无功方向判据 ；③变励磁电压判据。
（4）过电压保护：用于反应发电机突然甩掉负荷 时引起定子绕组过电压。
1 继电保护装置的定义
当电力系统中的电力元件（如发电机、线路等）或电力系统 本身发生了故障或危及其安全运行的事件时，发出告警信号或跳 闸命令，以终止这些事件发展的成套硬件设备。保护电力元件的 称继电保护装置；保护电力系统的称安全自动装置。
为了保护电力运行设备及电力系统的正常运行，任何时候任 何设备都不允许无保护状态运行。
葛洲坝电厂共装机21台，大江电厂安装 14台机组， 二江电厂安装7台机组，总容量271.5万千瓦，年均发电 量157亿千瓦时。
大江电厂为扩大单元接线方式，共4个扩大单元14 台机组。500KV开关站采用3/2接线方式，六条进线六 条出线，其中4条进线由大江厂房引入，2条进线通过 联变从二江厂房引入，1条出线（葛凤线）送到武汉凤 凰山，2条出线（葛双I、葛双II）送到荆门的双河变电 站，再由姚双线与河南的姚孟电厂连接，1条出线（葛 岗线）送到湖南的岗市变电站，2条出线（葛换I、葛 换II）与换流站相连，再经超高压直流输电送到上海的兰桥
