九年级物理探究简单电路的单元测试
一、选择题
1、下列电路图与实物图一致的是（ ）
2、在如图所示的电路中，为使灯L 1与L 2并联，应（ ） A ．闭合开关S 1、S 2，断开S 3 B ．闭合开关S 1、S 3，断开S 2 C ．闭合开关S 2、S 3，断开S 1 D ．同时闭合开关S 1、S 2、S 3
3、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0.4A 、I B =0.26A ，则I C 的大小为 （ ）
A ．0.4A
B ．0.26A
C ．0.2A
D ．0.14A
4、在用电压表测某电阻两端的电压时，若选用0～3V 的量程，测得的电压值为2.2V ；若使用0～15V 量程，测得的电压值为2.0V ，那么该电阻两端电压的大小应是 （ ）
A ．2.2V
B ．2.0V
C ．2.1V 5、如图所示，开关S 则电路故障可能是 （ ）
A ．电流表坏了或未接好
B ．L 1
C ．L 2的灯丝烧断或灯座未接通
D ．电流表和L 1、L 27况是（ ）
A ．电流表示数变大，电压表示数变小
B
C ．电流表示数变小，电压表示数变小
D 8、如图所示，电源电压是5V 并保持不变，开关S A ．L 1
两端的电压为
3V B
．L 2两端的电压为3V
C ．L 2两端的电压为2V
D ．L 1两端的电压为5V
9、如图所示的电路中，开关S A 、不变 B 、增大 C 、减小 D 、无法确定
10、如图所示电路，电源电压为
6V ，电键
K
( )
A ．L 1短路或L 2断路
B ．L 1断路或L 2短路
C ．L 1和L 2都断路
D ．L 1和L 2都短路 11、如图所示的四个电路中，属于并联电路的是( )
第2题图
12、某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ） A ．若电流表无示数，电压表有示数，则R 1短路 B ．若电流表无示数，电压表无示数，则R 2断路 C ．若电流表有示数，电压表有示数，则R 1断路 D ．若电流表有示数，电压表无示数，则R 2短路 13、关于电路的说法错误的是（ ）
A ．电源是提供电能的装置
B ．只有电路闭合时，电路中才有电流
C ．电流沿着“正极→用电器→负极”的方向流动
D ．用电器是将其他形式的能转化为电能的装置 14、如图所示的各电路图中，能反映出L l 、L 2并联，开关S 断开后L 1仍能发光的是（ ）
15、如图所示，当开关S 闭合后，两只灯泡均发光，两表均有示数。

过一段时间后，发现电压表示数变为0，电流表示数增大。

经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（ ） A ．灯L 1断路 B ．灯L 2短路C ．灯L 1短路 D ．灯L 1、L 2均断路
16、如图，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
17、如图（a ）所示，当开关S 闭合时，两只电流表的示数分别由（b ）、(c)两图读得，则电灯L1中的电流是（ ） A 、0.8A B 、0.16A C 、0.52A D 、1.28A
18、如图所示，开关S 闭合时，可能发生的现象是（ ） A 、L 1发光、L 2不发光 B 、L 1被烧坏 C 、L 2被烧坏 D 、电池被烧坏
19、如图所示，粗心的小强把电流表当作电压表接在了L 1的两端。

此时如果闭合开关，一定会发生（ ）
A 、电源短路
B 、电流表损坏
C 、L 1不亮
D 、L 2的灯丝烧断
20、A 、B 是同种材料制成的电阻，它们的长度相等，A 的横截面积是B 的两倍，将它们串联在电路中，则加在A 、B 上的电压U A 、U B 和通过A 、B 的电流I A 、I B 间的关系正确的是（ ） A ． I A =I B B ． I A >I B C ． U A =U B D ． U A >U B 二、填空
1、图示的电流表表盘上的每一小格表示______A ，指针示数是_______A (电流表量程为3A)．
2、如图所示，当开关闭合后电流表A1的示数为0.3A，通过灯L1的电流为 A，电流表A2的示数为 A．
3、如图所示．电源电压是6V，当s闭合时．电压表的示数为2V．电压表测的是灯两端的电压．灯L1两端的电压为 V．
4、我国家庭电路的供电电压是_______V；不高于______V的电压对人体才是安全的．
5、如图所示，当量程为0~3V时，电压表指针的读数为 V；当量程为0~15V时，电压表指
针的读数为 V。

6、如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电
热丝。

将插头插入插座，若只闭合开关Sl，电吹风吹出的是____风；若将开关Sl、S2都闭合，
电吹风吹出的是____风。

（填“热”或“冷”）
7、如图所示电路中，当________闭合时，L1、L2并联；当_________闭合时，电路会发生短路，损坏
电源。

8、下列电器设备中，手机、手电筒、电视机和电视机遥控器，属于无需电源电压的转换设备，能直
接在家庭电路220伏电压下正常工作的用电器是
三、作图
1、请照图甲所示的电路图，用笔画线，将图乙中各个元件连接起来．
2、如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图．
3、如图所示，现有一电池组、两个开关和两盏灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

4、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。

5、在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在右图上连接实物图．
6、如图10所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键
闭合时两灯均能发光，且两电表的
示数均不为零。

7、如图所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变
阻器的点用导线连接起来。

第1题图
第2题图
四、实验探究
1、【探究名称】探究并联电路中电流的关系
【提出问题】如图所示的并联电路中,流过A 、B 、C 各处的电流之间可能有什么关系？ 【设计实验与进行实验】⑴按图示连接电路；
⑵把电流表分别接入到电路中的A 、B 、C 处,测出它们的电流,填入右表；
⑶为了防止个别偶然因素的影响,我们可以采用以下两种方法之一，重复上面实验步骤．方法一：改变电源电压 方法二：更换其中一条支路中的电阻(阻值不同) 【分析与论证】⑴在拆接电路时,开关必须______；⑵上面设计的表
格中存在的不足之处是：__________________；右图中的实验现象说明
⑶表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法______进行的，可以得出结论:并联电路干路中的电流等于________________________________． 2、在“探究导体的电阻跟哪些因素有关”的实验中。

(1)小明的猜想是：①电阻可能与导体的材料有关；小亮的猜想是：②电阻可能与导体的温度有关； 小敏的猜想是：③电阻可能与导体的长度有关；
根据你掌握的电学知识，你认为：④电阻还与 有关。

(2)
图是三位同学为上述探究活动准备的实验器材，他们已经完成了部分实物的连接。

若电阻受温度的影
响可以忽略，
要探究猜想①，应该控制 不变；
要探究猜想③，应该选用导线____和导线____（填导线的代号字母）进行对比实验。

C
答案：一、选择题
二、填空
1、0.1 2.4
2、0.3 0.3
3、L2 4
4、220 36
5、0.6 3
6、冷热
7、S1S3 S2S3
8、电视机
三、作图1—5略6、A
四、实验探究
1、（1）断开（2）缺少标上电流单位电流表的正负接线柱接反
（3）二各支路通过的电流之和
2、（1）导体的横截面积（2）导体的长度、横截面积（3） a c。

合集下载

北师大版九年级全册物理 第十一章 简单电路 单元测试题

北师大版九年级全册物理 第十一章 简单电路 单元测试题

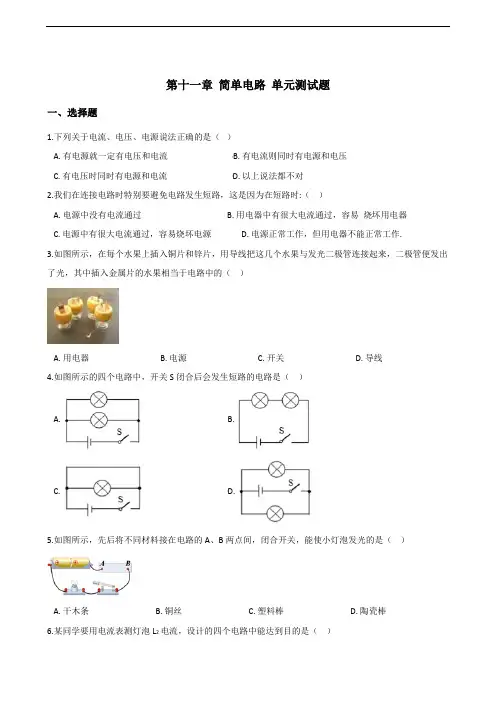

第十一章简单电路单元测试题一、选择题1.下列关于电流、电压、电源说法正确的是（）A. 有电源就一定有电压和电流B. 有电流则同时有电源和电压C. 有电压时同时有电源和电流D. 以上说法都不对2.我们在连接电路时特别要避免电路发生短路，这是因为在短路时:（）A. 电源中没有电流通过B. 用电器中有很大电流通过，容易烧坏用电器C. 电源中有很大电流通过，容易烧坏电源D. 电源正常工作，但用电器不能正常工作.3.如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（）A. 用电器B. 电源C. 开关D. 导线4.如图所示的四个电路中，开关S闭合后会发生短路的电路是（）A. B.C. D.5.如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是（）A. 干木条B. 铜丝C. 塑料棒D. 陶瓷棒6.某同学要用电流表测灯泡L2电流，设计的四个电路中能达到目的是（）A. B.C. D.7.若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。

当开关S闭合后，会出现（）A. 电流表指针明显偏转B. 小灯泡发光C. 电压表指针明显偏转D. 电池被烧坏8.如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入，需要门卫用按钮将栏杆抬起。

若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是( )A. B. C. D.9.下列说法正确的是（）A. 同种电荷互相吸引B. 电流表可以直接连在电源两极上C. 长度相同的两根铝线，粗的比细的电阻大D. 电路中有电流，电路两端就一定有电压10.如图所示，若要使R1、R2并联，则（）A. 只闭合S1B. 只闭合S3C. 只闭合S2、S3D. 只闭合S1、S211.刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图中最符合此卫生间电路特点的是（）A. B. C. D.12.如图所示电路，探究并联电路中电流的关系｡L1与L2是两个不同规格的小灯泡，闭合开关后，通过a､b､c､d四处电流的大小关系正确的是（）A. B. C. D.13.如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）A. 金属杆B. 瓷筒C. 电阻丝D. 金属滑片14.如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A. 电阻R短路B. 电阻R短路C. 灯L断路D. 灯L短路15.下列说法错误的是（）A. 摩擦起电的实质是电子从一个物体转移到另一个物体上B. 验电器的工作原理是同种电荷相互排斥C. 公路上的路灯同时亮同时灭，它们是串联在一起的D. 电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同二、填空题16.在国际单位制中，电流的单位是________，一节新干电池的电压________V。

电路1-期中考试试题及答案-2012-10

电路1-期中考试试题及答案-2012-10

① ② ③ ① ② ③1、需要草纸共（ 1 ）页2、考试类型为（ 闭 ）卷3、考试时间为（ 90 ）分钟4、试卷第（ 1 ）套①② ③专业班级姓名 学号注：未填写姓名及学号的考生按照旷考处理注明请命题教师考试科目：电路1（期中考试） 使用专业：电 类题号 一 二 三 四 五 六 七 八 九 十 总分 得分一、填空题（每空3分，共30分）题1图 题2图1、题1图中所示电路中的电压AB U 为 ____________ V 。

2、电路如题2图所示，则电压源上的电流I 为 __________ A ，电压源在电路中吸收的功率为 __________ W 并在此电路中 起 ____________ 作用（填“电源”或“负载” ），电流源在电路中发出的功率为 _________________ W 并在此电路中 起 ____________ 作用（填“电源”或“负载” ）。

3、如题3图所示电路中的电流1i 为 ____________ A ，i 为 ____________ A 。

AAV Ω36Ω12Ω24V24-V12+图11005题3图 题4图4、电路如题4图所示，则A 点的电位V A 为 ____________ V 。

5、有三个阻值均为6Ω的电阻，要得到Ω=9eq R 的等效电阻，试画出符合要求的三个电阻的连接电路为 ____________ 。

二、简单计算题（每题5分，共20分）6、电路如图所示，试求输入电阻ab R 的值。

7、试求下图所示一端口网络a-b 的诺顿等效电路。

5VA5V 20V+-B ++ - -i 11A4A2A7Ai一题得分二题得分abR ab2Ω2i2ΩiI5A10V 5Ω+-①②③注：未填写姓名及学号的考生按照旷考处理8、电路如图所示，已知当Vu s1=,时，响应Ai4=。

9、电路如图所示，试写出用结点电压法试求：当Vus5=,Ais10=时的响应i。

求Uab的计算公式。

三、综合计算题（共50分）10、（12分）电路如图所示，参考结点及其余结点的序号均已在图中标出。

电工试题及标答(1)

电工试题及标答(1)

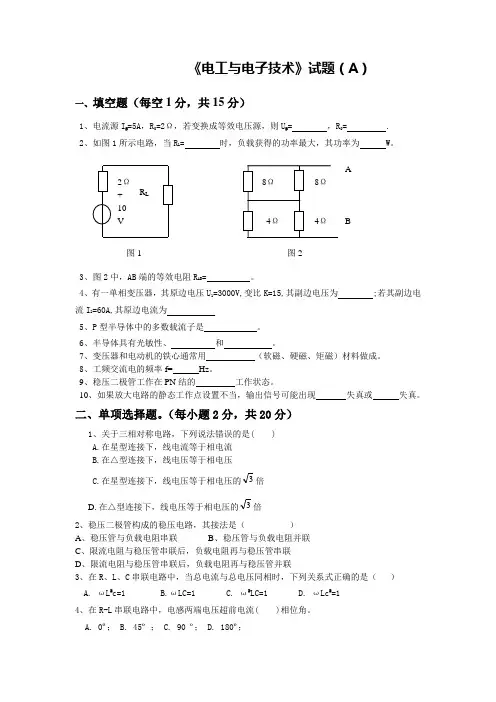

《电工与电子技术》试题（A）一、填空题（每空1分，共15分）1、电流源I S=5A，R0=2Ω，若变换成等效电压源，则U S= ，R0= .2、如图1所示电路，当R L= 时，负载获得的功率最大，其功率为 W。

3、图2中，AB端的等效电阻R AB= 。

4、有一单相变压器，其原边电压U1=3000V,变比K=15,其副边电压为 ;若其副边电流I2=60A,其原边电流为5、P型半导体中的多数载流子是。

6、半导体具有光敏性、和。

7、变压器和电动机的铁心通常用（软磁、硬磁、矩磁）材料做成。

8、工频交流电的频率f= Hz。

9、稳压二极管工作在PN结的工作状态。

10、如果放大电路的静态工作点设置不当，输出信号可能出现失真或失真。

二、单项选择题。

（每小题2分，共20分）1、关于三相对称电路，下列说法错误的是( )A.在星型连接下，线电流等于相电流B.在△型连接下，线电压等于相电压C.在星型连接下，线电压等于相电压的3倍D.在△型连接下，线电压等于相电压的3倍2、稳压二极管构成的稳压电路，其接法是（）A、稳压管与负载电阻串联B、稳压管与负载电阻并联C、限流电阻与稳压管串联后，负载电阻再与稳压管串联D、限流电阻与稳压管串联后，负载电阻再与稳压管并联3、在R、L、C串联电路中，当总电流与总电压同相时，下列关系式正确的是（）A. ωL2c=1B.ωLC=1C. ω2LC=1D. ωLc2=14、在R-L串联电路中，电感两端电压超前电流( )相位角。

A. 0º；B. 45º；C. 90 º；D. 180º；5、如图3，若U=10V，I=2A，则元件是 ( )（吸收、输出）功率( )W。

（）A.吸收 20B.放出 20C.吸收 -20D.放出 -106、若三相四线制电源的相线（火线）之间的电压均为380VA. 220VB. ⨯2220VC. 380VD. ⨯2380V7、在电路中，电容元件的电流与其两端电压的关系是( ) 。

初三物理简单电路试题及答案

初三物理简单电路试题及答案

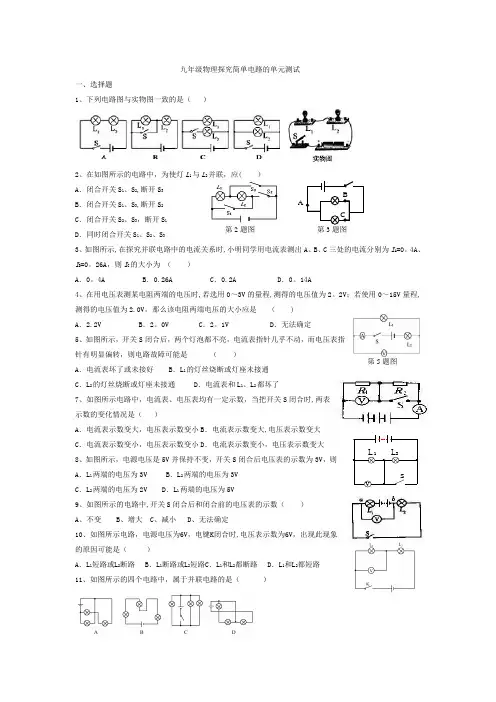

1L 2L vs九年级物理探究简单电路的单元测试一、选择题1、下列电路图与实物图一致的是（ ）2、在如图所示的电路中，为使灯L 1与L 2并联，应( ） A ．闭合开关S 1、S 2,断开S 3 B ．闭合开关S 1、S 3,断开S 2 C ．闭合开关S 2、S 3，断开S 1 D ．同时闭合开关S 1、S 2、S 33、如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0。
