传感器输出信号处理技术

数据融合与校准策略
多传感器数据融合
将来自多个传感器的数据进行融 合处理，以提高测量精度和可靠 性。常用的数据融合方法包括加
权平均、卡尔曼滤波等。
传感器校准
对传感器的输出进行校准，以消除 传感器本身的误差。常用的校准方 法包括零点校准、量程校准等。
环境因素补偿
考虑环境因素对传感器输出的影响， 如温度、湿度等，对传感器输出进 行补偿，以提高测量精度。
政策法规环境分析
政策支持
各国政府纷纷出台相关政策，支持智能传感器产业的发展，包括 财政补贴、税收优惠、研发支持等。
法规标准
为了保障智能传感器的质量和安全，各国纷纷制定相关法规和标准， 规范市场秩序，推动产业健康发展。
国际贸易环境
随着全球经济一体化的深入发展，智能传感器产业面临更加开放的 国际贸易环境，同时也面临着更加激烈的国际竞争。
网络通信实现方法
嵌入式系统网络通信实现
通过嵌入式系统中的网络接口模块 和相应的网络通信协议栈实现智能
传感器之间的网络通信。
自定义网络通信实现
借助物联网平台提供的网络通信功 能，实现智能传感器与物联网平台
之间的数据交互和远程控制。
物联网平台网络通信实现
通过云平台提供的API接口和网络 通信服务，实现智能传感器与云平 台之间的数据交互和协同处理。
《智能传感器》PPT课件
contents
目录
• 智能传感器概述 • 智能传感器工作原理与分类 • 智能传感器信号处理技术 • 智能传感器接口电路设计与实践 • 智能传感器网络通信协议及实现 • 智能传感器性能指标评估方法 • 智能传感器应用案例分析 • 智能传感器未来发展趋势预测
01
智能传感器概述

第二章 PSD传感器与信号处理电路为了将电机轴的位置信号转换为相应的电信号，本文的传感器使用光电位置敏感器件PSD（Position Sensitive Detector）。

本章介绍PSD及其信号处理电路的工作原理及选型。

2.1 PSD传感器的工作原理及选型传感器是一种以一定的精确度将被测量（如位置、力、加速度等）转换成与之有确定对应关系的、易于精确处理和测量的某种物理量（如电量）的测量部件或装置。

传感器在检测系统中是一个非常重要的环节，其性能直接影响到整个系统的测量精度和灵敏度。

如果传感器的误差很大，后面的测量电路、放大器等的精度再高也将难以提高整个系统的精度。

所以在系统设计时慎重选择传感器是十分必要的。

光电位置敏感器件PSD（Position Sensitive Detector）是一种对其感光面上入射光斑重心位置敏感的光电器件。

即当入射光斑落在器件感光面的不同位置时，PSD将对应输出不同的电信号。

通过对此输出电信号的处理，即可确定入射光斑在PSD的位置。

入射光的强度和尺寸大小对PSD的位置输出信号均无关。

PSD的位置输出只与入射光的“重心”位置有关。

PSD可分为一维PSD和二维PSD。

一维PSD可以测定光点的一维位置坐标，二维PSD可测光点的平面位置坐标。

由于PSD是分割型元件，对光斑的形状无严格的要求，光敏面上无象限分隔线，所以对光斑位置可进行连续测量从而获得连续的坐标信号。

实用的一维PSD为PIN三层结构，其截面如图2.1.1所示。

表面P层为感光面，两边各有一信号输出电极。

底层的公共电极是用来加反偏电压的。

当入射光点照射到PSD光敏面上某一点时，假设产生的总的光生电流为I0。

由于在入射光点到信号电极间存在横向电势，若在两个信号电极上接上负载电阻，光电流将分别流向两个信号电极，从而从信号电极上分别得到光电流I1和I2。

显然，I1和I2之和等于光生电流I0，而I1和I2的分流关系取决于入射光点位置到两个信号电极间的等效电阻R1和R2。

中的性能。
阶跃响应
传感器对阶跃输入信号的响应 特性，反映传感器的动态跟踪
能力。
阻尼比
描述传感器动态系统阻尼特性 的参数，影响传感器的动态稳
定性。
固有频率
传感器动态系统的固有振动频 率，反映传感器对动态信号的
响应速度。
环境适应性指标评价
温度稳定性
传感器在不同温度下的输出稳 定性，反映传感器对温度变化
降低传感器制造成本，提高可靠性和 寿命是当前面临的挑战。
未来发展感器研究
探索新型传感材料，提高传感器的灵敏度 和响应速度。
借鉴生物感知机制，研发仿生传感器，拓 展应用领域。
多传感器融合技术
智能化传感器网络
利用多传感器融合技术，提高测量精度和 可靠性。
构建智能化传感器网络，实现传感器之间 的协同工作和自组织能力。
、电阻等。
测量电路对转换元件输出的电信 号进行放大、滤波、转换等处理 ，以便于后续的数据采集、传输
和处理。
信号转换与处理
信号转换
将传感器输出的模拟信号转换为数字信号，以便于计算机等数字设备进行处理。常见的信 号转换方式有A/D转换和V/F转换等。
信号处理
对传感器输出的信号进行放大、滤波、线性化等处理，以提高信号的信噪比和抗干扰能力 。常见的信号处理方式有放大电路、滤波电路和线性化电路等。
分类
根据输入物理量可分为温度传感器、压力传感器、位移传感器、速度传感器、 加速度传感器、光线传感器等。
发展历程及现状
发展历程
传感器的历史可以追溯到20世纪初，当时主要应用于军事领域。随着科技的不断进步，传感器逐渐应 用于民用领域，如工业自动化、环境监测、医疗设备等。近年来，随着物联网、人工智能等技术的快 速发展，传感器技术也取得了巨大的进步。

作用：将被测量转换成电信号,传送给测试系统中的后续环节。
最新课件
2
激励装置
被测 对象
传 感 器
信号 调理
信号 处理
显示 纪录
观察者
反馈、控制
简单测试系统(红外体温)
复杂测试系统(振动测量)
最新课件
3
3. 传感器的构成
（1）组成：振动膜片、刚 性极板、电源和负载电阻
（2）原理 ： 振膜—一次敏感元件 电容器—敏感元件
最新课件
15
（3）分辨力：测试系统所能检测出来的输入量的最小变化量。 通常是以最小单位输出量所对应的输入量来表示。 数字测试系统－－输出显示系统的最后一位 模拟测试系统－－输出指示标尺最小分度值的一半
（4）回程误差：同一输入量的两条定度曲线之差的最大值 hi max 与标称的输出范围A之比。
即 回程误差 ＝hi max 100% A
A()
1
0
()
1 2
0
1t0
2t0
－t0
最新课件
30
A()
1
0
()
0
4
例2:已知系统的输入 x(t)co 1 ts co 2ts，判断是否失真。
例3:已知系统的输入 x(t)cos0t ，判断是否失真。
最新课件
31
电阻式传感器
一、变阻式传感器 1.结构：
R l
A
R kl x
S
dR dx
3.类型：半导体应变式传感器、扩散型压阻式传感器
最新课件
37
三、应变片的应用 1.直接测定结构的应变或应力。 2.作为传感器的测量参数。
四、转换电路
应变 R 电压或电流的变化

压力传感器的技术参数压力传感器是一种测量物体压力的传感器，广泛应用于各个领域。

不同的应用场合需要不同的技术参数，本文将介绍压力传感器常见的几个技术参数。

精度精度是指传感器输出的数字信号与真实值之间的误差，通常以百分比的形式表示。

例如，精度为±0.1%表示传感器输出值的误差范围为真实值的±0.1%。

精度越高，传感器输出的数据与真实值之间的误差越小。

测量范围测量范围是指传感器能够测量的物体压力范围，通常以最小和最大的压力值表1000kPa范围内的压力变化。

测量范围示。

例如，测量范围为01000kPa表示传感器能够测量0不应该太小或太大，否则会导致测量不准确或无法测量。

灵敏度灵敏度是指传感器输出值与输入量之间的比例关系，通常以电压或电流的单位表示。

例如，灵敏度为10mV/kPa表示每增加1kPa的压力，传感器输出值会增加10mV。

灵敏度越高，传感器对物体压力变化的响应越快。

稳定性稳定性是指传感器输出值在长时间使用过程中的稳定性能。

传感器输出值应该保持稳定，且不会随环境因素的改变而发生较大变化。

稳定性越好，传感器使用寿命越长，误差越小。

响应时间响应时间是指传感器对物体压力变化的响应时间，通常以毫秒为单位表示。

例如，响应时间为1ms表示传感器可以在1毫秒内对物体压力变化做出响应。

响应时间越短，传感器对物体压力变化的响应越快。

输出信号输出信号是指传感器输出的数据信号类型，通常有模拟输出信号和数字输出信号两种类型。

模拟输出信号的范围通常是电压或电流，数字输出信号通常是数字信号处理器（DSP）的数字接口。

不同应用场合需要不同的输出信号类型。

总结本文介绍了压力传感器常见的几个技术参数，包括精度、测量范围、灵敏度、稳定性、响应时间和输出信号。

这些技术参数在不同的应用场合中有着不同的重要性。

在进行压力传感器选型时，应该根据具体应用场合需求，选择合适的传感器技术参数。

传感器类型：根据传感器各构成部分工作方式的不同，可将传感器分成不同的类型；依据接收方式不同，有相对式和绝对式（惯性式）之分；依据机电转换输出量的不同又有发电机型和参数型两种类型。

测量电路可输出不同的关系特性，以适应不同的测试要求。

如位移（间隙）电压特性、速度电压特性、加速度电压特性等等。

所谓相对接收方式，是指以传感器外壳为参考坐标，借助于顶杆或间隙的变化来直接接收机械振动量的一种工作方式。

获得的结果是以外壳为参考坐标的相对振动值。

惯性接收方式通过质量-弹簧单自由度振动系统接收被测振动量，工作时，其外壳固定在振动物体上，整个传感器（包括质量块在内）跟着振动物体一起振动，但其中的机电转换环节---线圈由于是用极为柔软的弹簧片固定在外壳上的，它的自振频率比振动体的振动频率低的多，因而对振动体而言便处于相对静止的状态，换句话说，线圈是固定不动的，是一个绝对参考坐标系统，所以测得的结果是绝对振动值。

惯性接收方式有时也称为地震式。

传感器的性能指标灵敏度：指沿着传感器测量轴方向对单位振动量输入x可获得的电压信号输出值u，即s=u/x。

与灵敏度相关的一个指标是分辨率，这是指输出电压变化量△u可加辨认的最小机械振动输入变化量△x的大小。

为了测量出微小的振动变化，传感器应有较高的灵敏度。

使用频率范围：指灵敏度随频率而变化的量值不超出给定误差的频率区间。

其两端分别为频率下限和上限。

为了测量静态机械量，传感器应具有零频率响应特性。

传感器的使用频率范围，除和传感器本身的频率响应特性有关外，还和传感器安装条件有关（主要影响频率上限）。

动态范围：动态范围即可测量的量程，是指灵敏度随幅值的变化量不超出给定误差限的输入机械量的幅值范围。

在此范围内，输出电压和机械输入量成正比，所以也称为线性范围。

动态范围一般不用绝对量数值表示，而用分贝做单位，这是因为被测振值变化幅度过大的缘故，以分贝级表示使用更方便一些。

相移：指输入简谐振动时，输出同频电压信号相对输入量的相位滞后量。

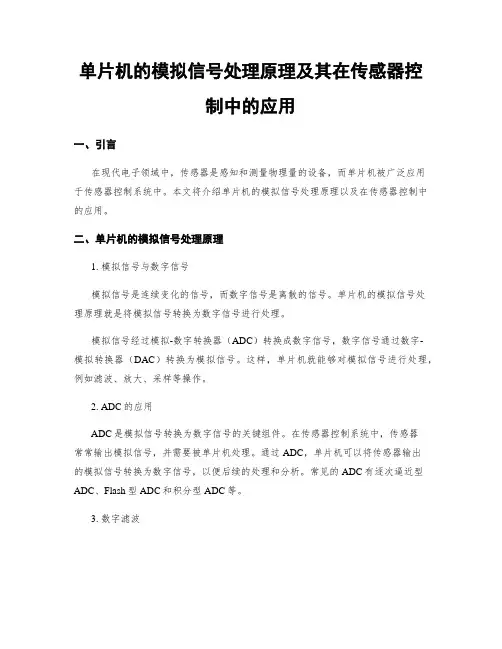

单片机的模拟信号处理原理及其在传感器控制中的应用一、引言在现代电子领域中，传感器是感知和测量物理量的设备，而单片机被广泛应用于传感器控制系统中。

本文将介绍单片机的模拟信号处理原理以及在传感器控制中的应用。

二、单片机的模拟信号处理原理1. 模拟信号与数字信号模拟信号是连续变化的信号，而数字信号是离散的信号。

单片机的模拟信号处理原理就是将模拟信号转换为数字信号进行处理。

模拟信号经过模拟-数字转换器（ADC）转换成数字信号，数字信号通过数字-模拟转换器（DAC）转换为模拟信号。

这样，单片机就能够对模拟信号进行处理，例如滤波、放大、采样等操作。

2. ADC的应用ADC是模拟信号转换为数字信号的关键组件。

在传感器控制系统中，传感器常常输出模拟信号，并需要被单片机处理。

通过ADC，单片机可以将传感器输出的模拟信号转换为数字信号，以便后续的处理和分析。

常见的ADC有逐次逼近型ADC、Flash型ADC和积分型ADC等。

3. 数字滤波在传感器控制系统中，传感器常常受到噪声的干扰，这些噪声会影响到信号的精确度和可靠性。

通过数字滤波技术，可以有效地去除噪声信号，提高传感器的测量准确度。

数字滤波是利用数字信号处理的方法对输入信号进行滤波处理。

常见的数字滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

通过选择合适的滤波器类型和参数，可以有效地滤除噪声信号。

三、单片机模拟信号处理在传感器控制中的应用1. 温度传感器控制温度传感器常用于环境监测、电子设备保护等领域。

通过单片机的模拟信号处理，可以实现温度传感器的精确测量和控制。

例如，通过ADC将传感器输出的模拟信号转换为数字信号，然后使用数字滤波技术去除噪声信号，最后根据温度值控制其他设备或系统。

单片机能够根据预设的温度范围进行判断和反馈，从而实现对温度的准确控制。

2. 光强传感器控制光强传感器用于测量环境中的光照强度，广泛应用于照明系统、智能家居等领域。

通过单片机的模拟信号处理，可以对光强传感器输出的模拟信号进行处理和控制。

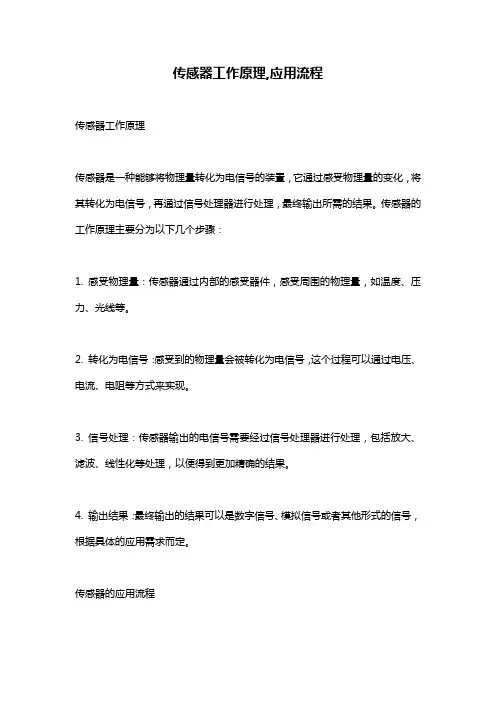

传感器工作原理,应用流程
传感器工作原理
传感器是一种能够将物理量转化为电信号的装置，它通过感受物理量的变化，将其转化为电信号，再通过信号处理器进行处理，最终输出所需的结果。

传感器的工作原理主要分为以下几个步骤：
1. 感受物理量：传感器通过内部的感受器件，感受周围的物理量，如温度、压力、光线等。

2. 转化为电信号：感受到的物理量会被转化为电信号，这个过程可以通过电压、电流、电阻等方式来实现。

3. 信号处理：传感器输出的电信号需要经过信号处理器进行处理，包括放大、滤波、线性化等处理，以便得到更加精确的结果。

4. 输出结果：最终输出的结果可以是数字信号、模拟信号或者其他形式的信号，根据具体的应用需求而定。

传感器的应用流程
传感器的应用流程主要包括以下几个步骤：
1. 选择传感器：根据应用场景和需要测量的物理量，选择合适的传感器。

2. 安装传感器：将传感器安装在需要测量的位置上，保证传感器能够准确地感受到物理量的变化。

3. 连接信号处理器：将传感器的输出信号连接到信号处理器上，进行信号处理。

4. 数据采集：通过数据采集器采集信号处理器输出的数据，进行存储和分析。

5. 分析数据：对采集到的数据进行分析，得到需要的结果。

6. 应用结果：根据分析得到的结果，进行相应的应用，如控制系统、监测系统等。

总之，传感器作为现代化技术的重要组成部分，广泛应用于各个领域，如工业、医疗、环保等，其工作原理和应用流程对于提高生产效率、保障人类健康和环境保护等方面都具有重要意义。

ABS轮速传感器及其信号处理车轮防抱死制动系统简称ABS是基于汽车轮胎与路面之间的附着特性而开发的高技术制动系统。

ABS由信号传感器、逻辑控制器和执行调节器组成。

其控制目标是：当汽车在应急制动时，使车轮能够获得最佳制动效率，同时又能实现车轮不被抱死、侧滑，使汽车在整个制动过程中保持良好的行驶稳定性和方向可操作性。

在ABS系统中，几乎都离不开对车轮转动角速度的测定，因为只要有了车轮转动角速度，其它参数（如车轮转动角和加速度）均可通过计算机计算获得。

ABS的工作原理就是在汽车制动过程中不断检测车轮速度的变化，按一定的控制方法，通过电磁阀调节轮缸制动压力，以获得最高的纵向附着系数和较高的侧向附着系数，使车轮始终处于较好的制动状态。

因此精确检测车轮速度是ABS系统正常工作的先决条件。

1 ABS轮速传感器及特性分析通常，用来检测车轮转速信号的传感器有磁电式、电涡流式和霍尔元件式。

由于磁电式轮速传感器工作可靠，几乎不受温度、灰尘等环境因素影响，所以在ABS系统中得到广泛应用。

1.1 磁电式轮速传感器的工作原理磁电式传感器的基本原理是电磁感应原理。

根据电磁感应定律，当N匝线圈在均恒磁场内运动时，设穿过线圈的磁通为φ，则线圈内的感应电势ε与磁通变化率有如下关系：若线圈在恒定磁场中作直线运动并切割磁力线时，则线圈两端的感应电势ε为：式中，N为线圈匝数；B为磁感应强度；L为每匝线圈的平均长度：为线圈相对磁场运动的速度；θ为线圈运动方向与磁场方向的夹角。

若线圈相对磁场作旋转运动并切割磁力线时，则线圈两端的感应电势ε为：式中，ω为旋转运动的相对角速度；A为每匝线圈的截面积；φ为线圈平面的法线方向与磁场方向间的夹角。

根据上述基本原理，磁电传感器可以分为两种类型：变磁通式（变磁阻式）和恒定磁通式。

由于变磁通式磁电传感器结构简单、牢固、工作可靠、价格便宜，被广泛用于车辆上作为检测车轮转速的轮速传感器。

图1为变磁通式磁电传感器的结构原理。

物理实验技术中的传感器校准与灵敏度提升方法传感器在物理实验中起着至关重要的作用，它们能够将各种物理量转换为电信号，为科学家提供准确的测量数据。

然而，传感器的准确度和灵敏度在实验过程中常常面临着挑战。

为了使实验结果更加精确，科学家们不断探索和改进传感器校准与灵敏度提升的方法。

在本文中，我们将探讨一些常用的技术和策略。

一、传感器校准方法在进行物理实验之前，传感器的准确性必须得到验证和校准。

下面介绍几种常见的传感器校准方法。

1. 标准品校准法：该方法是将传感器和已知精确值的标准品进行比对。

通过测量标准品的实际值和传感器读数的差异，可以确定校准曲线或修正系数，以提高传感器的准确性。

2. 预测模型校准法：该方法利用传感器的输入输出数据建立预测模型，然后与真实数据进行对比。

通过不断调整模型参数，可以提高传感器的准确性。

3. 加权回归校准法：该方法利用统计学的回归分析技术，通过对传感器读数和实际值的多次测量进行加权回归，来估计传感器的准确性。

二、传感器灵敏度提升方法传感器的灵敏度是指其对输入信号的变化程度的响应能力。

在某些实验中，需要提高传感器的灵敏度以获得更加精确的测量结果。

以下是几种常用的传感器灵敏度提升方法。

1. 信号放大器：传感器输出的信号通常非常微弱，而信号放大器可以将其放大到合适的幅度。

通过选择恰当的放大倍数，可以提高传感器的灵敏度。

2. 信号处理技术：通过使用数字滤波、平滑处理等信号处理技术，可以消除传感器信号中的噪声和干扰，提高传感器的灵敏度。

3. 使用增强技术：有些传感器可以通过使用增强技术来提高其灵敏度。

例如，在红外传感器中，可以使用干涉滤波器来增强信号，提高传感器的灵敏度。

4. 多个传感器的组合使用：在某些情况下，使用多个传感器的组合可以提高整体系统的灵敏度。

通过将它们的输出信号取平均或进行差分运算，可以获得更加精确的测量结果。

5. 传感器结构优化：有时候，对传感器的结构进行优化设计可以提高其灵敏度。

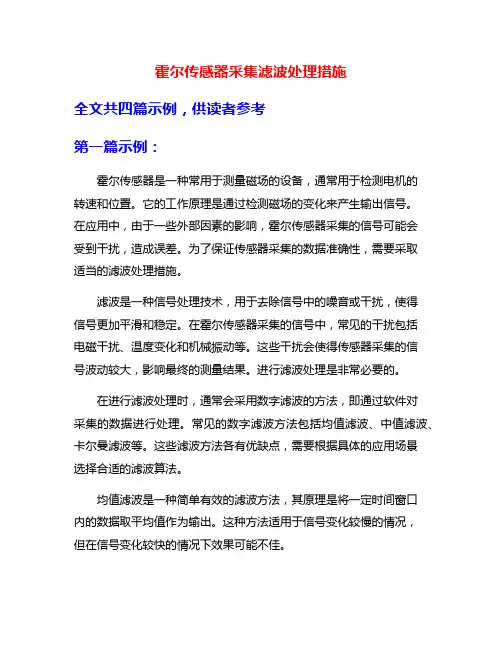

霍尔传感器采集滤波处理措施全文共四篇示例，供读者参考第一篇示例：霍尔传感器是一种常用于测量磁场的设备，通常用于检测电机的转速和位置。

它的工作原理是通过检测磁场的变化来产生输出信号。

在应用中，由于一些外部因素的影响，霍尔传感器采集的信号可能会受到干扰，造成误差。

为了保证传感器采集的数据准确性，需要采取适当的滤波处理措施。

滤波是一种信号处理技术，用于去除信号中的噪音或干扰，使得信号更加平滑和稳定。

在霍尔传感器采集的信号中，常见的干扰包括电磁干扰、温度变化和机械振动等。

这些干扰会使得传感器采集的信号波动较大，影响最终的测量结果。

进行滤波处理是非常必要的。

在进行滤波处理时，通常会采用数字滤波的方法，即通过软件对采集的数据进行处理。

常见的数字滤波方法包括均值滤波、中值滤波、卡尔曼滤波等。

这些滤波方法各有优缺点，需要根据具体的应用场景选择合适的滤波算法。

均值滤波是一种简单有效的滤波方法，其原理是将一定时间窗口内的数据取平均值作为输出。

这种方法适用于信号变化较慢的情况，但在信号变化较快的情况下效果可能不佳。

卡尔曼滤波是一种适用于线性系统的滤波方法，通过对系统的状态和测量方程进行融合，可以有效抑制系统噪声。

这种方法适用于对系统状态进行估计的情况，但需要事先对系统进行建模，参数调整较为复杂。

除了以上提到的滤波方法外，还有一些高级的滤波算法，如小波变换滤波、自适应滤波等。

这些方法在特定场景下表现出色，可以有效处理不同类型的干扰。

在实际应用中，选择合适的滤波方法需要综合考虑信号的特点、噪声的类型和系统的要求。

对于霍尔传感器采集信号的滤波处理来说，需要根据具体情况选择合适的滤波方法，并进行参数调整和优化，以保证数据的准确性和稳定性。

霍尔传感器采集信号的滤波处理是保证系统性能的重要环节，通过合理选择和应用滤波算法，可以有效提高系统的测量精度和稳定性。

在实际工程中，需要充分考虑系统的特点和要求，选择合适的滤波方法，不断优化和改进，以实现最佳的效果。

传感器的基本转换电路传感器的基本转换电路是指将传感器输出的信号转换为可用的电信号的电路。

传感器是一种能够感知和测量环境中某种物理量或化学量的装置。

它通过与环境接触，将所测量的物理量转换为电信号，然后通过转换电路进行处理，最终输出一个与所测量物理量相关的电信号。

传感器的基本转换电路通常由三个主要部分组成：信号调理、放大和滤波。

信号调理部分负责将传感器输出的原始信号进行放大和滤波，以便后续电路能够更好地处理。

放大部分通过放大传感器输出的微弱信号，使其达到适合后续电路处理的范围。

滤波部分用于去除传感器输出信号中的噪声和杂波，以提高信号的准确性和稳定性。

在传感器的基本转换电路中，信号调理是非常重要的一步。

信号调理可以根据传感器的特性和需要进行不同的处理。

例如，对于温度传感器，信号调理可以包括放大和线性化处理，以获得与温度成正比的输出信号。

对于压力传感器，信号调理可以包括放大和校准处理，以获得与压力成正比的输出信号。

放大部分是传感器的基本转换电路中的关键步骤。

放大器可以将传感器输出的微弱信号放大到适合后续电路处理的范围。

放大器的选择需要考虑传感器输出信号的幅度和范围。

通常情况下，放大器应具有高增益和低噪声，以确保信号的准确性和稳定性。

滤波部分是为了去除传感器输出信号中的噪声和杂波。

噪声和杂波是由于外界干扰或传感器本身的不完美性而引入的。

滤波器可以通过选择合适的滤波器类型和参数来去除这些干扰，从而提高信号的质量。

传感器的基本转换电路是将传感器输出的信号进行放大和滤波的电路。

通过合适的信号调理、放大和滤波处理，可以获得与所测量物理量相关的准确和稳定的电信号。

这些电信号可以被后续电路用于控制、监测和测量等应用。

通过合理设计和选择合适的电路元件，可以提高传感器的性能和可靠性，从而更好地满足各种应用需求。

测量类传感器输出的信号，听说过四个你就是行家了测量类传感器有很多种，我们经常听见的都测距、位移、模拟量等，这些传感器有个共同的特征，就是可以实时的给出被测物位置或者位移的信息。

那么测量类传感器都有哪些类型的输出？这些输出又有什么特点呢？今天小编就和大家一起来看看。

模拟量电压：模拟量电压信号输出的传感器通常输出电压为0-10V，也有0-5V的，模拟量电压输出的信号优点就在于数据处理转换起来比较方便，电压与距离信息如下图所示；还有就是模拟量电压的输出速度比较快。

通常分辨率为在整个范围内分为2的11次方到2的13次方，如果精度特别高的，分辨率会更好，数据位会更多。

模拟量电压的缺点就是其信号容易受到外界噪声的干扰（相对于电流型）。

需要专门的模拟量电压模块进行数据采集。

输出电流与距离的关系模拟量与PLC连接方法模拟量电流：模拟量电流用的最多的就是4-20mA，其输出原理及分辨率等都和模拟量电压一样。

优点如下：速度快，不容易受到外部噪声干扰。

缺点：数据处理转换起来相对于电压型麻烦一点。

需要专门的模拟量电流模块进行数据采集。

输出电流与距离的关系串口485：串口485的信号质量好，精确度高，传输距离远。

但是速度慢，而且对于使用者而言，需要使用收发报文的方式进行信号处理，相对来说较为麻烦一点，尤其对于接触不多的人比较难以理解。

需要专门的485通讯模块采集信号。

串口模块串口232：串口232信号信号质量好，精确度高，速度比485的快。

但是传输距离近，而且对于使用者也同样存在稍微难理解的问题，对于接触不多的工作人员比较难以掌握。

需要专门的232模块进行输出采集。

IO-LINK输出：这种是目前比较时髦的一种输出类型，很多传感器厂家都在生产IO-LINK模块，通常带IO-LINK输出信号的传感器先连接到这个IO-LINK的模块上，然后模块通过总线的形式与上位机通讯。

IO-LINK的优点在于：传输效率高，精确度好，可以随时对传感器进行设置，不仅可以监控传感器的输出状态，还可以监控传感器是否损坏（一般的直接接到PLC的传感器我们只能知道是否接收到其输出信号，但是传感器是否损坏我们是不知道的）。

传感器常见故障及解决方式传感器是现代智能控制系统中常见的元件，它可以对物理量进行测量并将其转换为电信号进行处理，因此起着十分重要的作用。

但是，由于传感器长期使用或其他原因，可能会出现一些故障，那么接下来我们就来看一下传感器的常见故障及解决方式。

故障一：零点漂移所谓的零点漂移，指的是传感器输出信号中的零点偏差发生了变化，这种情况下，会出现在测量时没有物理量的情况下却显示非常值的问题。

造成零点漂移的原因很多，比如长时间的使用、温度变化、机械结构松动等等。

解决方法可以尝试以下几点：1.找出故障原因，进行机械结构的检查，对松动的部件进行拧紧。

2.检查传感器与被测物体的物理接触情况，如果位置不妥，可以重新调整。

3.尝试通过校准或取平均值等方法进行修复。

故障二：输出信号波动输出信号波动，指的是在测量物理量的时候，传感器的输出信号产生剧烈上下波动，尤其是在没有物理量变化的情况下。

主要原因包括环境干扰、传感器损坏等等。

可采取以下措施：1.确认被测量的物理量是否震动或变化。

如有外力干扰，要及时解决干扰问题。

2.可对传感器的电路和机械结构进行检查，确认是否存在损坏。

3.尝试通过调整传感器的滤波器或改变信号源的位置等方法进行修复。

故障三：信号丢失信号丢失是传感器出现故障的另一种情况，所谓信号丢失，指的是数值采集系统中无法检测到传感器输出的信号，如果不及时处理和解决会对系统产生不良影响。

以下是针对信号丢失的几个解决方法：1.首先检查传感器系统的供电和接线情况是否正常，排除信号电缆脱落、连接松动等可能问题。

2.若确认供电和接线情况正常，检查传感器输出是否存在故障。

可通过检查传感器输出的电压、电流等参数来确定其是否存在故障。

3.如检查发现传感器存在问题，则考虑修复或更换传感器等手段来消除故障。

故障四：饱和所谓饱和状态，指的是传感器在测量物理量时输出信号超出了最大值或者最小值，很可能会破坏电路元件。

产生饱和的原因，也有很多种，如过大的物理量、过高的电压等。

传感技术知识点总结1. 传感技术概述传感技术是指通过感应器和信号处理器来对环境中的物理量进行检测和测量的技术。

传感技术的发展对各行业的自动化、智能化发展起到了至关重要的作用。

传感技术广泛应用于工业自动化、智能家居、医疗健康、环境监测等领域。

2. 传感器基本原理传感器是传感技术的核心设备，它通过感受外部环境中的物理量（如温度、光照、压力、湿度、位移、速度等），并将其转换为电信号输出。

传感器的基本原理是根据其测量的物理量，利用材料的电学、磁学、光学等特性，将这些信号转换为电信号输出，再由信号处理器进行处理和应用。

3. 传感器分类根据测量的物理量不同，传感器种类繁多，主要包括：温度传感器、压力传感器、湿度传感器、光照传感器、位移传感器、速度传感器等。

此外，根据传感器的原理和材料的不同，还可将传感器分为电容式传感器、电阻式传感器、光电传感器、磁敏传感器、声波传感器等。

4. 传感器选型和应用在实际应用中，传感器的选型很关键，需要根据测量环境的特点、精度要求、工作温度、可靠性要求等因素来选择合适的传感器。

传感器的应用也非常广泛，如在工业自动化中，用于监测和控制生产过程；在智能家居中，用于实现家居设备的自动化和远程控制；在医疗健康中，用于监测患者的生理参数等。

5. 传感器信号处理传感器输出的信号一般是模拟信号，需要经过信号处理器进行处理和转换成数字信号，以便于存储、传输和分析。

信号处理器主要包括模拟信号处理和数字信号处理两个部分。

模拟信号处理主要包括放大、滤波、调理等处理，数字信号处理主要包括AD转换、滤波、数字滤波、采样等处理。

6. 传感技术发展趋势随着科技的不断发展，传感技术也在不断进步。

未来，传感技术的发展趋势主要包括：多功能化、集成化、微型化、智能化和网络化。

多功能化是指传感器具有多种功能，比如具有温度和湿度测量功能的传感器；集成化是指将多种传感器融合在一起，实现多参数的测量；微型化是指传感器尺寸不断减小，功耗不断降低；智能化是指传感器具有自学习和自适应能力，能够根据环境变化自主调节；网络化是指传感器能够通过网络进行远程监控和控制。

光纤光栅传感器的调制解调技术光纤光栅传感器（Fiber Bragg Grating Sensor，FBG）是一种基于光纤技术的传感器，凭借其卓越的灵敏度、抗电磁干扰能力以及体积小巧的特点，广泛应用于温度、压力和应变等物理量的检测。

光纤光栅的工作原理基于布拉格反射（Bragg Reflection），通过改变光在光纤中的传播特性，实现对外界刺激的响应。

在此基础上，调制解调技术为光纤光栅传感器的信号处理提供了强有力的支持，保证了数据的准确性和可靠性。

1、光纤光栅的基本概念光纤光栅是一种周期性折射率变化的光纤结构，其核心在于对特定波长的光起到反射作用。

当光纤受到外部物理量的变化，如温度升高或压力增大时，光纤光栅的波长会相应发生变化。

这种波长的变化可以通过调制解调技术加以提取，从而获得相关的物理量信息。

2、调制技术光纤光栅传感器中常用的调制技术有相位调制、幅度调制和频率调制等。

其中，幅度调制是最为常见的方式，通过改变信号的振幅来传递信息。

在DK-3716-F050-P光纤光栅传感器的应用中，幅度调制主要体现在将外部物理量变化所导致的反射波长变化信息转化为电信号。

相位调制在光纤光栅传感器中的应用则依赖于光干涉原理，能够有效提高传感器的灵敏度。

这种调制方法适用于对微小变化的高精度测量，例如在结构健康监测中对微小裂缝或变形的检测。

随着技术的发展，频率调制方法逐渐受到重视，这种技术通过改变信号的频率来实现信息的传递，能够在噪声环境下提供更高的抗干扰能力。

3、解调技术解调技术是光纤光栅传感器中必不可少的一环，其主要任务是将调制后的信号转换回可读的物理量。

解调技术的实现方式多种多样，主要有光谱分析法、相位检测法和时域反射法等。

光谱分析法是通过分析光信号的光谱变化来获取传感器所测量的物理量。

该方法的优势在于能够同时获取多个光纤光栅传感器的信号，并且对波长变化的分辨率非常高。

利用光谱分析法，多个光纤光栅传感器可以通过一根光纤同时进行信号探测，适用于大范围的监测需求。

物联网中传感器数据采集与处理技术综述近年来，物联网技术的迅猛发展使得我们生活的方方面面都与互联网紧密相连。

作为物联网的重要组成部分，传感器技术在实现物联网的功能和价值中起着至关重要的作用。

传感器数据采集与处理技术是物联网系统中的关键环节，它涉及到从传感器中收集数据、处理数据并进行相关分析的技术方法与应用。

一、传感器数据采集技术1. 传感器概述传感器是物联网系统中的重要组件，其基本功能是将感知到的物理、化学和能量等信息转化为电信号输出。

通过传感器技术，物联网可以实现对周围环境的感知、监测和控制，为物联网系统提供实时的数据基础。

2. 传感器数据采集原理传感器数据采集的基本原理是通过传感器将感知到的信息转化为模拟电信号或数字电信号，并通过特定的电路进行信号处理和转换，最终输出可供处理和分析的数据。

3. 传感器数据采集技术传感器数据采集技术包括模拟数据采集和数字数据采集两种方式。

模拟数据采集是将传感器输出的模拟信号直接采集并进行模数转换，得到数字信号。

而数字数据采集则是将传感器输出的数字信号直接采集并进行处理。

二、传感器数据处理技术1. 传感器数据处理的重要性传感器数据处理是将从传感器采集到的原始数据进行处理和分析的过程，其目的是提取有效的信息和知识，并支持物联网系统的决策和控制。

传感器数据处理的质量和效果直接影响到物联网系统的性能和可靠性。

2. 传感器数据处理方法传感器数据处理方法包括数据清洗、数据聚合、数据降维、数据分类与聚类、异常检测等。

数据清洗是对采集到的原始数据进行预处理，包括去除噪声、填补缺失值等。

数据聚合是将多个传感器采集到的数据进行合并和整合，提高数据的综合利用效率。

数据降维是对采集到的数据进行降维处理，减少数据的冗余和维度。

数据分类与聚类是将数据按照一定的规则进行分类和聚类，以便更好地进行分析和应用。

异常检测是通过比较采集到的数据与正常模型之间的差异，检测和识别出异常数据。

3. 传感器数据处理技术的应用传感器数据处理技术在物联网中有广泛的应用。
