扭矩传感器的分类及其应用

静态扭矩传感器与动态扭矩传感器的区别不大，关键在二次仪表的采样速度。

动态扭矩传感器一般用来测试扭矩剧烈变动的场合，需要实施扑捉扭矩或扭矩峰值，如拧紧机、电动扳手、电机输出扭矩、发动机输出扭矩、钻杆扭矩。

静态扭矩传感器一般用来测试扭矩缓慢变动的场合，采样速度一般低于50次每秒，如测试手动扭矩扳手，变速器的静载扭矩等。

个别场合因为测试的对象是旋转的，为方便测试，动态扭矩传感器也能旋转。

动态扭矩传感器能够测得该弹性轴受扭的电信号，是采用应变电测技术，在弹性轴上组成应变桥，从而向应变桥提供电源。

将信号放大后，经过压频转化，变成与应变成正比的频率信号。

而静态扭矩传感器是依据电阻应变原理把扭矩力矩产生的应变转换成与其成线信关系的电信号。

静态扭矩传感器旋转不能超越360度。

假如您需求丈量设备静态工作扭矩的话，静态和动态扭矩都能够满足您的丈量请求、为了节约费用倡议选择静态扭
矩传感器丈量。

若需求丈量设备动态工作时的扭矩，只能选择动态扭矩传感器来丈量。

动态扭矩传感器的应用范围非常普遍，可用于拖拉机、汽车、飞机、各种船舶、矿山机械中停止对扭矩的丈量，可用于污水处置系统的扭矩丈量和功率的丈量，还普遍应用到工业和流程工业中，也用各种旋转动力设备输出扭矩及功率的检测，例如：电动机、发起机、内燃机等。

可用于制造粘度计。

而静态扭矩传感器的应用范围只是主要用于实验机、静止扭矩检测等测试系统中。

所以两者相比也是有了一定的差异。

用户在对两者进行了解之后，如有购买需求，可致电咨询郑州沐宸自动化科技有限公司。

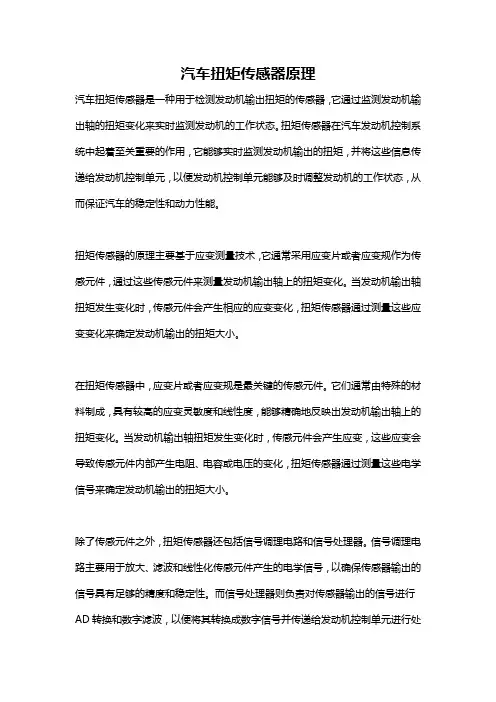

汽车扭矩传感器原理汽车扭矩传感器是一种用于检测发动机输出扭矩的传感器，它通过监测发动机输出轴的扭矩变化来实时监测发动机的工作状态。

扭矩传感器在汽车发动机控制系统中起着至关重要的作用，它能够实时监测发动机输出的扭矩，并将这些信息传递给发动机控制单元，以便发动机控制单元能够及时调整发动机的工作状态，从而保证汽车的稳定性和动力性能。

扭矩传感器的原理主要基于应变测量技术，它通常采用应变片或者应变规作为传感元件，通过这些传感元件来测量发动机输出轴上的扭矩变化。

当发动机输出轴扭矩发生变化时，传感元件会产生相应的应变变化，扭矩传感器通过测量这些应变变化来确定发动机输出的扭矩大小。

在扭矩传感器中，应变片或者应变规是最关键的传感元件。

它们通常由特殊的材料制成，具有较高的应变灵敏度和线性度，能够精确地反映出发动机输出轴上的扭矩变化。

当发动机输出轴扭矩发生变化时，传感元件会产生应变，这些应变会导致传感元件内部产生电阻、电容或电压的变化，扭矩传感器通过测量这些电学信号来确定发动机输出的扭矩大小。

除了传感元件之外，扭矩传感器还包括信号调理电路和信号处理器。

信号调理电路主要用于放大、滤波和线性化传感元件产生的电学信号，以确保传感器输出的信号具有足够的精度和稳定性。

而信号处理器则负责对传感器输出的信号进行AD转换和数字滤波，以便将其转换成数字信号并传递给发动机控制单元进行处理。

在实际应用中，扭矩传感器通常安装在发动机输出轴上，并与发动机控制单元通过电缆连接。

当发动机工作时，扭矩传感器会不断地监测发动机输出轴上的扭矩变化，并将这些信息传递给发动机控制单元。

发动机控制单元通过分析扭矩传感器输出的信号，能够实时地调整点火时机、燃油喷射量等参数，以确保发动机能够始终处于最佳工作状态。

总的来说，汽车扭矩传感器通过测量发动机输出轴上的扭矩变化来监测发动机的工作状态，它通过应变测量技术和信号处理技术来实现对扭矩变化的精确测量，并将这些信息传递给发动机控制单元进行处理。

扭矩传感器工作原理
扭矩传感器是一种用于测量扭矩或扭转力的传感器设备。

它通过将外加扭矩转化为电信号来实现测量。

扭矩传感器通常由两个主要部分组成：弹性体和传感器元件。

弹性体是扭矩传感器的关键组成部分，它负责接收外部应力并产生相应的形变。

当外部扭矩施加在弹性体上时，弹性体会发生形变。

常见的弹性体材料包括金属或弹性聚合物。

传感器元件则用于测量弹性体的形变。

传感器元件常见的工作原理有几种，包括电阻式、电容式和电感式。

其中，电阻式传感器是最常见的一种。

它基于弹性体形变导致的电阻变化来测量扭矩。

电阻式传感器通常包含一个弹性体上的电阻片，当扭矩施加在电阻片上时，电阻片会发生形变，导致电阻值发生变化。

通过测量电阻值的变化，就可以确定施加在传感器上的扭矩大小。

除了电阻式传感器，电容式传感器也常用于测量扭矩。

它利用弹性体形变引起的电容变化来实现测量。

当扭矩施加在电容式传感器上时，弹性体的形变会导致电容值的变化。

通过测量电容值的变化，可以确定扭矩的大小。

最后，电感式传感器是另一种常见的工作原理。

它利用弹性体形变引起的感应电感变化来测量扭矩。

当扭矩施加在电感式传
感器上时，弹性体的形变会导致感应电感值的变化。

通过测量感应电感值的变化，可以确定扭矩的大小。

总的来说，扭矩传感器通过将外部扭矩转化为电信号来实现测量。

不同的传感器元件工作原理可能不同，但基本原理是利用弹性体的形变来测量扭矩。

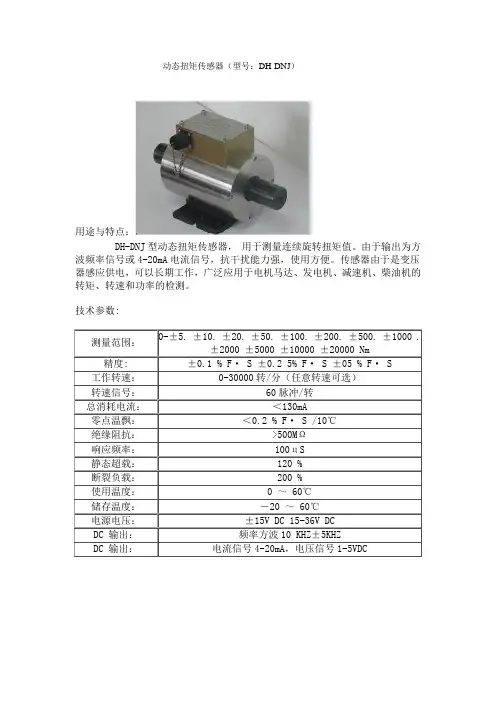

动态扭矩传感器（型号：DH-DNJ）
用途与特点：
DH-DNJ型动态扭矩传感器，用于测量连续旋转扭矩值。

由于输出为方波频率信号或4-20mA电流信号，抗干扰能力强，使用方便。

传感器由于是变压器感应供电，可以长期工作，广泛应用于电机马达、发电机、减速机、柴油机的转矩、转速和功率的检测。

技术参数:
测量范围：0-±5. ±10. ±20. ±50. ±100. ±200. ±500. ±1000 .
±2000 ±5000 ±10000 ±20000 Nm
精度: ±0.1 % F· S±0.2 5% F· S ±05 % F· S 工作转速：0-30000转/分（任意转速可选）
转速信号：60脉冲/转
总消耗电流：＜130mA
零点温飘：＜0.2 % F· S /10℃
绝缘阻抗：>500MΩ
响应频率：100цS
静态超载：120 %
断裂负载：200 %
使用温度：0 ～60℃
储存温度：－20 ～60℃
电源电压：±15V DC 15-36V DC
DC 输出：频率方波10 KHZ±5KHZ
DC 输出：电流信号4-20mA，电压信号1-5VDC。

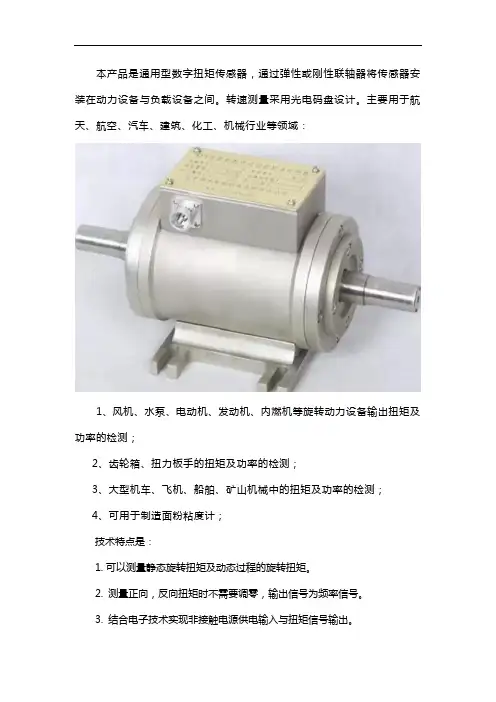

本产品是通用型数字扭矩传感器，通过弹性或刚性联轴器将传感器安装在动力设备与负载设备之间。

转速测量采用光电码盘设计。

主要用于航天、航空、汽车、建筑、化工、机械行业等领域：1、风机、水泵、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；2、齿轮箱、扭力板手的扭矩及功率的检测；3、大型机车、飞机、船舶、矿山机械中的扭矩及功率的检测；4、可用于制造面粉粘度计；技术特点是：1.可以测量静态旋转扭矩及动态过程的旋转扭矩。

2. 测量正向，反向扭矩时不需要调零，输出信号为频率信号。

3. 结合电子技术实现非接触电源供电输入与扭矩信号输出。

4. 扭矩的测量与旋转速度，方向无关。

5. 数字化处理信号输出，抗干扰能力强，性能稳定可靠，使用寿命长。

6. 扭矩的频率输出的范围：(正反向)。

7. 输入电源极性，幅值保护，输出信号保护。

8. 体积小，重量轻，安装方便。

9. 可测量正反向扭矩，转速及功率。

安装注意事项是：1.使用两组联轴器，将传感器安装在动力设备与负载之间。

一端用法兰盘或连接套与被测设备相连，另一端固定或施力2.分别调整动力设备、负载、传感器的中心高度和同轴度，要求小于0.05mm，然后将其固定，并紧固可靠，不允许有松动，使用小量程或高转速传感器时，更要严格保证连接的中心高和同轴度。

否则可能造成测量误差及传感器的损坏。

3.连接时可选用刚性或弹性联轴器，在震动较大或同轴度无法保证安装要求时（大于0.05mm，小于0.2mm），建议选用弹性联轴器（会影响测量精度），安装同轴度超过0.2mm时，严禁使用。

使用中如有疑问请及时与郑州沐宸自动化科技有限公司联系，保修期之内不得自行拆卸，如果传感器不能满足您的要求，传感器本体及外壳没有任何损伤的前提下可以进行更换处理。

扭矩传感器工作原理扭矩传感器是一种用于测量转矩或扭矩的传感器。

它们在工业领域中扮演着至关重要的角色，可用于测量和监测各种设备和机械系统中的扭矩。

扭矩传感器的工作原理基于一些基本物理原理，下面我们来详细了解一下。

扭矩传感器通常由两个主要部件组成：弹性体和传感器。

弹性体通常由金属制成，其设计使其可以承受外部施加的扭矩。

当扭矩作用于弹性体时，它会产生形变，这种形变会被传感器检测到并转换成电信号。

传感器可以采用不同的工作原理来检测弹性体的形变。

其中一种常见的工作原理是应变片。

应变片是一种薄膜或金属片，固定在弹性体上。

当弹性体受到扭矩作用时，应变片也会产生形变，导致电阻值发生变化。

传感器测量这种电阻值的变化，并将其转换成扭矩值。

另一种常见的工作原理是磁阻式传感器。

这种传感器包含一个旋转部件和一个固定部件，它们之间有一个空隙。

当扭矩作用于传感器时，旋转部件会发生微小的形变，导致空隙的大小发生变化。

这种变化会影响磁场的分布，传感器可以检测到这种磁场的变化，并将其转换成扭矩值。

扭矩传感器的工作原理简单而有效，使其成为许多工业应用中不可或缺的部件。

通过实时监测设备或机械系统中的扭矩，可以及时发现问题并采取相应的措施，确保系统的正常运行和安全性。

总的来说，扭矩传感器是一种通过测量弹性体形变来检测扭矩的传感器。

它们可以采用不同的工作原理，如应变片或磁阻式传感器。

这些传感器在工业领域中起着至关重要的作用，帮助监测和控制各种机械系统中的扭矩，确保系统的正常运行和安全性。

通过深入了解扭矩传感器的工作原理，我们可以更好地理解其在工业领域中的应用和重要性。

动态扭矩传感器原理
动态扭矩传感器原理：
动态扭矩传感器是一种可以测量并监测动态扭矩的传感器。

它是一种由电子元件、探头和芯片组成的系统，可以通过它来测量和监测不同类型的动态扭矩信号。

动态扭矩传感器的基本原理是利用电磁感应原理，它使用一个可以产生电磁场的线圈和一个可以探测电磁场的传感器。

当线圈受到动态扭矩的作用时，线圈中的电流将会变化，而传感器就可以探测到这种电流变化，从而得到动态扭矩信号。

动态扭矩传感器可以非常准确地测量动态扭矩，它的测量精度可以达到±0.5%。

它的测量范围可以覆盖从0-100Nm到1000Nm的所有扭矩范围，因此，它可以用于测量各种类型的扭矩，例如汽车、机器人和船舶等。

动态扭矩传感器也可以用于监测轴承的转速。

它可以监测轴承的旋转情况，从而检测出轴承是否存在卡顿、异常噪声等问题。

这样可以帮助维修人员及时发现轴承的故障，从而有效地保障设备的可靠性和安全性。

除了测量和监测动态扭矩外，动态扭矩传感器还可以用于驱动电机的转速控制。

可以通过动态扭矩传感器来测量电机的扭矩，然后根据扭矩信号来控制电机的转速。

这
样可以大大提高电机的工作效率，从而有效地提高设备的性能和效率。

总之，动态扭矩传感器可以准确、稳定地测量和监测动态扭矩信号，因此它对现代工业至关重要。

它可以应用于各种类型的设备，比如汽车、机器人和船舶等，可以有效地提高设备的性能和效率。

汽车扭矩传感器原理
汽车扭矩传感器是一种用于测量发动机输出扭矩的装置。

它可以通过测量发动机输出轴上的扭矩来确定引擎的输出能力和负载情况。

汽车扭矩传感器的工作原理是基于应力和应变之间的关系。

它通常由一个弹性元件和一个测量装置组成。

弹性元件，通常是一个扭转弹簧或者柔性传动系统，将扭矩从引擎输出轴传递到测量装置上。

当引擎输出扭矩时，弹性元件会发生扭曲，导致扭矩在测量装置上产生反应。

测量装置，一般是一种敏感的电子传感器，可以将扭矩转化为电信号。

这种传感器通常使用霍尔效应、应变计或者电容变化等原理来进行测量。

当扭矩传递到测量装置上时，它会产生与扭矩大小成正比的电信号。

通过读取测量装置输出的电信号，车辆控制单元可以确定发动机的输出扭矩。

这将有助于控制车辆的动力分配、传动系统的调整以及驱动方式的优化，提高行车安全性和燃油效率。

总而言之，汽车扭矩传感器利用弹性元件和测量装置的协同作用，将发动机输出扭矩转化为电信号，从而实现对车辆性能的监测和控制。

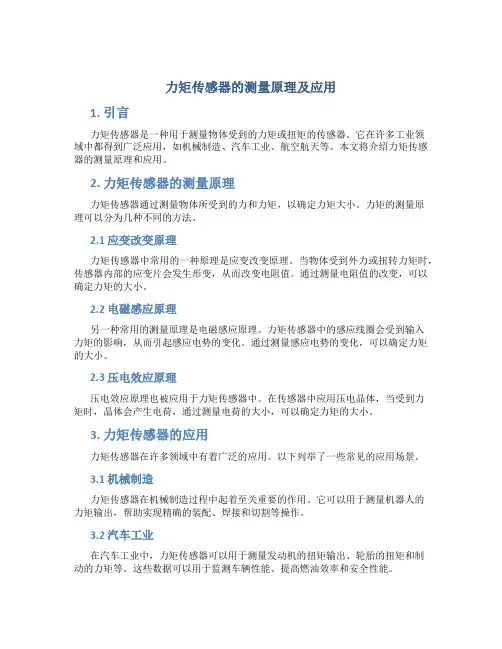

力矩传感器的测量原理及应用1. 引言力矩传感器是一种用于测量物体受到的力矩或扭矩的传感器。

它在许多工业领域中都得到广泛应用，如机械制造、汽车工业、航空航天等。

本文将介绍力矩传感器的测量原理和应用。

2. 力矩传感器的测量原理力矩传感器通过测量物体所受到的力和力矩，以确定力矩大小。

力矩的测量原理可以分为几种不同的方法。

2.1 应变改变原理力矩传感器中常用的一种原理是应变改变原理。

当物体受到外力或扭转力矩时，传感器内部的应变片会发生形变，从而改变电阻值。

通过测量电阻值的改变，可以确定力矩的大小。

2.2 电磁感应原理另一种常用的测量原理是电磁感应原理。

力矩传感器中的感应线圈会受到输入力矩的影响，从而引起感应电势的变化。

通过测量感应电势的变化，可以确定力矩的大小。

2.3 压电效应原理压电效应原理也被应用于力矩传感器中。

在传感器中应用压电晶体，当受到力矩时，晶体会产生电荷，通过测量电荷的大小，可以确定力矩的大小。

3. 力矩传感器的应用力矩传感器在许多领域中有着广泛的应用。

以下列举了一些常见的应用场景。

3.1 机械制造力矩传感器在机械制造过程中起着至关重要的作用。

它可以用于测量机器人的力矩输出，帮助实现精确的装配、焊接和切割等操作。

3.2 汽车工业在汽车工业中，力矩传感器可以用于测量发动机的扭矩输出、轮胎的扭矩和制动的力矩等。

这些数据可以用于监测车辆性能、提高燃油效率和安全性能。

3.3 航空航天力矩传感器在航空航天领域中也被广泛应用。

它可以用于测量飞机的飞行姿态、引擎的扭矩和舵机的力矩等。

这些数据对于安全飞行和飞机性能的监测非常重要。

3.4 医疗器械在医疗器械领域，力矩传感器可以用于测量手术器械的力矩输出、人工关节的扭矩和机械臂的力矩等。

这些数据可以帮助医生进行精确的手术操作和康复治疗。

4. 结论力矩传感器通过测量物体所受到的力和力矩，可以确定力矩的大小。

它在机械制造、汽车工业、航空航天等领域有着广泛的应用。

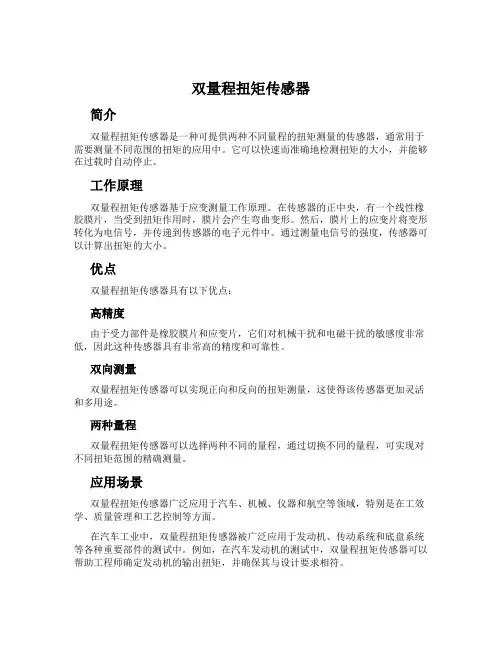

双量程扭矩传感器简介双量程扭矩传感器是一种可提供两种不同量程的扭矩测量的传感器，通常用于需要测量不同范围的扭矩的应用中。

它可以快速而准确地检测扭矩的大小，并能够在过载时自动停止。

工作原理双量程扭矩传感器基于应变测量工作原理。

在传感器的正中央，有一个线性橡胶膜片，当受到扭矩作用时，膜片会产生弯曲变形。

然后，膜片上的应变片将变形转化为电信号，并传递到传感器的电子元件中。

通过测量电信号的强度，传感器可以计算出扭矩的大小。

优点双量程扭矩传感器具有以下优点：高精度由于受力部件是橡胶膜片和应变片，它们对机械干扰和电磁干扰的敏感度非常低，因此这种传感器具有非常高的精度和可靠性。

双向测量双量程扭矩传感器可以实现正向和反向的扭矩测量，这使得该传感器更加灵活和多用途。

两种量程双量程扭矩传感器可以选择两种不同的量程，通过切换不同的量程，可实现对不同扭矩范围的精确测量。

应用场景双量程扭矩传感器广泛应用于汽车、机械、仪器和航空等领域，特别是在工效学、质量管理和工艺控制等方面。

在汽车工业中，双量程扭矩传感器被广泛应用于发动机、传动系统和底盘系统等各种重要部件的测试中。

例如，在汽车发动机的测试中，双量程扭矩传感器可以帮助工程师确定发动机的输出扭矩，并确保其与设计要求相符。

另外，在机械领域，双量程扭矩传感器也被广泛应用于各种机械传动系统的测试中，例如机床、轴承和传动链等。

通过使用该传感器，工程师可以更好地了解机械设备的扭矩输出，并识别故障和磨损。

总结双量程扭矩传感器是一种高精度、双向测量和两种量程的传感器，广泛应用于汽车、机械、仪器和航空等领域。

它可以帮助工程师更好地了解机械设备和发动机等重要部件的扭矩输出，并确保其与设计要求相符。

动态扭矩传感器原理
动态扭矩传感器是一种用于测量旋转装置扭矩的装置，它能够实时监测并记录
旋转装置在运动过程中所受到的扭矩大小。

动态扭矩传感器的原理是基于应变片和电子测量技术，通过应变片的变形来测量扭矩的大小，并将其转换为电信号输出。

本文将介绍动态扭矩传感器的原理及其应用。

动态扭矩传感器的原理主要包括两个方面，应变片原理和电子测量技术原理。

首先，应变片是一种能够随外力作用而产生应变变形的材料，当外力作用在应变片上时，应变片会产生微小的形变，这种形变会引起应变片内部的电阻值产生变化，通过测量电阻值的变化就可以得到外力的大小。

其次，电子测量技术是通过将应变片连接到电桥电路上，利用电桥平衡原理来测量应变片的变化电阻值，再通过放大、滤波、模数转换等电子技术将其转换为标准电信号输出，从而实现对扭矩的测量和监测。

动态扭矩传感器的应用非常广泛，主要包括以下几个方面，首先，动态扭矩传
感器可用于汽车发动机的扭矩测量，通过监测发动机输出轴的扭矩大小，可以实现对发动机功率输出的精确控制和调整。

其次，动态扭矩传感器还可用于航空航天领域，用于飞机发动机和直升机传动系统的扭矩监测，确保飞行器的安全运行。

此外，动态扭矩传感器还可用于工程机械、风力发电、船舶等领域，实现对旋转装置扭矩的实时监测和控制。

总之，动态扭矩传感器是一种基于应变片和电子测量技术的装置，通过测量应
变片的变形和电阻值的变化来实现对扭矩的测量和监测。

其应用领域非常广泛，包括汽车发动机、航空航天、工程机械等领域。

动态扭矩传感器的原理和应用对于提高旋转装置的运行效率和安全性具有重要意义。

扭矩传感器原理及应用 摘要 本文介绍电阻扭矩传感器的结构原理，以“卡特皮勒1g2”发动机台架为例介绍了典型应用，分析了扭矩信号集散电路工作原理，以及扭矩传感器常见故障维修，最后简单地介绍了在发动机试验台架应用的磁感应扭矩传感器的原理。 关键词 发动机台；扭矩传感器；原理分析 中图分类号tp212 文献标识码a 文章编号 1674-6708（2012）59-0107-02 1 概述 扭矩又叫转矩，是反映转动设备输出力的大小的重要参数。扭矩在物理学中用下面的公式计算。 p=m·n/9550 公式（1） 其中：p表示转动设备的输出功率，单位千瓦（kw）；m 表示转动设备的输出扭矩，单位牛米（n·m）；n表示转动设备的转速，单位转/分钟（r/min）。 从公式（1）可以看出，扭矩是一个与功率和转速相关的物理量，它反映了转动设备输出功率和转速的比值关系。如果知道了转动设备的输出功率和转动速度，就可以利用公式1计算出转动设备的扭矩。但实际生产中，功率的测量是不容易的，而扭矩可以利用较简单的装置把扭矩转化为力和磁的测量，对于力和磁这两个物理量的检测，我们有许多成熟工具，这样扭矩的测量就变得相对简单了。 2 电阻应变式扭矩传感器的原理 我们知道，在通常情况下，当金属受外力作用时它的电阻值会发生变化，其变化大小可以依据虎克定律求得，这就是金属应变原理。电阻应变式扭矩传感器，就是利用应变原理制成的。它的结构原理图如图1所示。 扭矩传感器利用高档箔式应变片组成了电桥，在力的作用下电阻值增加或减小，当输入端加上直流电压后，输出端就可以得到随所施力大小而改变的电压信号。再经过信号处理计算，我们就能知道扭矩的大小了。 3 扭矩传感器应用和调试 扭矩大小是发动机台架实验的重要参数之一。“卡特皮勒1g2”发动机台架应用的就是上面介绍的电阻应变式传感器，以此为例分析扭矩信号集散电路原理和扭矩传感器的调试。 3.1 扭矩信号集散电路原理 图2中t2、t4分别接±5v电源给扭矩传感器提供激励电压。t3接传感器的信号输出端，以ic7650高稳定的自稳零放大器为核心组成信号放大电路，再经过lm348进行放大处理，输出信号给计算机。 3.2 扭矩传感器的调试 扭矩传感器的调试包括零点满度的标定和静校。 当进行零点标定时，测功机装好校正臂和校正盘，不放砝码，调节扭矩信号集散板上的电位器rw2及rw5，使端子输出电压为ov；再 加满砝码，调节电位器rw3和rw4，使端子输出电压后9.8v。 当零点和满度标定好以后，就可以进行静校。校验的方法很简单，就是往校正盘中逐次放入适当砝码，然后根据公式（2）： me=g·g·l （2） 其中me是标准力矩，g是砝码质量，g是当地重力加速度，l是校正臂的长度。 计算出的标准力矩与计算机显示力矩上比较，就可以完成校验。 4 扭矩传感器的故障与维修 “卡特皮勒1g2”发动机台架所使用的扭矩传感器内部接线为电桥型，可以通过万用表测量其桥臂间的电阻来辨别好坏。参考图1，正常时r1和r3，r2和r4的电阻值应一样，如果阻值不一样，说明桥臂平衡已被破坏，传感器不能使用。根据使用和维修经验看，扭矩传感器自身发生故障的机率很小。通常，在激励电压正常和正确安装传感器后，故障多发生在外围电路中，总结如表1所示： 故障现象 故障原因 解决办法 扭矩数值漂移大 扭矩信号集散板上 电容热稳定性不好 更换电容 扭矩数值不稳定 发动机点火干扰 或电网干扰 发动机点火高压帽增加阻尼；检查系统接地 5 磁电感应式扭矩传感器 除了电阻应变式扭矩传感器，还有一种较特殊的扭矩传感器，就是 磁电感应式扭矩传感器，它电定子、转子、传感器轴和辅助电路组成。转子包括线圈固定在传感器轴上，定子永久磁铁固定在传感器外壳上，定、转子上都有相等的齿和槽。 测量扭矩时，用两个完全相同的传感器，它们的转子分别固定在被测轴的两端，而定子用支架固定。一个传感器的定子齿和转子齿相对，另一个则定子槽和转子槽相对。当转轴以一定角速度旋转时，则在两个传感器输出线组内感应出电势大小相等，频率相同，相位差180°的近似正弦波，而当被测轴受扭矩时，两个绕组内感应电热相位差将不再是180°，而是扭转角与定（转）子齿数的积。在弹性限度内，材料扭矩与扭转角成正比，因此，测出扭转角也就得到了扭矩的值。这种扭矩传感器反应较电阻应变式传感器反应灵敏，但抗干扰能力较弱，对应用场所的电磁强度有较高要求。 6 结论 在发动机台架试验中，大部分测功机的扭矩测量都像“卡特皮勒1g2”发动机台架一样，利用固定在定子上的平衡臂将扭矩变为拉压力的测量。这时扭矩传感器严格地说应该叫拉压传感器。当然，在发动机试验台架中也有进行纯扭矩测量的，如cl-100齿轮油试验机使用的扭矩传感器。它的工作原理与电阻应变式扭矩传感器一样，只是传感器外形不是传统的桥形，而是圆柱形，四个电阻应变片是贴在转轴上使用的，输出信号是频率信号。 参考文献 [1]葛伟亮.自动控制元件[m].北京理工大学出版社，2007.

本文格式为Word版，下载可任意编辑 第 1 页 简论静态扭矩传感器在阀门扭矩测试中的应用 简论静态扭矩传感器在阀门扭矩测试中的应用论文 1概述

阀门的扭矩参数是阀门设计和用户选择的重要参数之一，阀门扭矩测试系统可以供应阀门扭矩参数及影响阀门扭矩的各种因素。系统中的静态扭矩传感器依据电阻应变原理把扭转力矩产生的应变转换成与其成线性关系的电信号，量程范围0～100kN·m，精度可达0.1%FS，性能稳定牢靠。 2系统构造 阀门扭矩测试系统由阀门扭矩监测仪、静态扭矩传感器、电动执行机构、工业计算机等组成。 2.1阀门扭矩监测仪 阀门扭矩监测仪主要由隔离变压器、DC-DC转换模块、数据采集把握模块、开关电源、信号和电源接插件及箱体等组成。监测仪的'三相四线制电源经电源接口分两路输入仪器。一路输入功率把握模块，把握电动执行机构正反转运行。另一路输入

隔离变压器，经开关电源给信号板和接口板供应电源。主电路中设有急停开关和电源指示灯。扭矩信号通过DC-DC转换模块后输入数据采集把握模块与计算机相连，实现信号的传输和处理。 因静态扭矩传感器供电电源为开关电源，其电源等级level3，电压调整率10%，负载调整率0.5%。系统工作时，扭矩传感器信号端输出电压有0.54V波动，频率为50Hz，导致上位机采集数据不稳定。经分析，接受增加电源隔离模块改善扭矩传感器电源性能。增加电源隔离模块后，扭矩传感器工作时输出电压波动很小，约为0.05V。 2.2扭矩传感器 扭矩测试传感器选用静态双法兰扭矩传感器，其构造稳定，同轴性好，抗过载力量强。传感器全量程精度等级为0.5级，接受二线制4～20mA信号，无需进展单独标定。 静态扭矩传感器利用金属应变原理(当金属受外力作用时其电阻值会发生转变)制成，金属电桥内置于传感器壳体中。电桥在轴向扭力的作用下电阻值增加或减小，本文格式为Word版，下载可任意编辑 第 2 页 当输入端加上直流电压后，输出端可以得到随所施力大小而转变的电压信号。再经过信号处理电路输出相应的电流信号。 2.3工业计算机 系统选用高牢靠性的PSCE-2000型工业计算机，可工作在粉尘、烟雾、高/低温、潮湿、震惊和腐蚀等冗杂工业环境中，同时具备快速诊断和可维护性，其MTTR(MeanTimetoRepair)一般为5min，MTTF可达100kh以上。除实时性、扩大性和兼容性优良外，计算机可连续长时间工作，机箱内的专用电源有较强的抗干扰力量，机箱内的专用底板上有PCI和ISA插槽，机箱接受钢构造，有较高的防磁、防尘和防冲击力量。系统上位机软件接受VisualBasic软件编写。 3工作原理 系统通过液压加压设备给阀门加载，工业计算机运行上位机测试软件，把握电动执行机构的开启和关闭，同时监控阀门扭矩、行程状态，对采集到的扭矩和行程数据进展处理并实时显示，以表格和曲线形式保存在硬盘上，便利使用者分析和计算。工业计算机发出的指令经屏蔽电缆线输入阀门扭矩监测仪，监测仪进展转换、放大、滤波、隔离处理后通过信号电缆发送至电动执行机构，阀门的扭矩信号、阀位和运行状态反响至信号调理模块，处理后输入工业计算机完成相关计算。 4扭矩验证 系统中静态扭矩传感器精度为0.5%FS，经屏蔽电缆传入S1204二线制仪表隔离变送器，其精度为1%FS，因此，系统扭矩最大误差应不大于3%FS。为验证系统的扭矩误差，给试验阀门渐渐加载，使用静态扭矩传感器和拉压传感器同时读取阀门扭矩数据，验证结果可以看出，最大误差为2.71%，符合要求。 5结语 将精度高、频响快、牢靠性好、寿命长和隔爆性能好的静态扭矩传感器应用于阀门扭矩测试中，并接受增加电源隔离模块改善扭矩传感器电源性能的方法，既节省本钱，又保证了系统牢靠性。

扭矩传感器的原理扭矩传感器是一种测量机械或旋转设备上扭矩大小及变化的装置。

它通常用于工业自动化领域，可以用来监测设备运行的扭矩，并将相关数据传递给控制系统。

扭矩传感器的原理主要包括应变测量和电力学原理。

应变测量是扭矩传感器的基本原理之一。

当扭矩作用于物体上时，物体会发生形变，即使是微小的扭矩也会引起物体的微小变形。

扭矩传感器通常使用一种材料（如金属）制成，该材料具有良好的弹性和变形特性。

传感器上的弹性元件会随着扭矩的作用而发生微小的变形，称为应变。

这种应变可以通过使用应变片或应变计来测量。

应变片是一种将应变转换为电信号的装置。

它通常由金属制成，并通过一系列精确地安装在扭矩传感器上的导线连接到电路。

当扭矩作用于传感器时，应变片会经历微小的形变，这会导致导线的电阻发生变化。

这种变化可以通过测量电阻的变化来间接测量扭矩的大小。

应变片的数量和布置方式取决于传感器的设计和所需的测量范围。

除了应变测量外，扭矩传感器还利用电力学原理进行测量。

根据电力学原理，当电流通过一个导体时，会在导体周围产生磁场。

扭矩传感器通常包含一个或多个线圈，当电流通过线圈时，会产生一个磁场。

当扭矩作用于传感器时，由于物体的形变，磁场也会发生变化。

这种变化可以通过测量感应电压来间接测量扭矩的大小。

为了测量感应电压，扭矩传感器通常包含一个磁传感器，如霍尔传感器或磁阻传感器。

这些传感器可以检测磁场的变化，并将其转换为电压信号。

感应电压的大小与扭矩的大小成正比，因此可以通过测量电压的变化来间接测量扭矩的大小。

扭矩传感器通常还包括一个信号调理器，用于处理和放大从感应器获得的电信号。

信号调理器将电信号转换为与扭矩大小成正比的输出信号，并将其传递给控制系统进行进一步的处理和分析。

一些高级扭矩传感器还可以通过数字接口将测量数据直接发送到计算机或数据采集系统。

总结起来，扭矩传感器的原理主要包括应变测量和电力学原理。

应变测量利用材料的弹性和变形特性将扭矩转换为应变信号，并通过应变片将其转换为电信号。

扭矩传感器的原理
扭矩传感器是一种用来测量线性力矩的设备，它可以检测到力矩、压力、重量和其它物理量的变化。

它的主要原理是利用物理变化产生电信号，然后将电信号转换为数字信号，最终得到测量结果。

扭矩传感器的主要结构由传感器本体、传感器头和信号处理系统组成。

传感器本体是由传感器把手、齿轮、回转轴和传感元件等组成的，其中传感元件的作用是根据外力的大小，产生电信号，传感元件可以是电压、电流、阻抗等。

传感器头负责接收外力，并将其转化为电信号。

信号处理系统由数据采集卡和计算机组成，可以将传感器产生的电信号转换为数字信号，从而得到测量结果。

扭矩传感器的应用非常广泛，可用于研究机械系统、医疗仪器等多种领域。

它可以直接测量机械装置的转矩或压力，也可以用于测量机械装置结构强度、稳定性等。

在医疗仪器中，扭矩传感器可以测量患者的体重、力量等，从而帮助诊断病情。

总之，扭矩传感器是一种重要的测量设备，其原理是利用物理变化产生电信号，可以用于测量机械系统、医疗仪器等多种领域，在许多工程领域都发挥着重要作用。

静态扭矩传感器原理
静态扭矩传感器是一种被广泛应用于工业自动化领域的传感器装置，用于测量物体受到的扭矩或转矩大小。

其工作原理基于弹性变形测量。

静态扭矩传感器通常由以下几个主要组成部分构成：
1. 弹性体：通常采用金属材料制成的弹性体，如钢或合金。

该弹性体具有较高的刚度和弹性恢复能力，能够承受一定的扭矩而不发生塑性变形。

2. 应变计：应变计是一种敏感的电阻式传感器，其工作原理基于材料在受到力或扭矩作用时发生微小的电阻变化。

应变计通常被附加在弹性体的表面，以测量扭矩施加在弹性体上时引起的变形。

3. 电路和信号处理器：扭矩传感器的电路将应变计的电阻变化转换为相应的电信号。

信号处理器进一步放大和处理电信号，将其转换为具有线性关系的标准电压或电流输出。

当施加扭矩于静态扭矩传感器时，弹性体将发生微小的形变和扭转。

这种形变和扭转将导致附加在弹性体上的应变计发生微小的电阻变化。

通过测量和分析这个电阻变化，可以确定施加在传感器上的扭矩大小。

静态扭矩传感器具有高精度、快速响应和可靠性高等特点，广泛应用于工业生产的力矩控制、质量监测和负载传递等领域。
