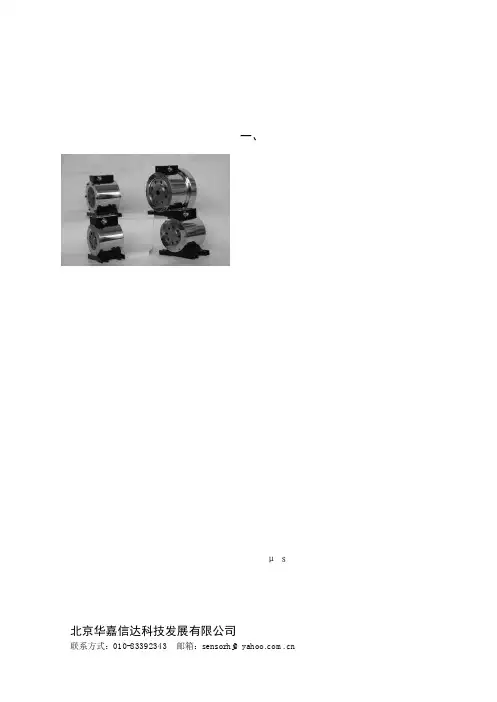

NH-904系列动态扭矩传感器使用说明书产品照片一、使用说明二、特点:三、技术指标本系列扭矩传感器是在标准测扭应变传感器的基础上研制开发的专门传递扭矩参数的信号耦合器。
NH-904型扭矩传感器是NH-90系列扭矩传感器的无轴承双法兰连接方式。
当弹性轴在高速旋转时,NH90系列扭矩传感器两端的支承轴承的磨擦发热不但降低了轴承的寿命,而且磨擦产生的高温干扰了正常测量。
NH-904型扭矩传感器在结构上与NH-901型扭矩传感器的不同之处:在于有效地避免了轴承的磨擦带来发热的干扰。
适用于高速旋转或要求轴向尺寸较短的场合使用。
1. 扭矩测量功能;能源及信号非接触传递功能,输出信号数字化功能。
2. 可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号。
3. 传递信号时与是否旋转,转速和转向无关。
可以适应长时间,高转速运转。
4. 精度高,稳定性好。
5. 体积小,重量轻,易于安装。
6. 不需反复调零即可连续传递正反转扭矩信号。
7. 没有集流环等磨损件,可以高转速长时间运行。
8. 抗干扰性强。
9. 可任意位置,任意方向安装。
1.量程:5---2000N·m(分10档)(5,10,20,50,100,200,500,1000,2000N·m)2.精度:0.5%F·S 3.适用转速:6000转/分以下4.环境温度:0℃-50℃ 5.频率响应:100 μs 6.自重:8---30Kg7.输出信号:0-12v方波频率;零扭矩:10 KHZ ; 正向满量程:15 KHZ ;反向满量程:5 KHZ 负载电流<10mA8.插座号:(1)0V (2)+15V (3)-15V (4)空 (5)扭矩信号北京华嘉信达科技发展有限公司七、规格尺寸(以供货附图为准)四、安装指南五、信号处理六、使用注意1.NH-904型扭矩传感器由静止外壳和旋转柱两部分组成。
2.按照定位色点将静止外壳套在旋转柱的外侧,定位色点不可套反!3.将旋转柱的两端通过法兰联轴器与别分与动力和负载联接,用高强螺栓紧固。

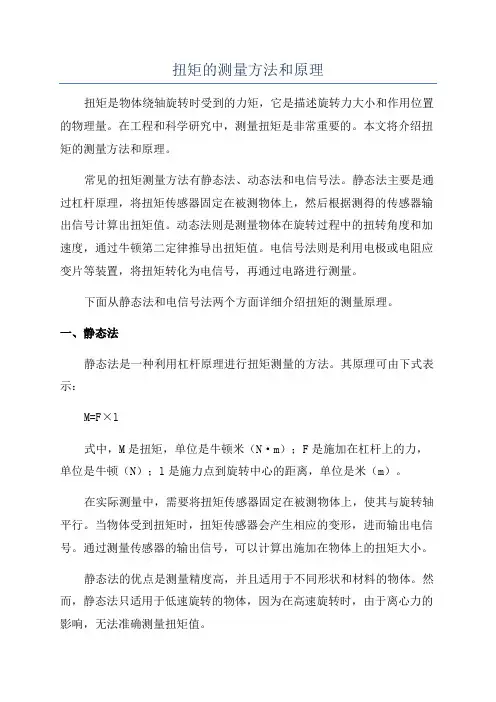

扭矩的测量方法和原理扭矩是物体绕轴旋转时受到的力矩,它是描述旋转力大小和作用位置的物理量。
在工程和科学研究中,测量扭矩是非常重要的。
本文将介绍扭矩的测量方法和原理。
常见的扭矩测量方法有静态法、动态法和电信号法。
静态法主要是通过杠杆原理,将扭矩传感器固定在被测物体上,然后根据测得的传感器输出信号计算出扭矩值。
动态法则是测量物体在旋转过程中的扭转角度和加速度,通过牛顿第二定律推导出扭矩值。
电信号法则是利用电极或电阻应变片等装置,将扭矩转化为电信号,再通过电路进行测量。
下面从静态法和电信号法两个方面详细介绍扭矩的测量原理。
一、静态法静态法是一种利用杠杆原理进行扭矩测量的方法。
其原理可由下式表示:M=F×l式中,M是扭矩,单位是牛顿米(N·m);F是施加在杠杆上的力,单位是牛顿(N);l是施力点到旋转中心的距离,单位是米(m)。
在实际测量中,需要将扭矩传感器固定在被测物体上,使其与旋转轴平行。
当物体受到扭矩时,扭矩传感器会产生相应的变形,进而输出电信号。
通过测量传感器的输出信号,可以计算出施加在物体上的扭矩大小。
静态法的优点是测量精度高,并且适用于不同形状和材料的物体。
然而,静态法只适用于低速旋转的物体,因为在高速旋转时,由于离心力的影响,无法准确测量扭矩值。
二、电信号法电信号法是一种常用的扭矩测量方法。
其原理是利用电阻应变片的变形来测量扭矩。
当物体受到扭矩作用时,电阻应变片会产生相应的应变,从而引起电阻值的变化。
通过测量电阻值的变化,可以间接得到扭矩变化的大小。
电信号法的基本原理如下:1.将电阻应变片安装在固定的位置上,使其与旋转轴垂直。
2.当物体受到扭矩作用时,电阻应变片的传感网格发生形变,导致电阻值的变化。
3.将电阻值变化转化为电信号输出。
4.通过测量电信号的强度,可以得到扭矩的大小。
电信号法的优点是测量范围广,可适用于高速旋转的物体。
此外,电信号法具有快速响应、准确可靠等特点。

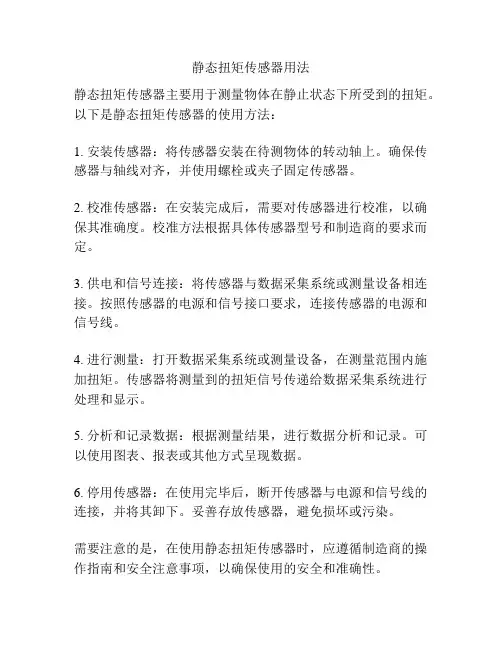

静态扭矩传感器用法
静态扭矩传感器主要用于测量物体在静止状态下所受到的扭矩。
以下是静态扭矩传感器的使用方法:
1. 安装传感器:将传感器安装在待测物体的转动轴上。
确保传感器与轴线对齐,并使用螺栓或夹子固定传感器。
2. 校准传感器:在安装完成后,需要对传感器进行校准,以确保其准确度。
校准方法根据具体传感器型号和制造商的要求而定。
3. 供电和信号连接:将传感器与数据采集系统或测量设备相连接。
按照传感器的电源和信号接口要求,连接传感器的电源和信号线。
4. 进行测量:打开数据采集系统或测量设备,在测量范围内施加扭矩。
传感器将测量到的扭矩信号传递给数据采集系统进行处理和显示。
5. 分析和记录数据:根据测量结果,进行数据分析和记录。
可以使用图表、报表或其他方式呈现数据。
6. 停用传感器:在使用完毕后,断开传感器与电源和信号线的连接,并将其卸下。
妥善存放传感器,避免损坏或污染。
需要注意的是,在使用静态扭矩传感器时,应遵循制造商的操作指南和安全注意事项,以确保使用的安全和准确性。

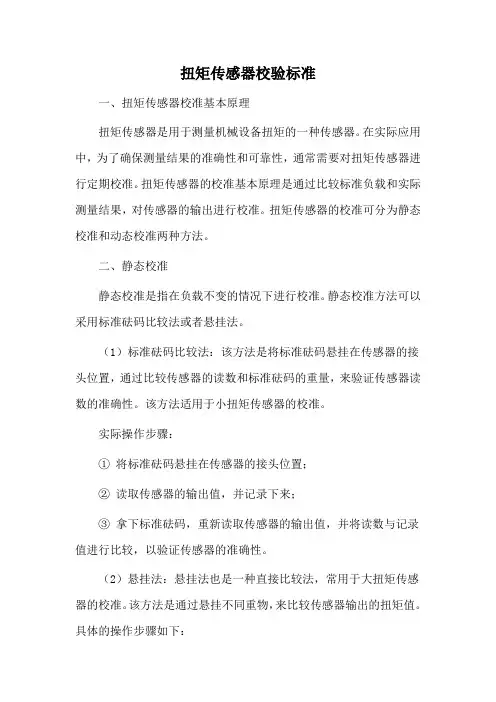

扭矩传感器校验标准一、扭矩传感器校准基本原理扭矩传感器是用于测量机械设备扭矩的一种传感器。
在实际应用中,为了确保测量结果的准确性和可靠性,通常需要对扭矩传感器进行定期校准。
扭矩传感器的校准基本原理是通过比较标准负载和实际测量结果,对传感器的输出进行校准。
扭矩传感器的校准可分为静态校准和动态校准两种方法。
二、静态校准静态校准是指在负载不变的情况下进行校准。
静态校准方法可以采用标准砝码比较法或者悬挂法。
(1)标准砝码比较法:该方法是将标准砝码悬挂在传感器的接头位置,通过比较传感器的读数和标准砝码的重量,来验证传感器读数的准确性。
该方法适用于小扭矩传感器的校准。
实际操作步骤:①将标准砝码悬挂在传感器的接头位置;②读取传感器的输出值,并记录下来;③拿下标准砝码,重新读取传感器的输出值,并将读数与记录值进行比较,以验证传感器的准确性。
(2)悬挂法:悬挂法也是一种直接比较法,常用于大扭矩传感器的校准。
该方法是通过悬挂不同重物,来比较传感器输出的扭矩值。
具体的操作步骤如下:①将传感器安装在支架上,使其与安装板平行;②悬挂不同重物,同时记录传感器读数;③重复上述步骤2-3,直到悬挂不同重物时记录值与实际值误差最小。
三、动态校准动态校准是在负载变化的情况下进行校准。
动态校准方法可以采用扭矩标定器或者校准架进行。
(1)扭矩标定器:扭矩标定器是一种实验室常用的校准设备,适合于精度要求比较高的扭矩传感器。
该设备通过一块标定轮和一个电器控制系统,产生一定的转矩信号,并将该信号传输到扭矩传感器上进行校准。
实际操作步骤:①根据标定器的使用说明,将传感器连接到标定器上;②按照标定器的设置要求,将标定器设置为连续或者单点模式;③开始标定程序,记录下标定过程中每个数据点的数据,并进行校准。
(2)校准架:校准架是一种相对简单的校准设备,构造简单,易于使用,适合于现场扭矩传感器的校准。
实际操作步骤:①将扭矩传感器安装在校准架上,并连接好电缆;②带负载操作,根据需要改变负载大小;③记录传感器的读数,检查校准结果是否符合需求。

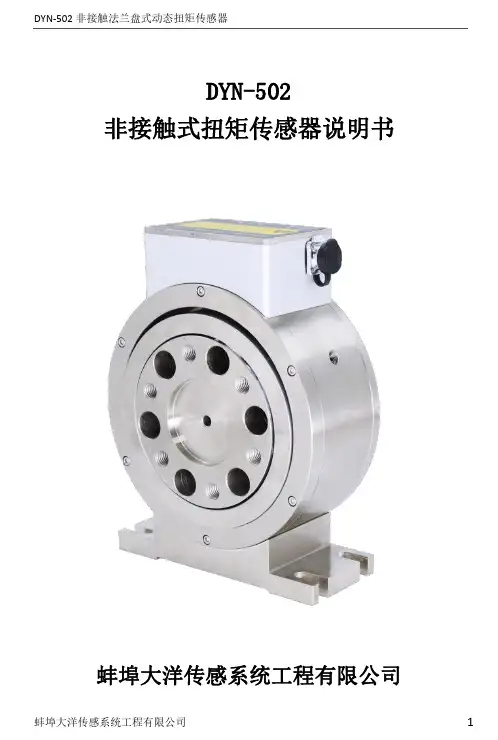

DYN-502非接触式扭矩传感器说明书蚌埠大洋传感系统工程有限公司目录1.主要功能及特点 (3)2.参数表 (3)3.产品尺寸图 (4)4.工作原理 (6)5.接线定义 (7)6.安装注意 (7)7.扭矩转换关系(防止传感器过载) (11)8.故障排除 (11)9.常见使用问题及解决方法 (12)10.安装使用参考案例 (12)11.配套仪表 (13)12.声明 (14)13.保修单说明 (14)适用于各类扭矩测试场景----推进扭矩传感器智能化无滑环动态扭矩传感器实现了1/50000以上的精度,优秀的稳定性。
微小扭矩也能实现高精度测量。
没有电刷集流环滑环等磨损件,不需要定期维护和更换零件。
传递信号时与是否旋转,转速和转向无关。
传感器直接输出扭矩信号为频率信号,配套变送器可输出电压或电流信号。
1.主要功能及特点●产品规格囊括了5~10000N.m(可定制)●无线传输无滑环高速反应●24V或±15V DC电源输入●综合精度0.2%F.S.●扭矩信号5-15kHz●合金钢材质弹性体●转速可选电流电压或频率信号●电源与信号隔离大幅降低干扰2.参数表3.产品尺寸图规格(N.m)4000-100004.工作原理通过应变仪检测对旋转转子施加的扭力,将对转子施加的扭矩量转换为电信号。
向旋转装置供电以及检测电气信号都通过非接触方式完成,旋转装置与框体之间没有机械接触部分。
框体转子5.接线定义6.安装注意6.1.测量传感器的轴径和中心高,待装。
6.2.使用两组联轴器,将传感器安装在动力设备与负载之间。
6.3.分别调整动力设备、负载、传感器的中心高和同轴度,要求小于0.05mm,然后将其固定,并紧固可靠,不允许有松动。
小量程或高转速传感器使用时,更要严格保证连接的中心高和同轴度。
否则可能造成测量误差及传感器的损坏。
6.4.传感器可选用刚性或弹性联轴器连接。
在震动较大、同轴度小于0.2mm大于0.05mm时,建议选用弹性联轴器,安装同轴度超过0.2mm时,严禁使用。

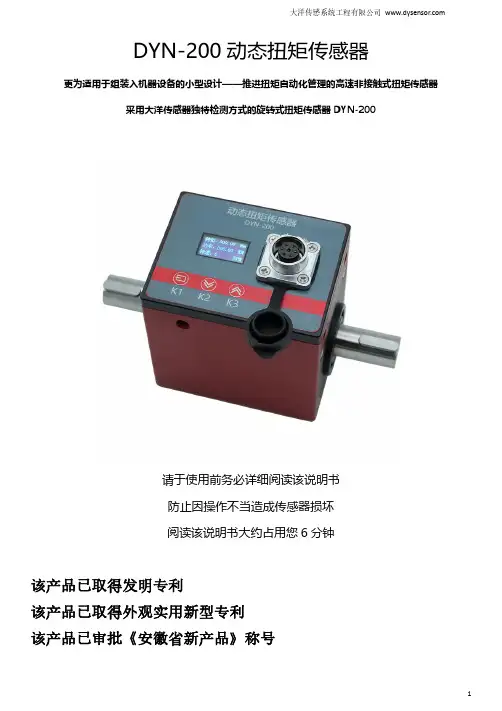

DYN-200动态扭矩传感器更为适用于组装入机器设备的小型设计——推进扭矩自动化管理的高速非接触式扭矩传感器采用大洋传感器独特检测方式的旋转式扭矩传感器DYN-200请于使用前务必详细阅读该说明书防止因操作不当造成传感器损坏阅读该说明书大约占用您6分钟该产品已取得发明专利该产品已取得外观实用新型专利该产品已审批《安徽省新产品》称号1.没有电刷等接触部分不需要定期维护和更换零件。
2.传感器自带OLED显示,分辨率为128*64。
3.实现了1/10000以上的分度,优秀的零点稳定性微小扭矩也能实现高精度测量。
4.启动扭矩非常小,只有0.00001Nm,从静态测量到高转速下的扭矩测量,均可实现精确测量。
5.支持RS485通信,支持主动上传协议,通信速率可达每秒500次或1000次。
6.无需外接电路,直接输出标准电压电流或RS485通信连接PLC或扭矩转速专用仪表。
产品参数产品自重产品尺寸1.键槽安装扭矩传感器,键槽连接如果掉落的话,会造成损坏和人员受伤,请采取安装防止脱落的销子等措施。
确认键槽无损伤并且牢固装配进扭矩传感器。
2.本产品的安装方法本产品可以在水平或垂直方向使用。
另外,线缆的方向没有限制。
向其他装置安装本产品时,请托住本产品的框体,防止框体转动,可选配底座。
产品安装①旋转轴驱动部分驱动部分的旋转轴,连接以键连接。
②液晶显示屏实时显示在测量时实时显示扭矩转速功率③框体传感器的主体部分,通过旋转固定孔以固定传感器。
④插头使用德国进口镀金防水插头,连接电源及信号线蚌埠大洋传感系统工程有限公司400-0552-91111。

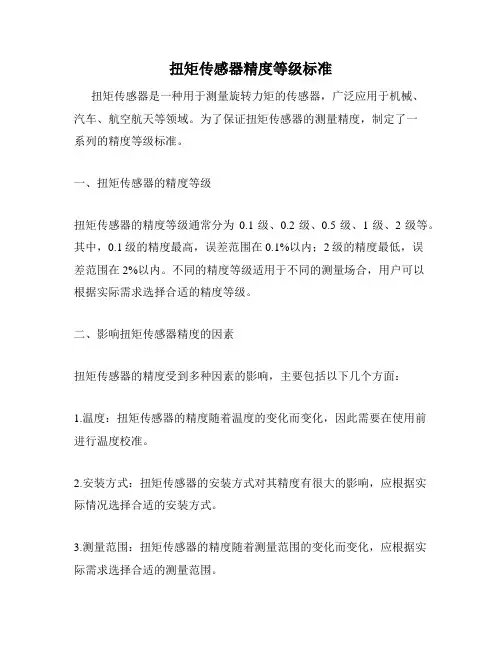

扭矩传感器精度等级标准扭矩传感器是一种用于测量旋转力矩的传感器,广泛应用于机械、汽车、航空航天等领域。
为了保证扭矩传感器的测量精度,制定了一系列的精度等级标准。
一、扭矩传感器的精度等级扭矩传感器的精度等级通常分为0.1级、0.2级、0.5级、1级、2级等。
其中,0.1级的精度最高,误差范围在0.1%以内;2级的精度最低,误差范围在2%以内。
不同的精度等级适用于不同的测量场合,用户可以根据实际需求选择合适的精度等级。
二、影响扭矩传感器精度的因素扭矩传感器的精度受到多种因素的影响,主要包括以下几个方面:1.温度:扭矩传感器的精度随着温度的变化而变化,因此需要在使用前进行温度校准。
2.安装方式:扭矩传感器的安装方式对其精度有很大的影响,应根据实际情况选择合适的安装方式。
3.测量范围:扭矩传感器的精度随着测量范围的变化而变化,应根据实际需求选择合适的测量范围。
4.使用环境:扭矩传感器的使用环境对其精度也有很大的影响,应尽量避免在恶劣的环境下使用。
三、扭矩传感器的应用扭矩传感器广泛应用于机械、汽车、航空航天等领域。
在机械领域,扭矩传感器可以用于测量机械设备的扭矩输出,以保证机械设备的正常运行;在汽车领域,扭矩传感器可以用于测量汽车发动机的扭矩输出,以保证汽车的性能和安全;在航空航天领域,扭矩传感器可以用于测量飞机发动机的扭矩输出,以保证飞机的安全和稳定。
四、扭矩传感器的未来发展随着科技的不断进步,扭矩传感器的精度和性能将不断提高。
未来,扭矩传感器将更加智能化、数字化和网络化,可以实现远程监测和控制,为工业生产和科学研究提供更加精准和可靠的数据支持。
总之,扭矩传感器是一种重要的测量工具,其精度等级标准对于保证测量精度至关重要。
未来,扭矩传感器将继续发挥重要作用,为各个领域的发展提供有力支持。

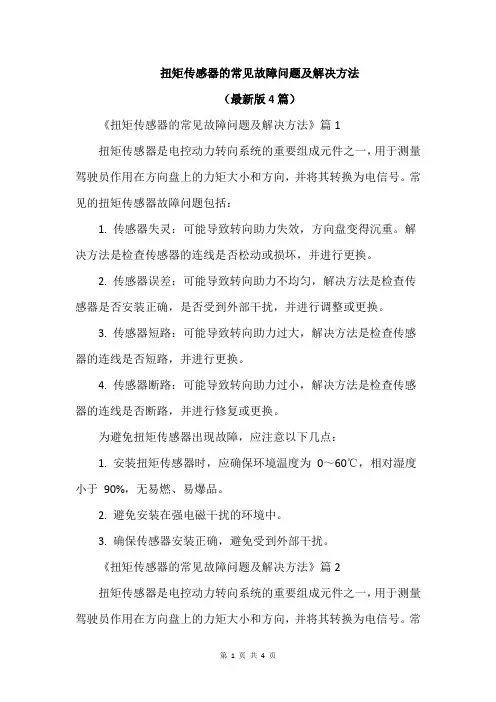

扭矩传感器的常见故障问题及解决方法(最新版4篇)《扭矩传感器的常见故障问题及解决方法》篇1扭矩传感器是电控动力转向系统的重要组成元件之一,用于测量驾驶员作用在方向盘上的力矩大小和方向,并将其转换为电信号。
常见的扭矩传感器故障问题包括:1. 传感器失灵:可能导致转向助力失效,方向盘变得沉重。
解决方法是检查传感器的连线是否松动或损坏,并进行更换。
2. 传感器误差:可能导致转向助力不均匀,解决方法是检查传感器是否安装正确,是否受到外部干扰,并进行调整或更换。
3. 传感器短路:可能导致转向助力过大,解决方法是检查传感器的连线是否短路,并进行更换。
4. 传感器断路:可能导致转向助力过小,解决方法是检查传感器的连线是否断路,并进行修复或更换。
为避免扭矩传感器出现故障,应注意以下几点:1. 安装扭矩传感器时,应确保环境温度为0~60℃,相对湿度小于90%,无易燃、易爆品。
2. 避免安装在强电磁干扰的环境中。
3. 确保传感器安装正确,避免受到外部干扰。
《扭矩传感器的常见故障问题及解决方法》篇2扭矩传感器是电控动力转向系统的重要组成元件之一,用于测量驾驶员作用在方向盘上的力矩大小和方向,并将其转换为电信号。
常见的扭矩传感器故障问题包括:1. 传感器失灵:可能导致转向助力失效,方向盘变得沉重,行驶时车辆不稳定等。
解决方法包括检查传感器的连接器、电缆和传感器本身,修复或更换损坏的部件。
2. 传感器误差:可能导致转向助力不足或过度,解决方法包括校准或更换传感器。
3. 传感器信号干扰:可能导致转向助力不稳定或失效,解决方法包括检查传感器周围的电磁干扰源,降低干扰或更换传感器。
4. 传感器安装不良:可能导致传感器失灵或误差,解决方法包括重新安装传感器并确保安装正确。
5. 传感器电缆损坏:可能导致传感器失灵或误差,解决方法包括检查电缆是否损坏,修复或更换电缆。
扭矩传感器的故障排查需要先检查传感器本身是否正常,再去检查传感器周围的环境和连接器等部件。

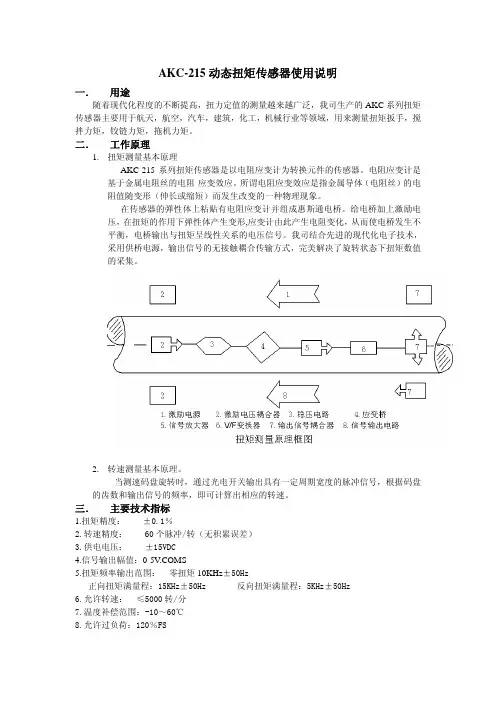

AKC-215动态扭矩传感器使用说明一. 用途随着现代化程度的不断提高,扭力定值的测量越来越广泛,我司生产的AKC系列扭矩传感器主要用于航天,航空,汽车,建筑,化工,机械行业等领域,用来测量扭矩扳手,搅拌力矩,铰链力矩,拖机力矩。
二. 工作原理1.扭矩测量基本原理AKC-215系列扭矩传感器是以电阻应变计为转换元件的传感器。
电阻应变计是基于金属电阻丝的电阻-应变效应。
所谓电阻应变效应是指金属导体(电阻丝)的电阻值随变形(伸长或缩短)而发生改变的一种物理现象。
在传感器的弹性体上粘贴有电阻应变计并组成惠斯通电桥。
给电桥加上激励电压,在扭矩的作用下弹性体产生变形,应变计由此产生电阻变化,从而使电桥发生不平衡,电桥输出与扭矩呈线性关系的电压信号。
我司结合先进的现代化电子技术,采用供桥电源,输出信号的无接触耦合传输方式,完美解决了旋转状态下扭矩数值的采集。
2.转速测量基本原理。
当测速码盘旋转时,通过光电开关输出具有一定周期宽度的脉冲信号,根据码盘的齿数和输出信号的频率,即可计算出相应的转速。
三. 主要技术指标1.扭矩精度:±0.1%2.转速精度: 60个脉冲/转(无积累误差)3.供电电压: ±15VDC4.信号输出幅值:S5.扭矩频率输出范围:零扭矩10KHz±50Hz正向扭矩满量程:15KHz±50Hz 反向扭矩满量程:5KHz±50Hz6.允许转速: ≤5000转/分7.温度补偿范围:-10~60℃8.允许过负荷:120%FS其它技术参数详见产品检验合格证四.接线方式插头座号引线颜色激励电压+15V 1 红地 2 白激励电压-15V 3 蓝转速输出 4 黑扭矩输出 5 黄五.传感器使用注意事项1.传感器主轴安装应与被测主轴同心,轴向力与径向力<20N.外壳固定采用软连接。
2.传感器使用环境相对湿度≤70%,避免油渍,水及其它化学药品侵蚀。
3.测试电缆线的航空插头处的屏蔽线接点不应随意拆除。

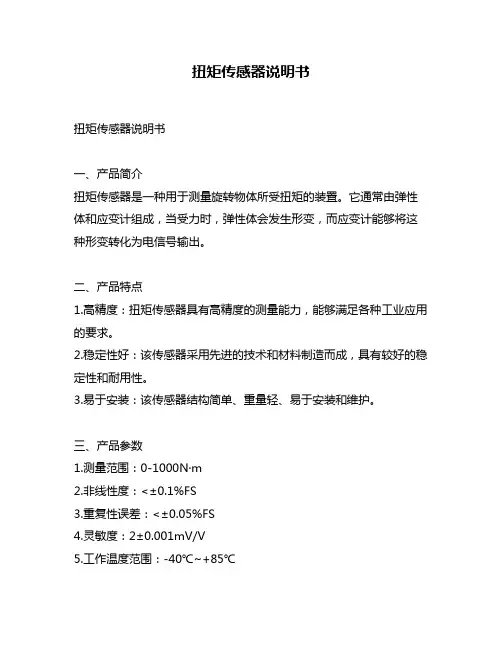

扭矩传感器说明书扭矩传感器说明书一、产品简介扭矩传感器是一种用于测量旋转物体所受扭矩的装置。
它通常由弹性体和应变计组成,当受力时,弹性体会发生形变,而应变计能够将这种形变转化为电信号输出。
二、产品特点1.高精度:扭矩传感器具有高精度的测量能力,能够满足各种工业应用的要求。
2.稳定性好:该传感器采用先进的技术和材料制造而成,具有较好的稳定性和耐用性。
3.易于安装:该传感器结构简单、重量轻、易于安装和维护。
三、产品参数1.测量范围:0-1000N·m2.非线性度:<±0.1%FS3.重复性误差:<±0.05%FS4.灵敏度:2±0.001mV/V5.工作温度范围:-40℃~+85℃四、使用方法1.安装前需检查传感器是否完好无损。
2.将传感器正确安装在需要测量扭矩的设备上,并保证传感器与设备之间紧密贴合。
3.接通电源,根据设备的要求调整传感器的灵敏度和零点校准。
4.开始测量并记录数据。
五、注意事项1.使用前请仔细阅读本说明书,并按照说明进行操作。
2.禁止在高温、高湿等恶劣环境下使用该传感器。
3.避免将传感器受到强烈的冲击或振动,以免影响测量精度和稳定性。
4.在使用过程中如发现异常情况,请及时停止使用并联系售后服务人员进行处理。
六、维护保养1.每次使用后应将传感器清洁干净,并储存于干燥通风处。
2.定期检查传感器的电缆和连接器是否完好无损,并进行必要的更换或维修。
3.如需更换传感器内部元件,请联系售后服务人员进行处理。
七、售后服务本公司承诺为用户提供优质的售后服务,如有任何问题或意见,请随时与我们联系。
以上为扭矩传感器说明书,希望能够对用户有所帮助。
如有任何疑问或需要进一步了解该产品,请联系我们。
扭矩传感器说明书传感器概述•定义:扭矩传感器是一种用于测量物体扭矩(转矩)的传感器。
•作用:它能够将物体受到的扭矩信号转换为相应的电信号输出,用以监测和控制扭矩的大小和变化。
•结构:扭矩传感器通常由弹性元件、传感器芯片、信号处理电路和输出接口等组成。
工作原理•弹性元件:传感器的弹性元件是测量扭矩的关键部分,通常采用金属箔片或弹簧杆等材料制成。
•应变测量:当物体受到扭矩作用时,弹性元件会发生弯曲变形,变形量与扭矩成正比。
•传感器芯片:通过固定在弹性元件上的应变片,将应变量转化为电信号,并进行放大和处理。
•信号处理:传感器芯片会对信号进行滤波、放大和线性化处理,以提高测量精度和稳定性。
•输出接口:经过信号处理后的电信号,经由输出接口传输给控制系统或显示设备进行进一步处理和显示。
技术特点1.高精度:扭矩传感器具有较高的测量精度,通常可以达到0.1%的满量程。
2.宽测量范围:扭矩传感器能够适应不同扭矩范围的测量需求,常见的测量范围从0.1 Nm到10000 Nm不等。
3.高稳定性:传感器具有良好的温度稳定性和长期稳定性,能够保证测量结果的可靠性和一致性。
4.快速响应:扭矩传感器具有较快的响应速度,可以实时监测扭矩的变化。
5.耐用性强:传感器通常采用高强度材料制成,能够承受较大的机械冲击和振动,具有较长的使用寿命。
应用领域1. 汽车工业•扭矩监测:扭矩传感器可用于汽车发动机、变速器和传动系统的扭矩监测与控制。
•制动系统:用于制动力和制动扭矩的测量,确保制动系统的准确性和安全性。
•动力传递:测量发动机输出扭矩,优化动力传递效率和性能。
2. 航空航天•发动机测试:用于航空发动机的扭矩测试和评估,确保发动机性能和可靠性。
•飞行控制:测量飞机各部件的扭矩,对飞行控制系统进行实时监测和调整。
3. 机械制造•负载测试:用于各种机械设备的负载测试和负载监控,确保设备按设计要求正常工作。
•工艺控制:根据扭矩的变化调整机械设备的加工参数,提高产品的加工质量和稳定性。
扭矩测量说明及应变片使用详解扭矩测量是工程和科学领域常用的一种测量技术,用于测量旋转装置所产生的扭矩力。
扭矩测量的准确性对于许多应用至关重要,如机械传动系统的设计和优化、电机和发动机的性能评估以及材料的研究等。
在进行扭矩测量时,通常会使用应变片作为测量元件。
应变片是一种能够测量物体应变的传感器。
应变片的工作原理基于金属材料在受到力或力矩作用时会发生形变的性质。
应变片通常由金属箔片或薄膜制成,具有非常高的敏感性和可靠性。
下面我将详细介绍扭矩测量的具体说明及应变片的使用方法。
1.扭矩测量的具体说明:-首先,确定测量范围和精度要求,选择合适的扭矩传感器。
扭矩传感器通常分为静态和动态两种类型。
静态扭矩传感器适用于不需要频繁变化的测量,而动态扭矩传感器适用于高速旋转的测量。
-安装扭矩传感器。
将扭矩传感器正确安装在被测装置上,确保与装置的旋转轴垂直,并紧固螺栓。
-连接传感器与数据采集仪表。
使用合适的电缆将传感器与数据采集仪表连接起来,确保信号传输可靠。
-进行零点校准。
在测量之前,对传感器进行零点校准,即在没有扭矩作用下将测量结果调整为零。
-进行扭矩测量。
通过施加扭矩到被测装置上,观察数据采集仪表上的数据变化,即可得到扭矩测量结果。
-记录和分析数据。
根据需要,将测量结果记录下来并进行数据分析,以便进一步的应用。
2.应变片的使用方法:-确定测量点。
根据需要,确定要测量的位置和方向。
通常在扭矩作用处附近选择一个具有较高应变的区域。
-准备工作。
将应变片正确地粘贴或固定在待测物体上,并确保表面光洁无尘。
-粘贴应变片。
使用专用的应变片粘接剂,在应变片和被测物体表面均匀涂布,然后将应变片贴合在被测物体上。
-加热过程(可选)。
一些应变片需要经过一个加热过程,以确保粘接效果和稳定性。
可以通过烘箱或其他加热设备进行加热,同时要注意控制温度和加热时间。
-连接测量电路。
使用导线和连接器将应变片与测量电路连接起来。
在连接过程中要注意保持导线的良好接触和电气连接。
扭矩传感器的安装方式
扭矩传感器安装方法有很多种,大概是可以分为下文所述八种。
1、如果要求传动系统的轴向不因安装了传感器而加长,则可使用智能联轴器--既可以检测扭矩,又可以承担联轴器的功能。
也就是一种带检测功能的联轴器。
2、被测传动系统不允许加长但可以拆卸时,则可以使用套装式扭矩传感器--套在被测轴上即可测试。
3、被测传动系统既不允许加长又不可以拆卸时,则可以使用在现场组装的卡装式扭矩传感器。
从轴的两侧卡在轴上即可进行测试。
即可长期监测也可短期检测。
与电流钳形表相似。
4、有的测试系统既有扭力又有轴向力时则可以使用转矩转速轴向力三参数传感器,既可以避免轴向力对扭力测试的干扰又可以测量轴向力的信号;
5、在高转速或超高转速下测试时可以使用无轴承式转矩转速传感器;
6、如果被测系统为不旋转状态时可以使用扭矩传感变送器;
7、如果被测系统最大值在5mN ·m至1N ·m时可以使用小量程转矩转速传感器;
8、智能转矩转速测量仪安装。
东莞精标电子科技:直线位移传感器、压力传感器、扭矩传感器、拉绳位移传感器、磁致伸缩位移传感器、压力变送器。
扭矩传感器是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。
扭矩传感器将扭力的物理变化转换成的电信号。
扭矩传感器可以应用在制粘度计,电动(气动,液力)扭力扳手,它具有精度,频响快,可靠性好,寿命长等优点。
1、水平安装,如图11所示:图112、垂直安装,图12所示:图12 垂直安装示意图3、连接方式:扭矩传感器与动力设备、负载设备之间的连接(1)弹性柱销联轴器连接如图13所示,此种连接方式结构简单,加工容易,维护方便。
能够微量补偿安装误差造成的轴的相对偏移,同时能起到轻微减振的作用。
适用于中等载荷、起动频繁的高低速运转场合,工作温度为-20-70℃。
图13 弹性柱销联轴器连接(2)刚性联轴器连接如图14所示,这种连接形式结构简单,成本低,无补偿性能,不能缓冲减振,对两轴的安装精度较高。
用于振动很小的工况条件。
图14 刚性联轴器连接4、安装要求:(1)扭矩传感器可水平安装,也可垂直安装。
(2)动力设备、传感器、负载设备应安装在稳固的基础上,以避免过大的震动,否则可能发生数据不稳,降低测量精度,甚至损坏传感器。
(3)采用弹性柱销联轴器或刚性联轴器连接。
(4)动力设备、传感器、负载设备轴线的同心度应小于Φ0.05mm。
注意事项:1.安装时,不能带电操作,切莫直接敲打、碰撞传感器。
2.联轴器的紧固螺栓应拧紧,联轴器的外面应加防护罩,避免人身伤害。
3.信号线输出不得对地,对电源短路,输出电流不大于10mA·屏蔽电缆线的屏蔽层必须与+15V电源的公共端(电源地)连接。
4.日常的计量检定校准工作中,对扭矩传感器进行校准时,通常采用扭矩标准机来进行。
由于扭矩传感器的精度比较高,通常为1级及以上的扭矩传感器,但在实际测量工作中,除了扭矩标准机自身的不确定度之外,影响扭矩传感器测量结果的另外一个重要因素则是传感器与扭矩标准机之间的连接质量,特别是对高精度扭矩传感器的校准中在不考虑扭矩标准机自身的不确定度时,连接质量的优劣将直接影响测量结果的准确度。
Page 1 of 13 YB转矩转速传感器使用说明书YB转矩转速传感器使用说明书四川诚邦测控技术有限公司YB 转矩转速传感器说明书一、应用范围:YB 系列转矩转速传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。
应用范围十分广泛,主要用于:1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;4、可用于污水处理系统中的扭矩及功率的检测;5、可用于制造粘度计;6、可用于过程工业和流程工业中。
二、基本原理:1、 扭矩的测量:采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。
将该应变信号放大后,经过压/频转换,变成与扭应变成正比的频率信号。
如图1所示:图 测量原理图弹性轴应变片S+S-P-P+S+S-P-ΕΕоΕоε-ε-εεΕR4R3R2R1P+图应变桥连接图图应变桥应变图如图2、3所示:电桥相邻臂与对臂之间的关系为: ε=1000με @30Ksi ﹠E=30Mpi,4340 steel ΔR=0.7Ω @R=700Ω ΔR/ R=K*ε=1*1000με=0.1% E ο=10Mv @ E=10VΔE ο/E=Sc*K*ε=1*1*1000με=0.1%=1Mv/V 电桥的输出与应变片的电阻变化关系为:ΔE ο/E =1/4((ΔR1/ R1+ΔR3/ R3)-( ΔR2/ R2+ΔR4/ R4))=K/4((ε1+ε3)-(ε2+ε4)) = Sc*K*ε2、转速的测量: 转速测量采用光电码盘的方法进行测量,每一光电码盘均有60个齿,轴带动光电码盘每旋转一周可产生60个脉冲,高速或中速采样 时可以用测频的方法,低速采样时可以用测周期的方法测出准确的转速。
本传感器精度可达±0.2%~±0.5%(F ·S )。
海拉扭矩传感器的标定方法-概述说明以及解释1.引言1.1 概述在撰写本文之前,我们先来简单了解一下海拉扭矩传感器的概念和作用。
海拉扭矩传感器是一种能够测量和监测物体扭矩或转矩的传感器装置。
它通过感应物体受力或运动产生的扭矩来测量和记录相关数据,从而帮助我们了解物体的运动或工作状态。
海拉扭矩传感器广泛应用于许多领域,包括机械工程、汽车工业、航空航天、能源领域等等。
在这些领域中,海拉扭矩传感器被用于评估和优化机械系统的性能,确保设备的安全运行。
本文将重点介绍海拉扭矩传感器的标定方法。
标定是一种校准和校正传感器的过程,用于确保传感器输出的准确性和可靠性。
海拉扭矩传感器的标定方法涉及到一系列的实验和数据处理技术,旨在消除或纠正传感器输出中的误差和偏差。
通过阅读本文,您将了解到海拉扭矩传感器的原理、应用领域以及标定方法的基本概念和步骤。
我们希望本文能为需要进行海拉扭矩传感器标定的工程师和科研人员提供一些参考和指导,帮助他们更好地应用和使用海拉扭矩传感器。
接下来,我们将详细介绍海拉扭矩传感器的原理和应用领域,以及标定方法的具体步骤和注意事项。
最后,我们将总结文章内容,并展望未来海拉扭矩传感器在技术发展和应用领域的前景。
1.2文章结构文章结构部分的内容可以按照以下方式编写:文章结构部分旨在介绍整篇文章的组织结构和内容安排。
本文分为引言、正文和结论三个部分。
引言部分为文章的开篇,主要包括概述、文章结构和目的三个方面的内容。
首先,我们将简要介绍海拉扭矩传感器及其在工程领域中的应用。
接着,我们将详细说明本文的结构和内容安排,以帮助读者更好地理解整篇文章。
最后,我们将明确本文的目的,即介绍海拉扭矩传感器的标定方法,以提供相关领域研究工作者和实践人员的参考。
正文部分是文章的核心部分,主要包括海拉扭矩传感器的原理、应用领域和标定方法三个方面的内容。
我们将首先深入探讨海拉扭矩传感器的工作原理,介绍其主要组成和工作原理的解析。
扭矩传感器的原理与使用一、适用范围转盘扭矩是石油钻井工程中一项十分重要的工程参数,它的监测对于合理的使用钻头,防止事故,提高钻井效率具有非常重要的意义。
链轮液压式的测量方法存在着传感器笨重、现场安装复杂、费用高、精度低、可靠性差的缺点。
CSF—3E型机械扭矩传感器可适用于油田录井、钻井作业等施工中的钻机转盘扭矩的相对量测量。
并可以应用于1类防爆区域。
可有效预防钻井过程中的井下事故及提高钻头使用寿命。
它具有灵敏度高,线性好,抗过载能力强、寿命长,便于安装,成本低等优点。
二、工作原理机械扭矩传感器为测力传感器,通过顶丝架上的顶丝将其项在钻台横梁一侧,当转盘转动时横梁会因受到转盘扭矩的作用产生物理形变,从而使扭矩传感器受力,使传感器的电桥输出信号经前置电路转换为电流信号。
三、主要技术指标:量程:50KN,供电电压15—24VDC。
输出信号:4—20毫安(2线制)工作温度范围:—40°—+50°抗过载能力:100%四、安装与使用:见安装图,安装时将1号顶丝后退7—8cm,(如果有缓冲垫子去掉),把传感器受力孔套进顶丝前端,然后把顶丝上到位即可。
初始力的调整,先把传感器与测量系统联接好,紧顶丝(根据灵敏度的要求),使电流指示6—8个毫安为宜。
也可以根据现实扭矩值的大小需要调整初始灵敏度,其方法:如果提高灵敏度,紧顶丝使原始电流最大不能超过10毫安,过大易使传感器过载而损坏;降低灵敏度则松顶丝,电流不能小于6毫安,否则会造成扭矩异常。
当初始力调整好以后,一定要把顶丝背螺帽上紧,以防松动。
五、注意事项:1、变送器电路具有极性保护功能,当电路电源极性接反时不会烧坏电路,但输出为零。
因此如果遇到输出电流为零时,就要检查信号电缆是否接错或开路,也可考虑是否电源极性接反。
2、当座卡瓦可能会出现扭矩增大现象,这是因为转盘不平的原因,但不会影响测量和损坏传感器,如果要解决此现象可把传感器安装在3号顶丝的位置,但不影响灵敏度。
扭矩传感器的原理及应用实验报告1. 引言本实验报告旨在研究和分析扭矩传感器的原理及其在实际应用中的效果。
通过对扭矩传感器进行实验测试,我们可以更深入地了解其工作原理和应用领域。
2. 实验目的本实验的主要目的是:•研究扭矩传感器的工作原理;•分析扭矩传感器在不同应用场景下的性能。
3. 实验设备本次实验使用的设备和材料如下:•扭矩传感器•电子称•示波器•运动控制系统•计算机4. 实验步骤实验过程中,我们采取以下步骤进行:1.将扭矩传感器安装到测试平台上;2.连接扭矩传感器与示波器,记录输出信号;3.设置不同的扭矩值,分别进行测试;4.记录并比较实验数据;5.分析实验结果。
5. 实验结果与分析根据实验数据,我们可以得到以下结论:•扭矩传感器在不同的扭矩值下具有较高的精确度;•扭矩传感器的输出信号与输入扭矩呈线性关系;•扭矩传感器在工作范围内具有较好的稳定性和重复性。
6. 应用领域分析通过本实验可以看出,扭矩传感器在许多领域中具有广泛的应用前景。
以下是扭矩传感器的一些常见应用场景:•工业生产:扭矩传感器可以用于监测机械设备的运行状态,确保生产过程的稳定性和安全性;•汽车工业:扭矩传感器可以用于检测汽车发动机的扭矩输出,提高发动机效率;•航空航天:扭矩传感器可以用于监测航空航天器件的转动情况,确保飞行安全。
7. 结论通过本次实验,我们深入了解了扭矩传感器的工作原理及其在实际应用中的表现。
扭矩传感器具有较高的精确度、线性关系、稳定性和重复性,因此在工业生产、汽车工业和航空航天等领域具有广泛的应用前景。
8. 参考文献•张三,李四。
《扭矩传感器原理与应用》。
科学出版社,2020年。
9. 致谢感谢实验中给予指导和支持的老师和同学们。
以上为扭矩传感器的原理及应用实验报告的基本结构和内容,通过对实验步骤、实验结果和应用领域的分析,我们能够更全面地了解扭矩传感器的工作原理和实际应用。
一、应用范围:
KR系列扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。
应用范围十分
广泛,主要用于:
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;
4、可用于污水处理系统中的扭矩及功率的检测;
5、可用于制造粘度计;
6、可用于过程工业和流程工业中。
二、基本原理:
扭矩的测量:采用应变片电测技术 ,在弹性轴上组成应变桥,向应变桥提供电源即可测得该
弹性轴受扭的电信号。
将该应变信号放大后,经过压/频转换,变成与扭应变成正比的频率信号。
如图1所示:
三、产品特点:
1.信号输出可任意选择波形─方波或脉冲波。
2.检测精度高、稳定性好、抗干扰性强。
3.不需反复调零即可;连续测量正反扭矩。
4.即可测量静止扭矩,也可测量动态扭矩。
5.体积小、重传感器可脱离二次仪表独立使用,只要按插座针号提供 +15V,-15V(200mA)的电源,即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。
量轻、易于安装。
6.测量范围:0—10000Nm标准可选, 非标准2万Nm、3万Nm、5万Nm、8万Nm、10万Nm、15万Nm、20万Nm可定制,特殊量程定制。
1.根据轴的连接形式和扭矩传感器的长度,确定原动机和负载之间的距离,调节原动机和负载
的轴线相对于基准面的距离,使它们的轴线的同轴度小于Φ 0.03mm,固定原动机和负载在基准
面上。
2.将联轴器分别装入各自轴上。
3.调节扭矩传感器与基准面的距离,使它的轴线与原动机和负载的轴线的同轴度小于Φ
0.03mm,固定扭矩传感器在基准面上。
4.紧固联轴器,安装完成。
六、信号输出与信号采集:
1、扭矩信号输出基本形式:
•方波信号、脉冲信号。
•可根据用户需要制成电压模拟信号输出或电流模拟信号输出(单向、静止扭矩测量)。
2、扭矩信号处理形式:
•扭矩传感器输出的频率信号送到频率计或数字表,直接读取与扭矩成正比的频率信号或电压、电流信号。
•扭矩传感器的扭矩与频率信号送给单片机二次仪表,直接显示实时扭矩值、转速及输出功率值及 RS232通讯信号。
•直接将扭矩与转速的频率信号送给计算机或 PLD进行处理。
七、维护与保养:
1.每隔一年应给扭矩传感器两端轴承加润滑脂。
加润滑脂时,仅将两端轴承盖打开,将润滑脂加入轴承,然后装上两端盖。
2.应储存在干燥、无腐蚀、室温为 -20℃——70℃的环境里。
八、注意事项:
1.安装时,不能带电操作,切莫直接敲打、碰撞扭矩传感器。
2.联轴器的紧固螺栓应拧紧 ,联轴器的外面应加防护罩,避免人身伤害。
3.信号线输出不得对地 ,对电源短路,输出电流不大于10mA•屏蔽电缆线的屏蔽层必须与+15V电源的公共端(电源地)连接。
九、安装使用:
1、使用环境:扭矩传感器应安装在环境温度为0℃~ 60℃,相对湿度小于90%,无易燃、易爆品的环境里。
不宜安装在强电磁干扰的环境中。
2、安装方式:
(1) 水平安装:如图11所示:
(2) 垂直安装:图12所示:
3、连接方式:扭矩传感器与动力设备、负载设备之间的连接
(1)弹性柱销联轴器连接如图13所示,此种连接方式结构简单,加工容易,维护方便。
能够微量补偿安装误差造成的轴的相对偏移,同时能起到轻微减振的作用。
适用于中等载荷、起动频繁的高低速运转场合,工作温度为-20-70℃。
(2)刚性联轴器连接如图14所示,这种连接形式结构简单,成本低,无补偿性能,不能缓冲减振,对两轴的安装精度较高。
用于振动很小的工况条件。
4、安装要求:
(1)扭矩传感器可水平安装,也可垂直安装。
(2)如图11、12所示,动力设备、扭矩传感器、负载设备应安装在稳固的基础上,以避免过大的震动,否则可能发生数据不稳,降低测量精度,甚至损坏扭矩传感器。
(3)采用弹性柱销联轴器或刚性联轴器连接。
(4)动力设备、扭矩传感器、负载设备轴线的同心度应小于Φ0.05mm。
