磨轧辊磨削工艺及技术原理

轧辊生产工艺流程轧辊是冶金设备中的重要部件之一，主要用于压制金属材料。

轧辊的生产工艺流程主要包括熔化和铸造、铸锭处理、预热和加热处理、热处理、机械加工、表面处理和检测等环节。

下面将对轧辊生产工艺流程进行详细介绍。

首先是熔化和铸造环节。

轧辊的熔化通常采用电弧炉熔炼方法，将铁水与熔点较高的合金加入炉中，经过高温熔化后，倾入预先准备好的模具中。

然后，待铸造完成后，进行冷却、脱模，得到初步成型的轧辊。

接下来是铸锭处理环节。

铸锭处理是对初步成型的轧辊进行清洁和修整，以去除铸造过程中的氧化物、杂质和气孔等缺陷，并进行尺寸修整。

这一环节通常采用机械或化学方法进行处理。

然后是预热和加热处理环节。

预热是对清洁的轧辊进行适当加热，以去除轧辊中的内应力，使轧辊能够在加热处理时不产生严重的变形。

加热处理是将轧辊加热到一定温度，并在特定条件下保持一定时间，使轧辊中的组织结构发生相应的变化，从而提高轧辊的硬度和耐磨性。

热处理是轧辊生产工艺流程中非常重要的一环。

它是通过对加热后的轧辊进行快速冷却和回火，调整轧辊的组织结构，使其达到预期的性能要求。

热处理的过程中，需要严格控制冷却速度和回火温度，以保证轧辊的硬度和韧性的平衡。

机械加工环节主要是对经过热处理的轧辊进行精加工。

这一环节通常包括车削、磨削、镗削等工艺，以保证轧辊的尺寸精度和形状精度。

表面处理环节是为了提高轧辊的抗腐蚀性能和表面质量。

这一环节通常包括抛光、酸洗、镀铬等工艺，以使轧辊的表面光滑、均匀，并具有一定的抗腐蚀能力。

最后是检测环节。

轧辊在生产过程中需要进行各种性能和质量的检测，以确保轧辊达到设计要求和使用要求。

检测包括尺寸检测、硬度检测、化学成分分析、金相分析等。

综上所述，轧辊的生产工艺流程包括熔化和铸造、铸锭处理、预热和加热处理、热处理、机械加工、表面处理和检测等环节。

通过这些环节的有序组合，可以获得性能优良、质量稳定的轧辊产品。

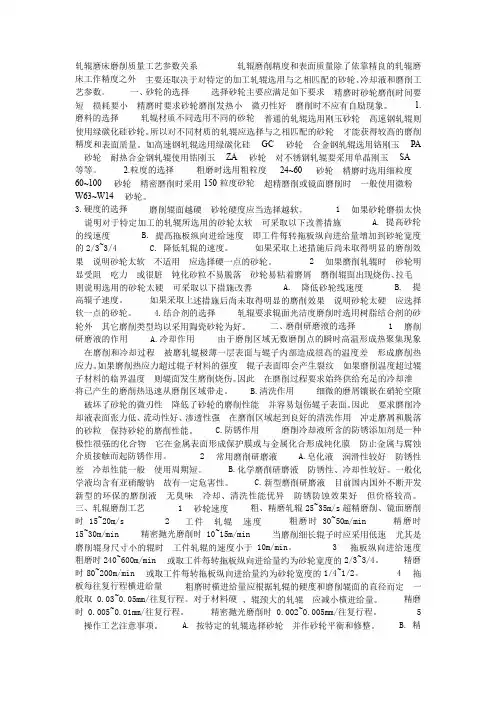

轧辊磨床磨削质量工艺参数关系 轧辊磨削精度和表面质量除了依靠精良的轧辊磨床工作精度之外艺参数。

一、砂轮的选择 选择砂轮主要应满足如下要求1.磨料的选择 轧辊材质不同选用不同的砂轮精度GCPAZASA等等。

2.粒度的选择 粗磨时选用粗粒度24~6060~100150粒度砂轮W63~W143.硬度的选择1A. 提高砂轮B.的2/3~3/4 C. 降低轧辊的速度。

如果采取上述措施后尚未取得明显的磨削效2A.B. 提高辊子速度。

如果采取上软一点的砂轮。

4.结合剂的选择 轧辊要求辊面光洁度磨削时选用树脂结合剂的砂二、磨削研磨液的选择 1研磨液的作用 A.冷却作用 由于磨削区域无数磨削点的瞬时高温形成热聚集现象将已产生的磨削热迅速从磨削区域带走。

B.清洗作用 细微的磨屑镶嵌在硝轮空隙C.防锈作用 磨削冷却液所含的防锈添加剂是一种介质接触而起防锈作用。

2A.B.C.三、轧辊磨削工艺 1 粗、精磨轧辊25~35m/s 超精磨削、镜面磨削时15~20m/s 2 粗磨时30~50m/min 精磨时15~30m/min 精密抛光磨削时10~15m/min10m/min 。

3粗磨时240~600m/min 2/3~3/4。

精磨时80~200m/min 1/4~1/2。

4板每往复行程横进给量般取0.03~0.05mm/往复行程。

对于材料硬 精磨时0.005~0.01mm/往复行程。

精密抛光磨削时0.002~0.005mm/往复行程。

5A. B. 精10~30C.伤、表面划痕等磨削缺陷的产生。

D.。

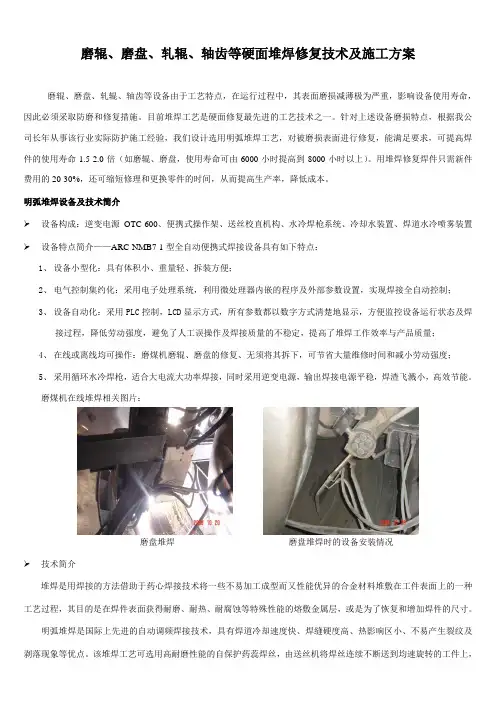

磨辊、磨盘、轧辊、轴齿等硬面堆焊修复技术及施工方案磨辊、磨盘、轧辊、轴齿等设备由于工艺特点，在运行过程中，其表面磨损减薄极为严重，影响设备使用寿命，因此必须采取防磨和修复措施。

目前堆焊工艺是硬面修复最先进的工艺技术之一。

针对上述设备磨损特点，根据我公司长年从事该行业实际防护施工经验，我们设计选用明弧堆焊工艺，对被磨损表面进行修复，能满足要求，可提高焊件的使用寿命1.5-2.0倍（如磨辊、磨盘，使用寿命可由6000小时提高到8000小时以上）。

用堆焊修复焊件只需新件费用的20-30%，还可缩短修理和更换零件的时间，从而提高生产率，降低成本。

明弧堆焊设备及技术简介➢设备构成：逆变电源OTC-600、便携式操作架、送丝校直机构、水冷焊枪系统、冷却水装置、焊道水冷喷雾装置➢设备特点简介——ARC-NMB7-1型全自动便携式焊接设备具有如下特点：1、设备小型化：具有体积小、重量轻、拆装方便；2、电气控制集约化：采用电子处理系统，利用微处理器内嵌的程序及外部参数设置，实现焊接全自动控制；3、设备自动化：采用PLC控制，LCD显示方式，所有参数都以数字方式清楚地显示，方便监控设备运行状态及焊接过程，降低劳动强度，避免了人工误操作及焊接质量的不稳定，提高了堆焊工作效率与产品质量；4、在线或离线均可操作：磨煤机磨辊、磨盘的修复、无须将其拆下，可节省大量维修时间和减小劳动强度；5、采用循环水冷焊枪，适合大电流大功率焊接，同时采用逆变电源，输出焊接电源平稳，焊渣飞溅小，高效节能。

磨煤机在线堆焊相关图片：磨盘堆焊磨盘堆焊时的设备安装情况➢技术简介堆焊是用焊接的方法借助于药心焊接技术将一些不易加工成型而又性能优异的合金材料堆敷在工件表面上的一种工艺过程，其目的是在焊件表面获得耐磨、耐热、耐腐蚀等特殊性能的熔敷金属层，或是为了恢复和增加焊件的尺寸。

明弧堆焊是国际上先进的自动调频焊接技术，具有焊道冷却速度快、焊缝硬度高、热影响区小、不易产生裂纹及剥落现象等优点。

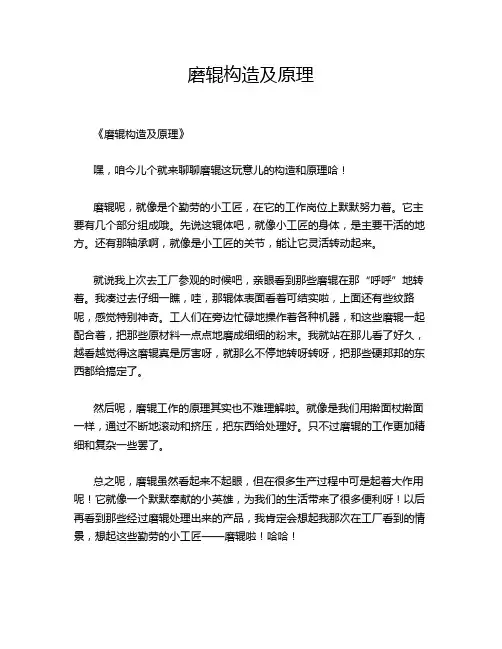

磨辊构造及原理
《磨辊构造及原理》
嘿，咱今儿个就来聊聊磨辊这玩意儿的构造和原理哈！
磨辊呢，就像是个勤劳的小工匠，在它的工作岗位上默默努力着。

它主要有几个部分组成哦。

先说这辊体吧，就像小工匠的身体，是主要干活的地方。

还有那轴承啊，就像是小工匠的关节，能让它灵活转动起来。

就说我上次去工厂参观的时候吧，亲眼看到那些磨辊在那“呼呼”地转着。

我凑过去仔细一瞧，哇，那辊体表面看着可结实啦，上面还有些纹路呢，感觉特别神奇。

工人们在旁边忙碌地操作着各种机器，和这些磨辊一起配合着，把那些原材料一点点地磨成细细的粉末。

我就站在那儿看了好久，越看越觉得这磨辊真是厉害呀，就那么不停地转呀转呀，把那些硬邦邦的东西都给搞定了。

然后呢，磨辊工作的原理其实也不难理解啦。

就像是我们用擀面杖擀面一样，通过不断地滚动和挤压，把东西给处理好。

只不过磨辊的工作更加精细和复杂一些罢了。

总之呢，磨辊虽然看起来不起眼，但在很多生产过程中可是起着大作用呢！它就像一个默默奉献的小英雄，为我们的生活带来了很多便利呀！以后再看到那些经过磨辊处理出来的产品，我肯定会想起我那次在工厂看到的情景，想起这些勤劳的小工匠——磨辊啦！哈哈！。

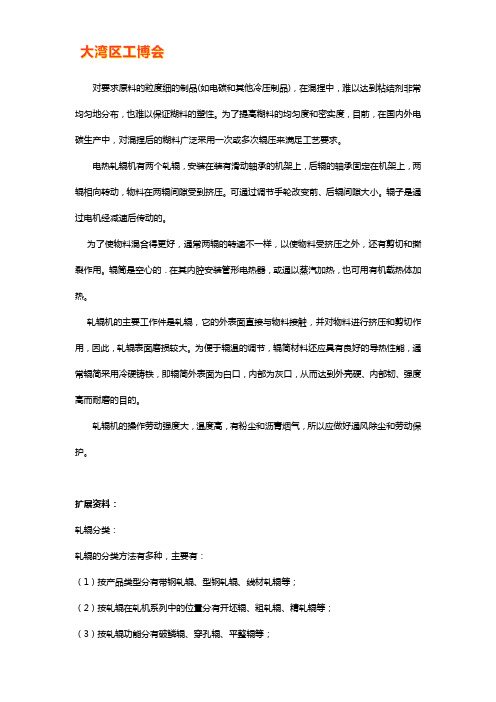

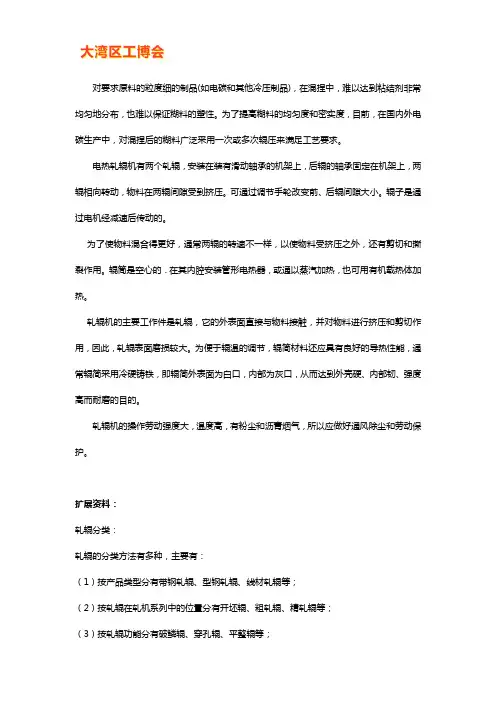

对要求原料的粒度细的制品(如电碳和其他冷压制品)，在混捏中，难以达到粘结剂非常均匀地分布，也难以保证糊料的塑性。

为了提高糊料的均匀度和密实度，目前，在国内外电碳生产中，对混捏后的糊料广泛采用一次或多次辊压来满足工艺要求。

电热轧辊机有两个轧辊，安装在装有滑动轴承的机架上，后辊的轴承固定在机架上，两辊相向转动，物料在两辊间隙受到挤压。

可通过调节手轮改变前、后辊间隙大小。

辊子是通过电机经减速后传动的。

为了使物料混合得更好，通常两辊的转速不一样，以使物料受挤压之外，还有剪切和撕裂作用。

辊筒是空心的．在其内腔安装管形电热器，或通以蒸汽加热，也可用有机载热体加热。

轧辊机的主要工作件是轧辊，它的外表面直接与物料接触，并对物料进行挤压和剪切作用，因此，轧辊表面磨损较大。

为便于辊温的调节，辊简材料还应具有良好的导热性能，通常辊简采用冷硬铸铁，即辊简外表面为白口，内部为灰口，从而达到外壳硬、内部韧、强度高而耐磨的目的。

轧辊机的操作劳动强度大，温度高，有粉尘和沥青烟气，所以应做好通风除尘和劳动保护。

扩展资料：轧辊分类：轧辊的分类方法有多种，主要有：（1）按产品类型分有带钢轧辊、型钢轧辊、线材轧辊等；（2）按轧辊在轧机系列中的位置分有开坯辊、粗轧辊、精轧辊等；（3）按轧辊功能分有破鳞辊、穿孔辊、平整辊等；（4）按轧辊材质分有钢轧辊、铸铁轧辊、硬质合金轧辊、陶瓷轧辊等；（5）按制造方法分有铸造轧辊、锻造轧辊、堆焊轧辊、镶套轧辊等；（6）按所轧钢材状态分有热轧辊、冷轧辊。

各种分类可以相应组合而使轧辊有更明确的含义，如热轧带钢用离心铸造高铬铸铁工作辊。

性能要求：抗热裂：通常对粗轧辊以强度、抗热裂为主要要求；小型20辊轧机的工作轧辊重仅100克左右，而宽厚板轧机的支承辊重量已超过200吨。

选用轧辊时首先根据轧机对轧辊的基本强度要求，选定安全承载的主体材料（各种级别的铸铁、铸钢或锻钢等）。

硬度：而精轧辊速度较高，轧制最终产品要有一定的表面质量，对它以硬度、耐磨等为主要要求。

磨削加工原理
磨削加工是一种常见的金属加工方法，通过磨削工具对工件进
行切削，以达到精密加工的目的。

磨削加工原理是在磨削过程中，
磨料颗粒不断接触工件表面，将工件表面的金属材料逐渐磨除，从
而形成所需的形状和尺寸。

磨削加工原理的关键在于磨料颗粒与工件表面的接触。

在磨削
过程中，磨料颗粒以一定的速度和压力接触工件表面，通过不断的
摩擦和冲击作用，磨削掉工件表面的金属材料。

这种磨削过程需要
一定的能量输入，通常是通过旋转的磨削工具或者工件本身的旋转
来提供。

磨削加工原理的另一个重要方面是磨削工具的选择和使用。

不
同的磨削工具适用于不同的工件材料和加工要求。

常见的磨削工具
包括砂轮、砂带、砂纸等，它们的磨料颗粒大小、形状和硬度都会
影响磨削加工的效果。

此外，磨削工具的转速、进给速度、磨削压
力等参数也会对磨削加工产生影响。

在磨削加工原理中，还需要考虑磨削过程中产生的热量和磨屑。

磨削过程中，由于摩擦和冲击作用，会产生大量的热量，如果不能
及时散去，会对工件和磨削工具造成损坏。

同时，磨削过程中产生的磨屑也需要及时清除，以免对加工质量产生影响。

总的来说，磨削加工原理是通过磨料颗粒不断接触工件表面，将工件表面的金属材料逐渐磨除，从而实现精密加工的目的。

在实际应用中，需要根据工件材料和加工要求选择合适的磨削工具和加工参数，同时要注意散热和清屑，以确保磨削加工的效果和质量。

磨削工艺介绍及应用磨削工艺是一种利用磨削轮对工件表面进行磨削加工的方法，是目前常用的一种金属加工工艺。

它主要适用于对具有高硬度、高精度要求的工件进行加工，并可以在磨削过程中得到很好的表面质量。

磨削工艺的基本原理是利用磨削轮与工件表面之间的相对运动，在一定的切削力和磨削液的作用下，使工件表面得到加工。

磨削轮通常是由磨粒和结合剂组成，磨粒是磨削过程中真正进行切削的部分，结合剂则起到固定和保护磨粒的作用。

在磨削过程中，磨粒与工件表面发生相对运动，切削下一层金属，从而达到磨削的效果。

磨削工艺的应用非常广泛。

首先，它可以用于加工高硬度材料，如钢、铁、铝、不锈钢等。

这些材料通常比较难以进行其他加工方法，而磨削工艺可以在较大的切削力下完成加工，并可以获得较高的表面精度。

其次，磨削工艺也适用于加工形状复杂的工件，如曲面、螺纹等。

磨削轮的形状可以根据工件的形状进行调整，可以使磨削轮与工件表面充分接触，从而达到较高的加工精度。

此外，磨削工艺还可以用于修复零件表面缺陷，如气孔、裂纹等。

通过磨削可以将这些缺陷去除，并得到较好的表面质量。

磨削工艺的关键技术包括磨削轮的选择、磨削液的选择、切削速度的确定以及磨削工艺参数的控制。

磨削轮的选择要考虑磨削物料的硬度、形状等因素，并根据加工要求选择合适的磨削轮。

磨削液的选择要考虑其冷却、润滑和清洗的作用，并根据材料和工件的不同选择相应的磨削液。

切削速度的确定要根据磨削轮和工件的材料、硬度等因素进行综合考虑，并在试验中确定合适的切削速度。

磨削工艺参数的控制主要包括切削深度、磨削速度、进给速度以及进给量等。

总之，磨削工艺是一种重要的金属加工工艺，具有广泛的应用前景。

它可以用于加工高硬度材料、形状复杂的工件以及修复表面缺陷。

在实际应用中，需要根据工件的要求选择合适的磨削轮和磨削液，并对磨削工艺参数进行合理的控制。

只有这样，才能在磨削过程中获得较高的表面质量和加工精度。

轧辊修复加工工艺流程轧辊是钢铁、有色金属等工业领域中重要的加工设备之一，承担着压制、塑性变形等工作任务。

由于长期使用和工作环境的影响，轧辊会出现磨损、裂纹、疲劳断裂等问题，影响轧制质量和生产效率。

因此，轧辊修复加工工艺流程成为了轧辊维修的重要环节。

本文将详细介绍轧辊修复加工工艺流程的各个环节和步骤。

第一步：轧辊检测和评估在进行轧辊修复加工之前，首先需要对轧辊进行全面的检测和评估。

这一步骤的目的是确定轧辊的实际状况，包括轧辊表面的磨损程度、裂纹的情况、轧辊轴颈的磨损程度等。

常用的轧辊检测方法包括超声波检测、磁粉检测、磁记忆检测等。

通过对轧辊的检测和评估，可以为后续的修复加工工艺提供依据。

第二步：轧辊磨削修复轧辊修复加工的第一个环节是磨削修复。

磨削修复是通过机械磨削的方法对轧辊表面进行修复，去除磨损层和裂纹，使轧辊恢复原有的几何形状和尺寸。

磨削修复主要包括以下几个步骤：1. 清洗和除锈：首先需要对轧辊进行清洗和除锈，去除表面的污物和氧化物，保证磨削效果。

2. 粗磨：采用粗磨砂轮对轧辊表面进行粗磨，去除较深的磨损层和裂纹。

3. 精磨：采用精磨砂轮对轧辊表面进行精磨，使轧辊表面平整光滑，减少磨削痕迹。

4. 抛光：通过抛光工艺对轧辊表面进行抛光，提高轧辊表面的光洁度和光亮度。

第三步：轧辊热处理轧辊磨削修复后，需要对轧辊进行热处理，以提高轧辊的硬度和耐磨性。

轧辊热处理主要包括以下几个步骤：1. 预热：将轧辊放入炉内进行预热，使轧辊温度均匀升高，准备进行热处理。

2. 淬火：将轧辊迅速放入冷却介质中，使轧辊迅速冷却，以获得高硬度和较高的强度。

3. 回火：将淬火后的轧辊进行回火处理，以消除淬火时产生的内应力和改善轧辊的韧性。

4. 退火：对回火后的轧辊进行退火处理，以减少残余应力，提高轧辊的稳定性。

第四步：轧辊抛丸清理轧辊热处理后，轧辊表面会产生一层氧化皮和残余的热处理渣。

为了保证轧辊的质量和使用寿命，需要对轧辊进行抛丸清理。

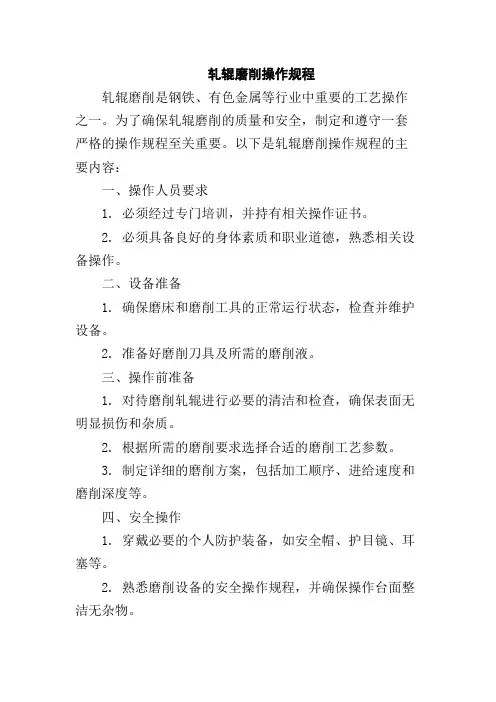

轧辊磨削操作规程轧辊磨削是钢铁、有色金属等行业中重要的工艺操作之一。

为了确保轧辊磨削的质量和安全，制定和遵守一套严格的操作规程至关重要。

以下是轧辊磨削操作规程的主要内容：一、操作人员要求1. 必须经过专门培训，并持有相关操作证书。

2. 必须具备良好的身体素质和职业道德，熟悉相关设备操作。

二、设备准备1. 确保磨床和磨削工具的正常运行状态，检查并维护设备。

2. 准备好磨削刀具及所需的磨削液。

三、操作前准备1. 对待磨削轧辊进行必要的清洁和检查，确保表面无明显损伤和杂质。

2. 根据所需的磨削要求选择合适的磨削工艺参数。

3. 制定详细的磨削方案，包括加工顺序、进给速度和磨削深度等。

四、安全操作1. 穿戴必要的个人防护装备，如安全帽、护目镜、耳塞等。

2. 熟悉磨削设备的安全操作规程，并确保操作台面整洁无杂物。

3. 对操作设备进行必要的安全检查，包括刀具磨损情况、设备固定等。

4. 在操作前确保磨床和磨削轧辊稳定，并检查磨床润滑系统工作正常。

五、操作步骤1. 按照磨削方案将轧辊固定在磨床上，确保夹紧力合适。

2. 启动磨削设备，调整刀具位置和磨削速度。

3. 根据设定参数和标准，通过粗磨和精磨等阶段进行磨削。

4. 定期观察磨削轧辊的磨削质量和刀具磨损情况，及时调整刀具位置和磨削参数。

5. 磨削结束后，切记关闭设备电源，清理磨床和工作区域。

六、质量控制1. 为了确保磨削质量，定期测量磨削轧辊的几何尺寸，并确认其是否符合标准。

2. 根据磨削效果和轧辊的使用情况，制定轧辊修磨计划。

七、事故应急处理1. 对于磨削设备故障或事故，应立即停止操作，并及时报告现场负责人。

2. 若发生人身伤害事故，应立即采取紧急救援措施并报告相关部门。

总结：轧辊磨削操作规程是确保磨削质量和安全的基础。

操作人员要具备专业知识和技能，遵守相关操作规程。

设备需要定期维护和检查，确保正常运行。

在操作过程中要注意安全，穿戴个人防护装备。

操作前要进行必要的准备工作，根据要求选择合适的工艺参数。

轧辊零件工艺流程
一、选择原材料
轧辊零件主要采用专用合金钢为原材料,合金配方按照应力的大小进行优化,以满足轧辊在工作过程中的各种性能要求。

二、锻造
将原材料进行热锻,通过复杂的形状改变来实现轧辊的基本形体。

热锻完成后进行冷却处理。

三、镗孔
利用镗头在锻件表面按照工程图要求镗孔,主要是镗制轧辊的轴心孔以及辅助功能孔等。

镗孔要求定位精度高。

四、端面处理
对轧辊两端进行磨削加工,实现端面的平整光滑。

两端面应保持对称和平行。

五、表面加工
采用多道工艺对轧辊外表进行精密磨削,消除锻造时留下的痕迹,并加工出专用的轧面结构。

六、表面精加工
采用表面硬化等技术于轧面进行增强处理,有目的地改变不同区域的硬度,以满足不同产品对辊面的要求。

七、表面检测
采用各种检测手段检测轧辊表面是否达到设计要求,发现不合格部分及时返工。

八、备件安装
如需的情况下,将轴承、丰缘等必要部件安装在轧辊上,完成整机组装。

九、包装上市
对整机组装好的轧辊进行优质包装,出库配送,送交客户使用。

以上即为轧辊零件主要工艺流程的概述,各道工艺之间紧密相连,保证了产品的质量。

辊轧机工作原理
辊轧机是一种用于金属加工的设备，可以将金属材料通过辊轧的方式进行塑性变形。

其工作原理如下：
1. 材料定位：首先，将待加工的金属材料放置到辊轧机的进料装置上，并确保其与辊子的位置对齐。

2. 辊子运动：启动辊轧机后，驱动辊子开始旋转。

辊子通常由一对或多对平行排列的辊轴组成，它们可以同时或依次旋转。

3. 材料进料：通过进料装置，辊轧机将金属材料送入辊子之间的缝隙中。

在进料过程中，辊子的旋转将材料牵引向前。

4. 压制：当金属材料被辊子夹紧后，辊子上的压力会逐渐增大。

这种压力会使金属材料发生塑性变形，也就是被压扁、变薄或改变形状。

5. 输送出料：经过塑性变形后，金属材料将从辊子的另一侧传送出来，并由出料装置进行收集或进一步的处理。

需要注意的是，辊轧机的工作原理并不适用于所有类型的金属材料。

不同的材料，例如铝、铜、钢等，可能需要采用不同的辊轧工艺和参数，以获得所需的加工效果。

此外，辊轧机还需要经常进行润滑和维护，以确保其正常运行和延长使用寿命。

辊式磨粉机原理辊式磨粉机是一种广泛应用于工业领域的粉碎设备。

它通常用于将固体物质通过轧制、碾磨等方式将其变成粉末或颗粒。

该设备基本原理是利用两个相互旋转的圆柱体之间的摩擦和剪切力来将固体物质制成粉末或颗粒。

辊式磨粉机由一对平行旋转的辊子组成，它们通常被称为磨辊。

磨辊可以是两个平面的金属版，或者是一组带有槽的金属轮。

当物料通过磨机时，它被夹在两个辊子之间，并在两个辊子之间传递。

磨辊可以通过电机或其他动力源旋转，使得物料在两个磨辊之间受到高压和剪切力。

辊式磨粉机的原理是将物料夹在两个辊子之间，其中一个辊子被称为进料辊，另一个辊子则被称为出料辊。

当物料流经两个辊子之间时，进料辊将物料压缩到出料辊上。

这种压缩力可以很大，因此物料必须在两个辊子之间传递多次，才能得到足够的压缩和磨损。

在辊式磨粉机中，由于进料辊向外移动而出料辊保持不动，因此压缩和剪切力会逐渐增加，这使得物料逐渐变成更细的颗粒或粉末。

当物料流经辊式磨粉机时，它会形成多条不同的传输路径。

这些路径是由物料自身的粘度和弹性决定的，因此每个路径的长度和强度都有所不同。

辊式磨粉机的优点是处理物料速度快，可以处理大量物料。

该设备可以达到精确的颗粒或粉末大小，而且可以处理多种不同的物料。

辊式磨粉机通常比其他粉碎设备更容易维护和清洁。

辊式磨粉机是一种基于压缩和剪切力原理的粉碎设备，它的工作原理是将固体物料通过两个相互旋转的磨辊之间的摩擦和剪切力制成粉末或颗粒。

该设备可以高效地处理大量的物料，并能够达到精确的颗粒或粉末大小，因此是工业生产中不可缺少的设备之一。

辊式磨粉机通常用于粉体冶金、电子材料、化工、食品、医药、建材等领域。

在冶金工业中，冶金粉末是辊式磨粉机应用最广泛的领域之一。

在电子材料制造过程中，辊式磨粉机可用于研磨、混合和合成金属、陶瓷和高分子材料。

在建材业中，辊式磨粉机通常用于生产石灰石、石膏、混凝土、水泥等建筑材料。

辊式磨粉机可以将这些材料磨碎成粉末，从而满足建筑行业的需要。
