当前位置：文档之家 › 聚乙烯醇

聚乙烯醇

  • 格式：doc
  • 大小：33.50 KB
  • 文档页数：3

中文名 聚乙烯醇

英文名 Poly(vinyl alcohol)

别名 聚乙烯醇薄膜

维尼纶

聚乙烯醇纤维

聚乙烯醇(17-99型)

聚乙烯醇(17-88型)

PVA

聚乙烯醇124

聚乙烯醇(24-88型)

聚乙烯醇浆糊

乙烯醇均聚物

聚乙烯醇树脂

英文别名 PVA

polyvinyl alcohol 28-99

polyvinyl alcohol 3-98

polyvinyl alcohol 18-88

polyvinyl alcohol standard 200000

polyvinyl alcohol 15000

polyvinyl alcohol 22000

polyvinyl alcohol 49000

polyvinyl alcohol 72000

polyvinyl alcohol 100000

MOWIOL 4-88

poly(1-hydroxyethylene)

POLYVINYL ALCOHOL (PVA)

Polyvinyl alcohol (Release agent)

POLYVINYLIC ALCOHOL

Vinyl alcohol - polymerised

Polyvinyl alcohol

Polyvinyl alcohol 1750±50

Polyvinyl alcohol film

CAS 9002-89-5

化学式 (C2H4O)n

分子量 44.0526

密度 1.3

熔点 230-240℃

闪点 79℃

水溶性 soluble in hot water

物化性质 White to cream-colored granules or powder

产品用途 用作经纱浆料、乳化稳定剂、再湿粘合剂、水溶性薄膜等

安全术语 S24/25 - 避免与皮肤和眼睛接触。

上游原料 醋酸 甲醇 甲醇 偶氮二异丁腈 偶氮二异丁腈 乙炔 乙酸丙酯 乙酸丙酯

下游产品 克百威颗粒剂 聚醋酸乙烯酯 聚醋酸乙烯乳液 聚乙烯醇缩丁醛树脂 维尼纶短纤维 高级刮瓷系列涂料 内墙涂料 803内墙涂料 聚乙烯醇水玻璃内墙涂料 外墙涂料

108外墙涂料 106内墙涂料 107建筑涂料 聚乙烯醇涂料 乙烯乳胶漆

聚乙烯醇 - 性质

白色颗粒或粉末状物。可溶于水或仅能溶胀。耐矿物油类、油脂、润滑剂和大多数有机溶剂。有吸湿性。受热不熔化，约在150℃发生失水分解，色泽变黄。聚乙烯醇在100℃时缓慢降解，200℃时迅速降解；聚乙烯醇对光稳定。在强酸中降解，在弱酸和弱碱中软化或溶解。与强氧化剂接触能引起燃烧和爆炸。粉尘与空气能形成爆炸性混合物。聚合度和醇解度是决定其物理性能的两大因素。

聚乙烯醇 - 标准

本品为聚^酸乙烯酯的甲醇溶液中加碱液醇解反应制得品，分子式以（CH2CHOH)n(CH2CHOCOCH3)m表示，其中的m + n 代表平均聚合度，m / n 应为0〜0.35 。本品的平均分子量应为20000〜150000。

聚乙烯醇 - 制发

首先由溶液聚合法制各聚醋酸乙烯酯，然后将制得的聚醋酸乙烯酯在甲醇、乙醇或乙醇和乙酸甲酯混合液中用碱金属或无酸作催化剂，水解迅速。进行醇解得到聚乙烯醇。

聚乙烯醇 - 性状

本品为白色至微黄色粉末或半透明状颗粒；无臭，无味。

本品在热水中溶解，乙醇中微溶，在丙酮中几乎不溶。

酸值

取本品10g ,精密称定，置圆底烧瓶中，加水250ml,不断搅拌下加热回流30分钟后，不断搅拌下放冷。

精密量

取50ml，照脂肪与脂肪油测定法（通则0713)测定，酸值不大于3.0。

聚乙烯醇 - 用途

用作氯乙烯聚合的分散剂及保护胶体，还可用于制造聚乙烯醇缩醛和维纶纤维等。用作金属、橡胶、皮革等的胶黏剂、装订用的胶料、织物的上浆剂等。

聚乙烯醇 - 鉴别

取本品，照红外分光光度法（通则0402)测定，应在 2940cm—1 士 10cm—1 及 2920cm—1 士 10cm—1 波数处有特征吸收峰。

聚乙烯醇 - 安全性

一般属无毒材料，其粉尘对呼吸道有刺激，吸入、食入或皮肤接触该物质可引起迟发反应。工作人员应做好防护，触及眼睛和皮肤时，应立即用流动清水冲洗，应在通风较好的环境中操作。

聚乙烯醇 - 检查

黏度

取本品适量，精密称定，加水制成浓度为 3.8% (g/g )、4.0% (g/g ), 4.2 % g\g）的溶液，置于水浴中加热使溶解，放冷，再置20°C± o.1°C的恒温水浴中，脱去气泡，作为供试品溶液，依法测定（通则0633第三法）；另取各浓度溶液lg , 精密称定，置预先干燥至恒重的扁形称量瓶中，在105-C干燥置恒重，根据测定的结果计算溶液的实际浓度。

以黏度对浓度回归，按回归方程计算出浓度为4 .0%时供试品的动力黏度，在20°C±0_ r c

时动力黏度应为标示量的 85.0%-115.0% 。

水解度

取本品lg ，精密称定，置250ml的锥形瓶中，加60%甲醇溶液35ml，使供试品浸润，加酚酞指示液3滴，用稀盐酸或氢氧化钠试液调至中性，精密加0.2mol/L氢氧化钠溶液25ml，加热回流1小时，用水10ml冲洗冷凝器的内壁和塞的下部，放冷，用盐酸滴定液（0.2mol/L)

滴定剩余的氢氧化钠溶液至终点；同法进行空白试验。

酸度

取本品2g，加水50ml,置水浴中加热使溶解，放冷，依法测定（通则0631)。pH 值应为4.5〜6.5。

溶液的澄清度与颜色

取本品10g ,置圆底烧瓶中，加水250ml,不断搅拌下加热回流30分钟使溶解，放冷至室温；依法检查（通则0901与通则0902)，溶液应澄清无色；如显浑浊，与1号浊度标准液（通则0902第一法）比较，不得更浓；如显色，与黄色或黄绿色1号标准比色液（通则0901第一法）比较，不得更深。

水中不溶物

取本品约6g ,精密称定，加水制成浓度为4.0%(g/g)的溶液，置于水浴中充分搅拌加热使溶解，趁热用经110°C干燥至恒重的100目筛网过滤，残渣用水25ml洗涤两次，残留物在110°C干燥1小时，不溶物不得趄过0.1%。

残留溶剂 甲酵和乙酸甲酯

取丙酮0.6g，置1000ml量瓶中，加水稀释至刻度，摇匀，作为内标溶液；取本品约0.5g，精密称定，置20ml顶空瓶中，精密加人内标溶液2.0ml,摇匀，密封，作为供试品溶液；取甲醇和乙酸甲酯各约0.125g，精密称定，置同一50ml量瓶中，加内标溶液稀释至刻度，摇勻，精密另取2ml ,置20ml顶空瓶中，密封，作为对照品溶液。照残留溶剂测定法（通则0861第二法）测定。以DB-624毛细管柱（6%氰丙基苯基-94%二甲基聚硅氧烷30.0m X

0.530mm X 3.OOpm)为色谱柱；进样口温度为200°C，检测器温度为250°C; 程序升温为初始温度40°C ,保持8分钟，以每分钟10°C升温至150°C，保持2分钟。顶空瓶，平衡温度为80°C ,平衡时间为30分钟。取对照品溶液顶空进样，出峰顺序依次为甲醇、丙酮、乙酸甲酯，各组分峰的分离度均应符合要求。再取供试品溶液和对照品溶液分别顶空进样，记录色谱图。按内标法以峰面积计算，甲醇及乙酸甲酯含量均不得大于1.0% 。

干燥失重

取本品，在105°C干燥至恒重，减失重量不得过5 .0% (通则0831) 。

炽灼残渣

取本品l.Og，依法检査（通则0841) , 遗留残渣不得过0.5%。

重金属

取本品炽灼残渣项下遗留的残渣，依法检査（通则0821第二法），含重金属不得过百万分之十。

砷盐

取本品l .Og ,加氢氧化钙l.Og，混合，加水少量，搅拌均匀，干燥后，先用小火炽灼使炭化，再在500〜600 °C炽灼使完全灰化，放冷，加盐酸5ml与水23ml ,依法检查（通则0822第一法），应符合规定(O.0002 % ) 。

合集下载

聚乙烯醇醇解度

聚乙烯醇醇解度

聚乙烯醇醇解度

聚乙烯醇（PVA）是一种聚合物，它是无色、无味、无毒的粉末或颗粒状物质，常用于制造胶水、纸张、纤维素等。PVA的溶解度指的是它在水中的溶解度，通常用其在特定温度下的溶解度表示。

PVA的溶解度通常受以下因素的影响：

1. 分子量：PVA的分子量越大，其溶解度越低。

2. 结晶度：PVA的结晶度越高，其溶解度越低。

3. 温度：随着温度的升高，PVA的溶解度也会增加。

4. PH值：PVA在不同的PH值下的溶解度也会有所不同。

在常温下，PVA的溶解度较低，一般只有0.1-0.2g/ml。但在高温下（如90°C），其溶解度可以较快地达到6-9g/ml。此外，PVA的溶解度还受其他因素的影响，如溶剂的种类、含量等。因此，在不同的实验条件下，PVA的溶解度可以有很大的变化。

聚乙烯醇是什么

聚乙烯醇是什么

博学笃行 自强不息

1

聚乙烯醇是什么

聚乙烯醇是一种重要的合成聚合物，具有广泛的应用领域。它常常被用作工业生产中的添加剂和材料，具有良好的物理性质和化学稳定性。本文将介绍聚乙烯醇的定义、结构、性质以及在不同领域的应用。

一、聚乙烯醇的定义和结构

聚乙烯醇是一种由乙烯醇单体聚合而成的高分子化合物。乙烯醇（C2H4O）是一种无色、可燃的液体，由水和乙烯氯（C2H4Cl）反应制得。将乙烯醇进行聚合反应可以得到聚乙烯醇。

聚乙烯醇的结构可以简单表示为[-CH2CHOH-]n，其中n表示聚合度。它是一种无色、无臭的固体，在常温下呈胶状或粉末状。聚乙烯醇具有与水相似的溶解性，可在水中形成胶状物。

二、聚乙烯醇的物理性质

1. 分子量：聚乙烯醇的分子量通常在数千到数百万之间，不同分子量的聚乙烯醇具有不同的性质和应用。

2. 溶解性：聚乙烯醇具有良好的溶解性，可在水中快速溶解形成胶状物。此外，聚乙烯醇也可在许多有机溶剂中溶解，如甲醇、乙醇、甲酸等。

3. 热稳定性：聚乙烯醇具有较好的热稳定性，在高温下不易分解。 博学笃行 自强不息

2

三、聚乙烯醇的化学性质

1. 水解性：聚乙烯醇具有良好的水解性，可以与水反应生成乙烯醇单体。这种水解反应可用于聚乙烯醇的分解和回收。

2. 氧化性：由于聚乙烯醇中含有大量的羟基官能团，因此它具有一定的氧化性。它可以与氧气反应，形成羧酸等氧化产物。

3. 缩聚性：聚乙烯醇可以与一些化合物发生缩聚反应，生成聚合物复合物。这种缩聚反应可用于制备聚合物材料。

四、聚乙烯醇的应用领域

1. 纺织品工业：聚乙烯醇可以用作纺织品的涤纶纤维增强剂，提高纤维的强度和耐磨性。

2. 医药领域：聚乙烯醇可用于制备药品的包衣剂，控制药物的释放速度和改善口感。

3. 石油工业：聚乙烯醇可用作石油开采中的增稠剂，提高油田开采效率。

4. 化妆品工业：聚乙烯醇可以用作化妆品的粘度调节剂和保湿剂，增加产品的稠度和保湿性能。

聚乙烯醇MSDS

聚乙烯醇MSDS

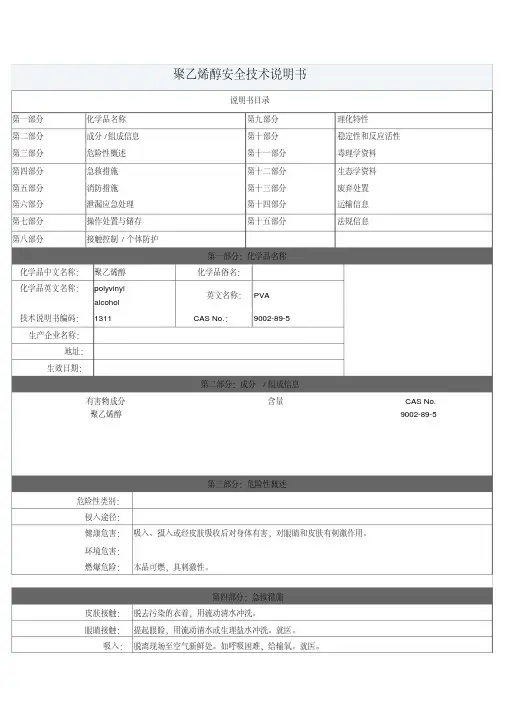

聚乙烯醇安全技术说明书

说明书目录

第一部分化学品名称第九部分理化特性

第二部分成分/组成信息第十部分稳定性和反应活性

第三部分危险性概述第十一部分毒理学资料

第四部分急救措施第十二部分生态学资料

第五部分消防措施第十三部分废弃处置

第六部分泄漏应急处理第十四部分运输信息

第七部分操作处置与储存第十五部分法规信息

第八部分接触控制/个体防护

第一部分：化学品名称

化学品中文名称：聚乙烯醇化学品俗名：

化学品英文名称：polyvinyl alcohol 英文名称：PVA

技术说明书编码：1311 CAS No.：9002-89-5

生产企业名称：

地址：

生效日期：

第二部分：成分/组成信息

有害物成分含量CAS No.聚乙烯醇9002-89-5

第三部分：危险性概述

危险性类别：

侵入途径：

健康危害：吸入、摄入或经皮肤吸收后对身体有害，对眼睛和皮肤有刺激作用。

环境危害：

燃爆危险：本品可燃，具刺激性。

第四部分：急救措施

皮肤接触：脱去污染的衣着，用流动清水冲洗。

眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。就医。

吸入：脱离现场至空气新鲜处。如呼吸困难，给输氧。就医。

食入：饮足量温水，催吐。就医。

第五部分：消防措施

危险特性：粉体与空气可形成爆炸性混合物, 当达到一定浓度时, 遇火星会发生爆炸。加热分解产生易燃气体。

有害燃烧产物：一氧化碳、二氧化碳。

灭火方法：消防人员须佩戴防毒面具、穿全身消防服，在上风向灭火。灭火剂：雾状水、泡沫、干粉、二氧化碳、砂土。

第六部分：泄漏应急处理

应急处理：隔离泄漏污染区，限制出入。切断火源。建议应急处理人员戴防尘面具（全面罩），穿防毒服。避免扬尘，小心扫起，置于袋中转移至安全场所。也可以用大量水冲洗，洗水稀释后放入废水系统。若大量泄漏，用塑料布、帆布覆盖。收集回收或运至废物处理场所处置。

第七部分：操作处置与储存

操作注意事项：密闭操作。密闭操作，提供良好的自然通风条件。操作人员必须经过专门培训，严格遵守操作规程。建议操作人员佩戴自吸过滤式防尘口罩，戴化学安全防护眼镜，穿防毒物渗透工作服，戴橡胶手套。远离火种、热源，工作场所严禁吸烟。使用防爆型的通风系统和设备。避免产生粉尘。避免与氧化剂接触。搬运时要轻装轻卸，防止包装及容器损坏。配备相应品种和数量的消防器材及泄漏应急处理设备。倒空的容器可能残留有害物。

聚乙烯醇

聚乙烯醇

理化特性 白色片状、絮状或粉末状固体，无味。

密度：聚乙烯醇的相对密度(25℃／4℃)1．27～1．31(固体)、1．02(10％溶液。

玻璃化温度：75～85℃。

受热性能：在空气中加热至100℃以上慢慢变色、脆化。加热至160～170℃脱水醚化，失去溶解性，加热到200 ℃开始分解。超过250℃变成含有共轭双键的聚合物。

折射率：1. 49～1. 52。

热导率：0．2w／(m·K)。

比热容：1～5J／(kg·K)。

电阻率：(3．1～3. 8)×10Ω·cm。

引燃温度(℃)： 410(粉云)

爆炸下限%(V/V)： 125(g/m3 )

溶解性： 溶于水，为了完全溶解一般需加热到65～75℃。不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。微溶于二甲基亚砜。120～l50℃可溶于甘油．但冷至室温时成为胶冻。 主要用途 用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂等。

具有如下优良性质： 溶解性PVA溶于水，水温越高则溶解度越大，但几乎不溶于有机溶剂。PVA溶解性随醇解度和聚合度而变化。部分醇解和低聚合度的PVA溶解极快，而完全醇解和高聚合度PVA则溶解较慢。一般规律，对PVA溶解性的影响，醇解度大于聚合度。PVA溶解过程是分阶段进行的，即：亲和润湿一溶胀一无限溶胀一溶解。 成膜性PVA易成膜，其膜的机械性能优良，膜的拉伸强度随聚合度、醇解度升高而增强。 粘接性PVA与亲水性的纤维素有很好的粘接力。一般情况，聚合度、醇解度越高，粘接强度越强。 热稳定性PVA粉末加热到100℃左右时，外观逐渐发生变化。部分醇解的PVA在190℃左右开始熔化，200℃时发生分解。完全醇解的PVA在230℃左右才开始熔化，240℃时分解。热裂解实验表明：聚合度越低，重量减少越快；醇解度越高，分解时间越短。 目前，医用的PVA有PVA05-88，PVAl7-88，PVA-124等规格，前2种规格的醇解度均为(88±2)(m01)％，平均聚合度 (n)分别为500~600和1700～1800；PVA．124的醇解度为 98～99(m01)％，平均聚合度(n)2 400~2 500。 开发新的药用辅料，促进剂型优化是当前我国中药开发与国际接轨的战略任务之一。PVA具有合成方便、安全低毒、产品质量易于控制、价格便宜、使用方便等特点。因此， PVA是具有再次开发潜力的优良药用辅料。
